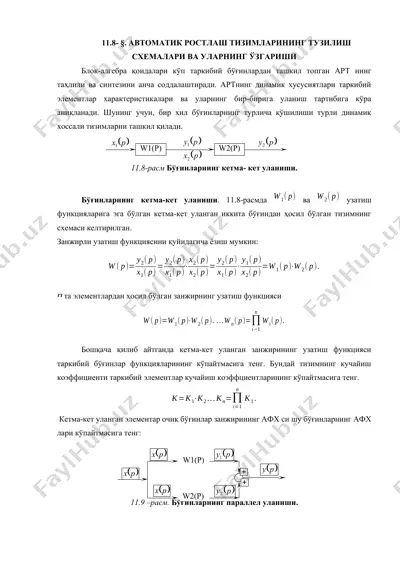

11.8- §. автоматик ростлаш тизимларининг тузилиш схемалари ва уларнинг ўзгариши блок-алгебра қоидалари кўп таркибий бўғинлардан ташкил топган арт нинг таҳлили ва синтезини анча соддалаштиради. артнинг динамик хусусиятлари таркибий элементлар характеристикалари ва уларнинг бир-бирига уланиш тартибига кўра аниқланади. шунинг учун, бир хил бўғинларнинг турлича қўшилиши турли динамик хоссали тизимларни ташкил қилади. 11.8-расм бўғинларнинг кетма- кет уланиши. бўғинларнинг кетма-кет уланиши. 11.8-расмда ва узатиш функцияларига эга бўлган кетма-кет уланган иккита бўғиндан ҳосил бўлган тизимнинг схемаси келтирилган. занжирли узатиш функциясини қуйидагича ёзиш мумкин: та элементлардан ҳосил бўлган занжирнинг узатиш функцияси бошқача қилиб айтганда кетма-кет уланган занжирининг узатиш функцияси таркибий бўғинлар функцияларининг кўпайтмасига тенг. бундай тизимнинг кучайиш коэффициенти таркибий элементлар кучайиш коэффциентларининг кўпайтмасига тенг. кетма-кет уланган элементар очиқ бўғинлар занжирининг афх си шу бўғинларнинг афх лари кўпайтмасига тенг: 11.9 –расм. бўғинларнинг параллел уланиши. бўғинларнинг параллел уланиши. бўғинларнинг параллел уланишида (11.9- расм) битта кириш сигнали бир неча бўғинларнинг киришига берилади, чиқиш сигналлари эса жамланади. ва узатиш …

2 / 4

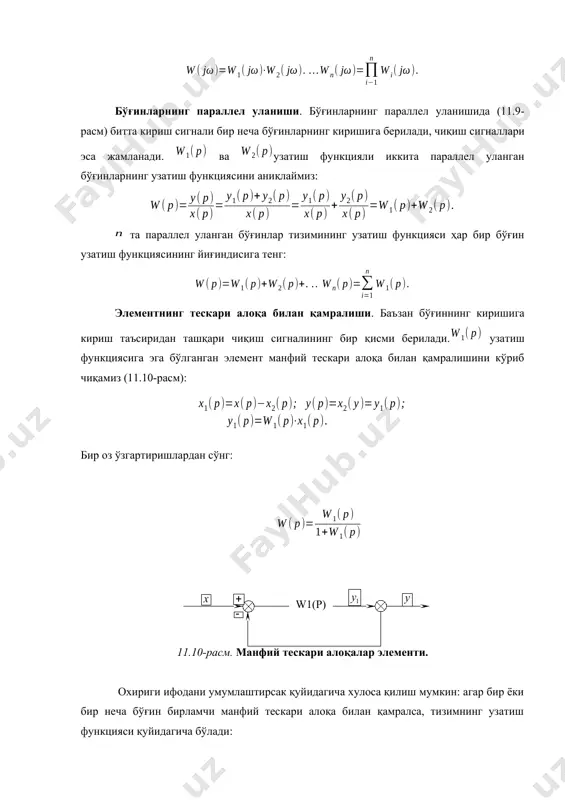

инг узатиш функциясига эга бўлган бўғин мавжуд бўлса тизимнинг эквивалент узатиш функцияси қуйидаги келади: бир ёки бир неча бўғинлар бирламчи мусбат тескари алоқа билан қамралса, тизимнинг умумий узатиш функцияси бўғинларнинг аралаш уланиши. автоматик ростлашда, тескари-яъни алоқа билан қамралган, кетма-кет ва параллел уланган, яъни оралиқлари уланган бўғинлар кенг ишлатилади. бундай ҳолларда блок-алгебра қоидалари ёрдамида эркин структурали бўғин ва тизимлар таҳлил учун қулайроқ шаклга келтирилади. 11-бобга тегишли таянч сўз ва иборалар термаси 1. аналтик усул 2. бўғин 3. динамик характеристика 4. лаплас алмаштириш 5. математик тавсиф 6. модель 7. моделловчи алгоритм 8. оригинал 9. статик характеристика 10. тарқалиш эгри чизиғи 11. тасвир 12. тўғри чизиққа келтириш 13. частотали характеристика 14. чизиқли элемент 15. чизиқли бўлмаган характеристика 16. ўтиш характеристикаси 17. қора қути назорат саволлари 1. автоматик ростлаш тизимлари деганда нимани тушунасиз? 2. математик модел нима? 3. математик тавсиф нима ва у қандай тузилади? 4. моделлаш вазифасини аниқлаш неча босқичдан иборат? 5. математик …

3 / 4

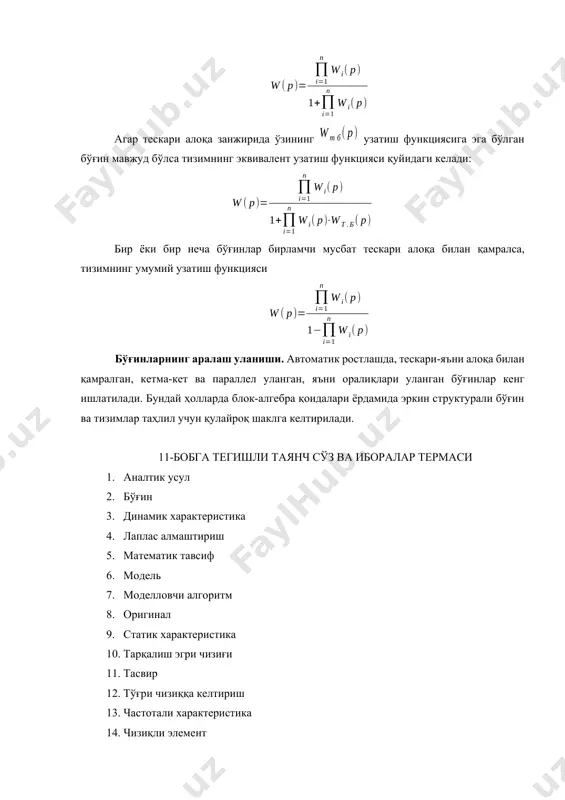

mage18.wmf oleobject19.bin image19.wmf oleobject20.bin image20.wmf oleobject21.bin image21.wmf oleobject22.bin image22.wmf oleobject23.bin image1.wmf image23.wmf oleobject24.bin image24.wmf oleobject25.bin image25.wmf oleobject26.bin image26.wmf oleobject27.bin image27.wmf image28.wmf image2.wmf image29.wmf image30.wmf image31.wmf oleobject28.bin oleobject29.bin oleobject30.bin oleobject31.bin oleobject32.bin image32.wmf oleobject33.bin image3.wmf image33.wmf oleobject34.bin image34.wmf oleobject35.bin image35.wmf oleobject36.bin image4.wmf oleobject1.bin ) ( 1 p w ) ( 2 p w ). ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( 2 1 2 1 1 2 2 2 1 2 1 2 p w p w p x p y p x p y p x p x p x p y p x p y p w × = × = × = = n õ - = × = n i i n p w p w p w p w p w 1 2 1 ). ( ) ( ... …

4 / 4
