ҳисоблагичлар. уларнинг схемалари ва ишлаш принциплари

DOC 526,0 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

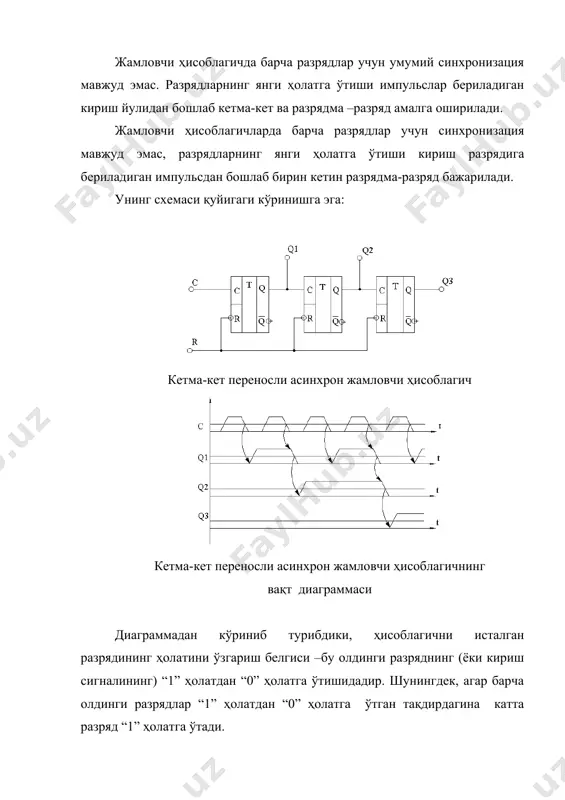

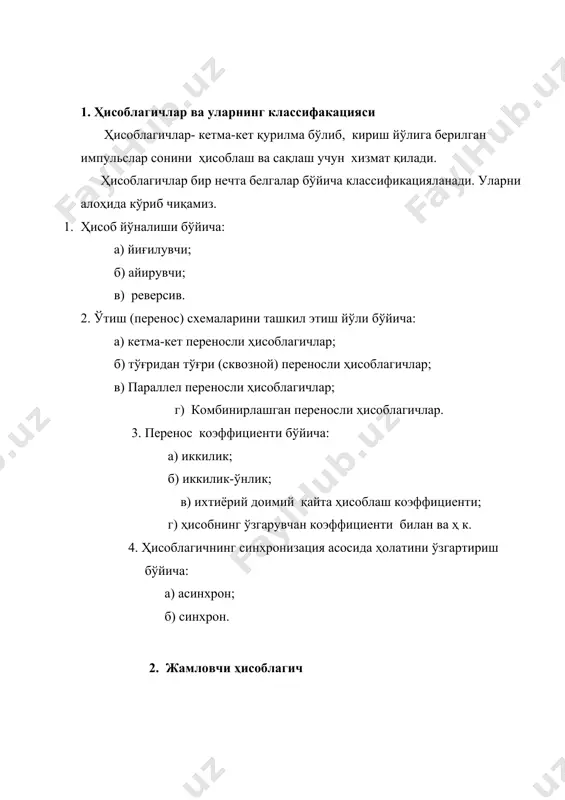

1407473583_57929.doc t t n t t уст т уст с уст т уст . . . . max £ £ * = ® ҳисоблагичлар. уларнинг схемалари ва ишлаш принциплари режа: 1. ҳисоблагичлар ва уларнинг классифакацияси 2. жамловчи ҳисоблагич 3. айирувчи ҳисоблагич 4. реверсив ҳисоблагич 5. ҳисоблагичларни триггерлар асосида синтез қилиш 1. ҳисоблагичлар ва уларнинг классифакацияси ҳисоблагичлар- кетма-кет қурилма бўлиб, кириш йўлига берилган импульслар сонини ҳисоблаш ва сақлаш учун хизмат қилади. ҳисоблагичлар бир нечта белгалар бўйича классификацияланади. уларни алоҳида кўриб чиқамиз. 1. ҳисоб йўналиши бўйича: а) йиғилувчи; б) айирувчи; в) реверсив. 2. ўтиш (перенос) схемаларини ташкил этиш йўли бўйича: а) кетма-кет переносли ҳисоблагичлар; б) тўғридан тўғри (сквозной) переносли ҳисоблагичлар; в) параллел переносли ҳисоблагичлар; г) комбинирлашган переносли ҳисоблагичлар. 3. перенос коэффициенти бўйича: а) иккилик; б) иккилик-ўнлик; в) ихтиёрий доимий қайта ҳисоблаш коэффициенти; г) ҳисобнинг ўзгарувчан коэффициенти билан ва ҳ к. 4. ҳисоблагичнинг синхронизация асосида ҳолатини ўзгартириш бўйича: а) асинхрон; б) синхрон. 2. …

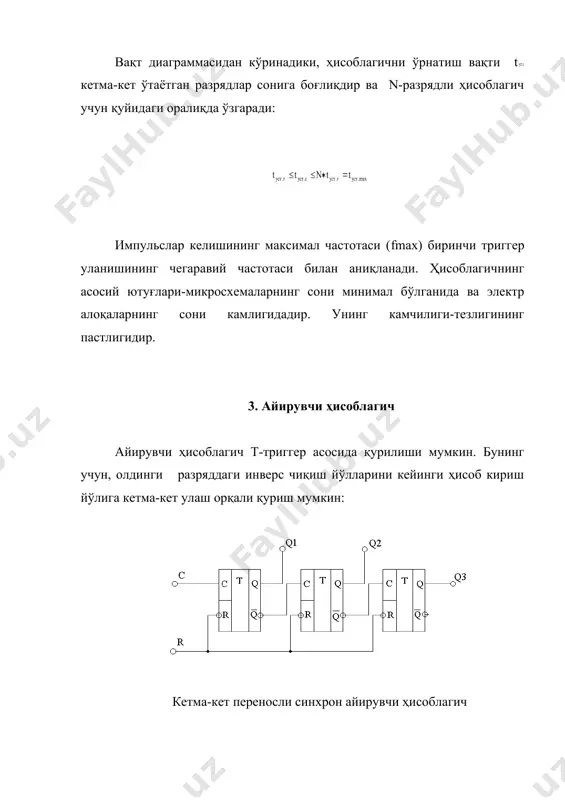

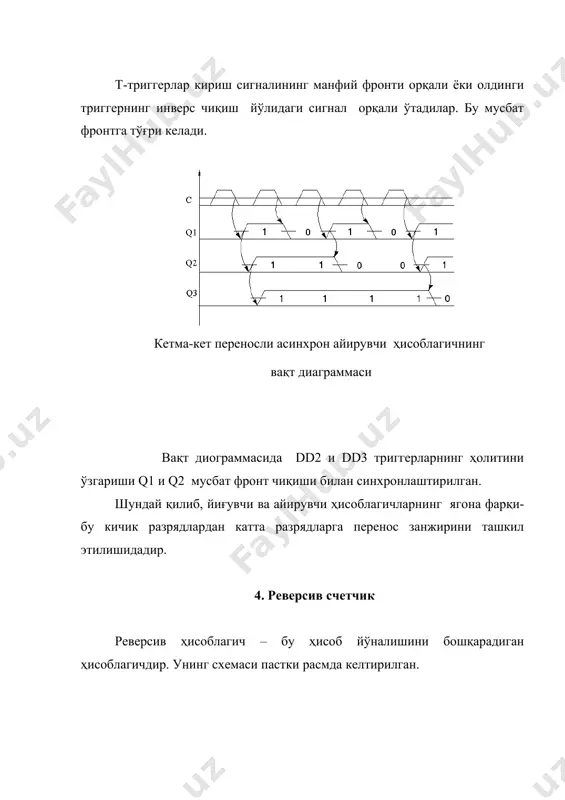

ҳисоблагични ўрнатиш вақти t кетма-кет ўтаётган разрядлар сонига боғлиқдир ва n-разрядли ҳисоблагич учун қуйидаги оралиқда ўзгаради: импульслар келишининг максимал частотаси (fmax) биринчи триггер уланишининг чегаравий частотаси билан аниқланади. ҳисоблагичнинг асосий ютуғлари-микросхемаларнинг сони минимал бўлганида ва электр алоқаларнинг сони камлигидадир. унинг камчилиги-тезлигининг пастлигидир. 3. айирувчи ҳисоблагич айирувчи ҳисоблагич т-триггер асосида қурилиши мумкин. бунинг учун, олдинги разряддаги инверс чиқиш йўлларини кейинги ҳисоб кириш йўлига кетма-кет улаш орқали қуриш мумкин: кетма-кет переносли синхрон айирувчи ҳисоблагич т-триггерлар кириш сигналининг манфий фронти орқали ёки олдинги триггернинг инверс чиқиш йўлидаги сигнал орқали ўтадилар. бу мусбат фронтга тўғри келади. кетма-кет переносли асинхрон айирувчи ҳисоблагичнинг вақт диаграммаси вақт диограммасида dd2 и dd3 триггерларнинг ҳолитини ўзгариши q1 и q2 мусбат фронт чиқиши билан синхронлаштирилган. шундай қилиб, йиғувчи ва айирувчи ҳисоблагичларнинг ягона фарқи-бу кичик разрядлардан катта разрядларга перенос занжирини ташкил этилишидадир. 4. реверсив счетчик реверсив ҳисоблагич – бу ҳисоб йўналишини бошқарадиган ҳисоблагичдир. унинг схемаси пастки расмда келтирилган. реверсив ҳисоблагични қуриш …

и модели кейин кенгайтирилган ҳақиқийлик жадвали тузилади. сўнг, комбинацион схеманинг чиқиш сигнали ифодаси олинади ва зарурият туғилганда триггерларнинг кириш сигналлари ҳам олинади. кейинги босқичларда олинган ифодалар маълум бўлган мантиқий элементлар ёрдамида реализация қилинади. иккилик-ўнлик ҳисоблагични jk-триггерлар асосида синтез қилиш ушбу мақсадда кенгайтирилган ростлик жадвалини тузамиз ва унда ҳисоблагичнинг турли комбинациялардаги ҳолатини киритамиз. бир ҳолатдан бошқасига ўтиш барча 4-та триггернинг тактли кириш йулига берилувчи ҳисоб импульслари таъсида амалга оширилади. ҳисоблагични ҳолатини характерловчи ҳар бир кодлар гуруҳи учун биз бошқарувчи кириш йўлларининг сигналларини топишимиз керак. ростлик жадвалини тузишда 0 1 j = 1; k = x бўлганда 0 1 ҳисобга олинган. 1 0 қуйидаги ҳолатда k = 1; j = x; 1 1 қуйидаги ҳолатда k = 0; j = x. ҳолатларнинг ўтиши: 0 0 0 x 0 1 1 x 1 1 x 0 1 0 x 1 jk-триггерлар асосида қурилган иккилик-ўнлик ҳисоблагичнинг ҳақиқийлик жадвали импульс номери жорий ҳолати кейинги ҳолати …

оловьев. схемотехника эвм. москва, высшая 7. школа. 1990 г. 8. www.informica.ru 5.www.educentral.ru � embed pbrush �� embed pbrush �� embed pbrush �� _954093692.unknown _1039959296 _1039959535 _1041251860 _1041251882 _1039959630 _1039959376 _1014986673 _1014986758 _1015611296 _1014986096.unknown _1014985195 _954093638.unknown _954093670.unknown _954093675.unknown _954093679.unknown _954093666.unknown _954091917.unknown _954092297.unknown _954091777.unknown
