1407473674_57931.doc эҳм-ларнинг типик узеллари. регистрлар. уларнинг функционал схемалари ва ишлаш принциплари. режа: 1. эҳмларнинг типик узеллари томонидан бажарадиган амаллар 2. регистрлар ва уларнинг асосий вазифалари 3. ахборотларни қабул қилувчи ва узатувчи регистрлар 4. силжитиш регистрлари 5. реверсив силжитувчи регистр 1. эҳмларнинг типик узеллари томонидан бажарадиган амаллар рақамли ёки дискрет ахборотларни муракаб системаларда қайта ишлашда алоҳида элементлар операцияларни кетма-кет бажариш орқали эришилади. бундай элементар операцияларни эҳмларнинг операцион элементлари ёки узеллари бажаради. рақамли қурилмаларнинг операцион элементлари ёки узеллари комбинацион ва кетма-кет тузилган мантиқий элементлардан ташкил топган. операцион элементлар томонидан бажариладиган элементар операцияларга қуйидагилар киради: ўрнатиш-маълум константали иккилик кодни операцион элементга ёзиш. мисол: ҳисоблагичнинг барча разрядларига «0» ни ўрнатиш, ёки тезкор хотирага «1» ни ёзиш. узатиш ва қабул қилиш – битта операцион элементдан иккилик кодни бошқа операцион элементга қайта ёзиш. силжиш - код разрядининг ҳолатини олдингисига нисбатан ўзгартириш. ҳисоб - иккилик кодни операцион элементнинг кириш йўлига импульс бериш йўли билан ошириш ёки камайтириш. …

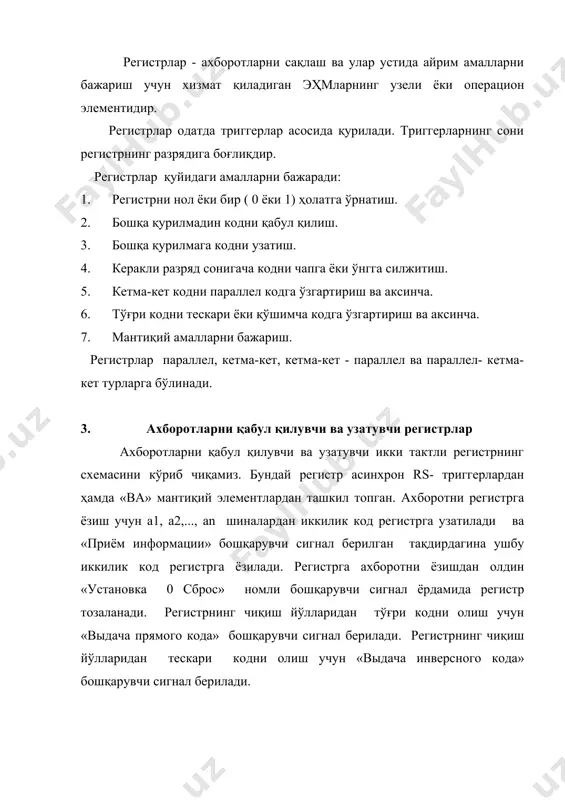

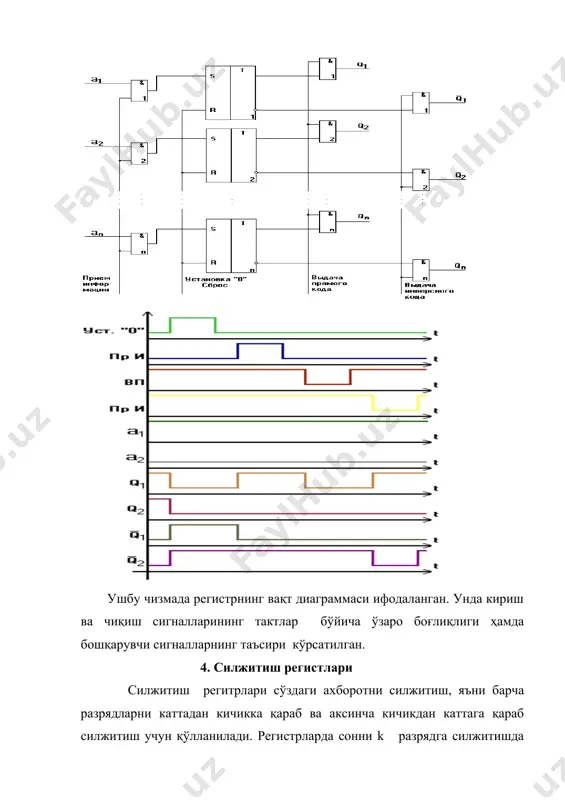

р. регистрлар қуйидаги амалларни бажаради: 1. регистрни нол ёки бир ( 0 ёки 1) ҳолатга ўрнатиш. 2. бошқа қурилмадин кодни қабул қилиш. 3. бошқа қурилмага кодни узатиш. 4. керакли разряд сонигача кодни чапга ёки ўнгга силжитиш. 5. кетма-кет кодни параллел кодга ўзгартириш ва аксинча. 6. тўғри кодни тескари ёки қўшимча кодга ўзгартириш ва аксинча. 7. мантиқий амалларни бажариш. регистрлар параллел, кетма-кет, кетма-кет - параллел ва параллел- кетма-кет турларга бўлинади. 3. ахборотларни қабул қилувчи ва узатувчи регистрлар ахборотларни қабул қилувчи ва узатувчи икки тактли регистрнинг схемасини кўриб чиқамиз. бундай регистр асинхрон rs- триггерлардан ҳамда «ва» мантиқий элементлардан ташкил топган. ахборотни регистрга ёзиш учун a1, a2,..., an шиналардан иккилик код регистрга узатилади ва «приём информации» бошқарувчи сигнал берилган тақдирдагина ушбу иккилик код регистрга ёзилади. регистрга ахборотни ёзишдан олдин «установка 0 сброс» номли бошқарувчи сигнал ёрдамида регистр тозаланади. регистрнинг чиқиш йўлларидан тўғри кодни олиш учун «выдача прямого кода» бошқарувчи сигнал берилади. регистрнинг чиқиш …

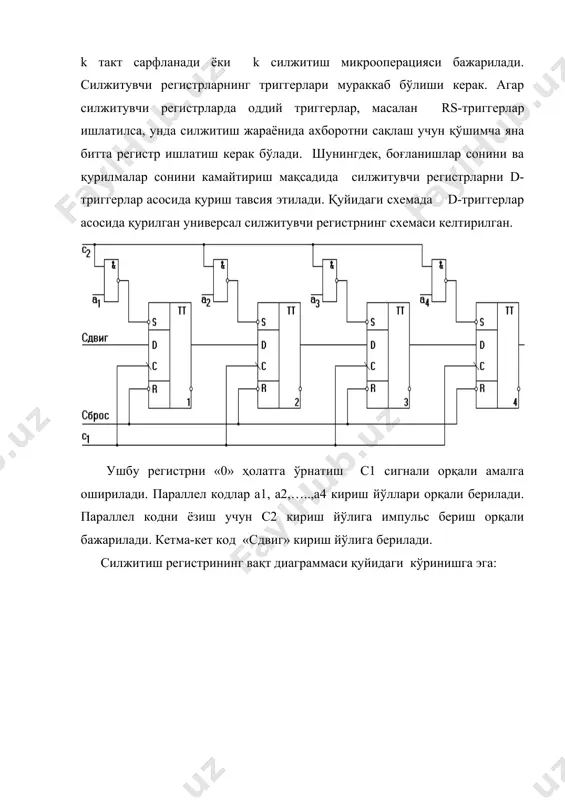

лар асосида қуриш тавсия этилади. қуйидаги схемада d-триггерлар асосида қурилган универсал силжитувчи регистрнинг схемаси келтирилган. ушбу регистрни «0» ҳолатга ўрнатиш с1 сигнали орқали амалга оширилади. параллел кодлар а1, а2,…..,а4 кириш йўллари орқали берилади. параллел кодни ёзиш учун с2 кириш йўлига импульс бериш орқали бажарилади. кетма-кет код «сдвиг» кириш йўлига берилади. силжитиш регистрининг вақт диаграммаси қуйидаги кўринишга эга: 5. реверсив силжитувчи регистр реверсив сўзи ҳам чапга силчитиш ҳам ўнгга силжитиш маъноларини англатади. шу нуқтаи назардан реверсив силжитувчи регистрлар универсал ҳисобланади. қуйидаги схемада реверсив силжитувчи регистрнинг схемаси келтирилган. схема d-триггерлар асосида қурилган. шунингдек, унда «2ва-ёки-йўқ» мантиқий элементлар мажмуаси қўлланилган. ушбу реверсив регистр қуйидаги режимларда ишлайди: - 0-ни ўрнатиш (сброс); - ахборотларни кетма-кет киритиш; - сўзни чапга силжитиш; - сўзни ўнгга силжитиш. реверсив регистрнинг вақт диаграммаси қуйидаги кўринишга эга: фойдаланилган адабиётлар 1.с.к.ғаниев. электрон ҳисоблаш машиналари ва системалари.тошкент. ўқитувчи. 1990 й. 2.к.а.нешумова. электронные вычислительные машины и системы. москва. высшая школа. 1989 г.

эҳм-ларнинг типик узеллари. регистрлар. уларнинг функционал схемалари ва ишлаш принциплари. - Page 4

эҳм-ларнинг типик узеллари. регистрлар. уларнинг функционал схемалари ва ишлаш принциплари. - Page 5
