1403853844_47661.doc кучайтиргичлардаги тескари богланишлар уларнинг турлари ва структура схемалари режа: 1. кучайтиргичдаги тескари богланиш хакида тушунча. 2. тескари богланиш турлари. 3. ток кучи буйича манфий текари богланиш. 4. кучланиш буйича мусбат тескари богланиш. 5. тескари богланиш занжирларининг кучайтиргич параметрларига таъсири. чикиш сигналининг кириш сигналига ёки кийинги каскадларнинг олдинги каскадларга булган таъсири кучайтиргичлардаги тескари алока деб аталади. тескари алокали кучайтиргичнинг функционал схемалари курсатилган. кучайтиргич схемалари ишини крекциялашда тескари алокалар энг самарали восита булиб хисобланади ва шунинг учун улар турли кучайтиргичлардаги кенг кулланилади. тескари алокадан фойдаланилганда бузулишларнинг хамма турлари камаяди. схеманинг хусусий шовкин даражаси заифлашади, кучайтирилиш лампаларининг алмаштирилишига ва таъминловчи кучланишнинг узгаришларига камрок боглик булади. мусбат ва манфий тескари алокалар мавжуд. агар тескари кучланиш фазаси кучайтиргич киришига таъсир этаётган кучланиш фазаси билан мос келса, бундай алока мусбат алока деб аталади. ва бунда умумий кириш кучланиши ортади. агарда тескари алока киритилиши натижасида кириш кучланиши камайса (уларнинг фазалари карама – карши булади ). бундай …

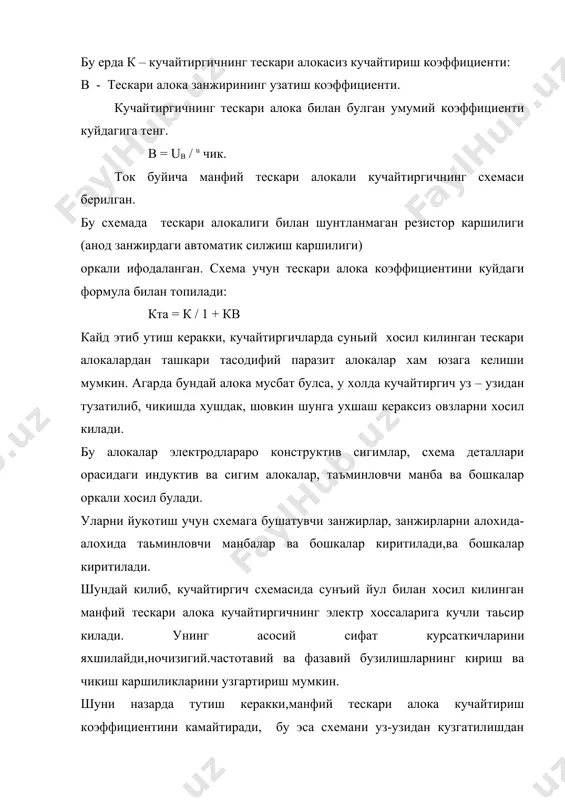

майтиради. тескари алока киритилганда кучайтиргич киришида кучланиш куйдагига тенг булади. u кир = u кир (i + k b) бу ерда к – кучайтиргичнинг тескари алокасиз кучайтириш коэффициенти: в - тескари алока занжирининг узатиш коэффициенти. кучайтиргичнинг тескари алока билан булган умумий коэффициенти куйдагига тенг. в = ub / u чик. ток буйича манфий тескари алокали кучайтиргичнинг схемаси берилган. бу схемада тескари алокалиги билан шунтланмаган резистор каршилиги (анод занжирдаги автоматик силжиш каршилиги) оркали ифодаланган. схема учун тескари алока коэффициентини куйдаги формула билан топилади: кта = к / 1 + кв кайд этиб утиш керакки, кучайтиргичларда суньий хосил килинган тескари алокалардан ташкари тасодифий паразит алокалар хам юзага келиши мумкин. агарда бундай алока мусбат булса, у холда кучайтиргич уз – узидан тузатилиб, чикишда хушдак, шовкин шунга ухшаш кераксиз овзларни хосил килади. бу алокалар электродлараро конструктив сигимлар, схема деталлари орасидаги индуктив ва сигим алокалар, таъминловчи манба ва бошкалар оркали хосил булади. уларни йукотиш учун …

к. адабиётлар. 1.н.турдиев.радиоэлектроника асослари.т.1992 йил. 2.ю.ф.колонтаевский.радиоэлектроника.м.1988 йил. 1.ю.а.ганин, э.м.тухтасинов.радиотехника. 2.в.т.поляков.посвящение в радиоэлектронику.

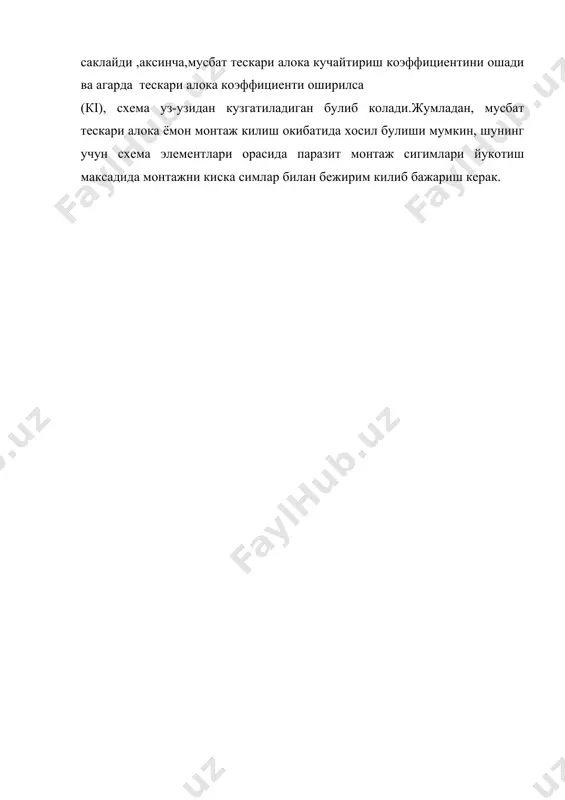

кучайтиргичлардаги тескари богланишлар уларнинг турлари ва структура схемалари - Page 4
