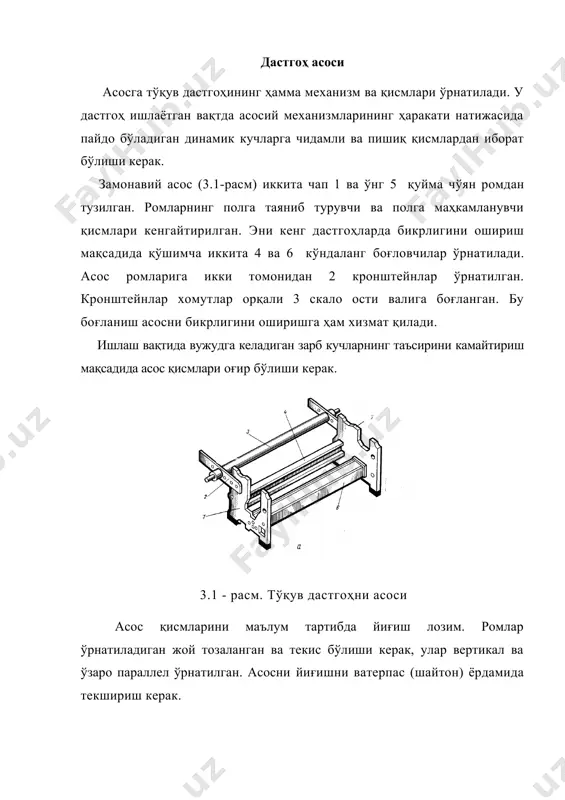

1403702356_46232.doc тўқув дастгоҳларининг асоси ва юритмаси режа: 1. дастгоҳ асоси 2. стб тўқув дастгоҳида механизмларга ҳаракат узатиш 3. дастгоҳни юргазиш механизми 4. стб дастгоҳида бош валга ҳаракат узатиш 5. дастгоҳ бош валининг тормози дастгоҳ асоси асосга тўқув дастгоҳининг ҳамма механизм ва қиcмлари ўрнатилади. у дастгоҳ ишлаётган вақтда асосий механизмларининг ҳаракати натижасида пайдо бўладиган динамик кучларга чидамли ва пишиқ қисмлардан иборат бўлиши керак. замонавий асос (3.1-расм) иккита чап 1 ва ўнг 5 қуйма чўян ромдан тузилган. ромларнинг полга таяниб турувчи ва полга маҳкамланувчи қисмлари кенгайтирилган. эни кенг дастгоҳларда бикрлигини ошириш мақсадида қўшимча иккита 4 ва 6 кўндаланг боғловчилар ўрнатилади. асос ромларига икки томонидан 2 кронштейнлар ўрнатилган. кронштейнлар хомутлар орқали 3 скало ости валига боғланган. бу боғланиш асосни бикрлигини оширишга ҳам хизмат қилади. ишлаш вақтида вужудга келадиган зарб кучларнинг таъсирини камайтириш мақсадида асос қисмлари оғир бўлиши керак. 3.1 - расм. тўқув дастгоҳни асоси асос қисмларини маълум тартибда йиғиш лозим. ромлар ўрнатиладиган жой …

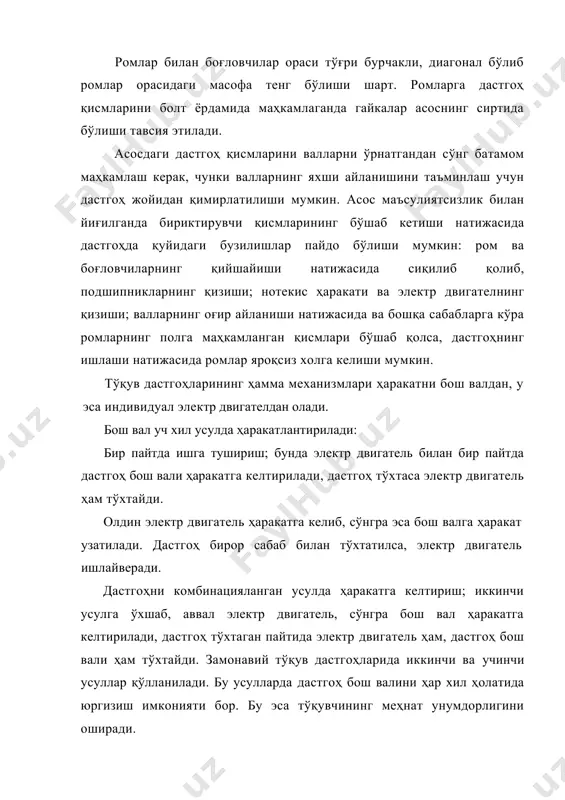

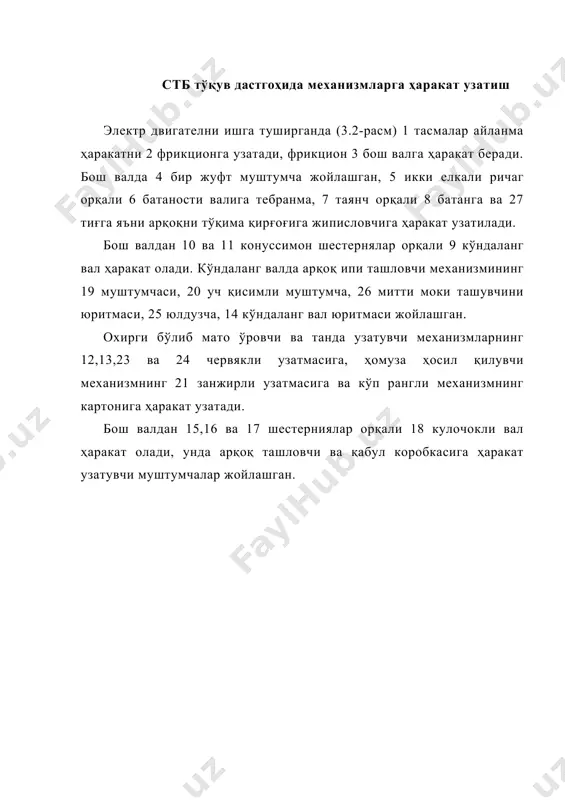

қисмлари бўшаб қолса, дастгоҳнинг ишлаши натижасида ромлар яроқсиз холга келиши мумкин. тўқув дастгоҳларининг ҳамма механизмлари ҳаракатни бош валдан, у эса индивидуал электр двигателдан олади. бош вал уч хил усулда ҳаракатлантирилади: бир пайтда ишга тушириш; бунда электр двигатель билан бир пайтда дастгоҳ бош вали ҳаракатга келтирилади, дастгоҳ тўхтаса электр двигатель ҳам тўхтайди. олдин электр двигатель ҳаракатга келиб, сўнгра эса бош валга ҳаракат узатилади. дастгоҳ бирор сабаб билан тўхтатилса, электр двигатель ишлайверади. дастгоҳни комбинацияланган усулда ҳаракатга келтириш; иккинчи усулга ўхшаб, аввал электр двигатель, сўнгра бош вал ҳаракатга келтирилади, дастгоҳ тўхтаган пайтида электр двигатель ҳам, дастгоҳ бош вали ҳам тўхтайди. замонавий тўқув дастгоҳларида иккинчи ва учинчи усуллар қўлланилади. бу усулларда дастгоҳ бош валини ҳар хил ҳолатида юргизиш имконияти бор. бу эса тўқувчининг меҳнат унумдорлигини оширади. стб тўқув дастгоҳида механизмларга ҳаракат узатиш электр двигателни ишга туширганда (3.2-расм) 1 тасмалар айланма ҳаракатни 2 фрикционга узатади, фрикцион 3 бош валга ҳаракат беради. бош валда 4 бир …

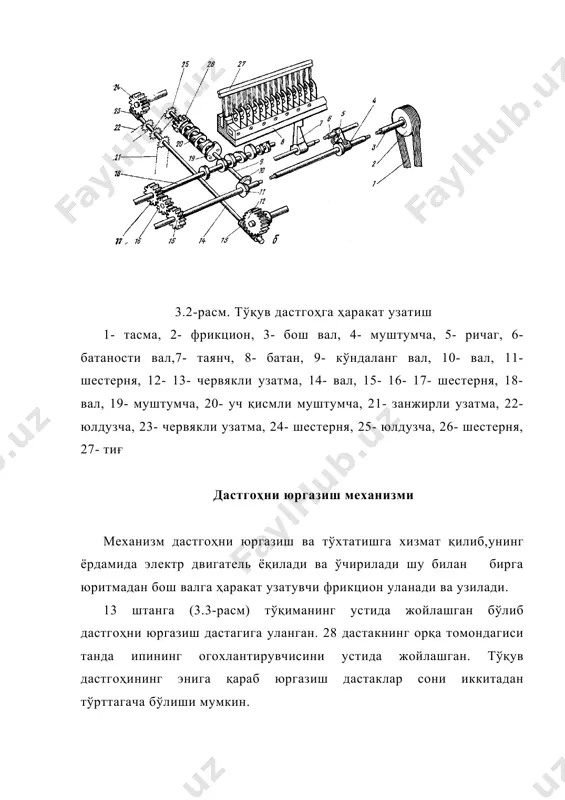

- бош вал, 4- муштумча, 5- ричаг, 6- батаности вал,7- таянч, 8- батан, 9- кўндаланг вал, 10- вал, 11- шестерня, 12- 13- червякли узатма, 14- вал, 15- 16- 17- шестерня, 18- вал, 19- муштумча, 20- уч қисмли муштумча, 21- занжирли узатма, 22-юлдузча, 23- червякли узатма, 24- шестерня, 25- юлдузча, 26- шестерня, 27- тиғ дастгоҳни юргазиш механизми механизм дастгоҳни юргазиш ва тўхтатишга хизмат қилиб,унинг ёрдамида электр двигатель ёқилади ва ўчирилади шу билан бирга юритмадан бош валга ҳаракат узатувчи фрикцион уланади ва узилади. 13 штанга (3.3-расм) тўқиманинг устида жойлашган бўлиб дастгоҳни юргазиш дастагига уланган. 28 дастакнинг орқа томондагиси танда ипининг огохлантирувчисини устида жойлашган. тўқув дастгоҳининг энига қараб юргазиш дастаклар сони иккитадан тўрттагача бўлиши мумкин. штангани олдинги учлари 14 бармоқлар орқали учбурчак формадаги 12 ричаг билан боғланган. 12 ричаг ўзининг маркази билан 9 тортқига боғланган. тортқига 11 бурчак шаклидаги ричаг маҳкамланган. унинг чап қайилган томони ролик таъсирида 10 юргазиш тортқисига таъсир қилади. 9 …

7 ўқ орқали 29 вилка ва 30 тортқич, 12 ричаг билан шарнир ёрдамида боғланган. 24 пружина 28 дастакни орқага қайтаришга хизмат қилади. унинг бир учи 27 ўқда бошқа учи планканинг бармоғига кийдирилган. 3.3 - расм. стб русумли тўқув дастгоҳнинг юритмаси 1 – электр улагич тугмаси, 2 - ўқ, 3 - пластина, 4 - пружина, 5,6 - ўқ, 7 – ричаг, 8 –ролик, 9 - тортқи, 10 – юргазиш тортқиси, 11 – бурчак шаклидаги ричаг, 12-ричаг, 13-штанга, 14- бармоқ, 15-тортқи, 16- ўқ, 17- бармоқ, 18- валик,19- планка, 20- ричаг, 21- ўқ, 22- тиш, 23- планка тешиги, 24- пружина, 25- штанга, 26- қисқич, 27- ўқ, 28- дастак, 29- вилка,30- тортқи. стб дастгоҳида бош валга ҳаракат узатиш дастгоҳ ўнг томонининг орқа қисмида жойлашган (3.4-расм) 16 электр двигателдан ҳаракат олади. электр двигател валида 15 шкив маҳкам ўтиради, унинг 14 тасмали узатмага мўлжалланган тўртта изи бор. 10 муфтада 7 ва 8 шкивлар эркин ўтиради. 11 …

айланади. ричаг охирига 31 ростловчи болт ўрнатилган у юргазиш механизмига таъсир қилади. фрикцион узатмани ишга тушириш учун 8 шкифни ўнг томонга сурилишини чегаралаш лозим. бу вазифани 12 таянч фланци бажаради. унинг ташқари қисми бўртган бўлиб шпилка билан 10 муфтага сиқилади. 17 маховикни сирти бўртма бўлиб, у бош вални электр двигателни ўчган вақтида айлантиришга хизмат қилади. дастгоҳ бош валининг тормози агарда танда ёки арқоқ ипи узилса, ишлаб турган достгоҳ бош вали тормоз таъсирида тўхтайди. 3.5- расм. дастгоҳ бош валининг тормози бош валнинг тормози юргазиш механизми билан келишган ҳолда ишлайди. дастгоҳни бош валида (3.5- расм) шпонка ва конуссимон втулка ёрдамида 32 тормоз шкиви махкам ўтиради. унинг сирти 25 пўлат тасма билан қопланган. дастгоҳ асосига ўрнатилган 27 колодкани ичида тасма жойлашган. колоткани атрофида 26 бешта ростлаш болтлари бор. улар дастгоҳ тўхтаб турган вақтида тасмаларни шкивга нисбатан марказлаштиради. 25 тасмаларнинг иккала учлари халқасимон ишланган. унинг битта учи достгоҳ асосида жойлашган 2 қўзғалмас ўққа кийдирилади, …
