1403701984_46228.doc t × = w g j × = r s r s p 2 = rn s p 2 = 30 60 2 rn rn l s v a a p p = = = 30 n p w = r r n v × = × = w p 30 j j j w t j w = w p p 30 60 2 n n p p w = = w const = w 60 dn v p = 1 2 1 2 d d n n i = = 1 2 12 z z i = 2 8 23 z z i = 3 4 34 z z i = 14 3 2 1 4 8 2 34 23 12 i z z z z z z i i i = × × × × = × × 3 4 14 z z i = 1 …

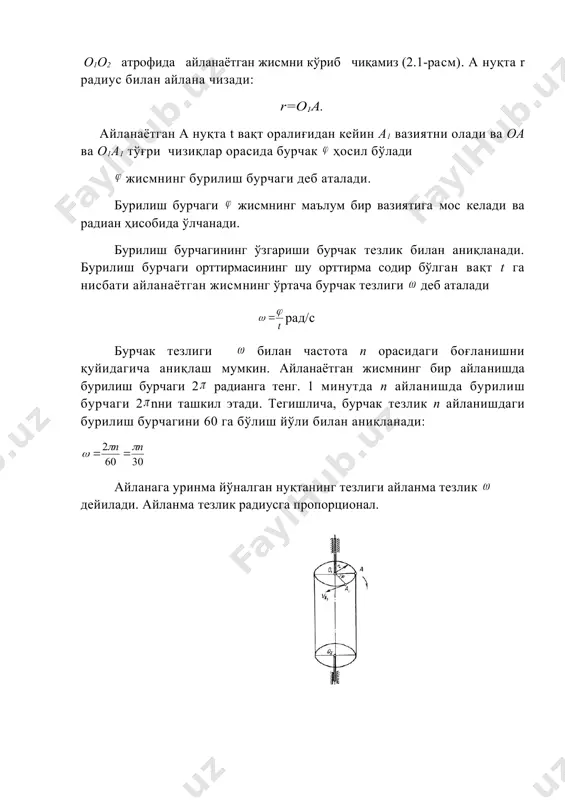

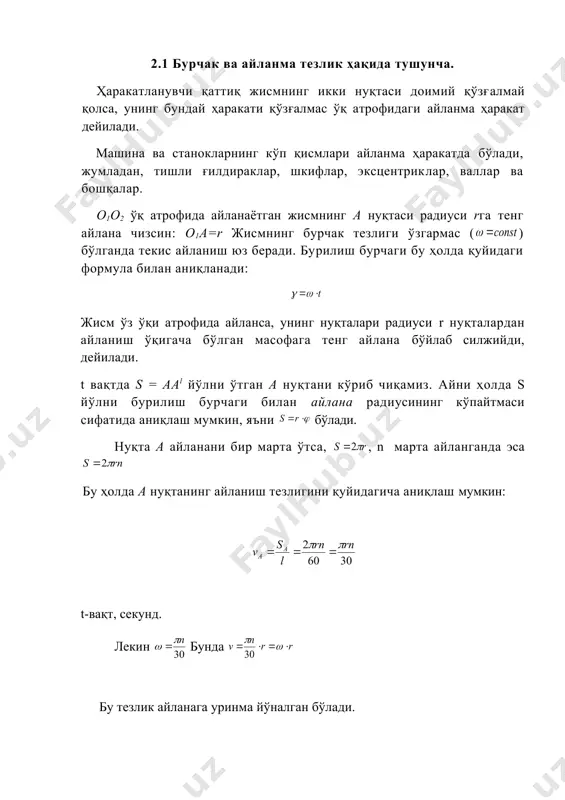

, , n марта айланганда эса бу ҳолда а нуқтанинг айланиш тезлигини қуйидагича аниқлаш мумкин: t-вақт, секунд. лекин бунда бу тезлик айланага уринма йўналган бўлади. о1о2 атрофида айланаётган жисмни кўриб чиқамиз (2.1-расм). а нуқта r радиус билан айлана чизади: r=о1а. айланаётган а нуқта t вақт оралиғидан кейин а1 вазиятни олади ва оа ва о1а1 тўғри чизиқлар орасида бурчак ҳосил бўлади жисмнинг бурилиш бурчаги деб аталади. бурилиш бурчаги жисмнинг маълум бир вазиятига мос келади ва радиан ҳисобида ўлчанади. бурилиш бурчагининг ўзгариши бурчак тезлик билан аниқланади. бурилиш бурчаги орттирмасининг шу орттирма содир бўлган вақт t га нисбати айланаётган жисмнинг ўртача бурчак тезлиги деб аталади рад/с бурчак тезлиги билан частота п орасидаги боғланишни қуйидагича аниқлаш мумкин. айланаётган жисмнинг бир айланишда бурилиш бурчаги 2 радианга тенг. 1 минутда п айланишда бурилиш бурчаги 2 nни ташкил этади. тегишлича, бурчак тезлик п айланишдаги бурилиш бурчагини 60 га бўлиш йўли билан аниқланади: айланага уринма йўналган нуқтанинг тезлиги …

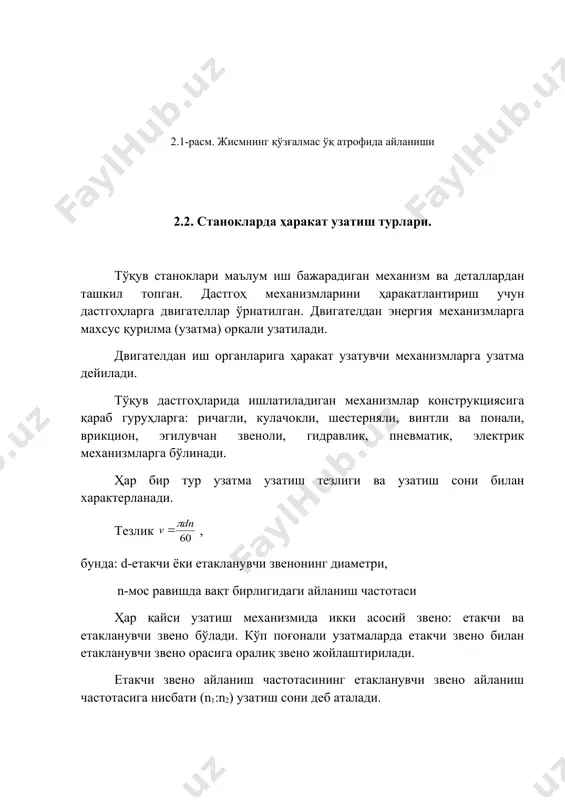

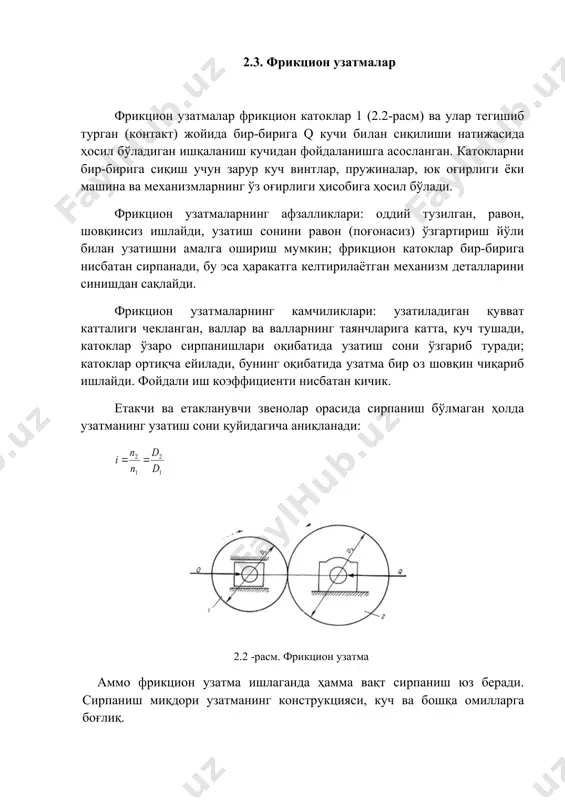

али узатмаларда етакчи звено билан етакланувчи звено орасига оралиқ звено жойлаштирилади. етакчи звено айланиш частотасининг етакланувчи звено айланиш частотасига нисбати (n1:n2) узатиш сони деб аталади. 2.3. фрикцион узатмалар фрикцион узатмалар фрикцион катоклар 1 (2.2-расм) ва улар тегишиб турган (контакт) жойида бир-бирига q кучи билан сиқилиши натижасида ҳосил бўладиган ишқаланиш кучидан фойдаланишга асосланган. катокларни бир-бирига сиқиш учун зарур куч винтлар, пружиналар, юк оғирлиги ёки машина ва механизмларнинг ўз оғирлиги ҳисобига ҳосил бўлади. фрикцион узатмаларнинг афзалликлари: оддий тузилган, равон, шовқинсиз ишлайди, узатиш сонини равон (поғонасиз) ўзгартириш йўли билан узатишни амалга ошириш мумкин; фрикцион катоклар бир-бирига нисбатан сирпанади, бу эса ҳаракатга келтирилаётган механизм деталларини синишдан сақлайди. фрикцион узатмаларнинг камчиликлари: узатиладиган қувват катталиги чекланган, валлар ва валларнинг таянчларига катта, куч тушади, катоклар ўзаро сирпанишлари оқибатида узатиш сони ўзгариб туради; катоклар ортиқча ейилади, бунинг оқибатида узатма бир оз шовқин чиқариб ишлайди. фойдали иш коэффициенти нисбатан кичик. етакчи ва етакланувчи звенолар орасида сирпаниш бўлмаган ҳолда узатманинг …

ликларига уларни тайёрлашнинг нисбатан мураккаблиги (махсус жиҳозлар ва асбоблар зарурлиги) ва ноаниқ тайёрланганида катта тезликда шовқин чиқариб ишлаши киради. етакчи ва етакланувчи валларнинг ўқлари орасидаги масофа катта бўлганида шестерняли узатмалар жуда бесўнақай бўлиб чиқади ва бундай ҳолларда улардан фойдаланиш самарасиз бўлади. етакчи ва етакланувчи валлар геометрик ўқларининг бир-бирига нисбатан вазиятига қараб, тишли узатмалар қуйидаги хилларга бўлинади: -параллел ўқли валларда ишлатиладиган цилиндрик ғилдиракли узатмалар; валларнинг ўқлари фазода айқаш жойлашганда ишлатиладиган винтсимон ва гипоид ғилдиракли ҳамда червякли узатмалар. цилиндрик тишли ғилдираги бўлган узатмалар энг кўп тарқалган. тишларнинг ясалишига қараб, тўғри, қия ва шеврон тишли ғилдираклар (шестернялар) бўлади. цилиндрик тишли шестернялар ички ва ташқи илашишли бўлиши мумкин. конуссимон ғилдираклар тўғри тишли, қия тишли ва эгри тишли қилиб тайёрланади. конструкциясига қараб қуйидаги тишли узатмалар бўлади: очиқ узатмалар (корпусга жойланмаган; чанг ва ифлосликлар таъсиридаги узатмалар) ва ёпиқ узатмалар (махсус корпусга жойланган, танқаридан чанг киришдан ҳимояланган ва корпусдаги мой ваннасидан доимо мойланиб турадиган ёки тишларнинг илашган …

ни. етакчи ва етакланувчи ғилдираклар бир-биридан анча узоқ масофада жойлашган ҳолда ҳаракат фақат 2 тишли ғилдирак билан узатилганда улар жуда қўполлашиб кетади. талаб этилган узатиш сонини параллел валларга ўтқазилган кўп сонли ғилдираклар ёрдамида узатган маъқул. етакчи валга диаметри d1 бўлган тишли ғилдирак, етакланувчи валга диаметри d4 бўлган ғилдирак ўтқазилган. айнан ўшандай илашиш қадамлари бўлган d2 ва d3 диаметрли ғилдираклар оралиқ ғилдираклар деб аталади. биринчи жуфтнинг узатиш сони иккинчи жуфтники учинчи жуфтники ҳар қайси узатиш сонларини кўпайтириб қуйидагини топамиз: ҳосил қилинган натижа узатманинг умумий узатиш сони: бўлади: айтилганлардан шу нарса келиб чиқадики, оралиқ ғилдираклари бор тишли ғилдираклар кетма-кет қаторининг умумий узатиш сони ташкил этувчи узатмалар хусусий узатиш сонларининг кўпайтмасига тенг бўлар экан. оралиқ ғилдираклар умумий узатиш сонини ўзгартирмайди, лекин етакланувчи валнинг айланиш йўналишига таъсир қилади: оралиқ ғилдираклар сони жуфт бўлганда етакчи ва етакланувчи ғилдираклар қарама-қарши йўналишда, тоқ бўлганида эса бир хил йўналишда айланади. қўпол ва оғир икки ғилдирак ўрнига берилган узатиш …
