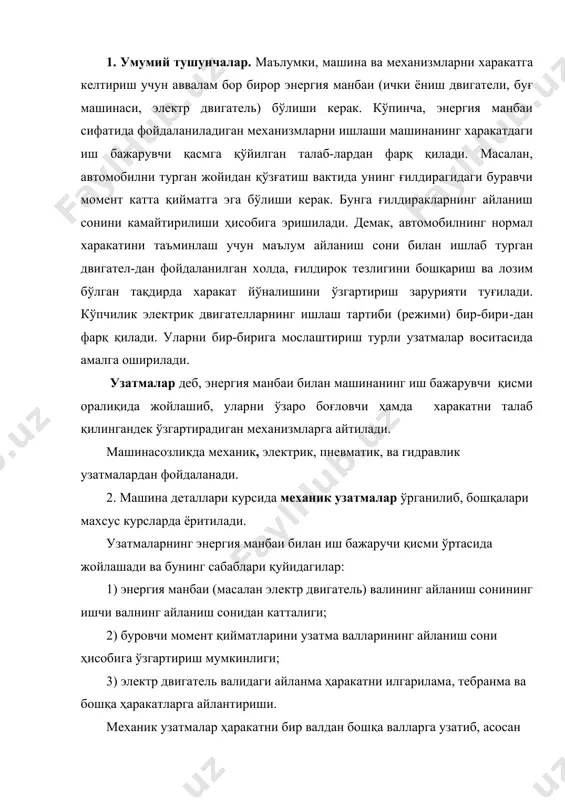

1477035003_65834.doc узатмалар. механик узатмаларга доир умумий тушунчалар режа: 1. умумий тушинча ва маълумотлар. 2. механик узатмалар, тавсифлари, синфланиши. 3. тезликни ўзгартириш усуллари. 1. умумий тушунчалар. маълумки, машина ва механизмларни харакатга келтириш учун аввалам бор бирор энергия манбаи (ички ёниш двигатели, буғ машинаси, электр двигатель) бўлиши керак. кўпинча, энергия манбаи сифатида фойдаланиладиган механизмларни ишлаши машинанинг харакатдаги иш бажарувчи қасмга қўйилган талаб-лардан фарқ қилади. масалан, автомобилни турган жойидан қўзғатиш вактида унинг ғилдирагидаги буравчи момент катта қийматга эга бўлиши керак. бунга ғилдиракларнинг айланиш сонини камайтирилиши ҳисобига эришилади. демак, автомобилнинг нормал харакатини таъминлаш учун маълум айланиш сони билан ишлаб турган двигател-дан фойдаланилган холда, ғилдирок тезлигини бошқариш ва лозим бўлган тақдирда харакат йўналишини ўзгартириш зарурияти туғилади. кўпчилик электрик двигателларнинг ишлаш тартиби (режими) бир-бири-дан фарқ қилади. уларни бир-бирига мослаштириш турли узатмалар воситасида амалга оширилади. узатмалар деб, энергия манбаи билан машинанинг иш бажарувчи қисми оралиқида жойлашиб, уларни ўзаро боғловчи ҳамда харакатни талаб қилингандек ўзгартирадиган механизмларга айтилади. машинасозликда …

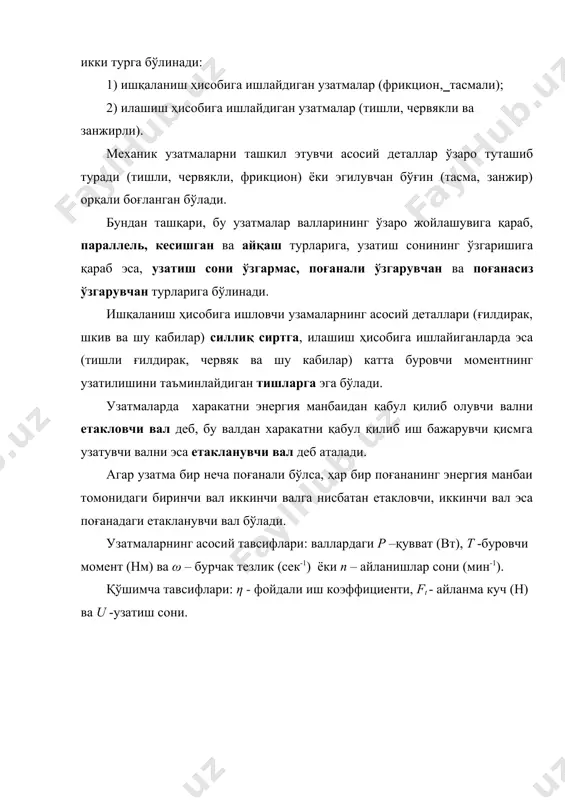

узатмалар (фрикцион, тасмали); 2) илашиш ҳисобига ишлайдиган узатмалар (тишли, червякли ва занжирли). механик узатмаларни ташкил этувчи асосий деталлар ўзаро туташиб туради (тишли, червякли, фрикцион) ёки эгилувчан бўғин (тасма, занжир) орқали боғланган бўлади. бундан ташқари, бу узатмалар валларининг ўзаро жойлашувига қараб, параллель, кесишган ва айқаш турларига, узатиш сонининг ўзгаришига қараб эса, узатиш сони ўзгармас, поғанали ўзгарувчан ва поғанасиз ўзгарувчан турларига бўлинади. ишқаланиш ҳисобига ишловчи узамаларнинг асосий деталлари (ғилдирак, шкив ва шу кабилар) силлиқ сиртга, илашиш ҳисобига ишлайиганларда эса (тишли ғилдирак, червяк ва шу кабилар) катта буровчи моментнинг узатилишини таъминлайдиган тишларга эга бўлади. узатмаларда харакатни энергия манбаидан қабул қилиб олувчи вални етакловчи вал деб, бу валдан харакатни қабул қилиб иш бажарувчи қисмга узатувчи вални эса етакланувчи вал деб аталади. агар узатма бир неча поғанали бўлса, ҳар бир поғананинг энергия манбаи томонидаги биринчи вал иккинчи валга нисбатан етакловчи, иккинчи вал эса поғанадаги етакланувчи вал бўлади. узатмаларнинг асосий тавсифлари: валлардаги р –қувват (вт), t …

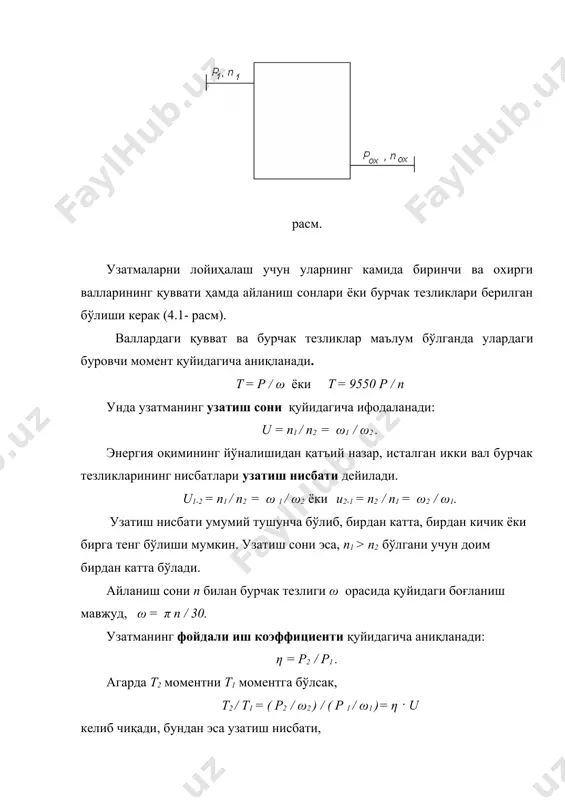

1 > n2 бўлгани учун доим бирдан катта бўлади. айланиш сони n билан бурчак тезлиги ω орасида қуйидаги боғланиш мавжуд, ω = π n / 30. узатманинг фойдали иш коэффициенти қуйидагича аниқланади: η = p2 / p1 . агарда т2 моментни т1 моментга бўлсак, t2 / t1 = ( p2 / ω2 ) / ( p 1 / ω1 )= η · u келиб чиқади, бундан эса узатиш ниcбати, u = t2 / t1 · η бўлади. шундай қилиб, узатиш сонини қуйидагича ифодалаш мумкин: u= n1 / n2 = ω1 / ω2 = t2 / ( t1 · η ). агар узатма бир неча поғонали бўлса, унинг умумий узатиш сони: u ум = u1· u2 ·…· u0 = u = n1 / n2 , бу ерда u1, u2 ва u0 –биринчи, иккинчи ва охирги валларнинг узатиш-лар сони; кўп поғанали узатмалар турли турдаги узатмалардан (масалан, тасмали, червякли, тишли ва бошқалар) тузилган …

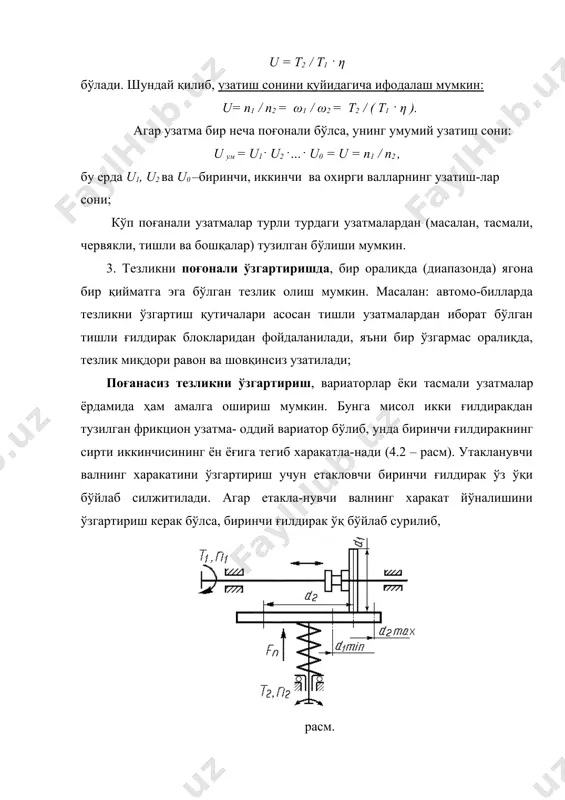

ди. демак бошқариш даражаси қуйидагича бўлади: d = umax / umin = n2 max 1 / n2 min = d2 max / d1 min назарий жиҳатдан олганда d1 нинг қиймати (d2 min → 0 бўлгани учун) чексиз бўлиши мумкин. расмда кўрсатилган вариаторнинг фойда-ли иш коэффициенти кичик бўлсада, тузилиши оддий бўлгани учун улардан кам қувват механизм ва асбобларда кенг кўламда фойдалани-лади. адабиётлар: 1. сулаймонов и. и. машина деталлари. тошкент нашриёти, 1988. 2. тожибоев р.н., жўраев а.ж. машина деталлари. тошкент, «ўқитувчи», 2002 3. пятаев а.в., муҳаммаджонов б.к. машина деталлари. ўқув қўлланма., тошкент, 2004. 4. иванов м.н. детали машин. москва, «высшая школа», 1991.
