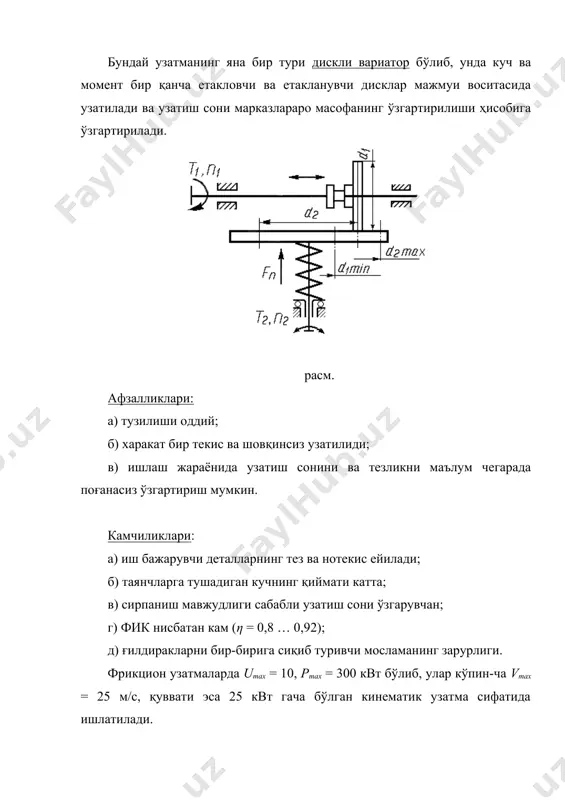

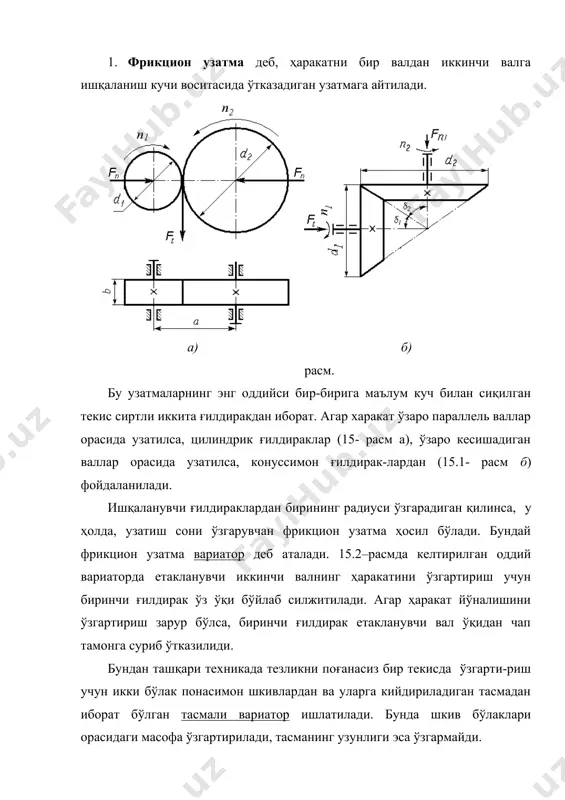

1477035077_65835.doc фрикцион узатмалар режа: 1. умумий маълумотлар. 2. узатманинг кинематикаси, геометрияси. 3. фу-даги кучлар. 4. фу -ни контакт кучланиш бўйича ҳисоблаш. 1. фрикцион узатма деб, ҳаракатни бир валдан иккинчи валга ишқаланиш кучи воситасида ўтказадиган узатмага айтилади. а) б) расм. бу узатмаларнинг энг оддийси бир-бирига маълум куч билан сиқилган текис сиртли иккита ғилдиракдан иборат. агар xаракат ўзаро параллель валлар орасида узатилса, цилиндрик ғилдираклар (15- расм а), ўзаро кесишадиган валлар орасида узатилса, конуссимон ғилдирак-лардан (15.1- расм б) фойдаланилади. ишқаланувчи ғилдираклардан бирининг радиуси ўзгарадиган қилинса, у ҳолда, узатиш сони ўзгарувчан фрикцион узатма ҳосил бўлади. бундай фрикцион узатма вариатор деб аталади. 15.2–расмда келтирилган оддий вариаторда етакланувчи иккинчи валнинг ҳаракатини ўзгартириш учун биринчи ғилдирак ўз ўқи бўйлаб силжитилади. агар ҳаракат йўналишини ўзгартириш зарур бўлса, биринчи ғилдирак етакланувчи вал ўқидан чап тамонга суриб ўтказилиди. бундан ташқари теxникада тезликни поғанасиз бир текисда ўзгарти-риш учун икки бўлак понасимон шкивлардан ва уларга кийдириладиган тасмадан иборат бўлган тасмали вариатор ишлатилади. …

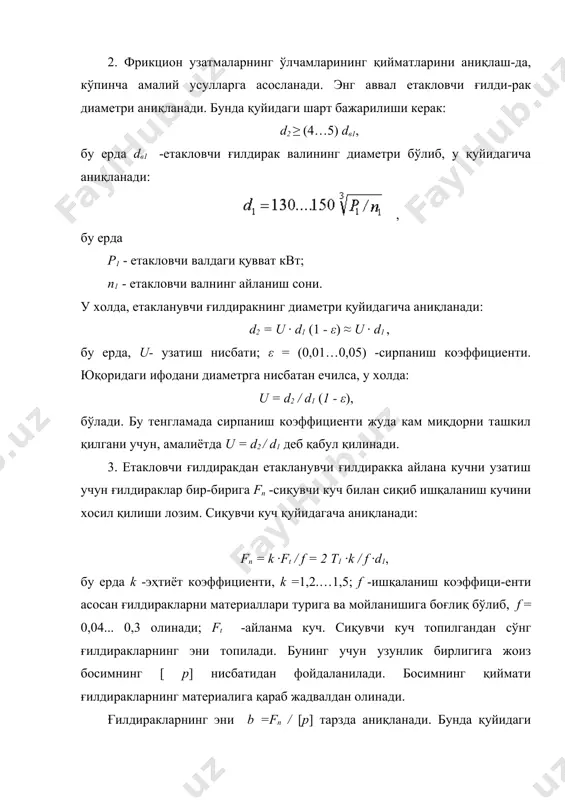

= 300 квт бўлиб, улар кўпин-ча vmax = 25 м/с, қуввати эса 25 квт гача бўлган кинематик узатма сифатида ишлатилади. 2. фрикцион узатмаларнинг ўлчамларининг қийматларини аниқлаш-да, кўпинча амалий усулларга асосланади. энг аввал етакловчи ғилди-рак диаметри аниқланади. бунда қуйидаги шарт бажарилиши керак: d2 ≥ (4…5) dв1, бу ерда dв1 -етакловчи ғилдирак валининг диаметри бўлиб, у қуйидагича аниқланади: , бу ерда р1 - етакловчи валдаги қувват квт; n1 - етакловчи валнинг айланиш сони. у xолда, етакланувчи ғилдиракнинг диаметри қуйидагича аниқланади: d2 = u · d1 (1 - ε) ≈ u · d1 , бу ерда, u- узатиш нисбати; ε = (0,01…0,05) -сирпаниш коэффициенти. юқоридаги ифодани диаметрга нисбатан ечилса, у xолда: u = d2 / d1 (1 - ε), бўлади. бу тенгламада сирпаниш коэффициенти жуда кам миқдорни ташкил қилгани учун, амалиётда u = d2 / d1 деб қабул қилинади. 3. етакловчи ғилдиракдан етакланувчи ғилдиракка айлана кучни узатиш учун ғилдираклар бир-бирига fn -сиқувчи куч …

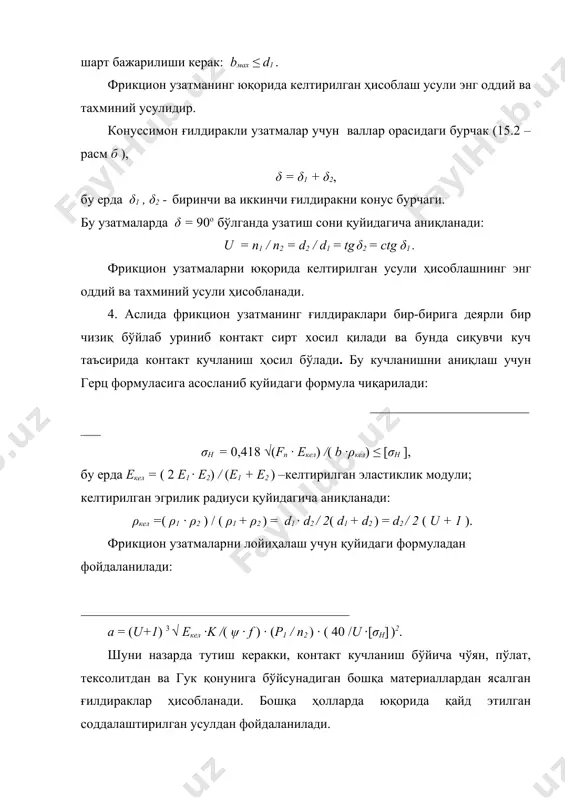

иний усули ҳисобланади. 4. аслида фрикцион узатманинг ғилдираклари бир-бирига деярли бир чизиқ бўйлаб уриниб контакт сирт xосил қилади ва бунда сиқувчи куч таъсирида контакт кучланиш ҳосил бўлади. бу кучланишни аниқлаш учун герц формуласига асосланиб қуйидаги формула чиқарилади: ___________________________ σh = 0,418 √(fn · eкел) /( b ·ρкел) ≤ [σh ], бу ерда eкел = ( 2 e1 · e2) / (e1 + e2 ) –келтирилган эластиклик модули; келтирилган эгрилик радиуси қуйидагича аниқланади: ρкел =( ρ1 · ρ2 ) / ( ρ1 + ρ2 ) = d1 · d2 / 2( d1 + d2 ) = d2 / 2 ( u + 1 ). фрикцион узатмаларни лойиҳалаш учун қуйидаги формуладан фойдаланилади: a = (u+1) 3 √ eкел ·k /( ψ · f ) · (p1 / n2 ) · ( 40 /u ·[σh] )2. шуни назарда тутиш керакки, контакт кучланиш бўйича чўян, пўлат, тексолитдан ва гук қонунига бўйсунадиган бошқа материаллардан ясалган …
