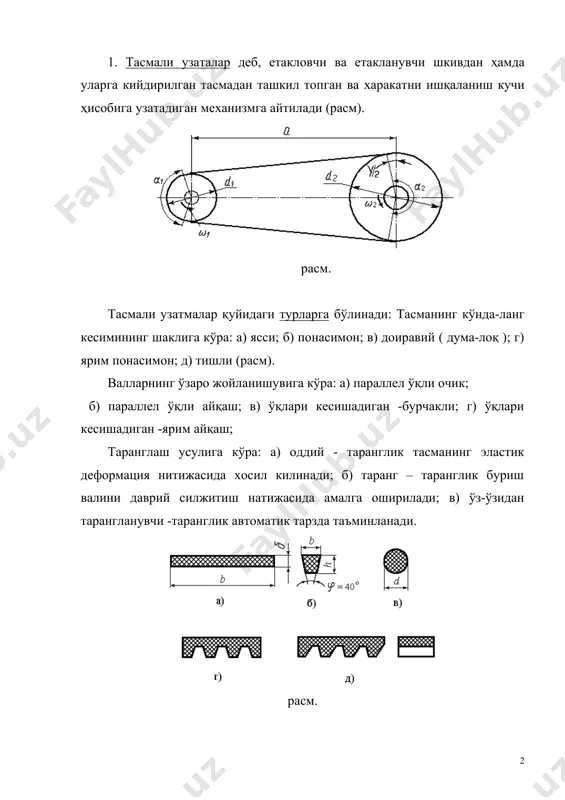

1476970828_65825.doc тасмали узатмалар режа: 1. умумий маълумотлар. 2. узатманинг геометрияси ва кинематикаси. 3. тасма тармоқлардаги кучлар. 4. тасмадаги кучланишлар. 1. тасмали узаталар деб, етакловчи ва етакланувчи шкивдан ҳамда уларга кийдирилган тасмадан ташкил топган ва харакатни ишқаланиш кучи ҳисобига узатадиган механизмга айтилади (расм). расм. тасмали узатмалар қуйидаги турларга бўлинади: тасманинг кўнда-ланг кесимининг шаклига кўра: а) ясси; б) понасимон; в) доиравий ( дума-лоқ ); г) ярим понасимон; д) тишли (расм). валларнинг ўзаро жойланишувига кўра: а) параллел ўқли очик; б) параллел ўқли айқаш; в) ўқлари кесишадиган -бурчакли; г) ўқлари кесишадиган -ярим айқаш; таранглаш усулига кўра: а) оддий - таранглик тасманинг эластик деформация нитижасида хосил килинади; б) таранг – таранглик буриш валини даврий силжитиш натижасида амалга оширилади; в) ўз-ўзидан тарангланувчи -таранглик автоматик тарзда таъминланади. расм. афзалликлари: 1) харакатни узоқ масофага узатиши amax = 15 м - ясси тасмалар учун amax = 6 м - понасимон тасмали узатмалар учун; тузилиши оддий ва нархи арзон; равон …

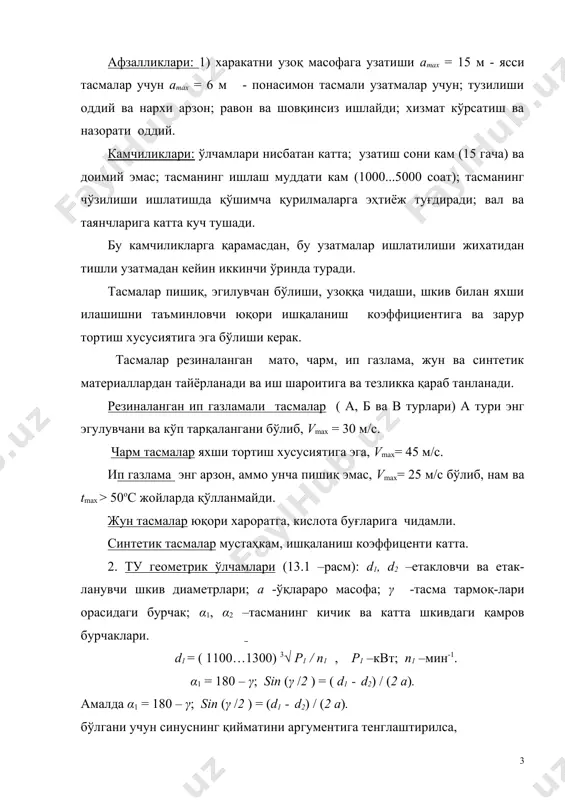

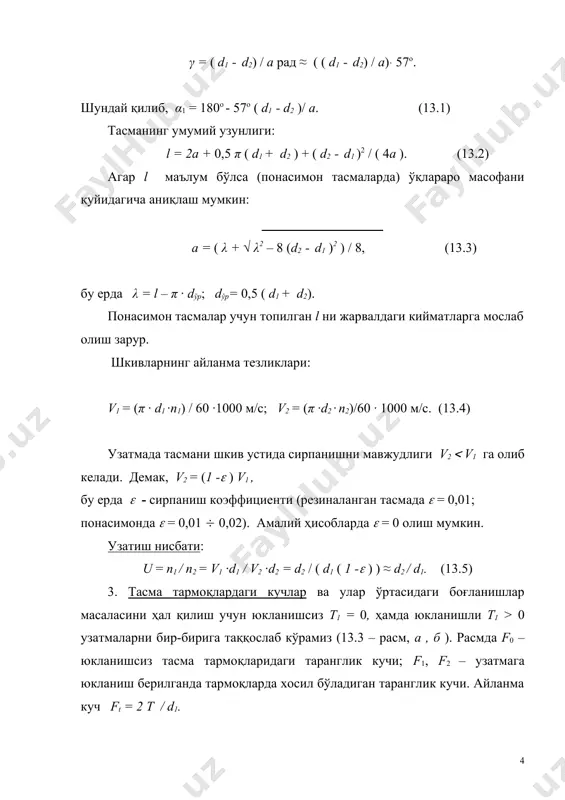

н, аммо унча пишиқ эмас, vmax= 25 м/с бўлиб, нам ва tmax > 50ос жойларда қўлланмайди. жун тасмалар юқори хароратга, кислота буғларига чидамли. синтетик тасмалар мустаҳкам, ишқаланиш коэффиценти катта. 2. ту геометрик ўлчамлари (13.1 –расм): d1, d2 –етакловчи ва етак-ланувчи шкив диаметрлари; a -ўқлараро масофа; γ -тасма тармоқ-лари орасидаги бурчак; α1, α2 –тасманинг кичик ва катта шкивдаги қамров бурчаклари. d1 = ( 1100…1300) 3√ p1 / n1 , p1 –квт; n1 –мин-1. α1 = 180 – γ; sin (γ /2 ) = ( d1 - d2) / (2 a). амалда α1 = 180 – γ; sin (γ /2 ) = (d1 - d2) / (2 a). бўлгани учун синуснинг қийматини аргументига тенглаштирилса, γ = ( d1 - d2) / a рад ≈ ( ( d1 - d2) / a) ּ 57o. шундай қилиб, α1 = 180о - 57o ( d1 - d2 )/ a. (13.1) тасманинг умумий узунлиги: l = …

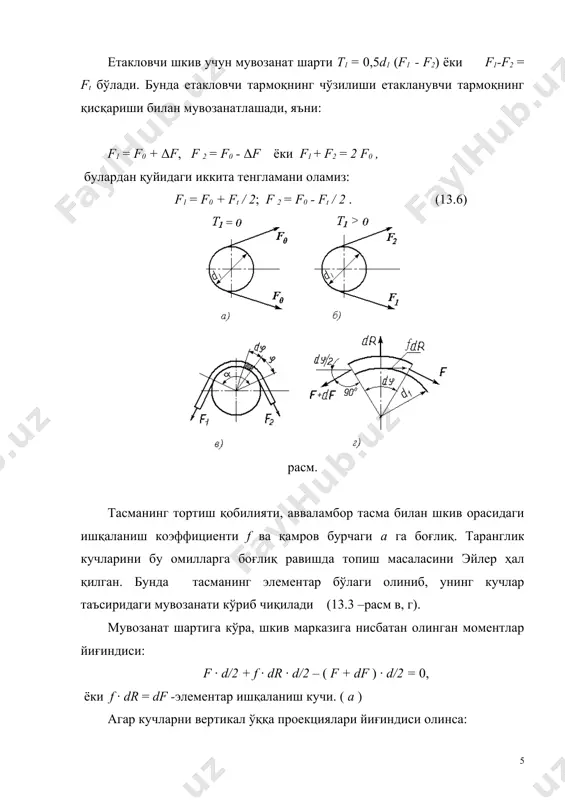

қисқариши билан мувозанатлашади, яъни: f1 = f0 + δf, f 2 = f0 - δf ёки f1 + f2 = 2 f0 , булардан қуйидаги иккита тенгламани оламиз: f1 = f0 + ft / 2; f 2 = f0 - ft / 2 . (13.6) расм. тасманинг тортиш қобилияти, авваламбор тасма билан шкив орасидаги ишқаланиш коэффициенти f ва қамров бурчаги a га боғлиқ. таранглик кучларини бу омилларга боғлиқ равишда топиш масаласини эйлер ҳал қилган. бунда тасманинг элементар бўлаги олиниб, унинг кучлар таъсиридаги мувозанати кўриб чиқилади (13.3 –расм в, г). мувозанат шартига кўра, шкив марказига нисбатан олинган моментлар йиғиндиси: f · d/2 + f · dr · d/2 – ( f + df ) · d/2 = 0, ёки f · dr = df -элементар ишқаланиш кучи. ( а ) агар кучларни вертикал ўққа проекциялари йиғиндиси олинса: dr – f·sin( dφ /2) – ( f + df ) sin ( dφ …

ан кучланиш- σv ва тасманинг шкивни қамраб турган жойида ҳосил бўлган эгувчи кучланиш- σэг -лар йиғиндисидан тузилади ва қуйидагича аниқланади: расм. σ1 = f1 / a; σv = fv / a =ρv2; σt = ft / a- фойдали кучланиш σ1 = f0 / a+ f / 2a = σ0 + σt / 2; бу ерда a= b · δ -тасманинг кўндаланг кесими; тасманинг шкивни қамраган қисмида эгувчи кучланиш пайдо бўлади (14.1--расм). гук қонунига асосланиб σэг= ε ·e, бу ерда ε -тасма сиртқи тола-ларининг нисбий чўзилиши; е -эластиклик модули. ε –ни топиш учун dφ бурчак бўлагини кўрамиз. адабиётлар: 1. сулаймонов и. и. машина деталлари. тошкент нашриёти, 1988. 2. тожибоев р.н., жўраев а.ж. машина деталлари. тошкент, «ўқитувчи», 2002 3. пятаев а.в., муҳаммаджонов б.к. машина деталлари. ўқув қўлланма., тошкент, 2004. 4. иванов м.н. детали машин. москва, «высшая школа», 1991. page 2
