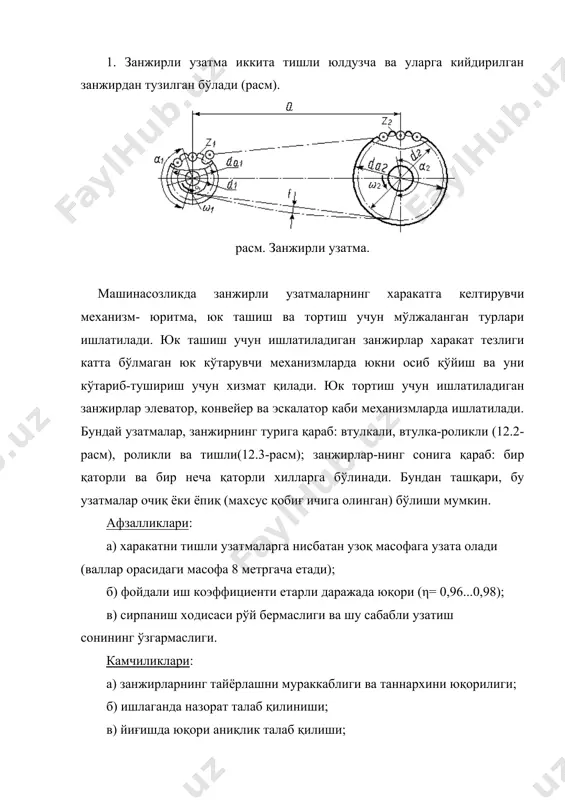

1476969114_65807.doc ú ú ú û ù ê ê ê ë é ÷ ø ö ç è æ - - ÷ ø ö ç è æ + - + - = 2 1 2 2 2 1 2 1 2 8 2 2 4 p z z z z l z z l t a t t [ ] s s £ - = s d b f вt t ) ( 2 [ ] эз в t s b f s s £ = 2 [ ] t p t £ = 2 2 b t d f занжирли узатмалар режа: 1. умумий маълумотлар. 2. узатманинг турлари ва умумий тавсифлари. 3. узатмадаги кучлар. 4. занжирдаги кучланишлар. 1. занжирли узатма иккита тишли юлдузча ва уларга кийдирилган занжирдан тузилган бўлади (расм). расм. занжирли узатма. машинасозликда занжирли узатмаларнинг харакатга келтирувчи механизм- юритма, юк ташиш ва тортиш учун мўлжаланган турлари ишлатилади. юк ташиш учун …

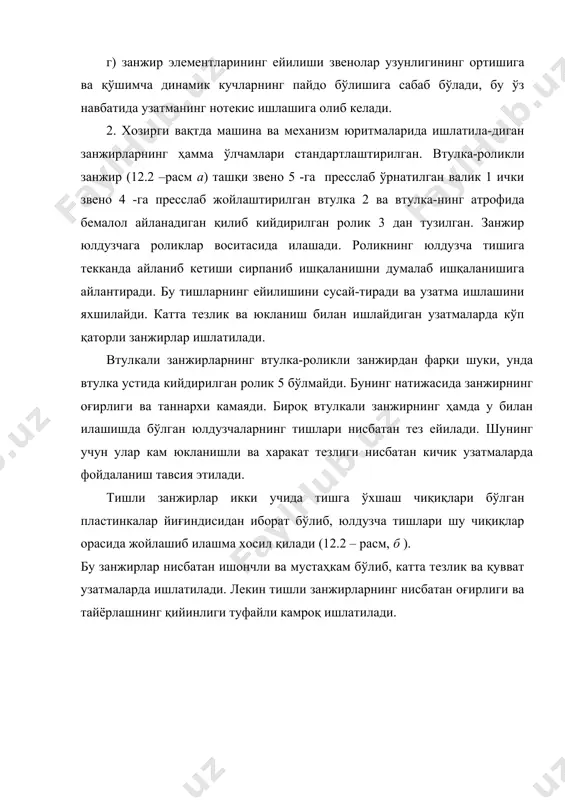

ва втулка-нинг атрофида бемалол айланадиган қилиб кийдирилган ролик 3 дан тузилган. занжир юлдузчага роликлар воситасида илашади. роликнинг юлдузча тишига текканда айланиб кетиши сирпаниб ишқаланишни думалаб ишқаланишига айлантиради. бу тишларнинг ейилишини сусай-тиради ва узатма ишлашини яхшилайди. катта тезлик ва юкланиш билан ишлайдиган узатмаларда кўп қаторли занжирлар ишлатилади. втулкали занжирларнинг втулка-роликли занжирдан фарқи шуки, унда втулка устида кийдирилган ролик 5 бўлмайди. бунинг натижасида занжирнинг оғирлиги ва таннархи камаяди. бироқ втулкали занжирнинг ҳамда у билан илашишда бўлган юлдузчаларнинг тишлари нисбатан тез ейилади. шунинг учун улар кам юкланишли ва харакат тезлиги нисбатан кичик узатмаларда фойдаланиш тавсия этилади. тишли занжирлар икки учида тишга ўхшаш чиқиқлари бўлган пластинкалар йиғиндисидан иборат бўлиб, юлдузча тишлари шу чиқиқлар орасида жойлашиб илашма хосил қилади (12.2 – расм, б ). бу занжирлар нисбатан ишончли ва мустаҳкам бўлиб, катта тезлик ва қувват узатмаларда ишлатилади. лекин тишли занжирларнинг нисбатан оғирлиги ва тайёрлашнинг қийинлиги туфайли камроқ ишлатилади. расм. а -втулка- роликли занжир; б - …

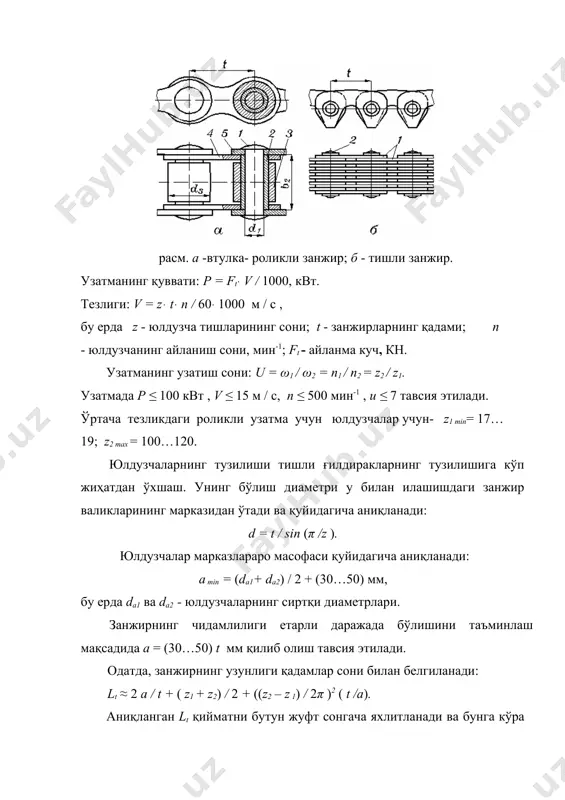

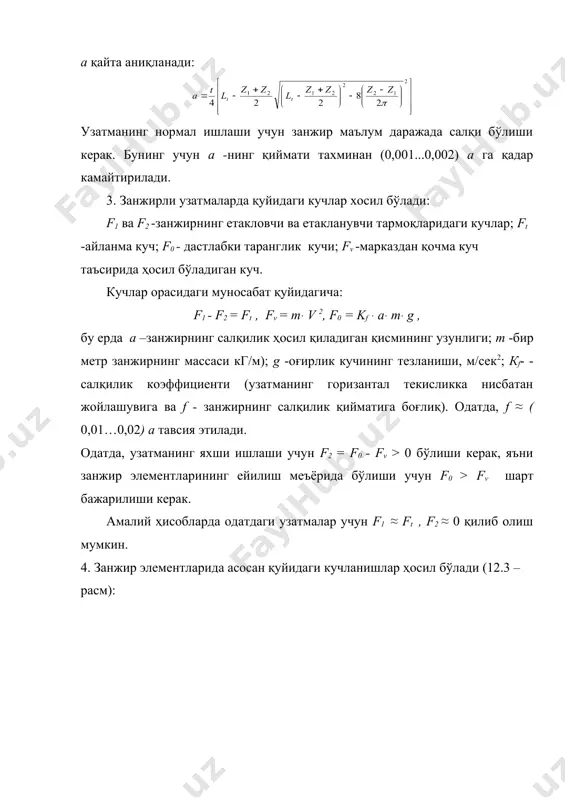

жада бўлишини таъминлаш мақсадида a = (30…50) t мм қилиб олиш тавсия этилади. одатда, занжирнинг узунлиги қадамлар сони билан белгиланади: lt ≈ 2 a / t + ( z1 + z2) / 2 + ((z2 – z 1) / 2π )2 ( t /a). аниқланган lt қийматни бутун жуфт cонгача яхлитланади ва бунга кўра a қайта аниқланади: узатманинг нормал ишлаши учун занжир маълум даражада салқи бўлиши керак. бунинг учун а -нинг қиймати тахминан (0,001...0,002) а га қадар камайтирилади. 3. занжирли узатмаларда қуйидаги кучлар хосил бўлади: f1 ва f2 -занжирнинг етакловчи ва етакланувчи тармоқларидаги кучлар; ft -айланма куч; f0 - дастлабки таранглик кучи; fv -марказдан қочма куч таъсирида ҳосил бўладиган куч. кучлар орасидаги муносабат қуйидагича: f1 - f2 = ft , fv = m ּ v 2, f0 = kf ּ a ּ m ּ g , бу ерда a –занжирнинг салқилик ҳосил қиладиган қисмининг узунлиги; m -бир метр занжирнинг массаси …

b ּ dв ) ≤ [ q ], бу ерда q - шарнирдаги (валик билан втулка ўртасидаги) босим; ft - айланма куч, н; dв –валикнинг диаметри; в - занжирнинг эни; [ q ] - жоиз босим, унинг қиймати занжирнинг қадамига ва етакчи юлдузчанинг айланиш сонига кўра жадвалда берилади. адабиётлар: 1. сулаймонов и. и. машина деталлари. тошкент нашриёти, 1988. 2. тожибоев р.н., жўраев а.ж. машина деталлари. тошкент, «ўқитувчи», 2002 3. пятаев а.в., муҳаммаджонов б.к. машина деталлари. ўқув қўлланма., тошкент, 2004. 4. иванов м.н. детали машин. москва, «высшая школа», 1991. _1065609734.unknown _1065609964.unknown _1065609986.unknown _1065606403.unknown
