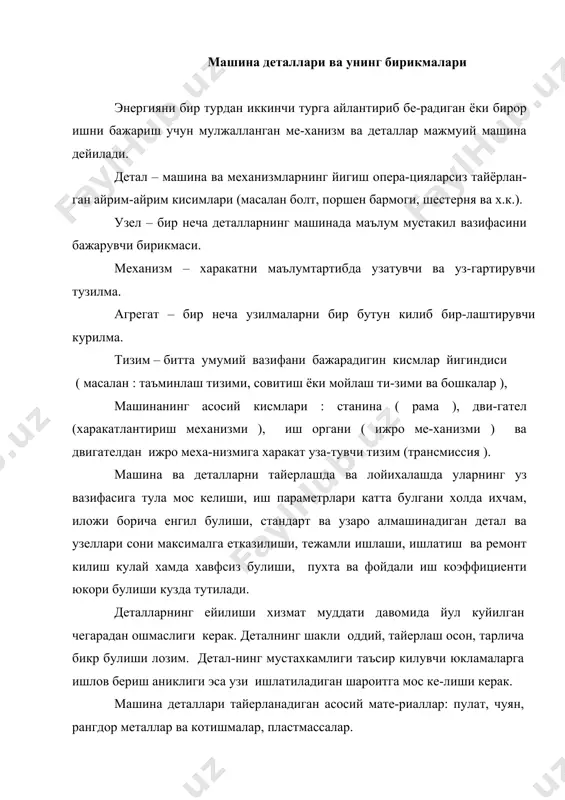

1403186734_43777.doc машина деталлари тугрисида умумий маълумотлар, узатмалар режа : 1. машина деталлари ва унинг бирикмалари 2. шпонкали ва шлицали брикмалар 3. валлар , уклар , подшипниклар ва бириктириш муфталари 4. парчин михли ва пайванд брикмалар 5. фрикцион узатма 6. тасмали узатма 7. тишли узатма 8. червякли узатма 9. занжирли узатма машина деталлари ва унинг бирикмалари энергияни бир турдан иккинчи турга айлантириб бе-радиган ёки бирор ишни бажариш учун мулжалланган ме-ханизм ва деталлар мажмуий машина дейилади. детал – машина ва механизмларнинг йигиш опера-цияларсиз тайёрлан-ган айрим-айрим кисимлари (масалан болт, поршен бармоги, шестерня ва х.к.). узел – бир неча деталларнинг машинада маълум мустакил вазифасини бажарувчи бирикмаси. механизм – харакатни маълумтартибда узатувчи ва уз-гартирувчи тузилма. агрегат – бир неча узилмаларни бир бутун килиб бир-лаштирувчи курилма. тизим – битта умумий вазифани бажарадигин кисмлар йигиндиси ( масалан : таъминлаш тизими, совитиш ёки мойлаш ти-зими ва бошкалар ), машинанинг асосий кисмлари : станина ( рама ), дви-гател (харакатлантириш …

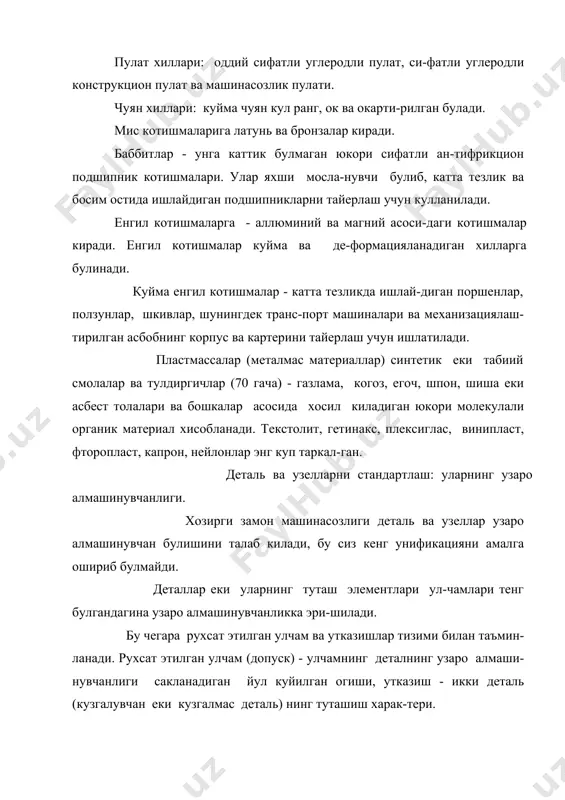

леродли пулат, си-фатли углеродли конструкцион пулат ва машинасозлик пулати. чуян хиллари: куйма чуян кул ранг, ок ва окарти-рилган булади. мис котишмаларига латунь ва бронзалар киради. баббитлар - унга каттик булмаган юкори сифатли ан-тифрикцион подшипник котишмалари. улар яхши мосла-нувчи булиб, катта тезлик ва босим остида ишлайдиган подшипникларни тайерлаш учун кулланилади. енгил котишмаларга - аллюминий ва магний асоси-даги котишмалар киради. енгил котишмалар куйма ва де-формацияланадиган хилларга булинади. куйма енгил котишмалар - катта тезликда ишлай-диган поршенлар, ползунлар, шкивлар, шунингдек транс-порт машиналари ва механизациялаш-тирилган асбобнинг корпус ва картерини тайерлаш учун ишлатилади. пластмассалар (металмас материаллар) синтетик еки табиий смолалар ва тулдиргичлар (70 гача) - газлама, когоз, егоч, шпон, шиша еки асбест толалари ва бошкалар асосида хосил киладиган юкори молекулали органик материал хисобланади. текстолит, гетинакс, плексиглас, винипласт, фторопласт, капрон, нейлонлар энг куп таркал-ган. деталь ва узелларни стандартлаш: уларнинг узаро алмашинувчанлиги. хозирги замон машинасозлиги деталь ва узеллар узаро алмашинувчан булишини талаб килади, бу сиз кенг унификацияни амалга …

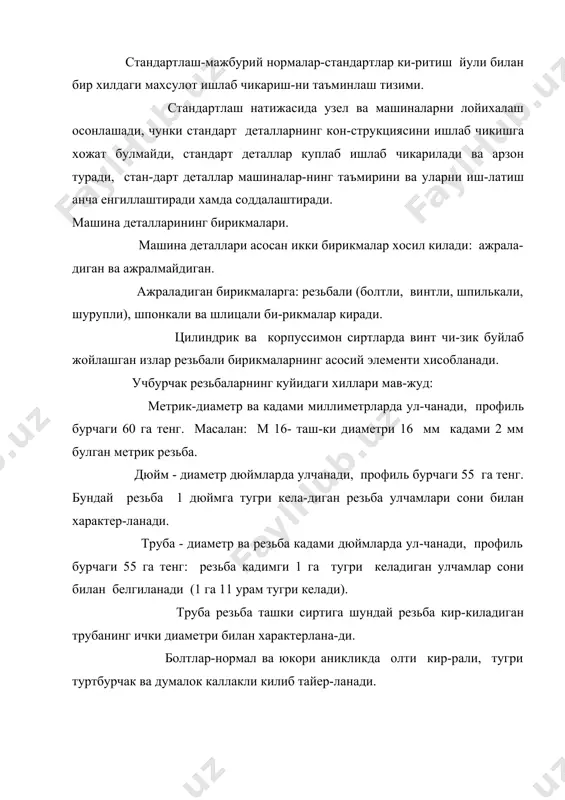

иллаштиради хамда соддалаштиради. машина деталларининг бирикмалари. машина деталлари асосан икки бирикмалар хосил килади: ажрала-диган ва ажралмайдиган. ажраладиган бирикмаларга: резьбали (болтли, винтли, шпилькали, шурупли), шпонкали ва шлицали би-рикмалар киради. цилиндрик ва корпуссимон сиртларда винт чи-зик буйлаб жойлашган излар резьбали бирикмаларнинг асосий элементи хисобланади. учбурчак резьбаларнинг куйидаги хиллари мав-жуд: метрик-диаметр ва кадами миллиметрларда ул-чанади, профиль бурчаги 60 га тенг. масалан: м 16- таш-ки диаметри 16 мм кадами 2 мм булган метрик резьба. дюйм - диаметр дюймларда улчанади, профиль бурчаги 55 га тенг. бундай резьба 1 дюймга тугри кела-диган резьба улчамлари сони билан характер-ланади. труба - диаметр ва резьба кадами дюймларда ул-чанади, профиль бурчаги 55 га тенг: резьба кадимги 1 га тугри келадиган улчамлар сони билан белгиланади (1 га 11 урам тугри келади). труба резьба ташки сиртига шундай резьба кир-киладиган трубанинг ички диаметри билан характерлана-ди. болтлар-нормал ва юкори аникликда олти кир-рали, тугри туртбурчак ва думалок каллакли килиб тайер-ланади. шпилькалар - иккала учига резьба …

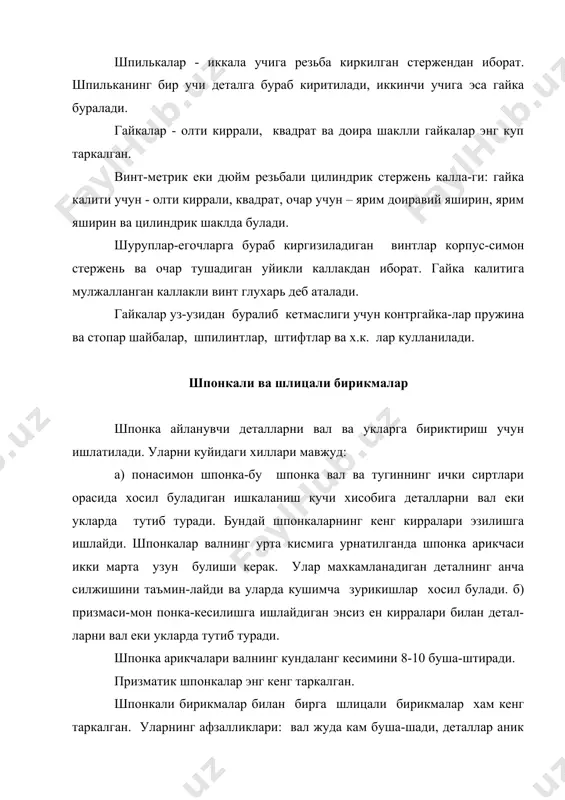

иннинг ички сиртлари орасида хосил буладиган ишкаланиш кучи хисобига деталларни вал еки укларда тутиб туради. бундай шпонкаларнинг кенг кирралари эзилишга ишлайди. шпонкалар валнинг урта кисмига урнатилганда шпонка арикчаси икки марта узун булиши керак. улар махкамланадиган деталнинг анча силжишини таъмин-лайди ва уларда кушимча зурикишлар хосил булади. б) призмаси-мон понка-кесилишга ишлайдиган энсиз ен кирралари билан детал-ларни вал еки укларда тутиб туради. шпонка арикчалари валнинг кундаланг кесимини 8-10 буша-штиради. призматик шпонкалар энг кенг таркалган. шпонкали бирикмалар билан бирга шлицали бирикмалар хам кенг таркалган. уларнинг афзалликлари: вал жуда кам буша-шади, деталлар аник мар-казланади, шлицалар сонини купайтириш хисобига шлицалардаги зурикишни камайтиришга имкон тугила-ди. битта валда 4 дан 20 тагача шлица ясаш мумкин. шлицали бирикмалар шлицани эзилишга хисоблаб текшири-лади. парчин михли ва пайванд бирикмалар парчин михли ва пайванд бирикмалар ажралмас бирикма-лар турига киради. бундай бирикмаларни ажратиш учун бирикти-риладиган ва бириктирадиган деталларни бузиш еки уларга ши-каст етказиш керак. парчин михли чокларнинг куйидаги хиллари мавжуд: а) мус-тахкам (металлконструкциялар-фермалар, …

ради: улар айланувчан ва кузгалмас булиши мумкин. валлар машиналар-нинг айланувчан кисмларини тутиб туриш билан бирга айланма ха-ракат хам узатади. буйинлар, шиплар ва товонлар. вал ва укларнинг таянчларга кундаланг юклама узатадиган кисмлари буйинлар (агар оралик участка хисобланса) ва шиплар (агар учлари хисобланса)дейилади. вал ва укларнинг таянчларга буйлама юклама узатадиган кисмлари товонлар дейилади. товонлар устки, остки ва уртадаги хилларга булинади. шиплар купрок цилиндрик, конуссимон, шар-симон килиб тайерланади. буйинлар йуниб тайерланади, одатда, буйин диаметри вал диаметридан кичик булади. товонларнинг ци-линдрик, тароксимон, шарсимон хиллари мавжуд. подшипниклар асосан икки хилда булади: сирпаниб ишкала-надиган ва думалаб ишкаланадиган подшипниклар. сирпаниб ишкаланиш таянчлари рама ва станиналарнинг йу-ниб кенгайтирилган тешикларига урнатиладиган подшипниклар, берк подшипниклар, ажра-тиладиган подшипниклардир. уларнинг хаммасида, одатда бронза, чуян еки пластмассадан ясалган куйма втулкалар булади. металл втулка ва вкладишлар антифракцион котишмалардан куйилиши мумкин. думалаб ишкаланиш таянчлари думалаш жисмлари шаклига караб, шарикли ва роликли подшипникларга: юклама йуналишига караб, радиал айланиш укига перпендикуляр йуналишдаги юклама-ларни кабул килувчи радиал ук …
