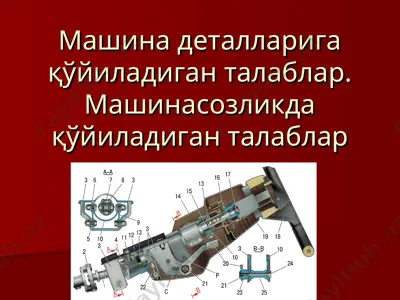

машина деталларига қўйиладиган талаблар. машинасозликда қўйиладиган талаблар

PPT 733.0 KB Free download

Page preview (5 pages)

Scroll down 👇

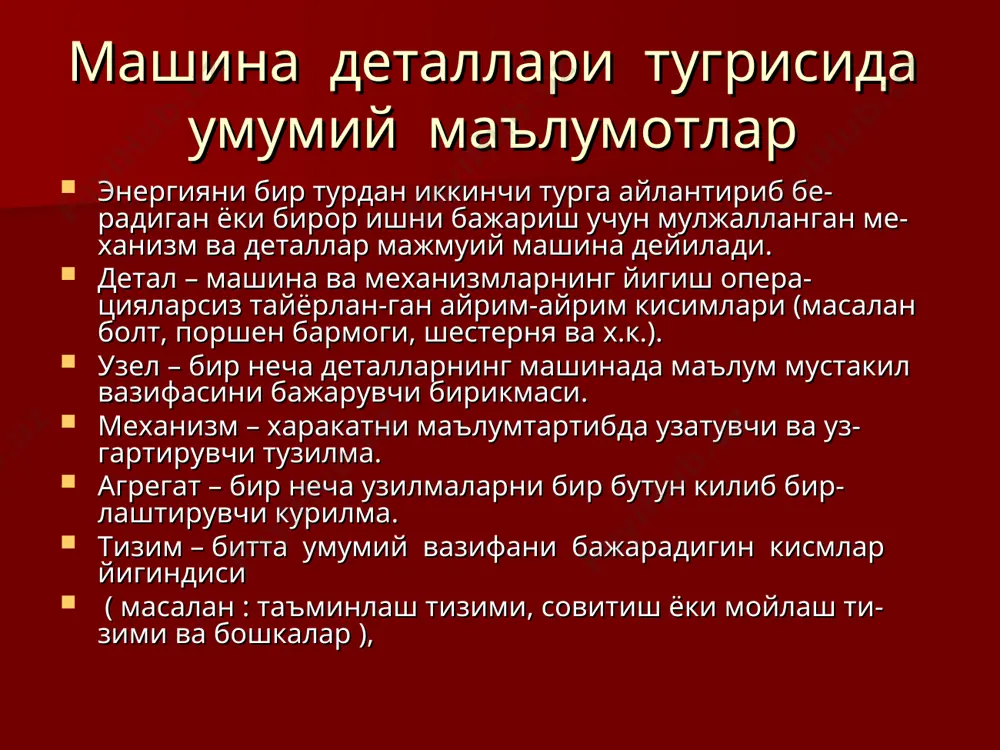

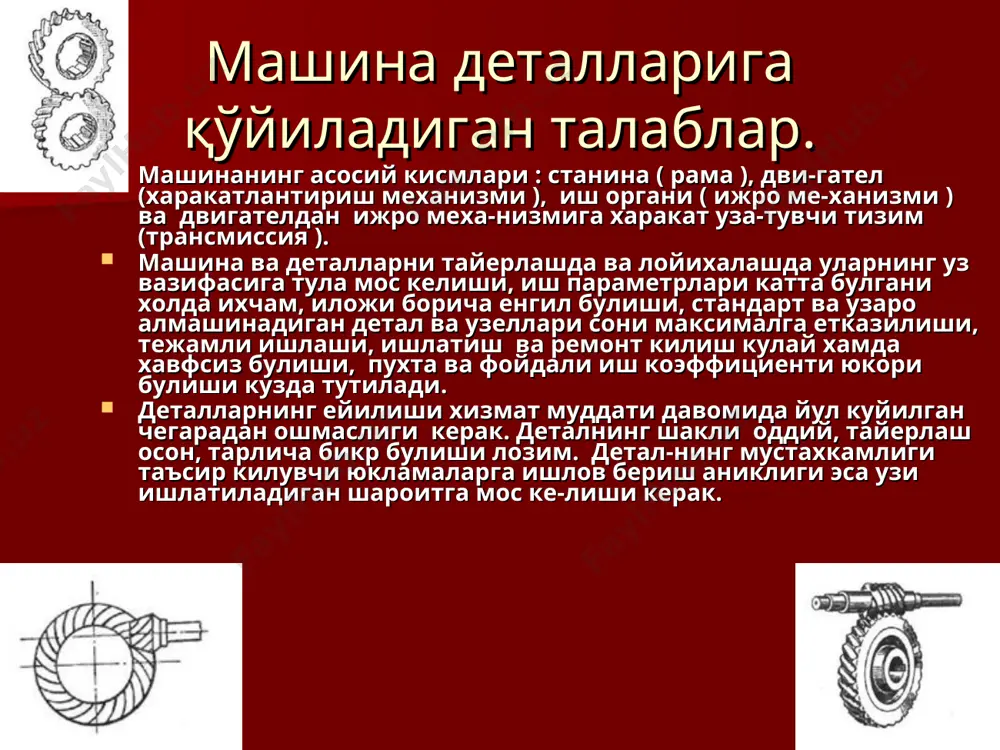

1475924936_63342.ppt слайд 1 машина деталларига қўйиладиган талаблар. машинасозликда қўйиладиган талаблар машина деталлари тугрисида умумий маълумотлар энергияни бир турдан иккинчи турга айлантириб бе-радиган ёки бирор ишни бажариш учун мулжалланган ме-ханизм ва деталлар мажмуий машина дейилади. детал – машина ва механизмларнинг йигиш опера-цияларсиз тайёрлан-ган айрим-айрим кисимлари (масалан болт, поршен бармоги, шестерня ва х.к.). узел – бир неча деталларнинг машинада маълум мустакил вазифасини бажарувчи бирикмаси. механизм – харакатни маълумтартибда узатувчи ва уз-гартирувчи тузилма. агрегат – бир неча узилмаларни бир бутун килиб бир-лаштирувчи курилма. тизим – битта умумий вазифани бажарадигин кисмлар йигиндиси ( масалан : таъминлаш тизими, совитиш ёки мойлаш ти-зими ва бошкалар ), машина деталларига қўйиладиган талаблар. машинанинг асосий кисмлари : станина ( рама ), дви-гател (харакатлантириш механизми ), иш органи ( ижро ме-ханизми ) ва двигателдан ижро меха-низмига харакат уза-тувчи тизим (трансмиссия ). машина ва деталларни тайерлашда ва лойихалашда уларнинг уз вазифасига тула мос келиши, иш параметрлари катта булгани холда ихчам, иложи …

битлар - унга каттик булмаган юкори сифатли ан-тифрикцион подшипник котишмалари. улар яхши мосла-нувчи булиб, катта тезлик ва босим остида ишлайдиган подшипникларни тайерлаш учун кулланилади. енгил котишмаларга - аллюминий ва магний асоси-даги котишмалар киради. енгил котишмалар куйма ва де-формацияланадиган хилларга булинади. куйма енгил котишмалар - катта тезликда ишлай-диган поршенлар, ползунлар, шкивлар, шунингдек транс-порт машиналари ва механизациялаш-тирилган асбобнинг корпус ва картерини тайерлаш учун ишлатилади. деталь ва узелларни стандартлаш: уларнинг узаро алмашинувчанлиги. хозирги замон машинасозлиги деталь ва узеллар узаро алмашинувчан булишини талаб килади, бу сиз кенг унификацияни амалга ошириб булмайди. деталлар еки уларнинг туташ элементлари ул-чамлари тенг булгандагина узаро алмашинувчанликка эри-шилади. роликли подшипниклар калта ва узун роликли килиб ишлаб чикарилади. узун роликли подшипниклар яхлит, ичи буш ва урама роликли булиши мумкин. ичи буш ва урама роликли подшипник-лар узгарувчан юкламаларни кабул килиш хусусиятига эга. калта роликли подшипниклар цилиндрик, конуссимон ва сферик ролик-ли булиши мумкин. сферик роликлар узи созланадиган подшип-никларга куйилади. игнали подшипниклар сирпаниб ишкаланиш …

булмайди, стандарт деталлар куплаб ишлаб чикарилади ва арзон туради, стан-дарт деталлар машиналар-нинг таъмирини ва уларни иш-латиш анча енгиллаштиради хамда соддалаштиради. машина деталларининг бирикмалари. машина деталлари асосан икки бирикмалар хосил килади: ажраладиган ва ажралмайдиган. ажраладиган бирикмаларга: резьбали (болтли, винтли, шпилькали, шурупли), шпонкали ва шлицали би-рикмалар киради. цилиндрик ва корпуссимон сиртларда винт чи-зик буйлаб жойлашган излар резьбали бирикмаларнинг асосий элементи хисобланади. учбурчак резьбаларнинг куйидаги хиллари мав-жуд: метрик-диаметр ва кадами миллиметрларда ул-чанади, профиль бурчаги 60 га тенг. масалан: м 16- таш-ки диаметри 16 мм кадами 2 мм булган метрик резьба. дюйм - диаметр дюймларда улчанади, профиль бурчаги 55 га тенг. бундай резьба 1 дюймга тугри кела-диган резьба улчамлари сони билан характер-ланади. труба - диаметр ва резьба кадами дюймларда ул-чанади, профиль бурчаги 55 га тенг: резьба кадимги 1 га тугри келадиган улчамлар сони билан белгиланади (1 га 11 урам тугри келади). труба резьба ташки сиртига шундай резьба кир-киладиган трубанинг ички диаметри билан характерлана-ди. болтлар-нормал …

(эластик халкаси булган бармоги бор дискли, лентали). б) тишлашиш, кулачокли (тугри ва спираль кулачокли) ва фрикцион (дискли, конуссимон ва лентали). в) ортикча юклама юз берганда вални автоматик ажратувчи саклагич муфта. бунда муфтанинг кесилувчи штифти узилади еки кия кулачокли булган ярим муфта валларни ажратади. ута ортикча юкламада пружина таъсирида сикилган етакланувчи ярим муфта сурилади, етакчи муфта хам кия кулачоклар остида сакраб, етакланувчи муфтага нисбатан айланади. фрикцион муфта саклагич муфталар хисобланади. ута ортикча юкламада бундай муфталар шовкинсиз, такилламай ишлайди. кўп миқдордаги бир хил деталларни ёки бир турдаги йиғиш бирликларини тайёрлаш технологиясини бўлакларга бўлганда шундай бўлиш керакки, уларни бир хил вақт бирлиги ичида бир иш жойида бажариш мумкин бўлсин. шундай қилиб технологик жараён ўз навбатида технологик амаллардан ташкил топади. технологик амал деб бир иш жойида бажариладиган ва тех нологик жараённинг тугалланган бир қисмига айтилади. масалан, цилиндрлар блоки гилзасини йўниш, хонинглаш ёки сийқалаш. булар алоҳида олинганда ҳар бири бир амал бўлиб, комплекс ҳолда эса …

бир сурилиш ва тезлигини танлаб олиб қўйиш ҳам ростлаш ҳисобланади. заготовкага кесиб ишлов беришда бир қанча қўшимча ҳаракатлар амалга оширилади, масалан, заготовкани дастгоҳга ўрнатиш ва қотириш, ишлов бериб бўлгандан сўнг уни дастгоҳдан олиш, дастгоҳни юргазиш ва ишловдан сунг тўхтатиш ва бошқалар. қўшимча ҳаракатлар детал сифатини ўзгартирмайди, аммо бу ҳаракатлар асосий ишлов бериш ҳаракатларининг бажарилишини таъминлайди.
