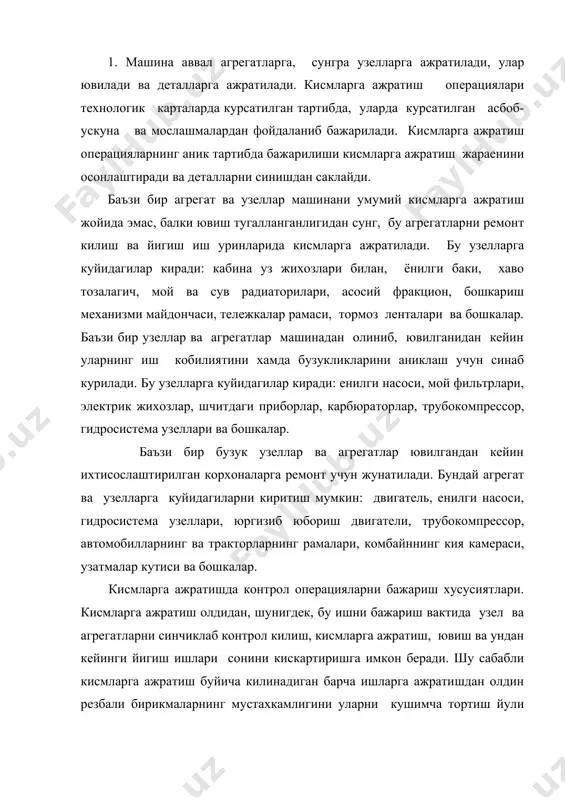

1404366663_52804.doc машина ва агрегатларни бўлакларга ажратиш ва комплектлаш режа: 1. машина агрегатларини кисмларга ажратиш кетма-кетлиги ва умумий коидалари. 2. ажратишда ишлатиладиган воситалар. 3. деталларни нуксонлаш тартиби ва уларда учрайдиган нуксонлар таснифи. 4. кисмларга ажратишда техника хавфсизлик коидалари. 1. машина аввал агрегатларга, сунгра узелларга ажратилади, улар ювилади ва деталларга ажратилади. кисмларга ажратиш операциялари технологик карталарда курсатилган тартибда, уларда курсатилган асбоб-ускуна ва мослашмалардан фойдаланиб бажарилади. кисмларга ажратиш операцияларнинг аник тартибда бажарилиши кисмларга ажратиш жараенини осонлаштиради ва деталларни синишдан саклайди. баъзи бир агрегат ва узеллар машинани умумий кисмларга ажратиш жойида эмас, балки ювиш тугалланганлигидан сунг, бу агрегатларни ремонт килиш ва йигиш иш уринларида кисмларга ажратилади. бу узелларга куйидагилар киради: кабина уз жихозлари билан, ёнилги баки, хаво тозалагич, мой ва сув радиаторилари, асосий фракцион, бошкариш механизми майдончаси, тележкалар рамаси, тормоз ленталари ва бошкалар. баъзи бир узеллар ва агрегатлар машинадан олиниб, ювилганидан кейин уларнинг иш кобилиятини хамда бузукликларини аниклаш учун синаб курилади. бу узелларга куйидагилар …

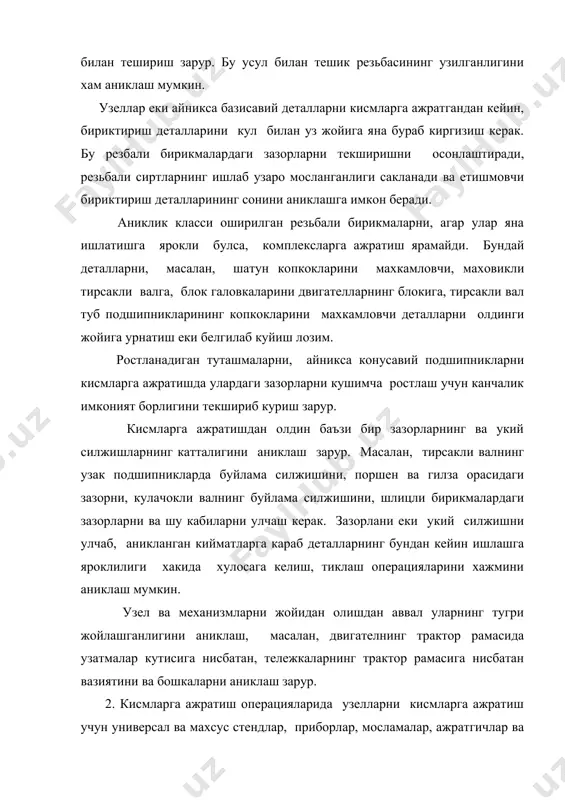

сонини кискартиришга имкон беради. шу сабабли кисмларга ажратиш буйича килинадиган барча ишларга ажратишдан олдин резбали бирикмаларнинг мустахкамлигини уларни кушимча тортиш йули билан тешириш зарур. бу усул билан тешик резьбасининг узилганлигини хам аниклаш мумкин. узеллар еки айникса базисавий деталларни кисмларга ажратгандан кейин, бириктириш деталларини кул билан уз жойига яна бураб киргизиш керак. бу резбали бирикмалардаги зазорларни текширишни осонлаштиради, резьбали сиртларнинг ишлаб узаро мосланганлиги сакланади ва етишмовчи бириктириш деталларининг сонини аниклашга имкон беради. аниклик класси оширилган резьбали бирикмаларни, агар улар яна ишлатишга ярокли булса, комплексларга ажратиш ярамайди. бундай деталларни, масалан, шатун копкокларини махкамловчи, маховикли тирсакли валга, блок галовкаларини двигателларнинг блокига, тирсакли вал туб подшипникларининг копкокларини махкамловчи деталларни олдинги жойига урнатиш еки белгилаб куйиш лозим. ростланадиган туташмаларни, айникса конусавий подшипникларни кисмларга ажратишда улардаги зазорларни кушимча ростлаш учун канчалик имконият борлигини текшириб куриш зарур. кисмларга ажратишдан олдин баъзи бир зазорларнинг ва укий силжишларнинг катталигини аниклаш зарур. масалан, тирсакли валнинг узак подшипникларда буйлама силжишини, поршен …

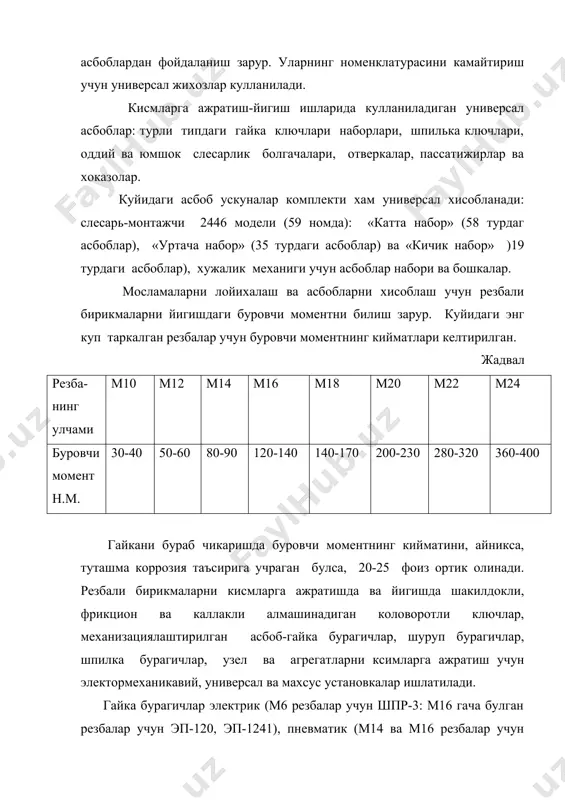

аниш зарур. уларнинг номенклатурасини камайтириш учун универсал жихозлар кулланилади. кисмларга ажратиш-йигиш ишларида кулланиладиган универсал асбоблар: турли типдаги гайка ключлари наборлари, шпилька ключлари, оддий ва юмшок слесарлик болгачалари, отверкалар, пассатижирлар ва хоказолар. куйидаги асбоб ускуналар комплекти хам универсал хисобланади: слесарь-монтажчи 2446 модели (59 номда): «катта набор» (58 турдаг асбоблар), «уртача набор» (35 турдаги асбоблар) ва «кичик набор» )19 турдаги асбоблар), хужалик механиги учун асбоблар набори ва бошкалар. мосламаларни лойихалаш ва асбобларни хисоблаш учун резбали бирикмаларни йигишдаги буровчи моментни билиш зарур. куйидаги энг куп таркалган резбалар учун буровчи моментнинг кийматлари келтирилган. жадвал резба-нинг улчами м10 м12 м14 м16 м18 м20 м22 м24 буровчи момент н.м. 30-40 50-60 80-90 120-140 140-170 200-230 280-320 360-400 гайкани бураб чикаришда буровчи моментнинг кийматини, айникса, туташма коррозия таъсирига учраган булса, 20-25 фоиз ортик олинади. резбали бирикмаларни кисмларга ажратишда ва йигишда шакилдокли, фрикцион ва каллакли алмашинадиган коловоротли ключлар, механизациялаштирилган асбоб-гайка бурагичлар, шуруп бурагичлар, шпилка бурагичлар, узел ва агрегатларни …

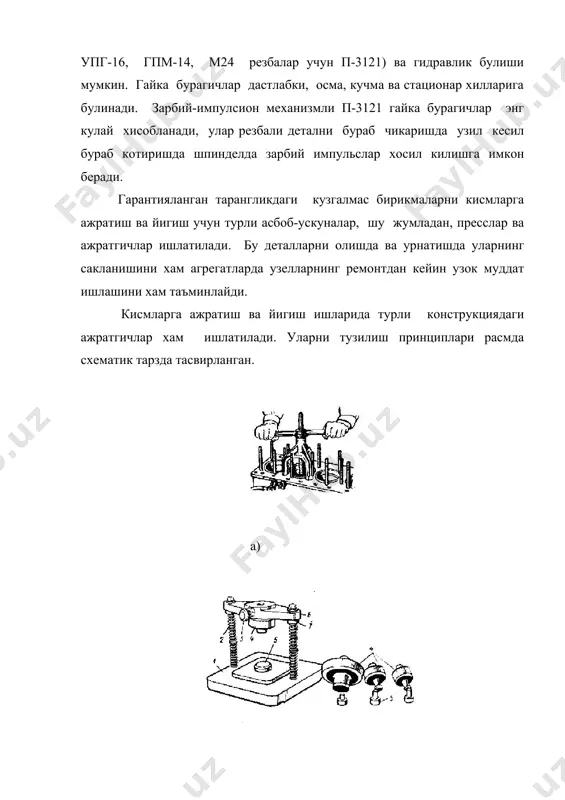

инг сакланишини хам агрегатларда узелларнинг ремонтдан кейин узок муддат ишлашини хам таъминлайди. кисмларга ажратиш ва йигиш ишларида турли конструкциядаги ажратгичлар хам ишлатилади. уларни тузилиш принциплари расмда схематик тарзда тасвирланган. а) б) расм. ажратгичларнинг схемалари. а) блокдаги гилзаларни чикариб олгич схемаси: б) думалаш подшипникларининг чикариб олгич схемаси. па-413 модели 0,25 мн кучли вертикал гидравликавий пресснинг гидронасоси кувватини 7 квт булган электрик двигателдан харакатга келтирилади. детални кайта пресслаш учун у пресснинг плитасига куйилади. детални тугрилашда унга 3 ва аравача 4 урнатилади, уларнинг роликлари ва призмаларида эса тугриланадиган буюм туради. пресс таксимлагич оркали дастлабки еки оек педали билан бошкарилади. поршен йули 500 мм га тенг, иш йули тезлиги эса 24 ммғсек. кисмларга ажратиш-йигиш ва ремонт ишларида турли агрегатлар, узеллар ва катта деталларни жойидан олиш хамда ташиш ишлари бажарилади. бу ишлар кутариш-ташиш ускуналари ердамида бажарилади. 3. деталларни кирдан ювиб, тозалангандан кейин ярокли-яроксизларга ажратилади, яъни нуксонларни аниклаш максадида текширилади ва уч гурухга: кейинчалик фойдаланишга ярокли, …

иентларини аниклаш еки уларга тузатиш критиш имконини беради. ишга ярокли деталлар саралангандан кейин корхонанинг комплектлаш участкасига, сунгра машина агрегатларини йигишга, яроксизлари эса чикиндилар омборига юборилади. таъмир талаб деталлар таъмирлашни кутаетган деталлар омборига ва тегишли тиклаш участкаларига жунатилади. деталларни ярокли-яроксизларга ажратиш ва саралаш техник шартлари карта куринишида булиб, унда хар кайси деталга оид куйидаги маълумотлар келтирилади: детал тугрисида умумий маълумотлар: деталдаги нуксонлар руйхати: нуксонларини бартарф этиш усуллари: таъмирсиз рухсат этиладиган улчамлар ва нуксонларни бартараф этишнинг тавсия этилган усуллари. деталларни ярокли-яроксизга ажратишда вактни тежаш максадида куйидаги тартибда амал килинади. деталларни ташки томондаш куздан кечириб йирик дарзлар, тешилган-ерилган, синган, тирналган, чизилган, зангланган жойлар аникланади. деталлар иш сиртларининг узаро жойлашишдаги ва деталлар ашесининг физик-механик хоссаларидаги нуксонлар махсус мосламалар ердамида аникланади. кузга куринмайдиган нуксонлар аниклангандан кейин деталлар иш сиртларининг улчамлари ва геометрик шакли текширилади. турли жараенларнинг биргаликда деталларга курсатган таъсири натижасида улар нуксонлар пайдо булади. нуксонларнинг тури жуда куп булиб, уларни куйидаги беш гурухга булиш …
