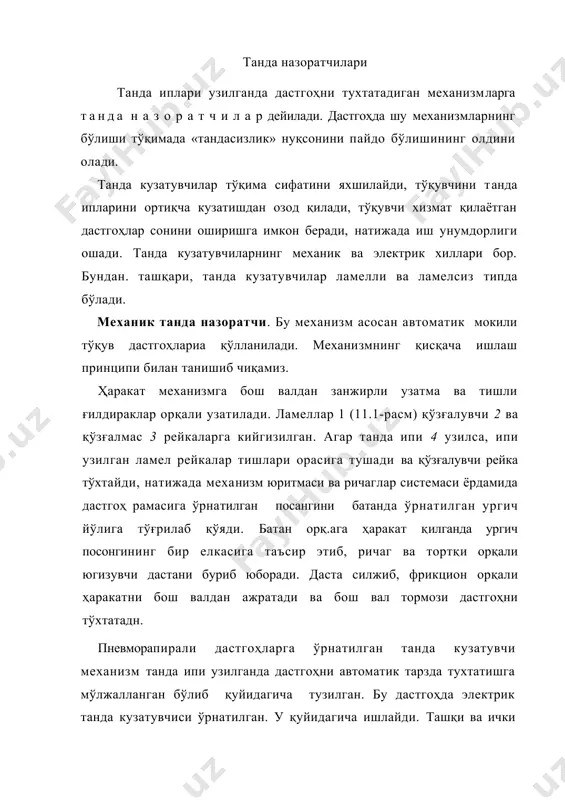

1403702540_46233.doc тўқув жараёнини назорат қилувчи автоматик мосламалар режа: 1. танда назоратчилари 2. ламеллар зичлиги 3. арқоқ назоратчилари 4. ламелларнинг ўлчамлари ва массаси танда назоратчилари танда иплари узилганда дастгоҳни тухтатадиган механизмларга танда н а з о р а т ч и л а р дейилади. дастгоҳда шу механизмларнинг бўлиши тўқимада «тандасизлик» нуқсонини пайдо бўлишининг олдини олади. танда кузатувчилар тўқима сифатини яхшилайди, тўқувчини танда ипларини ортиқча кузатишдан озод қилади, тўқувчи хизмат қилаётган дастгоҳлар сонини оширишга имкон беради, натижада иш унумдорлиги ошади. танда кузатувчиларнинг механик ва электрик хиллари бор. бундан. ташқари, танда кузатувчилар ламелли ва ламелсиз типда бўлади. механик танда назоратчи. бу механизм асосан автоматик мокили тўқув дастгоҳлариа қўлланилади. механизмнинг қисқача ишлаш принципи билан танишиб чиқамиз. ҳаракат механизмга бош валдан занжирли узатма ва тишли ғилдираклар орқали узатилади. ламеллар 1 (11.1-расм) қўзғалувчи 2 ва қўзғалмас 3 рейкаларга кийгизилган. агар танда ипи 4 узилса, ипи узилган ламел рейкалар тишлари орасига тушади ва қўзғалувчи рейка тўхтайди, …

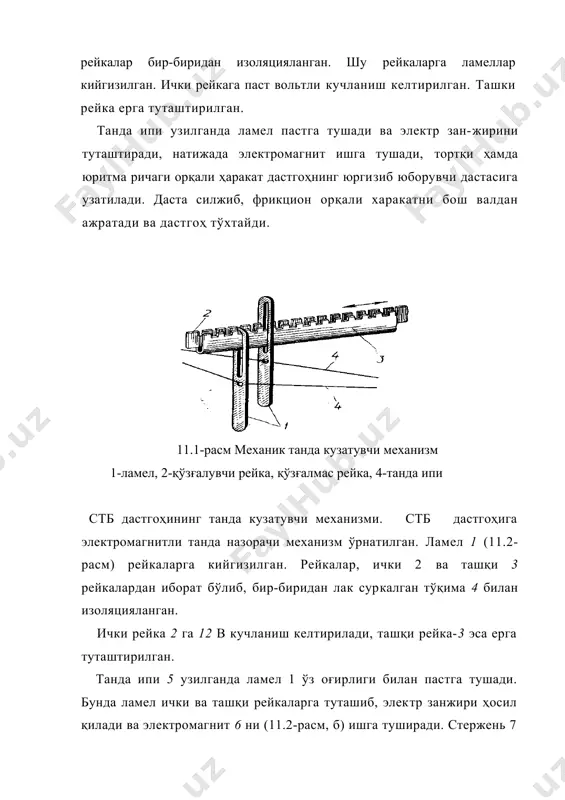

атижада электромагнит ишга тушади, тортқи ҳамда юритма ричаги орқали ҳаракат дастгоҳнинг юргизиб юборувчи дастасига узатилади. даста силжиб, фрикцион орқали харакатни бош валдан ажратади ва дастгоҳ тўхтайди. 11.1-расм механик танда кузатувчи механизм 1-ламел, 2-қўзғалувчи рейка, қўзғалмас рейка, 4-танда ипи стб дастгоҳининг танда кузатувчи механизми. стб дастгоҳига электромагнитли танда назорачи механизм ўрнатилган. ламел 1 (11.2-расм) рейкаларга кийгизилган. рейкалар, ички 2 ва ташқи 3 рейкалардан иборат бўлиб, бир-биридан лак суркалган тўқима 4 билан изоляцияланган. ички рейка 2 га 12 в кучланиш келтирилади, ташқи рейка-3 эса ерга туташтирилган. танда ипи 5 узилганда ламел 1 ўз оғирлиги билан пастга тушади. бунда ламел ички ва ташқи рейкаларга туташиб, электр занжири ҳосил қилади ва электромагнит 6 ни (11.2-расм, б) ишга туширади. стержень 7 электромагнит ўзаги билан боғланган; у пастга тушаётиб, пружина 8 ни сиқади ва планка 9 ни болт 10 қаршисига келтиради. болт 10 ричаг 11 да ўрнатилган. ричаг 11 да ролик 12 ўрнатилган, бу ролик кулачок …

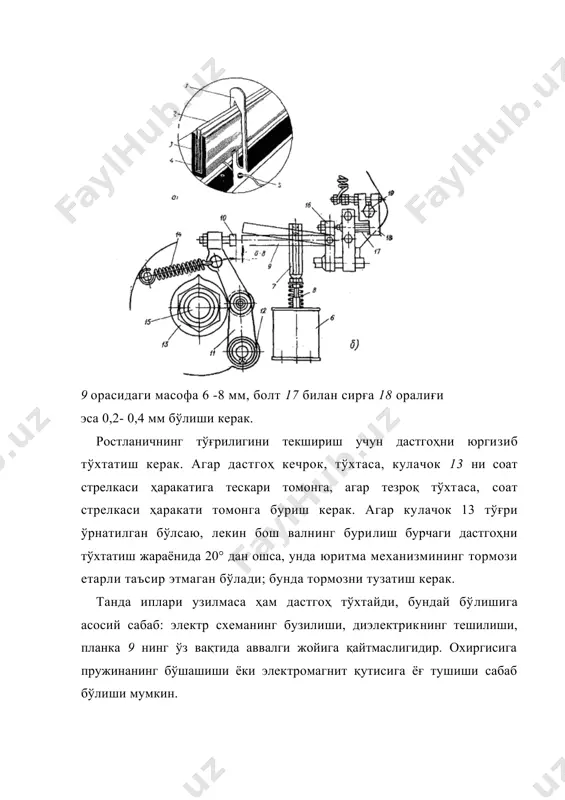

н дастгоҳни юргизиб тўхтатиш керак. агар дастгоҳ кечрок, тўхтаса, кулачок 13 ни соат стрелкаси ҳаракатига тескари томонга, агар тезроқ тўхтаса, соат стрелкаси ҳаракати томонга буриш керак. агар кулачок 13 тўғри ўрнатилган бўлсаю, лекин бош валнинг бурилиш бурчаги дастгоҳни тўхтатиш жараёнида 20° дан ошса, унда юритма механизмининг тормози етарли таъсир этмаган бўлади; бунда тормозни тузатиш керак. танда иплари узилмаса ҳам дастгоҳ тўхтайди, бундай бўлишига асосий сабаб: электр схеманинг бузилиши, диэлектрикнинг тешилиши, планка 9 нинг ўз вақтида аввалги жойига қайтмаслигидир. охиргисига пружинанинг бўшашиши ёки электромагнит қутисига ёғ тушиши сабаб бўлиши мумкин. ип узилса ҳам дастгоҳ тўхтамайди; бунда тўқимада «тандасизлик» нуқсони ва ипларнинг бир-бири билан чувашиб тўқимада ўрилиш нақшини бузилиш нуқсони пайдо бўлади; бунга сабаб болт 10 билан планка 9 ва болт 7 билан сирға 18 орасидаги масо- фаларнинг ортишидир ёки ламелларнинг зичлиги нормадан ошиб кетишидир. электрик танда кузатувчи механизмида қуйидаги шартлар ба-жарилганда у аниқ ишлаши мумкин: ички рейка билан ташқи рейка ўртасидаги …

э — ёпиқ шаклдаги ламел; лоэ — очиқ шаклдаги ламел. бу ламеллар электрик танда кузатувчи механизмларда қўлланилади. қуйида пахта толасидан тайёрланган танда ипларининг чизиқли зичлигига қараб ҳар хил ўлчамдаги ва массадаги ламеллар келтирилган (11.1-жадвал). ламел приборидаги рейкаларнинг сони ва битта рейкадаги ламелларнинг сони танда иплари сонига ва ипларнинг чизиқли зичлигига қараб қабул қилинади. 11.2-жадвалда ипларнинг чизиқий зичлигига мос келадиган, ламеллар зичлиги келтирилган. 11.1- жадвал ламелларнинг ўлчамлари ва массаси ламел маркаси ипнинг чизиқли зичлиги (текс) массаси 100та ламел, граммда ламеллар ўлчами, мм эни узунли-ги қалин-лиги лэ-115 11—9 115 9 124 0,16 лэ-160 14-11 160 12 124 0,20 лэ-210 25-14 210 12 124 0,25 лэ-255 41,6-25 255 12 124 0,30 лэ-305 66-4,16 305 12 124 0,36 11.2-жадвал ламеллар зичлиги ипнинг чизиқли зичлиги, текс ламеллар зичлиги, 1 см. га 50 8-10 41,7-20,8 12-13 20-11,8 13-н4 11,0 ва ундан ками 15 -16 арқоқ назоратчилари арқоқ назоратчисининг вазифаси ҳомузада арқоқ ипининг бор ёки йўқлигини текширишдан …

тек-шириб туради. вилканинг қаршисига панжара 3 ўрнатилган. вилканинг горизонтал елкаси ҳалқасимон бўлиб, икки елкали ричаг 4 нинг юқори қисмига ўрнатилган илгак 5 да жойлашган. ричаг 4 ўрта валда жойлашган кулачокдан тебранма ҳаракат олади. 11.3- расм. четки арқоқ вилкаси 1-ламел, 2-арқоқ ипи, 3-панжара, 4-ричаг, 5-илгак, 6-кулачок, 7-ўрта вал арқоқ вилкаси қуйидагича ишлайди. батан олд томонга ҳаракат қилаётганда моки хомузадан ўтиб, панжара билан вилка орасига таранг тортилган арқоқ, ипини ташлайди. арқоқ ипи вилканинг шохчасига урилади ва уни ўз ўқи атрофида айлантирадн. шу пайтда вилканинг ҳалқасимон елкаси илгакдан юқорига кўтарилади. дастгоҳ нормал ишлашини давом эттиради. агар арқоқ, ипи узилса, ҳомузага ип ташланмайди, асосий адабиётлар: 1. каримов и.а. «бизнинг бош мақсадимиз – жамиятни демократлаштириш ва янгилаш, мамлакатни модернизация ва ислоҳот этишдир». т.: «ўзбекистон». 2005 й. 2. николаев с.д. и др. теория процессов, технология и оборудование ткацкого производства. м.: легпромбытмиздат, 1995. 3. талавашек о., сватый в.. бесчелночные ткацкие станки. м.: легпромбытмиздат, 1985. 4. олимбоев э.ш, …
