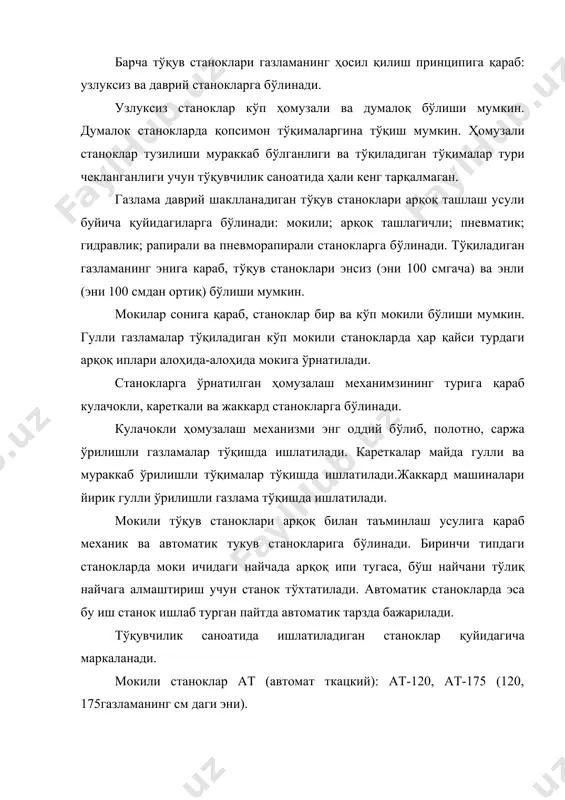

1403256652_44079.doc тўқув станокларининг турлари режа: 1. тўқув цех жиҳозлари. 2. тўқувчилик дастгоҳлари турлари ва ишлаш принципи. 3. стб, ат ва атпр маркали тукув дастгохлари хакида маълумот. 4. тўқув дастгоҳларида асосий ва ёрдамчи механизмлар. барча тўқув станоклари газламанинг ҳосил қилиш принципига қараб: узлуксиз ва даврий станокларга бўлинади. узлуксиз станоклар кўп ҳомузали ва думалоқ бўлиши мумкин. думалок станокларда қопсимон тўқималаргина тўқиш мумкин. ҳомузали станоклар тузилиши мураккаб бўлганлиги ва тўқиладиган тўқималар тури чекланганлиги учун тўқувчилик саноатида ҳали кенг тарқалмаган. газлама даврий шаклланадиган тўқув станоклари арқоқ ташлаш усули буйича қуйидагиларга бўлинади: мокили; арқоқ ташлагичли; пневматик; гидравлик; рапирали ва пневморапирали станокларга бўлинади. тўқиладиган газламанинг энига караб, тўқув станоклари энсиз (эни 100 смгача) ва энли (эни 100 смдан ортиқ) бўлиши мумкин. мокилар сонига қараб, станоклар бир ва кўп мокили бўлиши мумкин. гулли газламалар тўқиладиган кўп мокили станокларда ҳар қайси турдаги арқоқ иплари алоҳида-алоҳида мокига ўрнатилади. станокларга ўрнатилган ҳомузалаш механимзининг турига қараб кулачокли, кареткали ва жаккард станокларга …

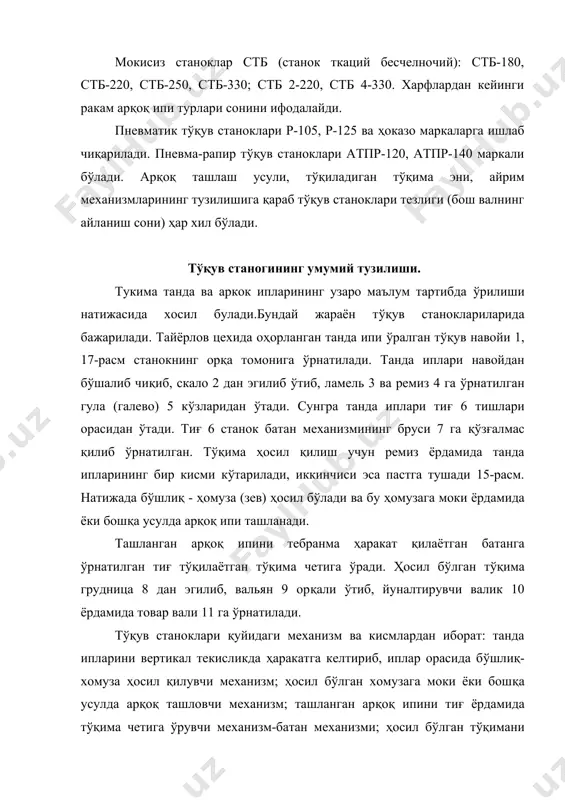

: стб-180, стб-220, стб-250, стб-330; стб 2-220, стб 4-330. харфлардан кейинги ракам арқоқ ипи турлари сонини ифодалайди. пневматик тўқув станоклари р-105, р-125 ва ҳоказо маркаларга ишлаб чиқарилади. пневма-рапир тўқув станоклари атпр-120, атпр-140 маркали бўлади. арқоқ ташлаш усули, тўқиладиган тўқима эни, айрим механизмларининг тузилишига қараб тўқув станоклари тезлиги (бош валнинг айланиш сони) ҳар хил бўлади. тўқув станогининг умумий тузилиши. тукима танда ва аркок ипларининг узаро маълум тартибда ўрилиши натижасида хосил булади.бундай жараён тўқув станоклариларида бажарилади. тайёрлов цехида оҳорланган танда ипи ўралган тўқув навойи 1, 17-расм станокнинг орқа томонига ўрнатилади. танда иплари навойдан бўшалиб чиқиб, скало 2 дан эгилиб ўтиб, ламель 3 ва ремиз 4 га ўрнатилган гула (галево) 5 кўзларидан ўтади. сунгра танда иплари тиғ 6 тишлари орасидан ўтади. тиғ 6 станок батан механизмининг бруси 7 га қўзғалмас қилиб ўрнатилган. тўқима ҳосил қилиш учун ремиз ёрдамида танда ипларининг бир кисми кўтарилади, иккинчиси эса пастга тушади 15-расм. натижада бўшлиқ - ҳомуза (зев) …

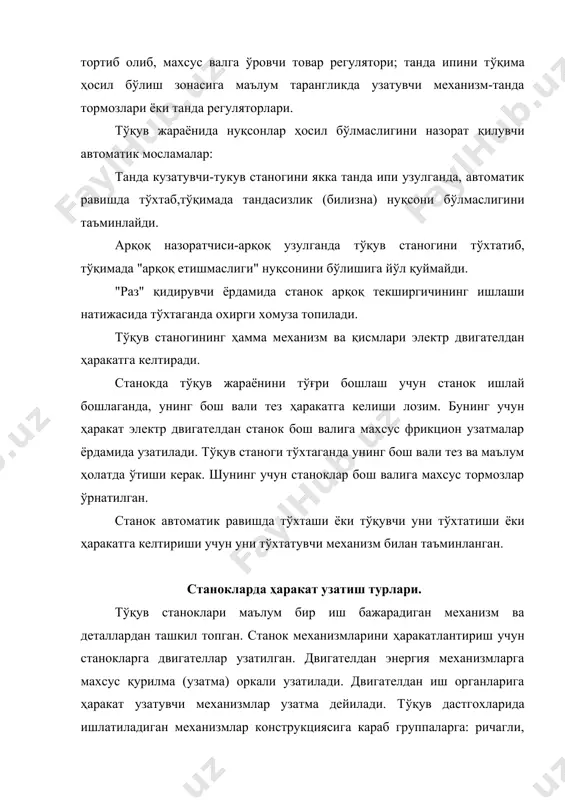

узатувчи-тукув станогини якка танда ипи узулганда, автоматик равишда тўхтаб,тўқимада тандасизлик (билизна) нуқсони бўлмаслигини таъминлайди. арқоқ назоратчиси-арқоқ узулганда тўқув станогини тўхтатиб, тўқимада "арқоқ етишмаслиги" нуқсонини бўлишига йўл қуймайди. "раз" қидирувчи ёрдамида станок арқоқ текширгичининг ишлаши натижасида тўхтаганда охирги хомуза топилади. тўқув станогининг ҳамма механизм ва қисмлари электр двигателдан ҳаракатга келтиради. станокда тўқув жараёнини тўғри бошлаш учун станок ишлай бошлаганда, унинг бош вали тез ҳаракатга келиши лозим. бунинг учун ҳаракат электр двигателдан станок бош валига махсус фрикцион узатмалар ёрдамида узатилади. тўқув станоги тўхтаганда унинг бош вали тез ва маълум ҳолатда ўтиши керак. шунинг учун станоклар бош валига махсус тормозлар ўрнатилган. станок автоматик равишда тўхташи ёки тўқувчи уни тўхтатиши ёки ҳаракатга келтириши учун уни тўхтатувчи механизм билан таъминланган. станокларда ҳаракат узатиш турлари. тўқув станоклари маълум бир иш бажарадиган механизм ва деталлардан ташкил топган. станок механизмларини ҳаракатлантириш учун станокларга двигателлар узатилган. двигателдан энергия механизмларга махсус қурилма (узатма) оркали узатилади. двигателдан иш органларига ҳаракат узатувчи …
