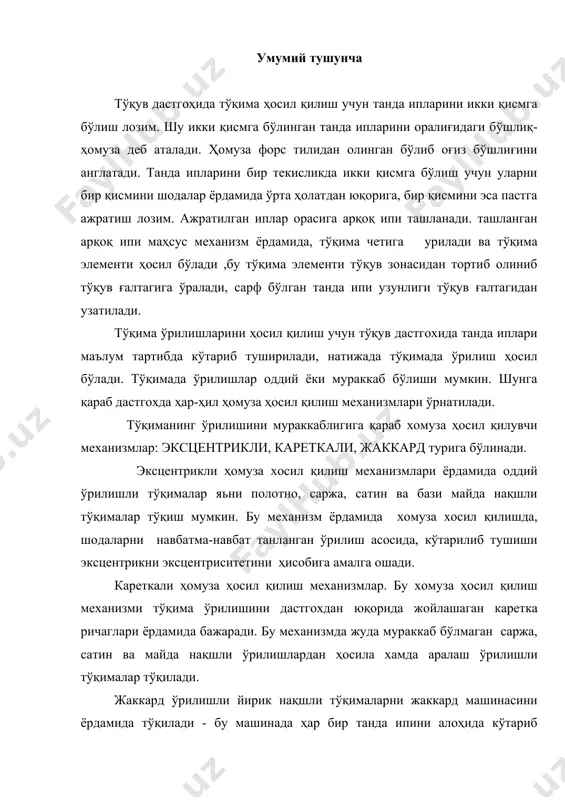

1403703401_46243.doc ҳомуза ҳосил қилиш механизмлари режа: 1. умумий тушунча 2. шодаларнинг тузилиши ва танда ипларини шодалардан ўтказиш тартиби 3. тўқув дастгоҳларида кулачокли хомуза ҳосил қилиш механизмларинг жойлашиши. 4. мокисиз тўқув дастгоҳларида шода кўтариш кареткалалари. умумий тушунча тўқув дастгоҳида тўқима ҳосил қилиш учун танда ипларини икки қисмга бўлиш лозим. шу икки қисмга бўлинган танда ипларини оралиғидаги бўшлиқ- ҳомуза деб аталади. ҳомуза форс тилидан олинган бўлиб оғиз бўшлиғини англатади. танда ипларини бир текисликда икки қисмга бўлиш учун уларни бир қисмини шодалар ёрдамида ўрта ҳолатдан юқорига, бир қисмини эса пастга ажратиш лозим. ажратилган иплар орасига арқоқ ипи ташланади. ташланган арқоқ ипи маҳсус механизм ёрдамида, тўқима четига урилади ва тўқима элементи ҳосил бўлади ,бу тўқима элементи тўқув зонасидан тортиб олиниб тўқув ғалтагига ўралади, сарф бўлган танда ипи узунлиги тўқув ғалтагидан узатилади. тўқима ўрилишларини ҳосил қилиш учун тўқув дастгохида танда иплари маълум тартибда кўтариб туширилади, натижада тўқимада ўрилиш ҳосил бўлади. тўқимада ўрилишлар оддий ёки мураккаб …

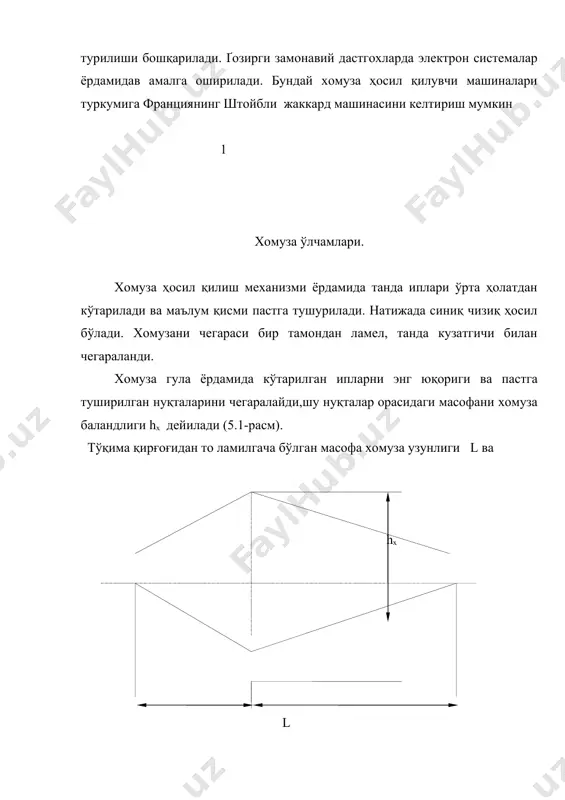

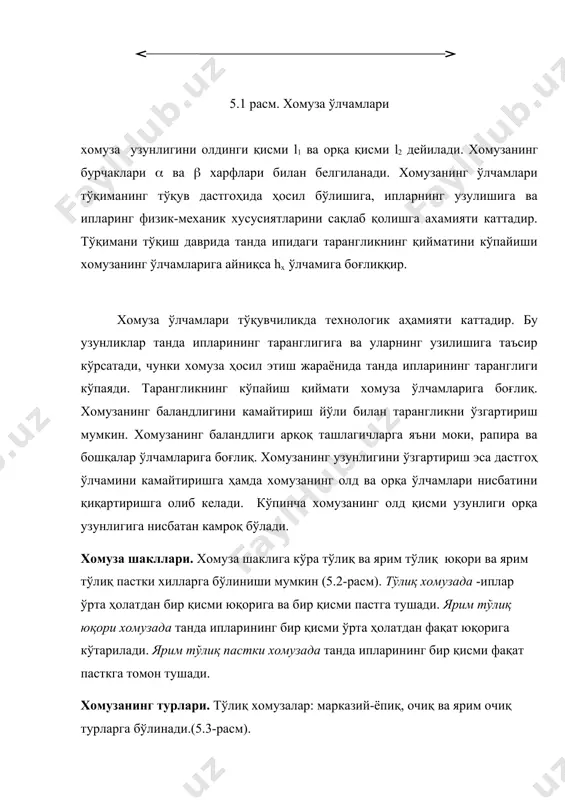

насини ёрдамида тўқилади - бу машинада ҳар бир танда ипини алоҳида кўтариб турилиши бошқарилади. ґозирги замонавий дастгохларда электрон системалар ёрдамидав амалга оширилади. бундай хомуза ҳосил қилувчи машиналари туркумига франциянинг штойбли жаккард машинасини келтириш мумкин 1 хомуза ўлчамлари. хомуза ҳосил қилиш механизми ёрдамида танда иплари ўрта ҳолатдан кўтарилади ва маълум қисми пастга тушурилади. натижада синиқ чизиқ ҳосил бўлади. хомузани чегараси бир тамондан ламел, танда кузатгичи билан чегараланди. хомуза гула ёрдамида кўтарилган ипларни энг юқориги ва пастга туширилган нуқталарини чегаралайди,шу нуқталар орасидаги масофани хомуза баландлиги hx дейилади (5.1-расм). тўқима қирғоғидан то ламилгача бўлган масофа хомуза узунлиги l ва hx l 5.1 расм. хомуза ўлчамлари хомуза узунлигини олдинги қисми l1 ва орқа қисми l2 дейилади. хомузанинг бурчаклари ( ва ( харфлари билан белгиланади. хомузанинг ўлчамлари тўқиманинг тўқув дастгоҳида ҳосил бўлишига, ипларнинг узулишига ва ипларинг физик-механик хусусиятларини сақлаб қолишга ахамияти каттадир. тўқимани тўқиш даврида танда ипидаги тарангликнинг қийматини кўпайиши хомузанинг ўлчамларига айниқса hх ўлчамига …

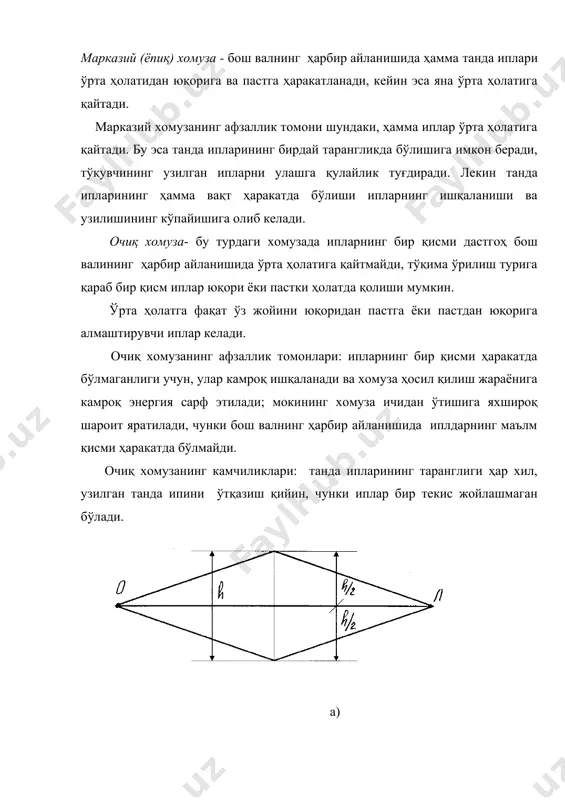

олатдан бир қисми юқорига ва бир қисми пастга тушади. ярим тўлиқ юқори хомузада танда ипларининг бир қисми ўрта ҳолатдан фақат юқорига кўтарилади. ярим тўлиқ пастки хомузада танда ипларининг бир қисми фақат пасткга томон тушади. хомузанинг турлари. тўлиқ хомузалар: марказий-ёпиқ, очиқ ва ярим очиқ турларга бўлинади.(5.3-расм). марказий (ёпиқ) хомуза - бош валнинг ҳарбир айланишида ҳамма танда иплари ўрта ҳолатидан юқорига ва пастга ҳаракатланади, кейин эса яна ўрта ҳолатига қайтади. марказий хомузанинг афзаллик томони шундаки, ҳамма иплар ўрта ҳолатига қайтади. бу эса танда ипларининг бирдай тарангликда бўлишига имкон беради, тўқувчининг узилган ипларни улашга қулайлик туғдиради. лекин танда ипларининг ҳамма вақт ҳаракатда бўлиши ипларнинг ишқаланиши ва узилишининг кўпайишига олиб келади. очиқ хомуза- бу турдаги хомузада ипларнинг бир қисми дастгоҳ бош валининг ҳарбир айланишида ўрта ҳолатига қайтмайди, тўқима ўрилиш турига қараб бир қисм иплар юқори ёки пастки ҳолатда қолиши мумкин. ўрта ҳолатга фақат ўз жойини юқоридан пастга ёки пастдан юқорига алмаштирувчи иплар келади. очиқ …

келгунча тўхтаб туради сўнгра кўтарилаётгавн танда иплари билан яна юўориги ҳолатга кўтарилади. ярим очиқ хомузада ҳам очиқ хомузанинг афзалликлари ва камчиликлари бор, лекин танда ипларининг таранглиги бирмунча кам бўлгавнлиги сабабли, тўқима ҳосил қилиш жараёнига ижобий таъсир этади, танда ипларининг узилиши камаяди. хомузанинг равонлиги ва норавонлиги бўйича турларга бўлиниши. (5.4-расм. а),б),в). хомуза турлари). ўрилиш раппортига қараб дастгоҳда ўрнатилган шодалар сони ҳар хил бўлиб, уларни тўқима қирғоғидан ҳархил масофада ўрнатилади. хомуза тўлиқ очилган вақтда кўтарилган ва пастга тушган шодалар ва улардаги танда ипи ҳар хил жойлашиши моки ёки рапира, арқоқ ташлагичнинг хомуза ичидан ўтишига таъсир кўрсатади. равон хомуза- равон хомузада хомуза тўлиқ очилган пайтда пастдаги ва юқоридаги танда иплари бир хил теккисликда жойлашган бўлади. бунинг учун тўқимадан узоқда жойлашган шодалар олдидагиларига нисбатан кўпроқ миқдорда тик йўналишда ҳаракатланади равон хомузада арқоқ ташлагичларнинг ўтишига яхши шароит яратилади. норавон хомузада – хомуза тўлиқ очилган пайтда юқорига кўтарилган ва пастга тушган шодалардаги танда иплари ҳор хил …

фазалари (ҳолатлари) дейилади. танда иплари ўрта ҳолатда бўлганда уни хомузанинг ўрта ҳолат фазасида (заступ ҳолатида) дейилади. (5.5-расм. хомуза фазалари). танда ипларининг юқорига ва пастга ҳаракатланиши хомузанинг очилиш фазаси дейилиб, у хомуза тўлиқ очилгунча давом этади. шу вақтдан бошлаб арқоқ ипи ташланиши бошланади. ақоқ ташлагичларга қулай шароит яратиш учун хомуза очилгандан сўнг шу ҳолатда маълум вақт тўхтаб туриши керак. шунга хомузанинг турғун фазаси дейилади. бу вақт бош валнинг 900 дан 1800 га тўғри келиши мумкин. тўқув дастгоҳининг кенглиги ошган сари турғун фаза ҳам узаяди. турғун фазадан сўнг танда иплари ўрта ҳолатга қайта бошлайди. бунга хомузанинг ёпилиш фазаси дейилади. бу фаза танда ипларининг ўрта ҳолат фазасигача давом этади. сўнгра хомуза ҳосил қилиш яна қайтарилади. хомуза ҳосил қилиш даври- деб танда иплари биринчи ҳолатга қайтгунча бош валнинг айланиш сонига айтилади. бу давр тўқима ўрилишинрнг арқоқ ипи раппортига тенг бўлади. 5.5-расм. ҳомуза фазалари 3000-ўрта фаза, 3000¼550-ҳомуза очилиш фазаси, 550 ¼1850-турғун фазаси, 1850¼ 3000-ёпилиш фазаси …
