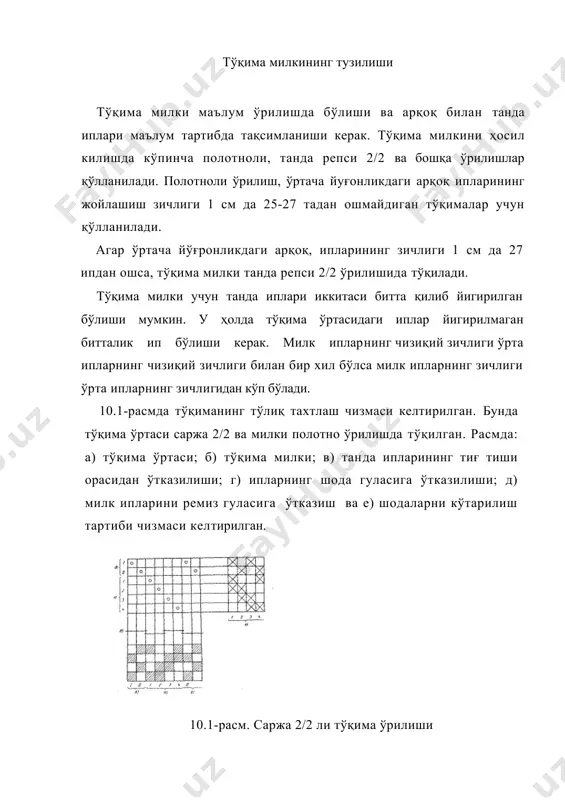

1403702029_46229.doc тўқима милкини ҳосил қилиш механизмлари режа: 1. тўқима милкининг тузилиши 2. мокисиз дастгоҳларда тўқима милкини ҳосил қилиш 3. механизмлари 4. тўқув дастгоҳининг йўналтируви қисмлари тўқима милкининг тузилиши тўқима милки маълум ўрилишда бўлиши ва арқоқ билан танда иплари маълум тартибда тақсимланиши керак. тўқима милкини ҳосил килишда кўпинча полотноли, танда репси 2/2 ва бошқа ўрилишлар қўлланилади. полотноли ўрилиш, ўртача йуғонликдаги арқоқ ипларининг жойлашиш зичлиги 1 см да 25-27 тадан ошмайдиган тўқималар учун қўлланилади. агар ўртача йўғронликдаги арқоқ, ипларининг зичлиги 1 см да 27 ипдан ошса, тўқима милки танда репси 2/2 ўрилишида тўқилади. тўқима милки учун танда иплари иккитаси битта қилиб йигирилган бўлиши мумкин. у ҳолда тўқима ўртасидаги иплар йигирилмаган битталик ип бўлиши керак. милк ипларнинг чизиқий зичлиги ўрта ипларнинг чизиқий зичлиги билан бир хил бўлса милк ипларнинг зичлиги ўрта ипларнинг зичлигидан кўп бўлади. 10.1-расмда тўқиманинг тўлиқ тахтлаш чизмаси келтирилган. бунда тўқима ўртаси саржа 2/2 ва милки полотно ўрилишда тўқилган. расмда: а) …

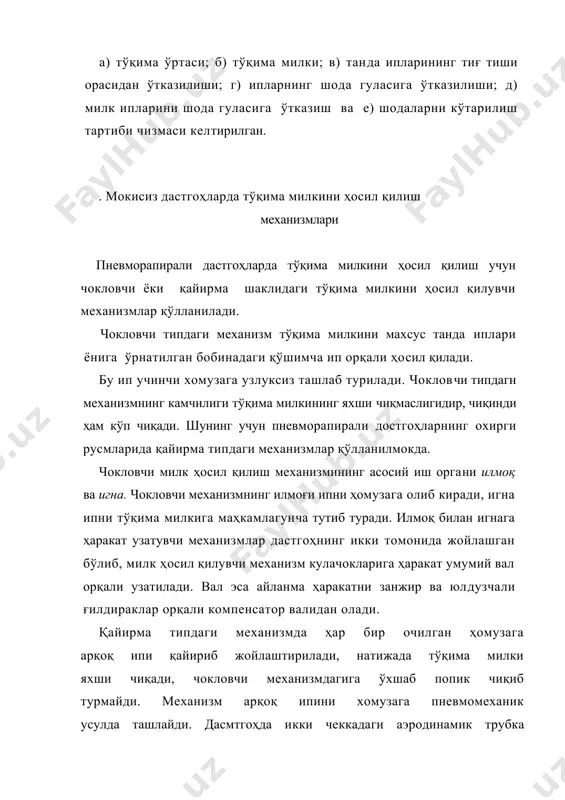

тўқима милкининг яхши чиқмаслигидир, чиқинди ҳам кўп чиқади. шунинг учун пневморапирали достгоҳларнинг охирги русмларида қайирма типдаги механизмлар қўлланилмокда. чокловчи милк ҳосил қилиш механизмининг асосий иш органи илмоқ ва игна. чокловчи механизмнинг илмоғи ипни ҳомузага олиб киради, игна ипни тўқима милкига маҳкамлагунча тутиб туради. илмоқ билан игнага ҳаракат узатувчи механизмлар дастгоҳнинг икки томонида жойлашган бўлиб, милк ҳосил қилувчи механизм кулачокларига ҳаракат умумий вал орқали узатилади. вал эса айланма ҳаракатни занжир ва юлдузчали ғилдираклар орқали компенсатор валидан олади. қайирма типдаги механизмда ҳар бир очилган ҳомузага арқоқ ипи қайириб жойлаштирилади, натижада тўқима милки яхши чиқади, чокловчи механизмдагига ўхшаб попик чиқиб турмайди. механизм арқоқ ипини хомузага пневмомеханик усулда ташлайди. дасмтгоҳда икки чеккадаги аэродинамик трубка стабилизатор ўрнатилган. аэродинамик трубка кулисага шаклдор болт ёрдамида маҳкамланган. кулисанинг юқори қисми втулкага ўхшаш бўлиб, унинг ичига шарикли подшипник прессланган, подшипник эса ўқга ўрнатилган, ўқ туткнч нинг тирқишига иккита қистирма ёрдамида маҳкамланган. пневморапирали дастгоҳларда тўқима милки ҳосил қилиш механизми қайирма …

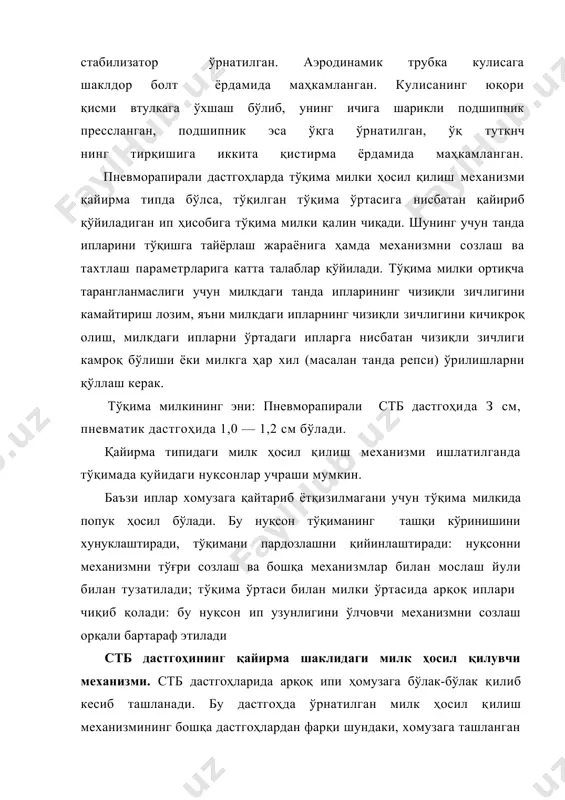

ётқизилмагани учун тўқима милкида попук ҳосил бўлади. бу нуқсон тўқиманинг ташқи кўринишини хунуклаштиради, тўқимани пардозлашни қийинлаштиради: нуқсонни механизмни тўғри созлаш ва бошқа механизмлар билан мослаш йули билан тузатилади; тўқима ўртаси билан милки ўртасида арқоқ иплари чиқиб қолади: бу нуқсон ип узунлигини ўлчовчи механизмни созлаш орқали бартараф этилади стб дастгоҳининг қайирма шаклидаги милк ҳосил қилувчи механизми. стб дастгоҳларида арқоқ ипи ҳомузага бўлак-бўлак қилиб кесиб ташланади. бу дастгоҳда ўрнатилган милк ҳосил қилиш механизмининг бошқа дастгоҳлардан фарқи шундаки, хомузага ташланган арқоқ ипини тўқима четига уришдан олдин, ип тўқима милкидан маълум масофада тутиб турилиб, сунгра кесилади. ипнинг тўқима милкидан ташқарига чиқиб турган қисми келгуси хомузага милк ҳосил қилиш механизми ёрдамида ётқизилади. милк ҳосил қилиш механизми марказловчи қурилма, қайчи, ип тахлагич, ип туткич ва ростлагичдан иборат. марказловчи қ у р и л м а ва уртадаги милк ҳосил қилиш механизми арқоқ ипининг қайчига ва ип туткичга нисбатан тўғри жойлашишини таъминлайди, қайчи икки тўқима полотноси орасидаги …

3 нинг планкали учига (расмда курсатилмаган) маҳкамланган. ричаг 3 нинг узи валик 4 билан яхлит қилиб тайёрланган. валик 4 га поводок 5, болт ёрдамида маҳкамланган, поводокнинг иккинчи томонида сухарик 13 бор. валик 4 ползун 6 да жойлашган бўлиб, механизм корпусидаги плитанинг юқориги тирқиши буйлаб силжиши мумкин. ползун 6 га ўқ 7 ўрнатилган. ўқ. 7 кулачокли валдан (расмда кўрсатилмаган) ҳаракатланувчи ричаг орқали игнага танда иплари бўйлаб илгариланма-қайтма ҳаракат узатади. игна горизонтал текисликда мураккаб ҳаракатланади; танда ипи кўндалангига тебранма ва танда ипи бўйлаб илгарилама ҳаракатланади. игна, танда иплари кўндандалангига эксцентрикдан ҳаракатланади. ариқчали кулачок 5 айланганда икки елкали ричаг 9 ўқ 10 атрофида тебранади. ричаг 9 нинг учидаги сухарик 11 ползун 12 пазида жойлашганлиги учун ползун 12 илгарилама-қайтма ҳаракатланади. ползун 12 эса сухарик 3 орқали ҳаракатни игнага узатади. поводок 5 ричаг 3 ни валик атрофида айлантириб, игнани ҳаракатлантиради. игна 1 нинг фойдали иш юриши энсиз дастгоҳлар учун бош ' валнинг 140° дан 325° …

260° ва энсиз станокларда 280° айланишида ип туткич ил тахлагичнинг игнаси устида туриши ва улар орасидаги оралиқ i мм дан кам бўлмаслигй керак. ип тахлагич игнаси силлиқ ва ўткир бўлиши керак. заводда игналар тўрт хил улчамда ишлаб чиқарилади, улар ипларнинг чизиқли зичлигига қараб танланади. тўқув дастгоҳларида милк ҳосил қилиш механизмининг нотўғри ишлаши сабабли тўқима милкида салқа ёки ипларнинг чиқиб туриш нуқсонлари пайдо бўлади. пневматик дастгоҳнинг милк ҳосил қилиш механизми. тўқима милкининг мустаҳкамлигини ошириш учун бу дастгоҳ уч ипли (ўрилиб) милк ҳосил қилувчи мослама ишлатилади. механизм махсус ярим шодаларга ўрнатилган бўлиб, ўрта валдаги кулачокдан ҳаракатланади. механизмнинг асосий иш органлари ричаг кўзлари 1 (10.3-расм) ва игналар 2 дир. ип тақсимловчиларнинг ричагларини ҳар қайси жуфт кўзчалари бир-бирига нисбатан битта кўз қадамига силжиган. орқа томондаги шоданинг юқори планкасида ип тақсимлагичлардан олдин игналар 2 маҳкамланган. арқоқ ипи соплоси томонида иккита, иккинчи томонида эса учта игна жойлашган. игналар кўзига «устун» иплар ўтказилади. ярим шода ва кетинги …
