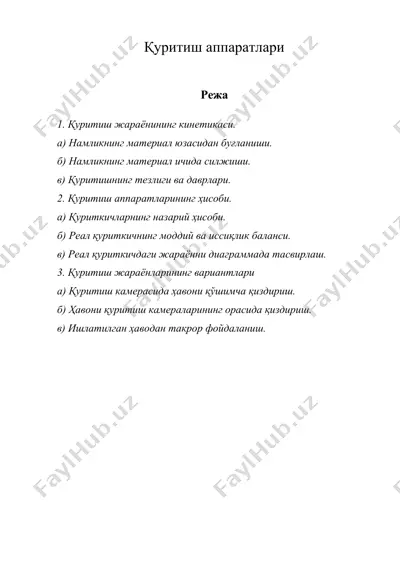

1403709254_46293.doc қуритиш аппаратлари режа 1. қуритиш жараёнининг кинетикаси. а) намликнинг материал юзасидан буғланиши. б) намликнинг материал ичида силжиши. в) қуритишнинг тезлиги ва даврлари. 2. қуритиш аппаратларининг ҳисоби. а) қуриткичларнинг назарий ҳисоби. б) реал қуриткичнинг моддий ва иссиқлик баланси. в) реал қуриткичдаги жараённи диаграммада тасвирлаш. 3. қуритиш жараёнларининг вариантлари а) қуритиш камерасида ҳавони қўшимча қиздириш. б) ҳавони қуритиш камераларининг орасида қиздириш. в) ишлатилган ҳаводан такрор фойдаланиш. қуритиш жараёнининг кинематикаси. материалларни қуритиш жараёнида намликни йўқотиш мураккаб жараёнлардан ҳисобланади. аввал намлик материалнинг ички қисмиларидан унинг юзасига тарқалади, сўнгра намлик материал юзасидан буғланиб қуритувчи агент (ҳаво) таркибига ўтади ва қуриткичдан ташқарига чиқиб кетади. материал таркибидан намликнинг буғланиб чиқиш интенсивлиги m материал юзаси бирлиги f дан вақт бирлиги ичида буғланган намликнинг миқдори билан ўлчанади: бу ерда w - қуритиш пайтида материалдан ажралиб чиққан намлик массаси; қуритишнинг умумий вақти. намликнинг буғланиш интенсивлиги нам материал ва атроф-мухит ўртасидаги иссиқлиқ ва модда алмашиниш механизмига боғлиқ. бу механизм жуда …

ламда температуралар айирмасининг таъсири натижасида юз беради. конвектив қуритиш жараёни нисбатан паст температураларда олиб борилса, термодиффузия орқали тарқалган намликнинг миқдори жуда кичик бўлади. қуритиш тезлиги ўзгармас бўлган биринчи даврда материалнинг намлиги гигроскопик намликдан катта бўлади, материал юзасидаги буғ эса тўйинган бўлади ( рм - рҳ ). бу даврда намлик материалнинг юзасига унинг ички қисмларидан катта тезлик билан силжийди. материал юзасидан намликнинг берилиши қуйидаги тенглама орқали топилади; бу ерда:  - модда бериш (еки намлик бериш) коэффиценти; рт - материал юзасидаги тўйинган буғнинг парциал босими; рҳ - буғнинг ҳавонинг парциал босими; в - барометрик босим. (14.12) тенгламадаги р , р ва в катталиклар па еки мм симоб устуни ҳисобида ўлчанади. намлик бериш коэффиценти нинг қиймати ҳавонинг тезлигига, қуритувчи агентнинг материал юзасини айланиб ўтиш шароитига, материалнинг шакли ва унинг ўлчамига, қуритиш температурасига ва бошқа параметрларга боғлиқ. бу коэффицент тегишли критериал тенгламалар ердамида топилади. намликнинг материал ичида силжиши. материалнинг ташқи юзасидан намликнинг буғлатиши …

и қуритиш тезлигининг бир меъёрда камайиши материал юзасининг айрим жойларида ҳар хил шаклдаги чуқур зоналар пайдо бўлади ва материаллнинг ичида буғланиш юз беради. бунда капиллярлардаги намлик ва адсорбцион бириккан намликнинг бир қисми материалнинг ичида буғ ҳолида силжийди. кейинчалик материалнинг юза қатлами тўла қуриб бўлгандан сўнг, буғланишнинг ташқи юзаси борган сари материалнинг геометрик юзасидан камайиб кетади. бундай шароитда намликнинг ички диффузия ердамида силжишининг аҳамияти ортади. иккинчи даврнинг қуритиш тезлиги турлича камаядиган босқичда материал билан мустаҳкам боҳланган адсорбцион намлик қаттиқ фазалар ичида фақат буғ ҳолида тарқалади. намликнинг қаттиқ материал ичида тарқалиш ҳодисаси намлик ўтказувчанлик деб аталади. намлик ўтказувчанликнинг интенсивлиги еки намлик оқимининг зичлиги намлик концентрацияси градиентига пропорционалдир: бу ерда dм - намлик ўтказувчанлик коэффиценти. бу ифоданинг ўнг томонидаги минус ишора намликнинг концентрацияси катта бўлган қатламдан концентрацияси кичик бўлган қатламга қараб силжишини кўрсатади. намлик ўтказувчанлик коэффиценти dм нинг(м2/соат) физик маъноси намликнинг материалдаги ички диффузия коэффицентини ифодалайди ва иссиқлик ўтказиш жараёнларидаги температура ўтказувчанлик коэффицентига …

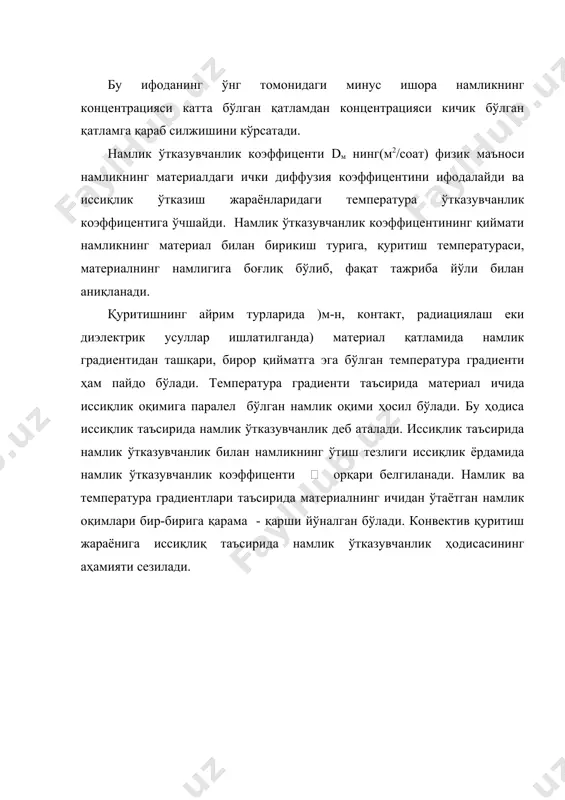

атура градиентлари таъсирида материалнинг ичидан ўтаётган намлик оқимлари бир-бирига қарама - қарши йўналган бўлади. конвектив қуритиш жараёнига иссиқлиқ таъсирида намлик ўтказувчанлик ҳодисасининг аҳамияти сезилади. қуритишнинг тезлиги ва даврлари. қуритиш аппаратларини ҳисоблаш ва лойиҳалаш учун қуритиш тезлигини билаш зарур. қуритиш тезлиги u чексиз қисқа вақт d давомида материал намлигининг камайиши dw орқали аниқланади. қуритиш тезлиги тажриба йўли билан лаборатория қурилмаларида топилади ( -расм). бу қурилма вентилятор, электр иситкич, қуритиш камераси ва тарозидан ташкил топган. электр иситкичда қиздирилган ҳаво вентилятор ёрдамида қуритиш камерасига берилади. камеранинг эшикчаси орқали нам материал тарозининг бир палласига жойлаштирилади. қуритиш жараёни давомида материалнинг массаси (еки намлиги) камайиб боради. олинган тажриба натижалари асосида қуритиш эгри чизиғи чизилади. қуритқичдан қуруқ ва ҳўл термометрлар ёрдамида ҳавонинг нисбий намлиги аниқланади. материал намлиги w нинг вақт давоми  да ҳаво параметрлари ўзгармас бўлганда олинган график боғлиқлиги қуритиш эгри чизиғи деб юритилади ( -расм) қуритиш жараёнининг бошланишида намлик ажралиб чиқиши билан бирга материал қизийди. …

ади ( -расм). горизонтал ўққа материал намлигининг қиймати ( % ҳисобида), вертикал ўққа эса қуритиш тезлиги dw/d нинг қиймати (м-н, %/мин) қўйилади. i даврда қуритиш тезлиги горизонтал тўғри чизиқ бўлади, чунки бу даврда қуритиш тезлиги ўзгармас қийматга эга. ii даврда қуритиш тезлигининг чизиғи материалнинг турига ва намликнинг материал билан бирикиш турига кўра ҳар хил кўринишга эга бўлади. бу даврда қуритиш тезлиги доим камайиб боради. -расмда турли материаллар учун қуритиш тезлигининг эгри чизиқлари келтирилган. ҳамда эгри чизиқлар мувозанат намликка тўғри келган нуқтага келганда тугайди. қуритиш тезлиги эгри чизиқларининг айирмаларида иккинчи критик нуқта (к2) мавжуд бўлади. бу критик нуқта материалнинг шундай намлигига тўғри келадики, бунда материалдан намликнинг силжиш характери ўзгаради. кўпинча бу нуқта адсорбцион намлик ажралиб чиқишининг бошланишига тўғри келади. қуритиш ва қуритиш тезлиги эгри чизиқларидан шу нарса кўриниб турибдики, қуритиш жараёни икки даврга бўлинар экан. тадқиқотлар натижасида шу нарса маълум бўлдики, биринчи даврда қуритиш тезлиги ўзгармас бўлса, иккинчи даврда эса қуритиш …
