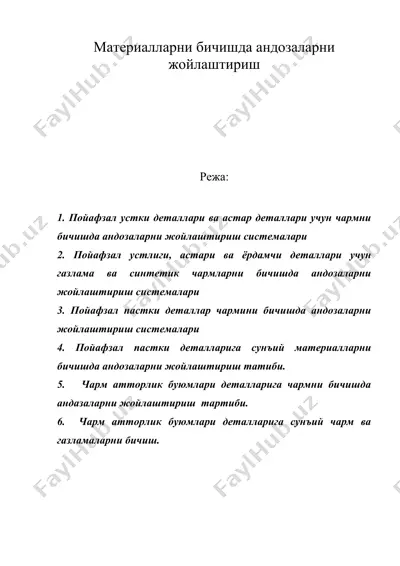

1403341516_44725.doc ) re, pr, , ( gr fo f nu = ) , pr , ( fom m rem f num = ) pr , (re m m f num = ) ( cя cb c dx dc d j - = - = b dx dc c b w ampo j d - = am po w d d pb pm a dn du / ) ( - = dn du d pm pb pb pm - материалларни бичишда андозаларни жойлаштириш режа: 1. пойафзал устки деталлари ва астар деталлари учун чармни бичишда андозаларни жойлаштириш системалари 2. пойафзал устлиги, астари ва ёрдамчи деталлари учун газлама ва синтетик чармларни бичишда андозаларни жойлаштириш системалари 3. пойафзал пастки деталлар чармини бичишда андозаларни жойлаштириш системалари 4. пойафзал пастки деталларига сунъий материалларни бичишда андозаларни жойлаштириш татиби. 5. чарм атторлик буюмлари деталларига чармни бичишда андазаларни жойлаштириш тартиби. 6. чарм атторлик буюмлари деталларига сунъий чарм ва газламаларни …

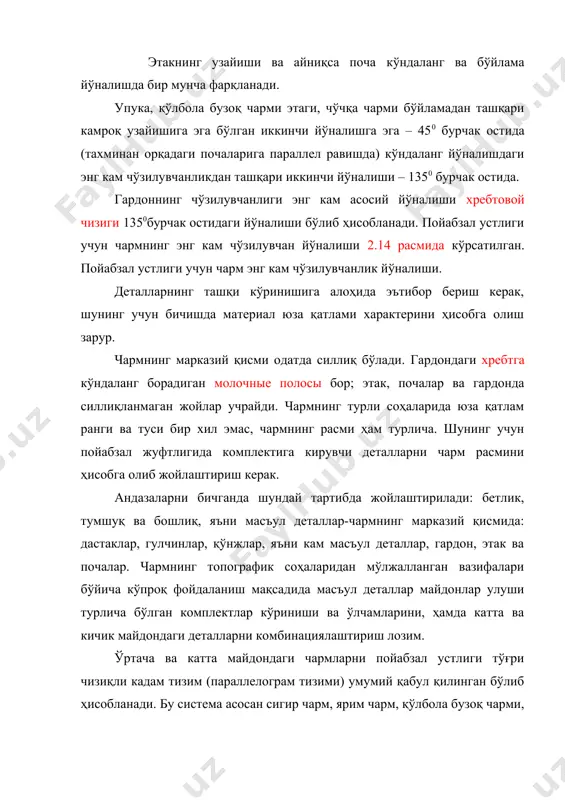

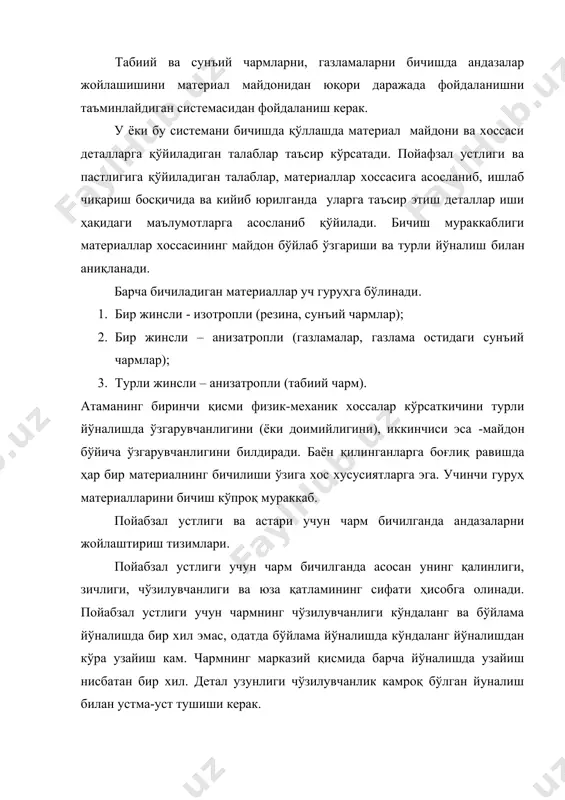

дазаларни жойлаштириш тизимлари. пойабзал устлиги учун чарм бичилганда асосан унинг қалинлиги, зичлиги, чўзилувчанлиги ва юза қатламининг сифати ҳисобга олинади. пойабзал устлиги учун чармнинг чўзилувчанлиги кўндаланг ва бўйлама йўналишда бир хил эмас, одатда бўйлама йўналишда кўндаланг йўналишдан кўра узайиш кам. чармнинг марказий қисмида барча йўналишда узайиш нисбатан бир хил. детал узунлиги чўзилувчанлик камроқ бўлган йуналиш билан устма-уст тушиши керак. этакнинг узайиши ва айниқса поча кўндаланг ва бўйлама йўналишда бир мунча фарқланади. упука, қўлбола бузоқ чарми этаги, чўчқа чарми бўйламадан ташқари камроқ узайишига эга бўлган иккинчи йўналишга эга – 450 бурчак остида (тахминан орқадаги почаларига параллел равишда) кўндаланг йўналишдаги энг кам чўзилувчанликдан ташқари иккинчи йўналиши – 1350 бурчак остида. гардоннинг чўзилувчанлиги энг кам асосий йўналиши хребтовой чизиги 1350бурчак остидаги йўналиши бўлиб ҳисобланади. пойабзал устлиги учун чармнинг энг кам чўзилувчан йўналиши 2.14 расмида кўрсатилган. пойабзал устлиги учун чарм энг кам чўзилувчанлик йўналиши. деталларнинг ташқи кўринишига алоҳида эътибор бериш керак, шунинг учун бичишда материал …

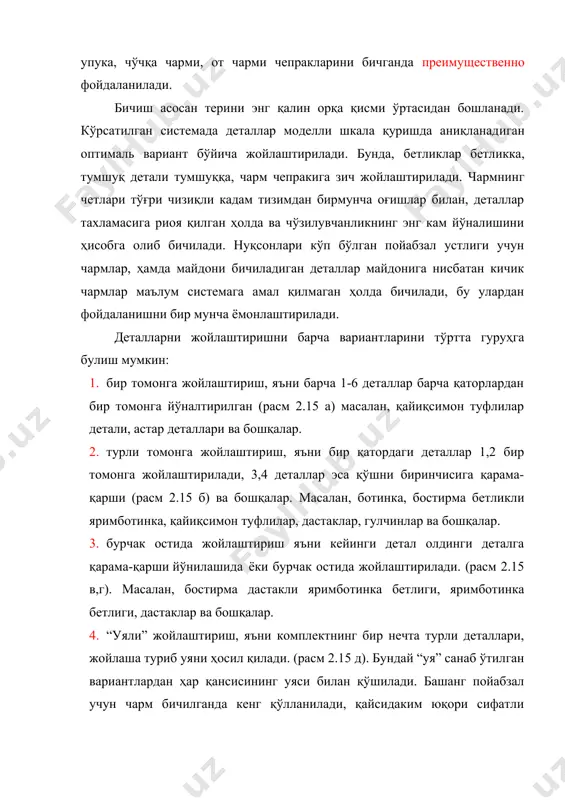

талларни комбинациялаштириш лозим. ўртача ва катта майдондаги чармларни пойабзал устлиги тўғри чизиқли кадам тизим (параллелограм тизими) умумий қабул қилинган бўлиб ҳисобланади. бу система асосан сигир чарм, ярим чарм, қўлбола бузоқ чарми, упука, чўчқа чарми, от чарми чепракларини бичганда преимущественно фойдаланилади. бичиш асосан терини энг қалин орқа қисми ўртасидан бошланади. кўрсатилган системада деталлар моделли шкала қуришда аниқланадиган оптималь вариант бўйича жойлаштирилади. бунда, бетликлар бетликка, тумшуқ детали тумшуққа, чарм чепракига зич жойлаштирилади. чармнинг четлари тўғри чизиқли кадам тизимдан бирмунча оғишлар билан, деталлар тахламасига риоя қилган ҳолда ва чўзилувчанликнинг энг кам йўналишини ҳисобга олиб бичилади. нуқсонлари кўп бўлган пойабзал устлиги учун чармлар, ҳамда майдони бичиладиган деталлар майдонига нисбатан кичик чармлар маълум системага амал қилмаган ҳолда бичилади, бу улардан фойдаланишни бир мунча ёмонлаштирилади. деталларни жойлаштиришни барча вариантларини тўртта гуруҳга булиш мумкин: 1. бир томонга жойлаштириш, яъни барча 1-6 деталлар барча қаторлардан бир томонга йўналтирилган (расм 2.15 а) масалан, қайиқсимон туфлилар детали, астар деталлари ва …

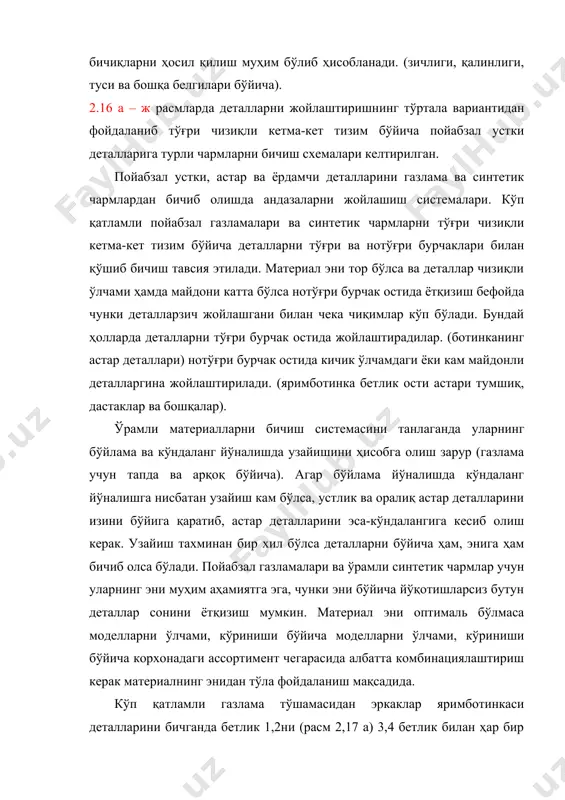

ни ҳосил қилиш муҳим бўлиб ҳисобланади. (зичлиги, қалинлиги, туси ва бошқа белгилари бўйича). 2.16 а – ж расмларда деталларни жойлаштиришнинг тўртала вариантидан фойдаланиб тўғри чизиқли кетма-кет тизим бўйича пойабзал устки деталларига турли чармларни бичиш схемалари келтирилган. пойабзал устки, астар ва ёрдамчи деталларини газлама ва синтетик чармлардан бичиб олишда андазаларни жойлашиш системалари. кўп қатламли пойабзал газламалари ва синтетик чармларни тўғри чизиқли кетма-кет тизим бўйича деталларни тўғри ва нотўғри бурчаклари билан қўшиб бичиш тавсия этилади. материал эни тор бўлса ва деталлар чизиқли ўлчами ҳамда майдони катта бўлса нотўғри бурчак остида ётқизиш бефойда чунки деталларзич жойлашгани билан чека чиқимлар кўп бўлади. бундай ҳолларда деталларни тўғри бурчак остида жойлаштирадилар. (ботинканинг астар деталлари) нотўғри бурчак остида кичик ўлчамдаги ёки кам майдонли деталларгина жойлаштирилади. (яримботинка бетлик ости астари тумшиқ, дастаклар ва бошқалар). ўрамли материалларни бичиш системасини танлаганда уларнинг бўйлама ва кўндаланг йўналишда узайишини ҳисобга олиш зарур (газлама учун тапда ва арқоқ бўйича). агар бўйлама йўналишда кўндаланг …

и кейинги қаторда дастаклар ва тумшуқ бошқа дастаклар ва тумшуқ билан 1800га бурилишлар билан жойлаштирилган. кўп қатламли газлама тўшамасини эркаклар яримботинкаси деталига бичганда бетлик 1 (расм 2.17 б) дастаклар 2 ва 3 1800 бурилиш ва дастаклар 2 ва 3 тумшуқ 4 билан қўшилади. ботинка астари деталларига материалларни тўғри бурчакли ётқизиш билан бичганда деталлар лсони тоқ бўлса қаторда чекка чиқимларни кўпайтиради ва эни жуфт деталлар сони бичиб олишга имкон берадиган материалга нисбатан фойдаланиш фоизини пасайтиради. (расм 2.17 г). кўп қатламли газлама тўшамаси яримботинка астар деталларига бичилганда непрямым бурчак остида жойлаштирилади. (2.17 д расм). пойабзал устлиги ва астари учун сунъий материаллар асосан пойабзал газламалари каби бичилади, қўнж бичилганда барча жинс гуруҳлари учун улар тўғри бурчакли 1800ли бурилишлар билан жойлаштирилади (2.18 а расм). материал эни 84-87 см бўлса 2 та қўнждан ортиқ бичилмайди. материал эни детал эни билан мос келмаса 3-4 смли тасмача ортиб қолади, фойдаланиш фоизини камайтиради. 2.18 б расмда винилискожа – …
