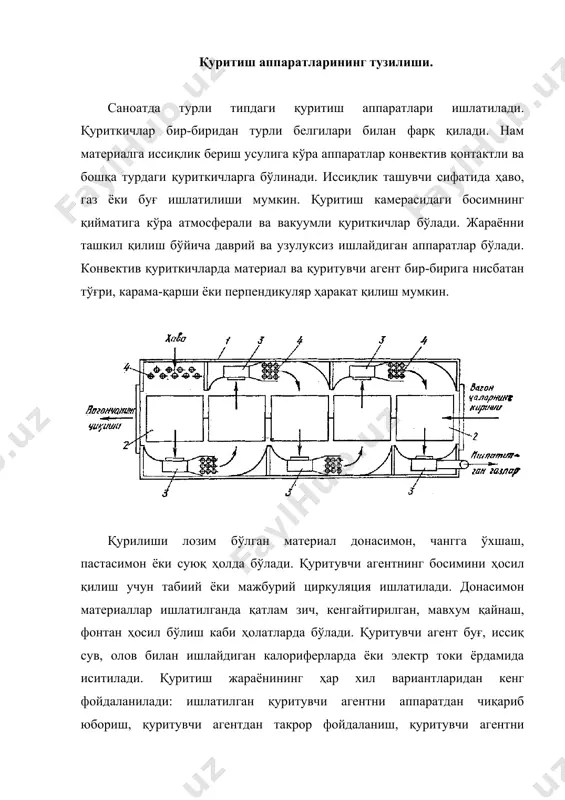

1403709343_46295.doc қуритиш усуллари режа 1. конвектив қуриткичлар а) туннелли қуриткичлар. б) лентали қуриткичлар. в) барабанли қуриткичлар. г) мавҳум қайнаш қатламли қуриткичлар. д) сочиб берувчи қуриткичлар. е) пневматик қуриткичлар. қуритиш аппаратларининг тузилиши. саноатда турли типдаги қуритиш аппаратлари ишлатилади. қуриткичлар бир-биридан турли белгилари билан фарқ қилади. нам материалга иссиқлик бериш усулига кўра аппаратлар конвектив контактли ва бошқа турдаги қуриткичларга бўлинади. иссиқлик ташувчи сифатида ҳаво, газ ёки буғ ишлатилиши мумкин. қуритиш камерасидаги босимнинг қийматига кўра атмосферали ва вакуумли қуриткичлар бўлади. жараённи ташкил қилиш бўйича даврий ва узулуксиз ишлайдиган аппаратлар бўлади. конвектив қуриткичларда материал ва қуритувчи агент бир-бирига нисбатан тўғри, карама-қарши ёки перпендикуляр ҳаракат қилиш мумкин. қурилиши лозим бўлган материал донасимон, чангга ўхшаш, пастасимон ёки суюқ ҳолда бўлади. қуритувчи агентнинг босимини ҳосил қилиш учун табиий ёки мажбурий циркуляция ишлатилади. донасимон материаллар ишлатилганда қатлам зич, кенгайтирилган, мавхум қайнаш, фонтан ҳосил бўлиш каби ҳолатларда бўлади. қуритувчи агент буғ, иссиқ сув, олов билан ишлайдиган калориферларда ёки электр …

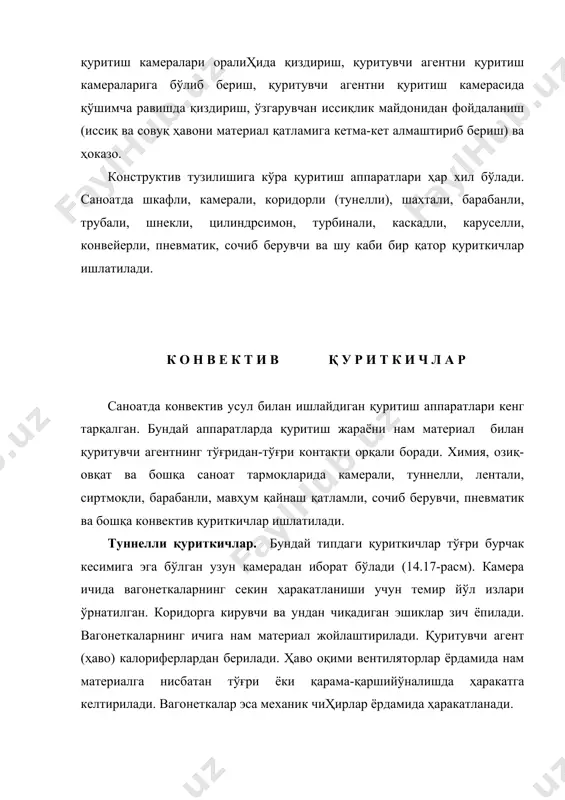

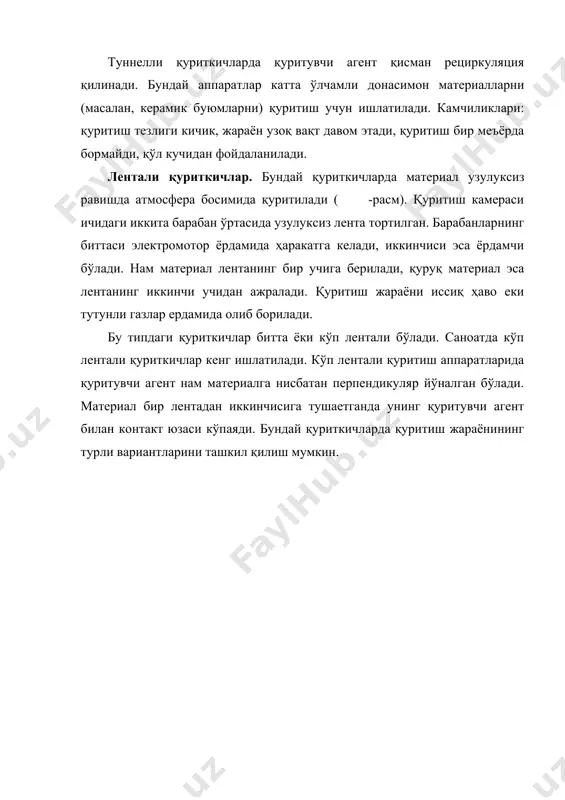

о н в е к т и в қ у р и т к и ч л а р саноатда конвектив усул билан ишлайдиган қуритиш аппаратлари кенг тарқалган. бундай аппаратларда қуритиш жараёни нам материал билан қуритувчи агентнинг тўғридан-тўғри контакти орқали боради. химия, озиқ-овқат ва бошқа саноат тармоқларида камерали, туннелли, лентали, сиртмоқли, барабанли, мавҳум қайнаш қатламли, сочиб берувчи, пневматик ва бошқа конвектив қуриткичлар ишлатилади. туннелли қуриткичлар. бундай типдаги қуриткичлар тўғри бурчак кесимига эга бўлган узун камерадан иборат бўлади (14.17-расм). камера ичида вагонеткаларнинг секин ҳаракатланиши учун темир йўл излари ўрнатилган. коридорга кирувчи ва ундан чиқадиган эшиклар зич ёпилади. вагонеткаларнинг ичига нам материал жойлаштирилади. қуритувчи агент (ҳаво) калориферлардан берилади. ҳаво оқими вентиляторлар ёрдамида нам материалга нисбатан тўғри ёки қарама-қаршийўналишда ҳаракатга келтирилади. вагонеткалар эса механик чиҳирлар ёрдамида ҳаракатланади. туннелли қуриткичларда қуритувчи агент қисман рециркуляция қилинади. бундай аппаратлар катта ўлчамли донасимон материалларни (масалан, керамик буюмларни) қуритиш учун ишлатилади. камчиликлари: қуритиш тезлиги кичик, жараён узоқ вақт …

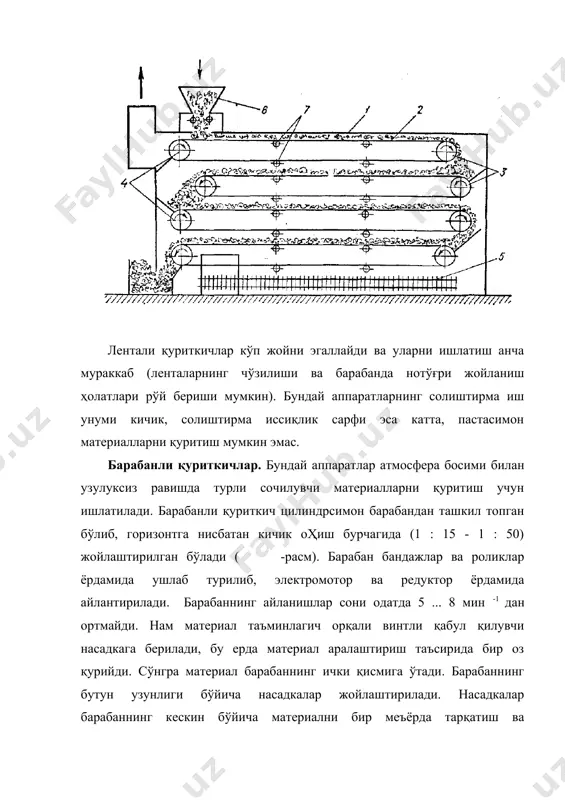

си кўпаяди. бундай қуриткичларда қуритиш жараёнининг турли вариантларини ташкил қилиш мумкин. лентали қуриткичлар кўп жойни эгаллайди ва уларни ишлатиш анча мураккаб (ленталарнинг чўзилиши ва барабанда нотўғри жойланиш ҳолатлари рўй бериши мумкин). бундай аппаратларнинг солиштирма иш унуми кичик, солиштирма иссиқлик сарфи эса катта, пастасимон материалларни қуритиш мумкин эмас. барабанли қуриткичлар. бундай аппаратлар атмосфера босими билан узулуксиз равишда турли сочилувчи материалларни қуритиш учун ишлатилади. барабанли қуриткич цилиндрсимон барабандан ташкил топган бўлиб, горизонтга нисбатан кичик оҳиш бурчагида (1 : 15 - 1 : 50) жойлаштирилган бўлади ( -расм). барабан бандажлар ва роликлар ёрдамида ушлаб турилиб, электромотор ва редуктор ёрдамида айлантирилади. барабаннинг айланишлар сони одатда 5 ... 8 мин -1 дан ортмайди. нам материал таъминлагич орқали винтли қабул қилувчи насадкага берилади, бу ерда материал аралаштириш таъсирида бир оз қурийди. сўнгра материал барабаннинг ички қисмига ўтади. барабаннинг бутун узунлиги бўйича насадкалар жойлаштирилади. насадкалар барабаннинг кескин бўйича материални бир меъёрда тарқатиш ва аралаштиришни таъминлайди. бундай шароитда …

а қовушиб қолувчи хусусиятига эга бўлган материалларни қуритиш учун кўтарувчи парракли насадкалар, емон сочилувчан ва катта зичликка эга бўлган катта бўлакли материалларни қуритиш учун эса секторли насадкалар ишлатилади. кичик бўлакли, тез сочилувчан материалларни қуритишда тарқатувчи насадкалар кенг ишлатилади. майда қилиб эзилган, чанг ҳосил қилувчи материалларни берк ячайкали довонсимон насадкалари бўлган барабанларда қуритиш мақсадга мувофиқдир. айрим шароитларда мураккаб насадкалардан фойдаланилади. мавхум қайнаш қатламли қуриткичлар. жараён мавҳум қайнаш қатламида олиб борилганда қаттиқ материал заррачалари ва қуритувчи агент ўртасида контакт юзаси кўпаяди, намликнинг материалдан буғланиб чиқиш тезлиги ортади, қуритиш вақти эса анча қисқаради. ҳозирги кунда химиявий технология мавхум қайнаш қатламли қуриткичлар сочилувчан донасимон материалдан ташқари, қовушиб қолиш хусусиятига эга бўлган материаллар, пастасимон моддалар эритмалар, қотишмалар ва суспензияларни сувсизлантириш учун ишлатилмоқда. узулуксиз ишлайдиган битта камерали қуриткичлар кенг тарқалган ( -расм). нам материал бункердан таъминлагич орқали қуриткич камерасига берилади. камеранинг пастки қисмида тарқатувчи тўр жойлаштирилган. ҳаво вентилятор орқали аралаштириш камерасига берилади ва бу ерда иссиқ …

аппаратнинг пастки қисмида газнинг харакатланиш тезлиги энг катта заррачанинг чўкиш тезлигидан катта, тепа қисмида эса энг кичик заррачанинг чўкиш тезлигидан кам бўлади. бундай ҳолатда қаттиқ заррачаларнинг нисбатан тартибли циркуляцияси мавжуд бўлиб, заррачалар аппаратнинг марказий қисмида қутарилади, унинг чекка қисмиларида эса пастга қараб тушади. натижада материал бир меъёрда исийди ва камеранинг иш баландлиги камаяди. сочиб берувчи қуриткичлар. бундай аппаратларда қуритилиши лозим бўлган материал жуда майда қилиб сочиб берилади ва параллел оқимда ҳаракат қилаетган қуритувчи агент (иссиқ ҳаво еки тутунли газлар) билан тўқнашади, натижада намлик катта тезлик билан буғланади. сочиб берувчи қуриткичларда буғланишнинг солиштирма юзаси катта бўлади, шу сабабли қуритиш жараёни қисқа вақт (тахминан 15 ... 30 с) давом этади. қуритиш қисқа вақт давом этганлиги сабабли жараён паст температураларда олиб борилади, натижада сифатли кукунсимон маҳсулот олинади. агар нам материал олдин қиздириб олинса, совуқ ҳолдаги қуритувчи агентдан ҳам фойдаланса бўлади. материални сочиш учун механик ва пневматик форсункалар ҳамда марказдан қочма дисклар (айланишлар сони …
