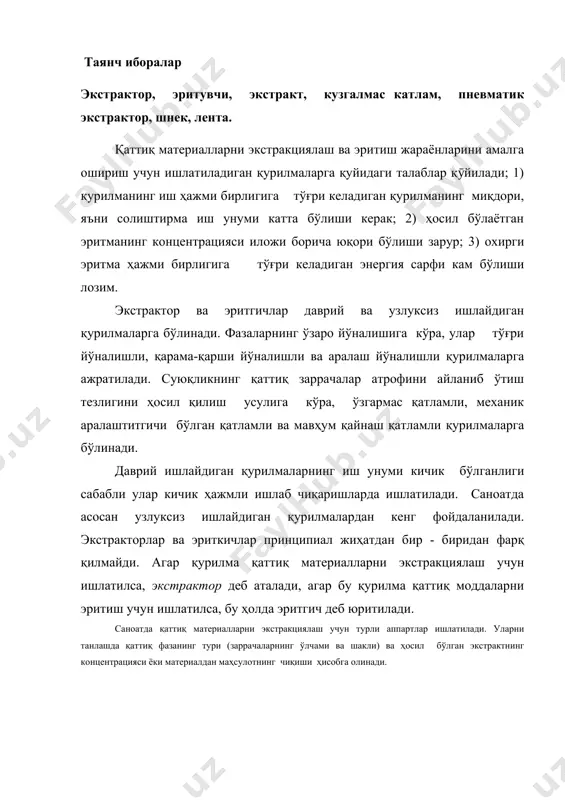

1403782305_47132.doc экстракциялаш қурилмаларининг тузилиши режа: 1.экстракторларнинг синфлари 2.кузгалмас катламли экстракторлар 3.пневматик экстрактор 4.шнекли экстрактор 5.лентали экстрактор 6.экстракторларни хисоблаш ва лойихалаш таянч иборалар экстрактор, эритувчи, экстракт, кузгалмас катлам, пневматик экстрактор, шнек, лента. қаттиқ материалларни экстракциялаш ва эритиш жараёнларини амалга ошириш учун ишлатиладиган қурилмаларга қуйидаги талаблар қӯйилади; 1) қурилманинг иш ҳажми бирлигига тўғри келадиган қурилманинг миқдори, яъни солиштирма иш унуми катта бўлиши керак; 2) ҳосил бўлаётган эритманинг концентрацияси иложи борича юқори бўлиши зарур; 3) охирги эритма ҳажми бирлигига тўғри келадиган энергия сарфи кам бўлиши лозим. экстрактор ва эритгичлар даврий ва узлуксиз ишлайдиган қурилмаларга бўлинади. фазаларнинг ўзаро йўналишига кўра, улар тўғри йўналишли, қарама-қарши йўналишли ва аралаш йўналишли қурилмаларга ажратилади. суюқликнинг қаттиқ заррачалар атрофини айланиб ўтиш тезлигини ҳосил қилиш усулига кўра, ўзгармас қатламли, механик аралаштитгичи бўлган қатламли ва мавҳум қайнаш қатламли қурилмаларга бўлинади. даврий ишлайдиган қурилмаларнинг иш унуми кичик бўлганлиги сабабли улар кичик ҳажмли ишлаб чиқаришларда ишлатилади. саноатда асосан узлуксиз ишлайдиган қурилмалардан кенг фойдаланилади. …

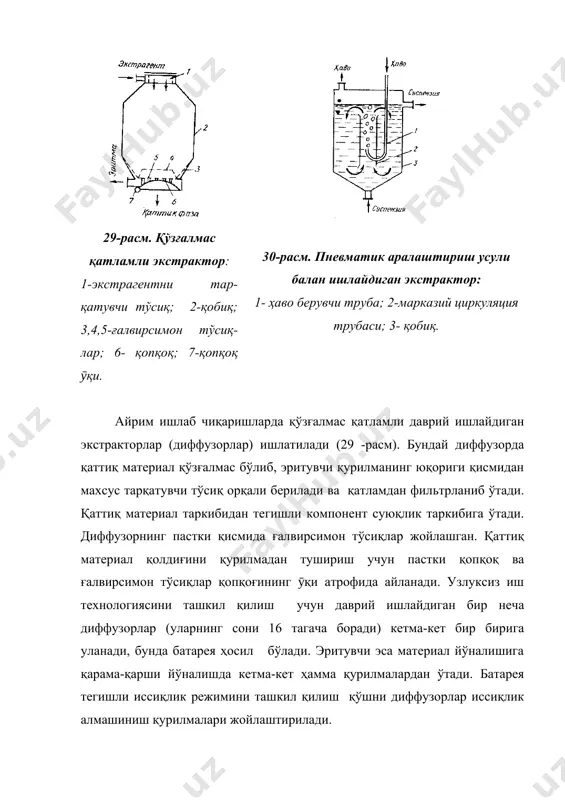

н ишлайдиган экстрактор: 1- ҳаво берувчи труба; 2-марказий циркуляция трубаси; 3- қобиқ. айрим ишлаб чиқаришларда қўзғалмас қатламли даврий ишлайдиган экстракторлар (диффузорлар) ишлатилади (29 -расм). бундай диффузорда қаттиқ материал қўзғалмас бўлиб, эритувчи қурилманинг юқориги қисмидан махсус тарқатувчи тўсиқ орқали берилади ва қатламдан фильтрланиб ўтади. қаттиқ материал таркибидан тегишли компонент суюқлик таркибига ўтади. диффузорнинг пастки қисмида ғалвирсимон тўсиқлар жойлашган. қаттиқ материал қолдиғини қурилмадан тушириш учун пастки қопқоқ ва ғалвирсимон тўсиқлар қопқоғининг ӯқи атрофида айланади. узлуксиз иш технологиясини ташкил қилиш учун даврий ишлайдиган бир неча диффузорлар (уларнинг сони 16 тагача боради) кетма-кет бир бирига уланади, бунда батарея ҳосил бўлади. эритувчи эса материал йўналишига қарама-қарши йўналишда кетма-кет ҳамма қурилмалардан ўтади. батарея тегишли иссиқлик режимини ташкил қилиш қўшни диффузорлар иссиқлик алмашиниш қурилмалари жойлаштирилади. пневматик аралаштириш усули билан ишлайдиган экстракторлар ҳам кенг тарқалган (30-расм). қаттиқ материал ва суюқлик аралашмаси (суспензия) қурилманинг пастки қисмидан берилади. циркуляция трубасига сиқилган ҳаво бериб аралашманинг қурилмада яхши аралашувини таъминлаш мумкин. пневматик …

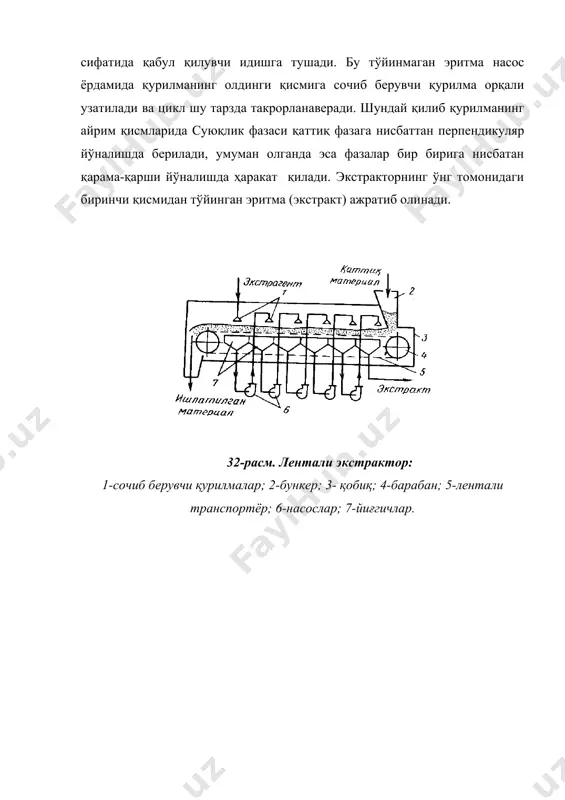

га тушади. бу тўйинмаган эритма насос ёрдамида қурилманинг олдинги қисмига сочиб берувчи қурилма орқали узатилади ва цикл шу тарзда такрорланаверади. шундай қилиб қурилманинг айрим қисмларида суюқлик фазаси қаттиқ фазага нисбаттан перпендикуляр йўналишда берилади, умуман олганда эса фазалар бир бирига нисбатан қарама-қарши йўналишда ҳаракат қилади. экстракторнинг ўнг томонидаги биринчи қисмидан тўйинган эритма (экстракт) ажратиб олинади. 32-расм. лентали экстрактор: 1-сочиб берувчи қурилмалар; 2-бункер; 3- қобиқ; 4-барабан; 5-лентали транспортёр; 6-насослар; 7-йиғгичлар. адабиётлар: 1.салимов з, туйчиев и. химиявий технология процесслари ва аппаратлари. т.: укитувчи. 2.машина и аппараты химических производств. и.и. поникаров и др. м. машиностроение , 1989. _1076749114 _1078735742 _1076750228 _1076484852

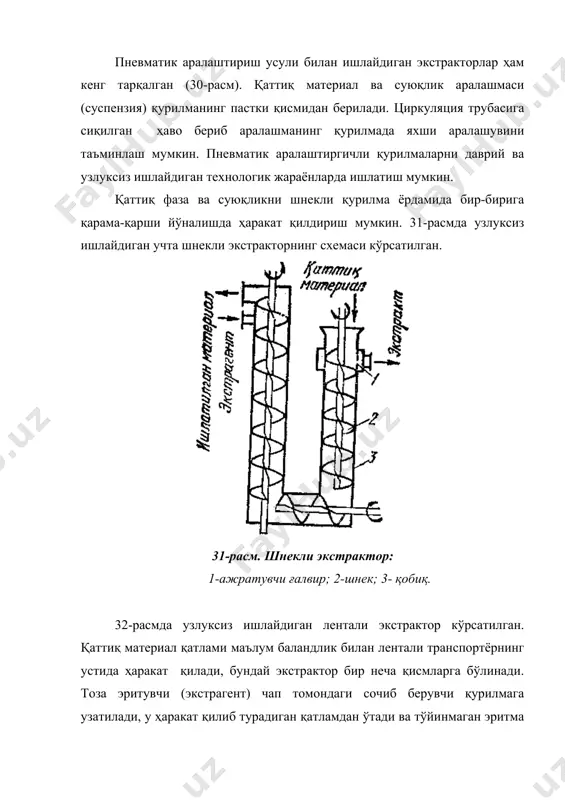

экстракциялаш қурилмаларининг тузилиши - Page 4

экстракциялаш қурилмаларининг тузилиши - Page 5
