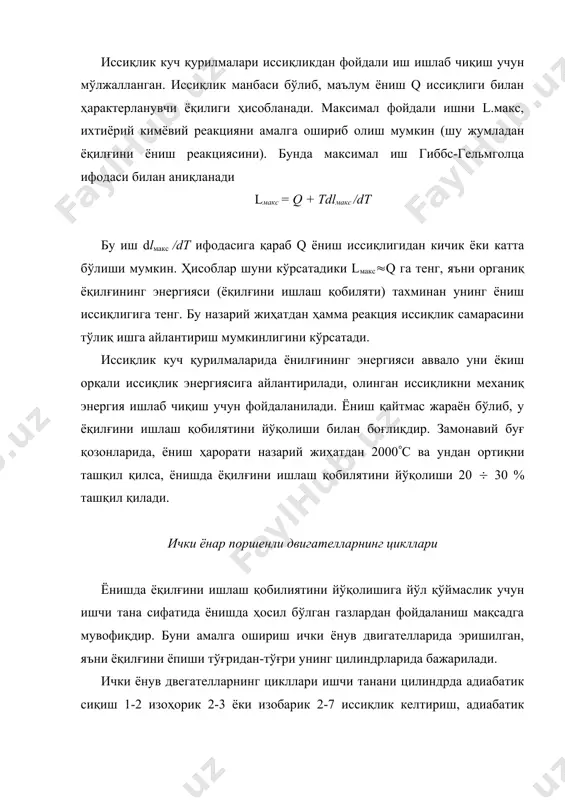

1403795063_47419.doc 1 2 1 q q t - = h 1 1 - e = h k t const ни t = j h иссиқлик куч қурилмаларининг цикллари иссиқлик куч қурилмаларининг цикллари режа: 1. ички ёнув поршенли двигателларнинг цикллари. 2. газ трубинали қурилма цикллари иссиқлик куч қурилмалари иссиқликдан фойдали иш ишлаб чиқиш учун мўлжалланган. иссиқлик манбаси бўлиб, маълум ёниш q иссиқлиги билан ҳарактерланувчи ёқилиги ҳисобланади. максимал фойдали ишни l.макс, ихтиёрий кимёвий реакцияни амалга ошириб олиш мумкин (шу жумладан ёқилғини ёниш реакциясини). бунда максимал иш гиббс-гельмголца ифодаси билан аниқланади lмакс = q + tdlмакс /dt бу иш dlмакс /dt ифодасига қараб q ёниш иссиқлигидан кичик ёки катта бўлиши мумкин. ҳисоблар шуни кўрсатадики lмакс(q га тенг, яъни органиқ ёқилғининг энергияси (ёқилғини ишлаш қобиляти) тахминан унинг ёниш иссиқлигига тенг. бу назарий жиҳатдан ҳамма реакция иссиқлик самарасини тўлиқ ишга айлантириш мумкинлигини кўрсатади. иссиқлик куч қурилмаларида ёнилғининг энергияси аввало уни ёкиш орқали иссиқлик энергиясига айлантирилади, …

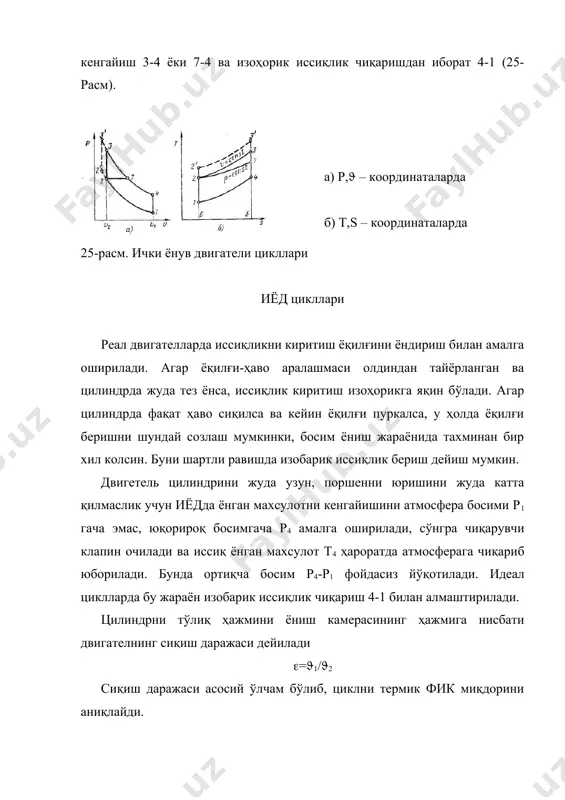

ссиқликни киритиш ёқилғини ёндириш билан амалга оширилади. агар ёқилғи-ҳаво аралашмаси олдиндан тайёрланган ва цилиндрда жуда тез ёнса, иссиқлик киритиш изоҳорикга яқин бўлади. агар цилиндрда фақат ҳаво сиқилса ва кейин ёқилғи пуркалса, у ҳолда ёқилғи беришни шундай созлаш мумкинки, босим ёниш жараёнида тахминан бир хил колсин. буни шартли равишда изобарик иссиқлик бериш дейиш мумкин. двигетель цилиндрини жуда узун, поршенни юришини жуда катта қилмаслик учун иёдда ёнган махсулотни кенгайишини атмосфера босими р1 гача эмас, юқорироқ босимгача р4 амалга оширилади, сўнгра чиқарувчи клапин очилади ва иссиқ ёнган махсулот т4 ҳароратда атмосферага чиқариб юборилади. бунда ортиқча босим р4-р1 фойдасиз йўқотилади. идеал циклларда бу жараён изобарик иссиқлик чиқариш 4-1 билан алмаштирилади. цилиндрни тўлиқ ҳажмини ёниш камерасининг ҳажмига нисбати двигателнинг сиқиш даражаси дейилади (=(1/(2 сиқиш даражаси асосий ўлчам бўлиб, циклни термик фик миқдорини аниқлайди. сиқиш даражаси ҳар хил бўлган циклларни кўриб чиқамиз. узлукли чизиқ билан ( катта, ўзлуксиз билан ( кичик бўлган цикл чизмада келтирилган. чизмадан …

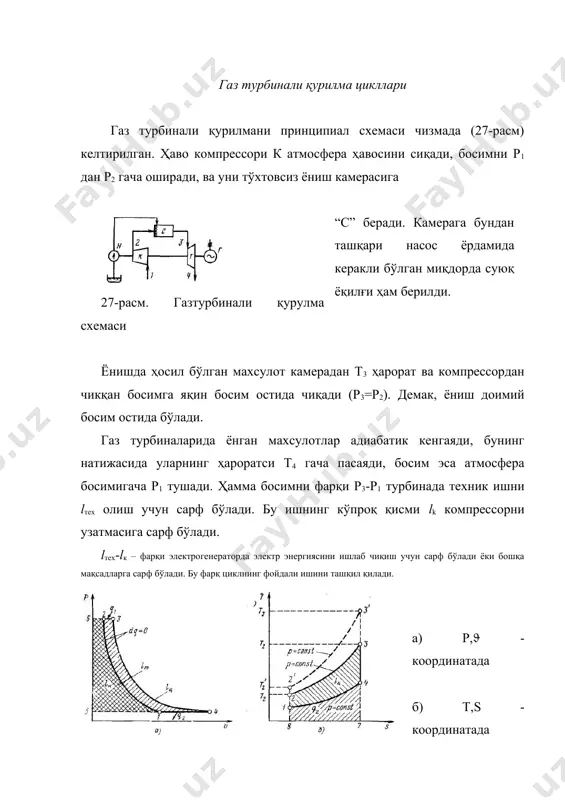

лма цикллари газ турбинали қурилмани принципиал схемаси чизмада (27-расм) келтирилган. ҳаво компрессори к атмосфера ҳавосини сиқади, босимни р1 дан р2 гача оширади, ва уни тўхтовсиз ёниш камерасига 27-расм. газтурбинали қурулма схемаси “с” беради. камерага бундан ташқари насос ёрдамида керакли бўлган миқдорда суюқ ёқилғи ҳам берилди. ёнишда ҳосил бўлган махсулот камерадан т3 ҳарорат ва компрессордан чикқан босимга яқин босим остида чиқади (р3=р2). демак, ёниш доимий босим остида бўлади. газ турбиналарида ёнган махсулотлар адиабатик кенгаяди, бунинг натижасида уларнинг ҳароратси т4 гача пасаяди, босим эса атмосфера босимигача р1 тушади. ҳамма босимни фарқи р3-р1 турбинада техник ишни lтех олиш учун сарф бўлади. бу ишнинг кўпроқ қисми lk компрессорни узатмасига сарф бўлади. lтех-lк – фарқи электрогенераторда электр энергиясини ишлаб чиқиш учун сарф бўлади ёки бошқа мақсадларга сарф бўлади. бу фарқ циклнинг фойдали ишини ташқил қилади. 28-расм. газ турбинали қурилма цикли а) p,( - координатада б) т,s - координатада ёқилғини ёнишини изобарик иссиқлик киритиш билан (2-3 …

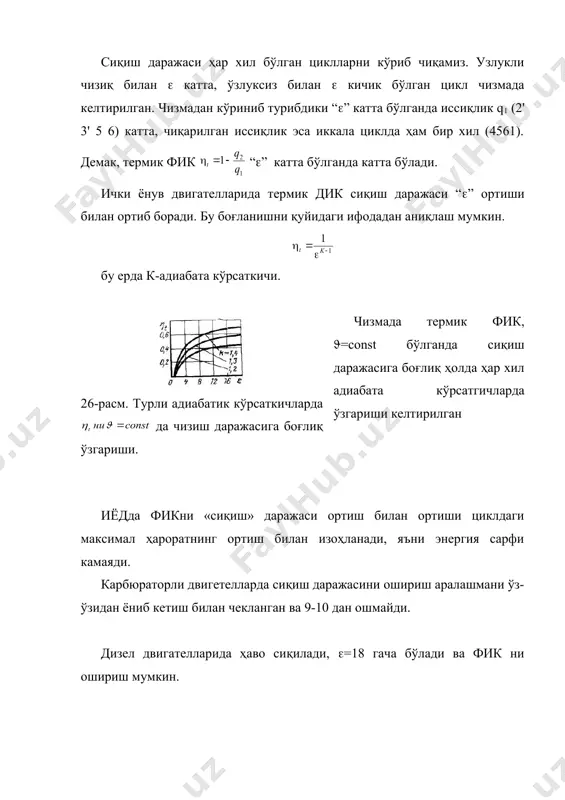

иссиқлик куч қурилмаларининг цикллари - Page 4

иссиқлик куч қурилмаларининг цикллари - Page 5
