1538806249_72604.docx ú û ù ê ë é å + - = d c v n i p i i 1 ) ) ( ( a e å = n i 1 1 l 1 0 l 2 l 2 0 l d k k ) ( 2 1 + 1 ф 2 ф 2 ф 2 0 l d k k ) ( 2 1 + - a l a l ] [( ) ( ) ( 0 0 2 1 2 1 2 1 1 d k k d k e ф e ф u u + - - = n 2 мухит n 1 d p ф 1 0 l ф 2 0 l тиыб элементи н 1 =0 q 1 0 l 2 0 l n2 мухит n1 dp ф�embed equation.3�� ф�embed equation.3�� тиыб элементи н1=0 ( _1092806098.unknown _1092806100.unknown 2 1 21 2 1 ) (sin 2 …

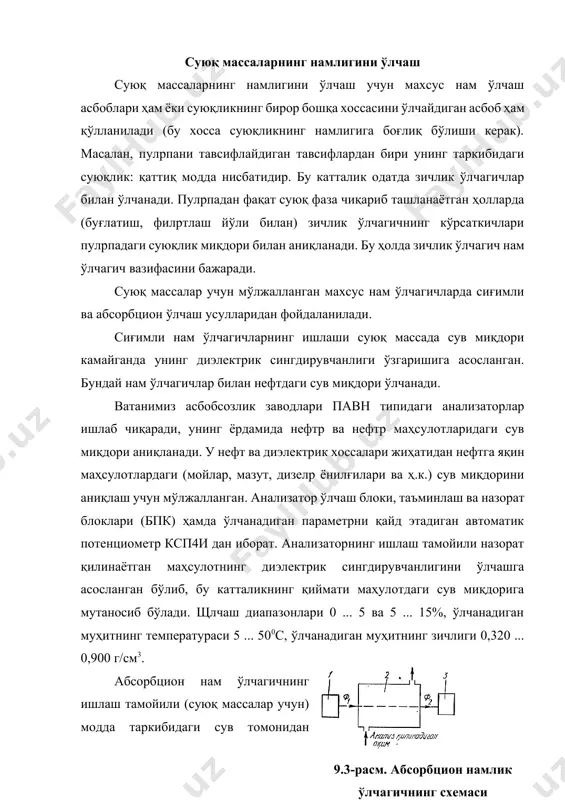

тган маҳсулотнинг диэлектрик сингдирувчанлигини ўлчашга асосланган бўлиб, бу катталикнинг қиймати маҳулотдаги сув миқдорига мутаносиб бўлади. щлчаш диапазонлари 0 ... 5 ва 5 ... 15%, ўлчанадиган муҳитнинг температураси 5 ... 500с, ўлчанадиган муҳитнинг зичлиги 0,320 ... 0,900 г/см3. 9.3-расм. абсорбцион намлик ўлчагичнинг схемаси абсорбцион нам ўлчагичнинг ишлаш тамойили (суюқ массалар учун) модда таркибидаги сув томонидан инфрақизил нур соҳасига яқин спектрларда нурланишнинг ютилишига асосланган. бундай нам ўлчагичнинг тамойилли схемаси 9.3-расмда кўрсатилган. суюқлик камера 2 дан ўтказилади, у ерда суюқлик орқали манба 1 дан нурланиш оқими ф1 ўтади. камерада энергиянинг бир қисмини нам ютганлиги учун чиқаётган нурланиш оқими ф2 нинг энергияси аралашмадаги нам концентрацияси қанча кўп бўлса, шунча кам бўлади. оқим ф2 ни қабул қилгич 3 ўлчайди. нурланиш манбаи бўлиб чўғланиш лампаси, приёмник бўлиб эса фоторезистор хизмат қилади. саноатда ишлатиладиган нам анализаторлари ацетон ва спиртдаги намлик, яъни сув концентрациясини 0 дан 5% гача аниқлаш учун хизмат қилади. қаттиқ ва сочилувчан материалларнинг намлигини ўлчаш …

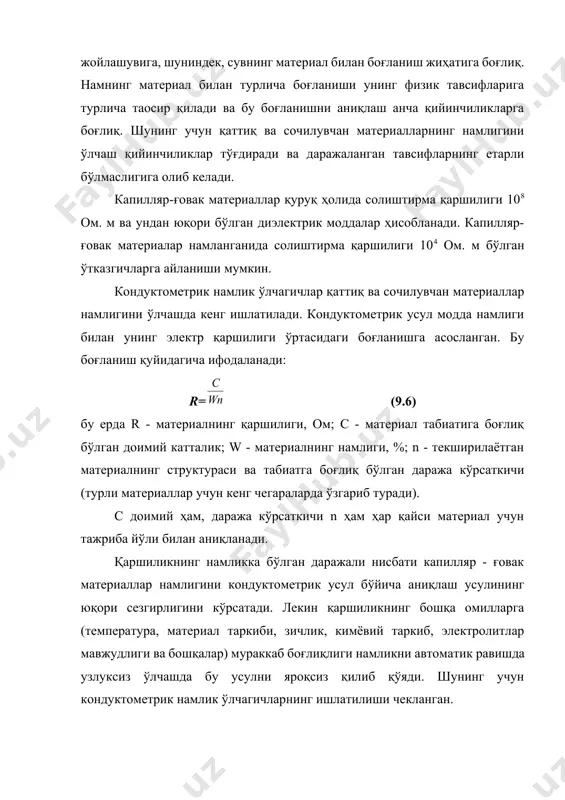

- ғовак жинслар бўлиб, улардаги сув ғовакларда сақланади. материал ютиши мумкин бўлган нам миқдори капиллярларнинг шакли, ўлчами ва жойлашувига, шуниндек, сувнинг материал билан боғланиш жиҳатига боғлиқ. намнинг материал билан турлича боғланиши унинг физик тавсифларига турлича таoсир қилади ва бу боғланишни аниқлаш анча қийинчиликларга боғлиқ. шунинг учун қаттиқ ва сочилувчан материалларнинг намлигини ўлчаш қийинчиликлар тўғдиради ва даражаланган тавсифларнинг етарли бўлмаслигига олиб келади. капилляр-ғовак материаллар қуруқ ҳолида солиштирма қаршилиги 108 ом. м ва ундан юқори бўлган диэлектрик моддалар ҳисобланади. капилляр-ғовак материалар намланганида солиштирма қаршилиги 104 ом. м бўлган ўтказгичларга айланиши мумкин. кондуктометрик намлик ўлчагичлар қаттиқ ва сочилувчан материаллар намлигини ўлчашда кенг ишлатилади. кондуктометрик усул модда намлиги билан унинг электр қаршилиги ўртасидаги боғланишга асосланган. бу боғланиш қуйидагича ифодаланади: r= (9.6) бу ерда r - материалнинг қаршилиги, ом; с - материал табиатига боғлиқ бўлган доимий катталик; w - материалнинг намлиги, %; n - текширилаётган материалнинг структураси ва табиатга боғлиқ бўлган даража кўрсаткичи (турли материаллар …

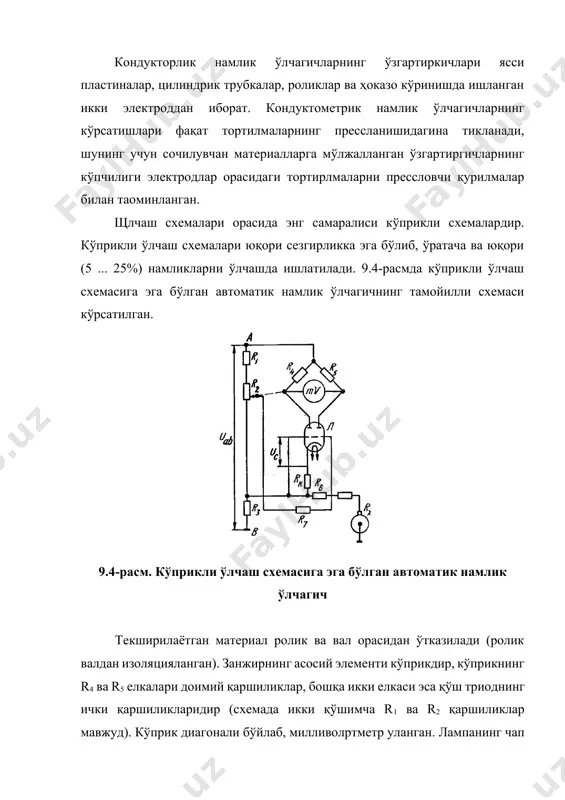

тортилмаларнинг прессланишидагина тикланади, шунинг учун сочилувчан материалларга мўлжалланган ўзгартиргичларнинг кўпчилиги электродлар орасидаги тортирлмаларни прессловчи қурилмалар билан таoминланган. щлчаш схемалари орасида энг самаралиси кўприкли схемалардир. кўприкли ўлчаш схемалари юқори сезгирликка эга бўлиб, ўратача ва юқори (5 ... 25%) намликларни ўлчашда ишлатилади. 9.4-расмда кўприкли ўлчаш схемасига эга бўлган автоматик намлик ўлчагичнинг тамойилли схемаси кўрсатилган. 9.4-расм. кўприкли ўлчаш схемасига эга бўлган автоматик намлик ўлчагич текширилаётган материал ролик ва вал орасидан ўтказилади (ролик валдан изоляцияланган). занжирнинг асосий элементи кўприкдир, кўприкнинг r4 ва r5 елкалари доимий қаршиликлар, бошқа икки елкаси эса қўш триоднинг ички қаршиликларидир (схемада икки қўшимча r1 ва r2 қаршиликлар мавжуд). кўприк диагонали бўйлаб, милливолpтметр уланган. лампанинг чап ярми тўридаги uc, манфий кулчнаши rх қаршиликдаги кучланишнинг пасайиши орқали аниқланади ва у доимий бўлади. шунинг учун триоднинг чап ярмидаги қаршилик ҳам доимий бўлади. щнг триод тўридаги манфий кучланиш uс дан ir6 катталикка фарқ қилади. j ток эса кўрилаётган материалнинг rх қаршилиги ва r2 реохорд …

рнинг тавсифи бир хил бўлса ҳам турли моддаларга мос келмайди (ҳар бир модда учун даражали эги чизиқ ёки ҳисоблаш жадваллари керак бўлади). диэлpкометрик усул капилляр-ғовак жисмлар намлигининг ўзгариши уларнинг диэлектрик сингдирувчанлигини жуда ўзгартириб юборишига асосланган. қуруқ жисмларда диэлектрик синдирувчанлик =1 ... 6, сувники эса =81. материалнинг намлиги ўзгариши натижасида диэлектрик сингдирувчанликнинг ўзгаришини, одатда, қопламалари орасига анализ қилинаётган материал жойлаштирилган конденсатор сиғимининг ўзгариши бўйича аниқланади. диэлектрик намлик ўзчагичнинг ўзгарткичи иккита ясси пластина ёки иккита концентрик цилиндрлар тарзида ясалиб, уларнинг ораси анализ қилинаётган материал билан тўлдирилади. геометрик ўлчамлари маoлум, конденсаторнинг сиғимини қуйидаги формула билан ифодалаш мумкин: с = к (9.7) бу ерда: к - конденсаторнинг геометрик ўлчамлари шаклига қараб аниқланадиган доимий; - материалнинг намлиги бўйича аниқланадиган диэлектрик сингдирувчанлик. сиғимли ўзгарткичнинг юқори частотали тебраниш контурига уланиши ўзгарткичнинг сиғимини ва унга қараб материалнинг намлигини ўлчаш учун лампали ёки ярим ўтказгичли асбобларнинг резонансли схемаларидан фойдаланишга имкон беради. сиғимли ўзгарткичларнинг материал таркиби ва тузилишига ҳамда электрод …
