электр сатҳ ўлчагичлари

DOCX 3 pages 376.1 KB Free download

3 pages

FaylHub.uz

Download via Telegram

Size 376.1 KB

File type DOCX

Pages 3

Updated Dec 2025

Page preview (3 pages)

Scroll down 👇

1 / 3

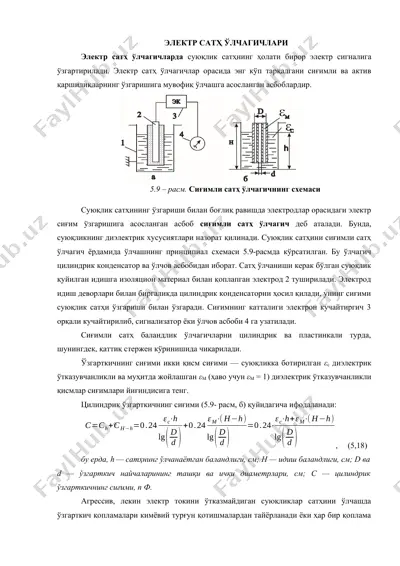

электр сатҳ ўлчагичлари электр сатҳ ўлчагичларда суюқлик сатҳнинг ҳолати бирор электр сигналига ўзгартирилади. электр сатҳ ўлчагичлар орасида энг кўп тарқалгани сиғимли ва актив қаршиликларнинг ўзгаришига мувофиқ ўлчашга acocланган асбоблардир. 5.9 – расм. сиғимли сатҳ ўлчагичнинг схемаси суюқлик сатҳининг ўзгариши билан боғлиқ равишда электродлар орасидаги электр сиғим ўзгаришига асосланган асбоб сиғимли сатҳ ўлчагич деб аталади. бунда, суюқликнинг диэлектрик хусусиятлари назорат қилинади. суюқлик сатҳини сиғимли сатҳ ўлчагич ёрдамида ўлчашнинг принципиал схемаси 5.9-расмда кўрсатилган. бу ўлчагич цилиндрик конденсатор ва ўлчов асбобидан иборат. сатҳ ўлчаниши керак бўлган суюқлик қуйилган идишга изоляцион материал билан қоплапган электрод 2 туширилади. электрод идиш деворлари билан биргаликда цилиндрик конденсаторни ҳосил қилади, унинг сиғими суюқлик сатҳи ўзгариши билан ўзгаради. сиғимнинг катталиги электрон кучайтиргич 3 орқали кучайтирилиб, сигнализатор ёки ўлчов асбоби 4 га узатилади. сиғимли сатҳ баландлик ўлчагичларни цилиндрик ва пластинкали турда, шунингдек, қаттиқ стержен кўринишида чиқарилади. ўзгарткичнинг сиғими икки қисм сиғими — суюқликка ботирилган εс диэлектрик ўтказувчанликли ва муҳитда жойлашган …

2 / 3

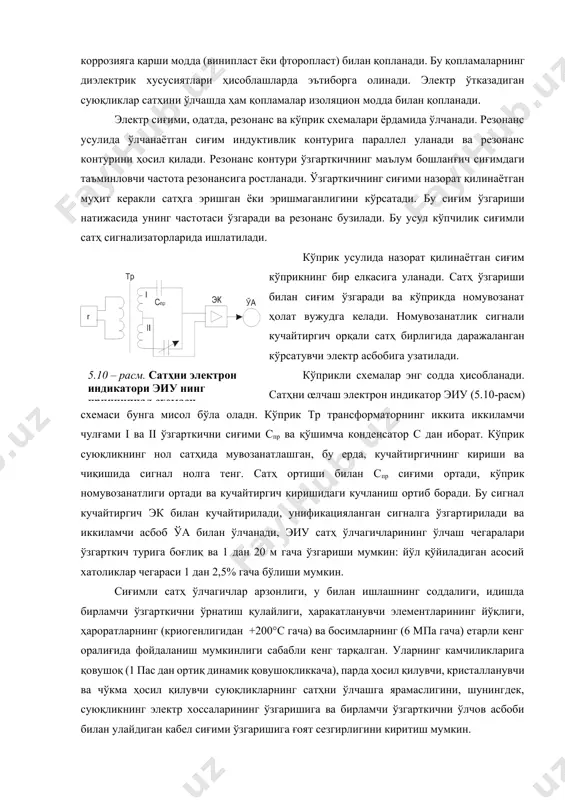

ва кўприк схемалари ёрдамида ўлчанади. резонанс усулида ўлчанаётган сиғим индуктивлик контурига параллел уланади ва резонанс контурини ҳосил қилади. резонанс контури ўзгарткичнинг маълум бошланғич сиғимдаги таъминловчи частота резонансига ростланади. ўзгарткичнинг сиғими назорат қилинаётган муҳит керакли сатҳга эришган ёки эришмаганлигини кўрсатади. бу сиғим ўзгариши натижасида унинг частотаси ўзгаради ва резонанс бузилади. бу усул кўпчилик сиғимли сатҳ сигнализаторларида ишлатилади. кўприк усулида назорат қилинаётган сиғим кўприкнинг бир елкасига уланади. сатҳ ўзгариши билан сиғим ўзгаради ва кўприкда номувозанат ҳолат вужудга келади. номувозанатлик сигнали кучайтиргич орқали сатҳ бирлигида даражаланган кўрсатувчи электр асбобига узатилади.5.10 – расм. сатҳни электрон индикатори эиу нинг принципиал схемаси кўприкли схемалар энг содда ҳисобланади. сатҳни œлчаш электрон индикатор эиу (5.10-расм) схемаси бунга мисол бўла оладн. кўприк тр трансформаторнинг иккита иккиламчи чулғами i ва ii ўзгарткични сиғими спр ва қўшимча конденсатор с дан иборат. кўприк суюқликнинг нол сатҳида мувозанатлашган, бу ерда, кучайтиргичнинг кириши ва чиқишида сигнал нолга тенг. сатҳ ортиши билан спр сиғими ортади, …

3 / 3

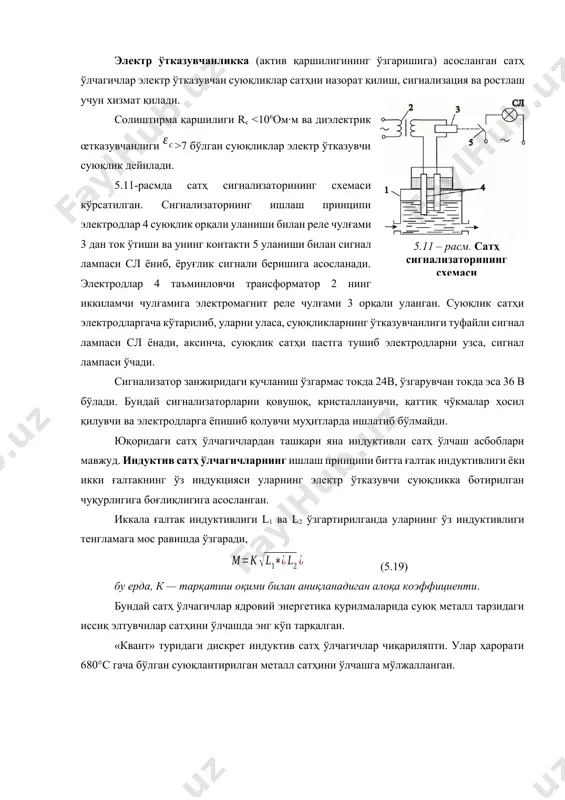

осил қилувчи суюқликларнинг сатҳни ўлчашга ярамаслигини, шунингдек, суюқликнинг электр хоссаларининг ўзгаришига ва бирламчи ўзгарткични ўлчов асбоби билан улайдиган кабел сиғими ўзгаришига ғоят сезгирлигини киритиш мумкин. электр ўтказувчанликка (актив қаршилигининг ўзгаришига) асосланган сатҳ ўлчагичлар электр ўтказувчан суюқликлар сатҳни назорат қилиш, сигнализация ва ростлаш учун хизмат қилади.5.11 – расм. сатҳ сигнализаторининг схемаси солиштирма қаршилиги rс 7 бўлган суюқликлар электр ўтказувчи суюқлик дейилади. 5.11-расмда сатҳ сигнализаторининг схемаси кўрсатилган. сигнализаторнинг ишлаш принципи электродлар 4 суюқлик орқали уланиши билан реле чулғами 3 дан ток ўтиши ва унинг контакти 5 уланиши билан сигнал лампаси сл ёниб, ёруғлик сигнали беришига асосланади. электродлар 4 таъминловчи трансформатор 2 нинг иккиламчи чулғамига электромагнит реле чулғами 3 орқали уланган. суюқлик сатҳи электродларгача кўтарилиб, уларни уласа, суюқликларнинг ўтказувчанлиги туфайли сигнал лампаси сл ёнади, аксинча, суюқлик сатҳи пастга тушиб электродларни узса, сигнал лампаси ўчади. сигнализатор занжиридаги кучланиш ўзгармас токда 24в, ўзгарувчан токда эса 36 в бўлади. бундай сигнализаторларни қовушоқ, кристалланувчи, қаттиқ чўкмалар ҳосил …
