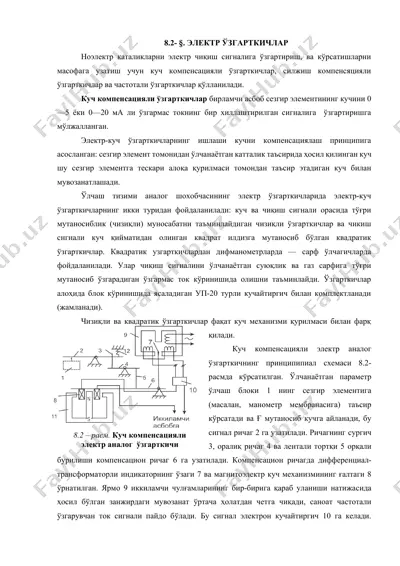

8.2- §. электр ўзгарткичлар ноэлектр каталикларни электр чиқиш сигналига ўзгартириш, ва кўрсатишларни масофага узатиш учун куч компенсацияли ўзгарткичлар, силжиш компенсяцияли ўзгарткичлар ва частотали ўзгарткичлар қўлланилади. куч компенсацияли ўзгарткичлар бирламчи асбоб сезгир элементининг кучини 0—5 ёки 0—20 ма ли ўзгармас токнинг бир хиллаштирилган сигналига ўзгартиришга мўлжалланган. электр-куч ўзгарткичларнинг ишлаши кучни компенсациялаш принципига асосланган: сезгир элемент томонидан ўлчанаётган катталик таъсирида ҳосил қилинган куч шу сезгир элементга тескари алоқа қурилмаси томондан таъсир этадиган куч билан мувозанатлашади. ўлчаш тизими аналог шохобчасининг электр ўзгарткичларида электр-куч ўзгарткичларнинг икки туридан фойдаланилади: куч ва чиқиш сигнали орасида тўғри мутаносиблик (чизиқли) муносабатни таъминлайдиган чизиқли ўзгарткичлар ва чикиш снгнали куч қийматидан олинган квадрат илдизга мутаносиб бўлган квадратик ўзгарткичлар. квадратик узгарткичлардан дифманометрларда — сарф ўлчагичларда фойдаланилади. улар чиқиш сигналини ўлчанаётган суюқлик ва газ сарфига тўғри мутаносиб ўзгарадиган ўзгармас ток кўринишида олишни таъминлайди. ўзгарткичлар алоҳида блок кўринишида ясаладиган уп-20 турли кучайтиргич билан комплектланади (жамланади). чизиқли ва квадратик ўзгарткичлар фақат куч механизми қурилмаси …

2 / 10

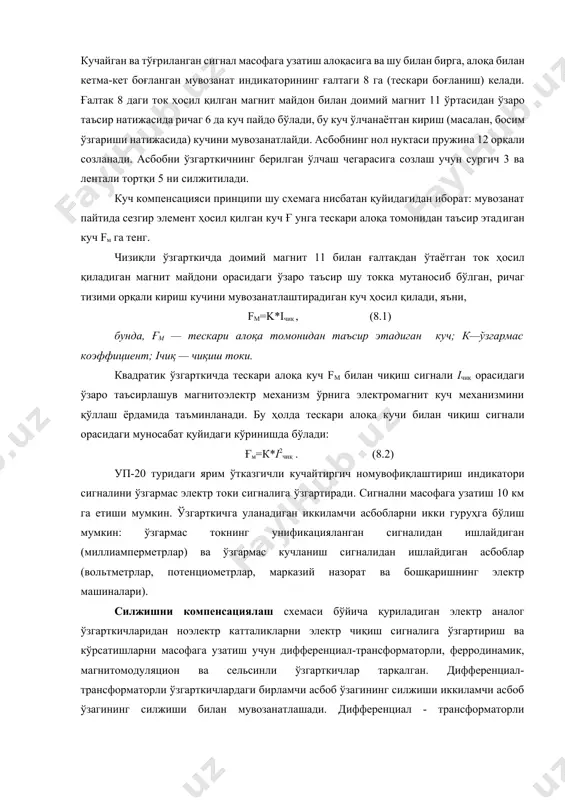

озанат ўртача ҳолатдан четга чиқади, саноат частотали ўзгарувчан ток сигнали пайдо бўлади. бу сигнал электрон кучайтиргич 10 га келади. кучайган ва тўғриланган сигнал масофага узатиш алоқасига ва шу билан бирга, алоқа билан кетма-кет боғланган мувозанат индикаторининг ғалтаги 8 га (тескари боғланиш) келади. ғалтак 8 даги ток ҳосил қилган магнит майдон билан доимий магнит 11 ўртасидан ўзаро таъсир натижасида ричаг 6 да куч пайдо бўлади, бу кyч ўлчанаётган кириш (масалан, босим ўзгариши натижасида) кучини мувозанатлайди. асбобнинг нол нуқтаси пружина 12 орқали созланади. асбобни ўзгарткичнинг берилган ўлчаш чегарасига созлаш учун сургич 3 ва лентали тортқи 5 ни силжитилади. куч компенсацияси принципи шу схемага нисбатан қуйидагидан иборат: мувозанат пайтида сезгир элемент ҳосил қилган куч ғ унга тескари алоқа томонидан таъсир этадиган куч fм га тенг. чизиқли ўзгарткичда доимий магнит 11 билан ғалтакдан ўтаётган ток ҳосил қиладиган магнит майдони орасидаги ўзаро таъсир шу токка мутаносиб бўлган, ричаг тизими орқали кириш кучини мувозанатлаштирадиган куч ҳосил …

3 / 10

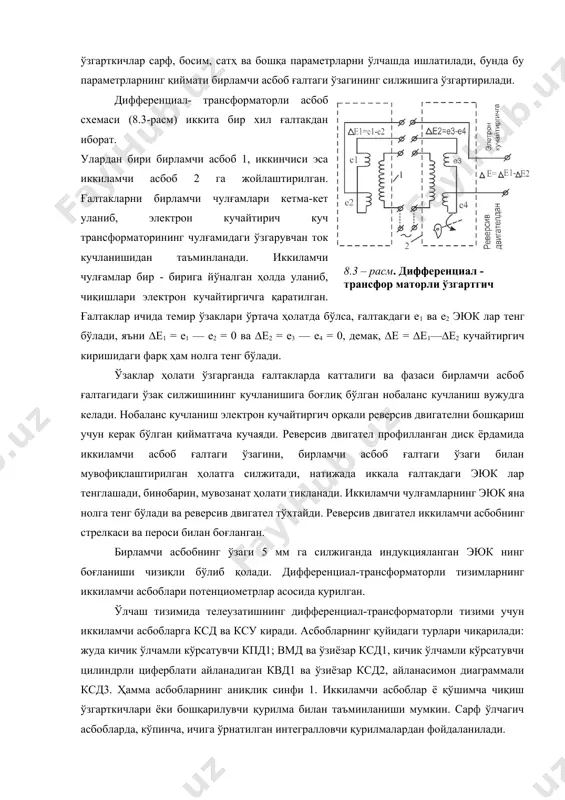

а қуриладиган электр аналог ўзгарткичларидан ноэлектр катталикларни электр чиқиш сигналига ўзгартириш ва кўрсатишларни масофага узатиш учун дифференциал-трансформаторли, ферродинамик, магнитомодуляцион ва сельсинли ўзгарткичлар тарқалган. дифференциал-трансформаторли ўзгарткичлардаги бирламчи асбоб ўзагининг силжиши иккиламчи асбоб ўзагининг силжиши билан мувозанатлашади. дифференциал - трансформаторли ўзгарткичлар сарф, босим, сатҳ ва бошқа параметрларни ўлчашда ишлатилади, бунда бу параметрларнинг қиймати бирламчи асбоб ғалтаги ўзагининг силжишига ўзгартирилади. дифференциал- трансформаторли асбоб схемаси (8.3-расм) иккита бир хил ғалтакдан иборат.8.3 – расм. дифференциал - трансфор маторли ўзгартгич схемаси. улардан бири бирламчи асбоб 1, иккинчиси эса иккиламчи асбоб 2 га жойлаштирилган. ғалтакларни бирламчи чулғамлари кетма-кет уланиб, электрон кучайтирич куч трансформаторининг чулғамидаги ўзгарувчан ток кучланишидан таъминланади. иккиламчи чулғамлар бир - бирига йўналган ҳолда уланиб, чиқишлари электрон кучайтиргичга қаратилган. ғалтаклар ичида темир ўзаклари ўртача ҳолатда бўлса, ғалтакдаги е1 ва е2 эюк лар тенг бўлади, яъни ∆е1 = е1 — е2 = 0 ва ∆е2 = е3 — е4 = 0, демак, ∆е = ∆е1—∆е2 кучайтиргич киришидаги …

4 / 10

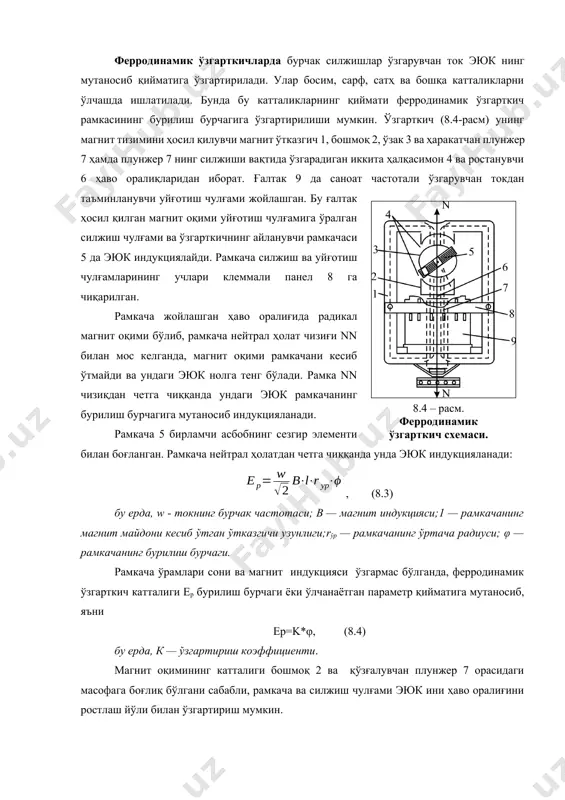

ланиши чизиқли бўлиб қолади. дифференциал-трансформаторли тизимларнинг иккиламчи асбоблари потенциометрлар асосида қурилган. ўлчаш тизимида телеузатишнинг дифференциал-трансформаторли тизими учун иккиламчи асбобларга ксд ва ксу киради. асбобларнинг қуйидаги турлари чиқарилади: жуда кичик ўлчамли кўрсатувчи кпд1; вмд ва ўзиёзар ксд1, кичик ўлчамли кўрсатувчи цилиндрли циферблати айланадиган квд1 ва ўзиёзар ксд2, айланасимон диаграммали ксд3. ҳамма асбобларнинг аниқлик синфи 1. иккиламчи асбоблар ё қўшимча чиқиш ўзгарткичлари ёки бошқарилувчи қурилма билан таъминланиши мумкин. сарф ўлчагич асбобларда, кўпинча, ичига ўрнатилган интегралловчи қурилмалардан фойдаланилади. ферродинамик ўзгарткичларда бурчак силжишлар ўзгарувчан ток эюк нинг мутаносиб қийматига ўзгартирилади. улар босим, сарф, сатҳ ва бошқа катталикларни ўлчашда ишлатилади. бунда бу катталикларнинг қиймати ферродинамик ўзгарткич рамкасининг бурилиш бурчагига ўзгартирилиши мумкин. ўзгарткич (8.4-расм) унинг магнит тизимини ҳосил қилувчи магнит ўтказгич 1, бошмоқ 2, ўзак 3 ва ҳаракатчан плунжер 7 ҳамда плунжер 7 нинг силжиши вақтида ўзгарадиган иккита ҳалқасимон 4 ва ростанувчи 6 ҳаво оралиқларидан иборат. ғалтак 9 да саноат частотали ўзгарувчан токдан таъминланувчи уйғотиш чулғами …

5 / 10

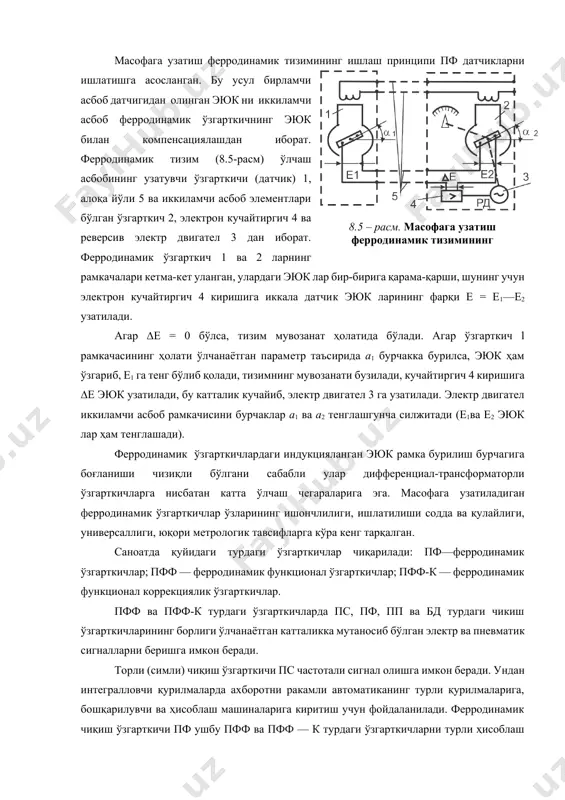

есиб ўтган ўтказгичи узунлиги;rўр — рамкачанинг ўртача радиуси; φ — рамкачанинг бурилиш бурчаги. рамкача ўрамлари сони ва магнит индукцияси ўзгармас бўлганда, ферродинамик ўзгарткич катталиги ер бурилиш бурчаги ёки ўлчанаётган параметр қийматига мутаносиб, яъни ep=k*φ, (8.4) бу ерда, к — ўзгартириш коэффициенти. магнит оқимининг катталиги бошмоқ 2 ва қўзғалувчан плунжер 7 орасидаги масофага боғлиқ бўлгани сабабли, paмкача ва силжиш чулғами эюк ини ҳаво оралиғини ростлаш йўли билан ўзгартириш мумкин. масофага узатиш ферродинамик тизимининг ишлаш принципи пф датчикларни ишлатишга асосланган. бу усул бирламчи асбоб датчигидан олинган эюк ни иккиламчи асбоб ферродинамик ўзгарткичнинг эюк билан компенсациялашдан иборат. ферродинамик тизим (8.5-расм) ўлчаш асбобининг узатувчи ўзгарткичи (датчик) 1, алоқа йўли 5 ва иккиламчи асбоб элементлари бўлган ўзгарткич 2, электрон кучайтиргич 4 ва реверсив электр двигател 3 дан иборат. ферродинамик ўзгарткич 1 ва 2 ларнинг рамкачалари кетма-кет уланган, улардаги эюк лар бир-бирига қарама-қарши, шунинг учун электрон кучайтиргич 4 киришига иккала датчик эюк ларининг фарқи е = …
