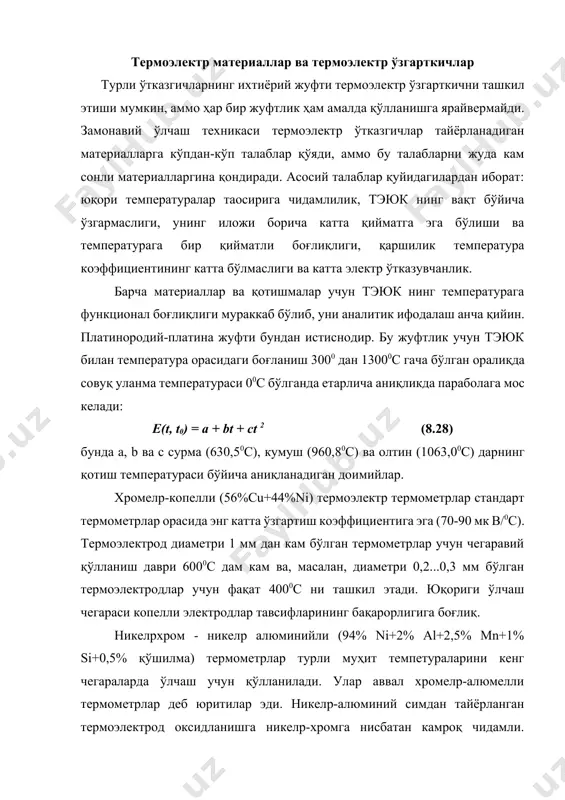

1538806480_72606.docx t с l 2 - - c t 2 l t 100 4 æ è ç ö ø ÷ 1 2 1 ln 1 - ÷ ÷ ø ö ç ç è æ - l e l c t r 1 4 e 1 0 r dr dt t æ è ç ö ø ÷ æ è ç ö ø ÷ t t t t 0 0 - × термоэлектр материаллар ва термоэлектр ўзгарткичлар режа: 1. узатувчи термоэлектрод симлар 2. қаршилик термометрлари 3. температурани нурланиш пирометрлари ёрдамида ўлчаш термоэлектр материаллар ва термоэлектр ўзгарткичлар турли ўтказгичларнинг ихтиёрий жуфти термоэлектр ўзгарткични ташкил этиши мумкин, аммо ҳар бир жуфтлик ҳам амалда қўлланишга ярайвермайди. замонавий ўлчаш техникаси термоэлектр ўтказгичлар тайёрланадиган материалларга кўпдан-кўп талаблар қўяди, аммо бу талабларни жуда кам сонли материалларгина қондиради. асосий талаблар қуйидагилардан иборат: юқори температуралар таoсирига чидамлилик, тэюк нинг вақт бўйича ўзгармаслиги, унинг иложи борича катта қийматга эга бўлиши ва …

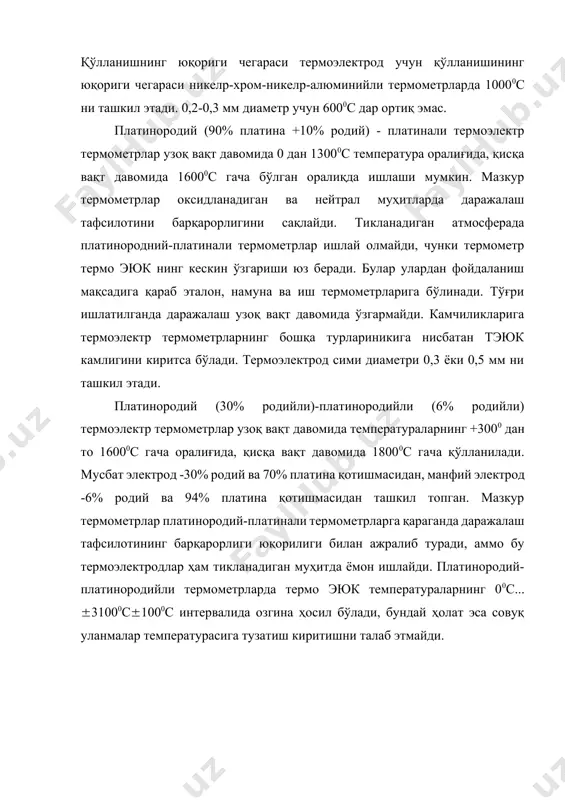

турли муҳит темпетураларини кенг чегараларда ўлчаш учун қўлланилади. улар аввал хромелp-алюмелли термометрлар деб юритилар эди. никелp-алюминий симдан тайёрланган термоэлектрод оксидланишга никелp-хромга нисбатан камроқ чидамли. қўлланишнинг юқориги чегараси термоэлектрод учун қўлланишининг юқориги чегараси никелp-хром-никелp-алюминийли термометрларда 10000с ни ташкил этади. 0,2-0,3 мм диаметр учун 6000с дар ортиқ эмас. платинородий (90% платина +10% родий) - платинали термоэлектр термометрлар узоқ вақт давомида 0 дан 13000с температура оралиғида, қисқа вақт давомида 16000с гача бўлган оралиқда ишлаши мумкин. мазкур термометрлар оксидланадиган ва нейтрал муҳитларда даражалаш тафсилотини барқарорлигини сақлайди. тикланадиган атмосферада платинородний-платинали термометрлар ишлай олмайди, чунки термометр термо эюк нинг кескин ўзгариши юз беради. булар улардан фойдаланиш мақсадига қараб эталон, намуна ва иш термометрларига бўлинади. тўғри ишлатилганда даражалаш узоқ вақт давомида ўзгармайди. камчиликларига термоэлектр термометрларнинг бошқа турлариникига нисбатан тэюк камлигини киритса бўлади. термоэлектрод сими диаметри 0,3 ёки 0,5 мм ни ташкил этади. платинородий (30% родийли)-платинородийли (6% родийли) термоэлектр термометрлар узоқ вақт давомида температураларнинг +3000 дан то 16000с …

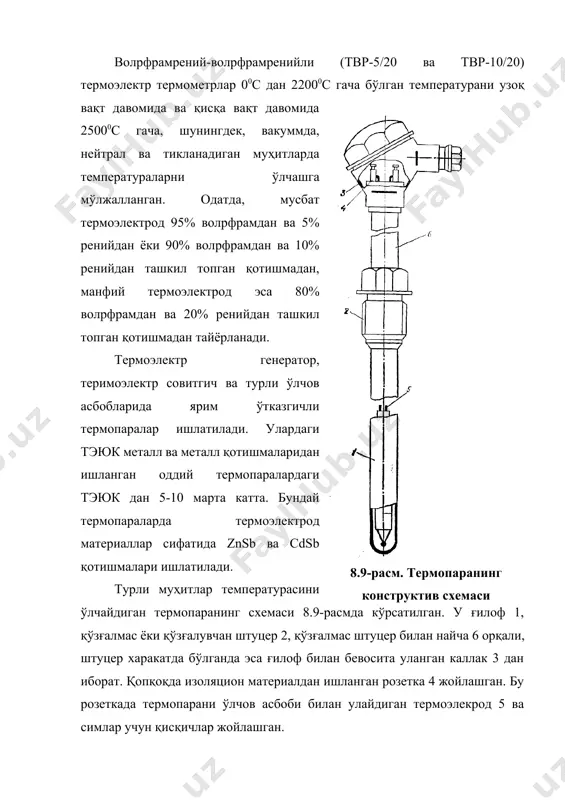

рмоэлектр термометрлар 00с дан 22000с гача бўлган температурани узоқ вақт давомида ва қисқа вақт давомида 25000с гача, шунингдек, вакуммда, нейтрал ва тикланадиган муҳитларда температураларни ўлчашга мўлжалланган. одатда, мусбат термоэлектрод 95% волpфрамдан ва 5% ренийдан ёки 90% волpфрамдан ва 10% ренийдан ташкил топган қотишмадан, манфий термоэлектрод эса 80% волpфрамдан ва 20% ренийдан ташкил топган қотишмадан тайёрланади. термоэлектр генератор, теримоэлектр совитгич ва турли ўлчов асбобларида ярим ўтказгичли термопаралар ишлатилади. улардаги тэюк металл ва металл қотишмаларидан ишланган оддий термопаралардаги тэюк дан 5-10 марта катта. бундай термопараларда термоэлектрод материаллар сифатида znsb ва cdsb қотишмалари ишлатилади. турли муҳитлар температурасини ўлчайдиган термопаранинг схемаси 8.9-расмда кўрсатилган. у ғилоф 1, қўзғалмас ёки қўзғалувчан штуцер 2, қўзғалмас штуцер билан найча 6 орқали, штуцер харакатда бўлганда эса ғилоф билан бевосита уланган каллак 3 дан иборат. қопқоқда изоляцион материалдан ишланган розетка 4 жойлашган. бу розеткада термопарани ўлчов асбоби билан улайдиган термоэлекрод 5 ва симлар учун қисқичлар жойлашган. термопараларнинг ҳимоя ғилофлари кўпинча …

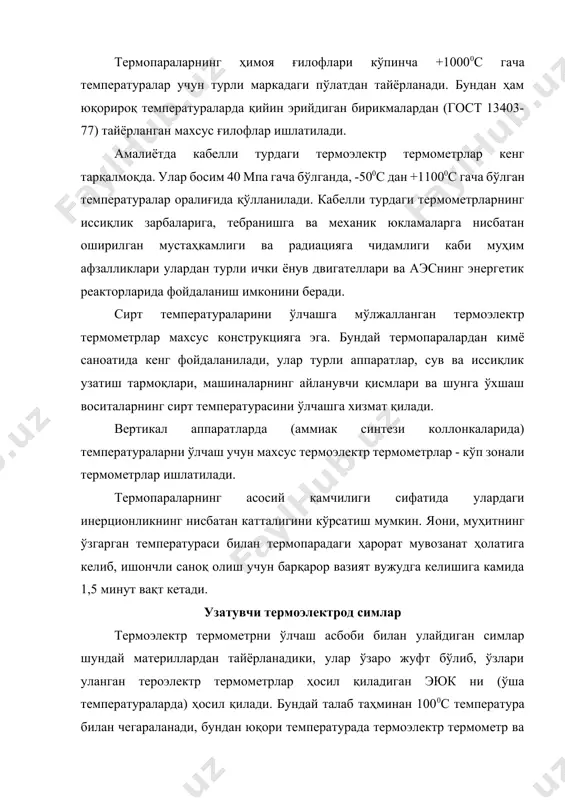

и аппаратлар, сув ва иссиқлик узатиш тармоқлари, машиналарнинг айланувчи қисмлари ва шунга ўхшаш воситаларнинг сирт температурасини ўлчашга хизмат қилади. вертикал аппаратларда (аммиак синтези коллонкаларида) температураларни ўлчаш учун махсус термоэлектр термометрлар - кўп зонали термометрлар ишлатилади. термопараларнинг асосий камчилиги сифатида улардаги инерционликнинг нисбатан катталигини кўрсатиш мумкин. яoни, муҳитнинг ўзгарган температураси билан термопарадаги ҳарорат мувозанат ҳолатига келиб, ишончли саноқ олиш учун барқарор вазият вужудга келишига камида 1,5 минут вақт кетади. узатувчи термоэлектрод симлар термоэлектр термометрни ўлчаш асбоби билан улайдиган симлар шундай материллардан тайёрланадики, улар ўзаро жуфт бўлиб, ўзлари уланган тероэлектр термометрлар ҳосил қиладиган эюк ни (ўша температураларда) ҳосил қилади. бундай талаб таҳминан 1000с температура билан чегараланади, бундан юқори температурада термоэлектр термометр ва улайдиган симларнинг тавсифлари бир-биридан фарқ қилиши мумкин. бундай бўлишига йўл қўйилади, чунки улайдиган симларнинг температураси, одатда, юқори бўлмайди. кўрсатилган талаблар бажарилганда, термокомпенсацион симлар термоэлектр термометрни (термопарани) улайдиган симлар узунлиги қадар узайтиради, термопаранинг эркин учлари эса тэюк ни ўлчашга мўлжалланган асбобнинг …

ндан ва механик таoсирдан сақланиш талаб этилса, унда мис, пўлат симли (гост 24335-80) қоплама ёки экранлар қўлланилади. ҳар бир сим материали изоляциянинг ўз рангига ёки симларнинг ўрамасида ва қопламаси рангидаги симларга эга бўлади. 8.4-жадвалда термопаралар, тавсия этиладиган узайтирувчи тероэлектрод симлар, уларнинг белгилари ва ранглари келтирилган. 8.4-жадвал термопаралар учун узайтирувчи термоэлектрод симлар термопара узайтирувчи термоэлектрод симлар белгилар жуфт-симлар ранги мис-копелли мк мис-копелp қизил (пушти)-сариқ (тўқ сариқ) мис-мисникелли м мис-константан қизил (пушти)-жигарранг хромел-копелли хм хромелp-копелp бинафша (қора) - сариқ (тўқ сариқ) никелpхром-никелp алюминийли мт-нм мис-константан, мис-титан - никелp мис қизил-яшил қизил-кўк платинородний-платинали п мис-қотишма тп қизил (пушти-яшил) волpфрамрений-волpфрамренийли м-мн мис-қотишма мн, 2,4 қизил (пушти) - кўк (зангори) қаршилик термометрлари температурани қаршилик термометрлари билан ўлчаш температура ўзгариши билан электр ўтказгич ҳамда ярим ўтказгичлар электр қаршилигининг ўзгариши хусусиятига асосланган. демак, ўтказгич ёки ярим ўтказгичнинг электр қаршилиги ундаги температуранинг r=(t) функциясидир. бу функциянинг кўриниши термометрдаги қаршилик материалларининг хоссаларига боғлиқ. кўпчилик тоза металларнинг электр қаршилиги температура …
