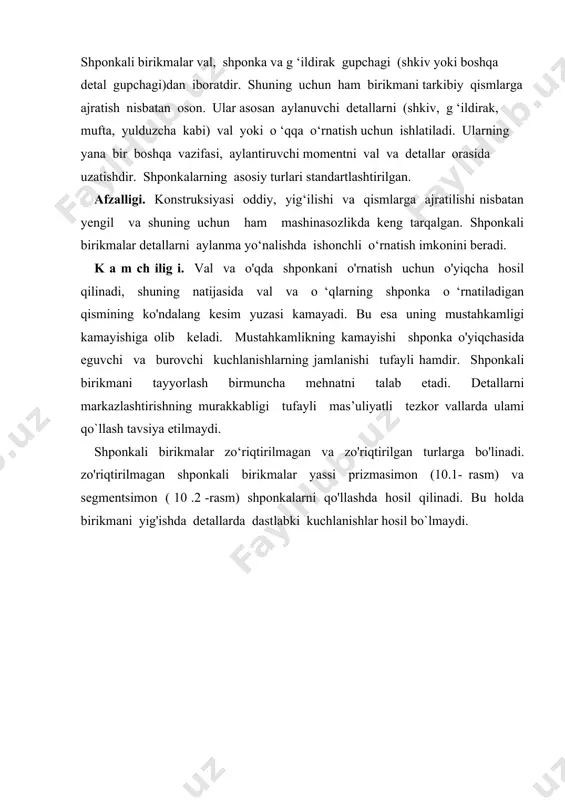

1523467303_71024.doc ( ) mm st , 10 5 ¸ - = l l l [ ] ez ez s f s s < = d f t = 2 ( ) l × - = i t h s [ ] 2 100 mm h = ez s [ ] 2 50 mm h = ez s ( ) mm st , 10 5 ¸ - = l l  mm st ,105 shponkali birikmalar reja: 1. shponkali birikmalar haqida umumiy ma’lumotlar. 2. shponkali birikmalarni hisoblash. shponkali birikmalar val, shponka va g ‘ildirak gupchagi (shkiv yoki boshqa detal gupchagi)dan iboratdir. shuning uchun ham birikmani tarkibiy qismlarga ajratish nisbatan oson. ular asosan aylanuvchi detallarni (shkiv, g ‘ildirak, mufta, yulduzcha kabi) val yoki o ‘qqa o‘rnatish uchun ishlatiladi. ularning yana bir boshqa vazifasi, aylantiruvchi momentni val va detallar orasida uzatishdir. shponkalarning asosiy turlari standartlashtirilgan. afzalligi. konstruksiyasi oddiy, yig‘ilishi va qismlarga ajratilishi nisbatan …

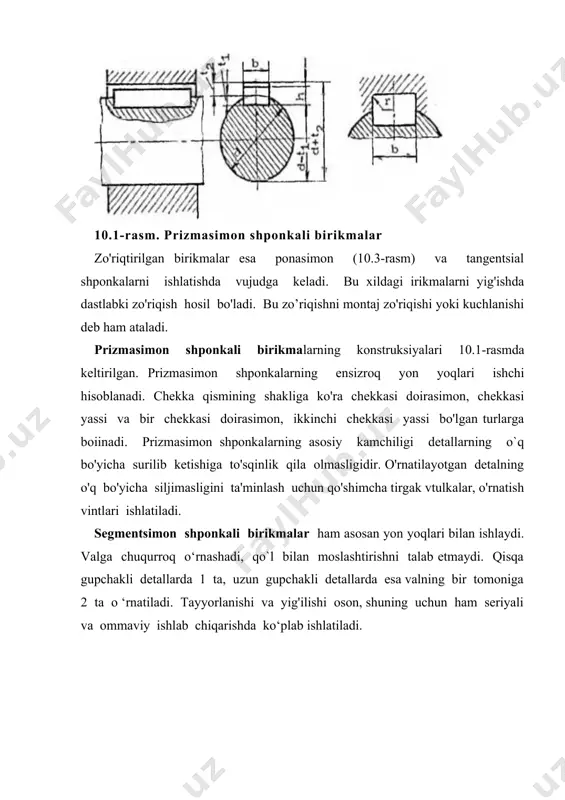

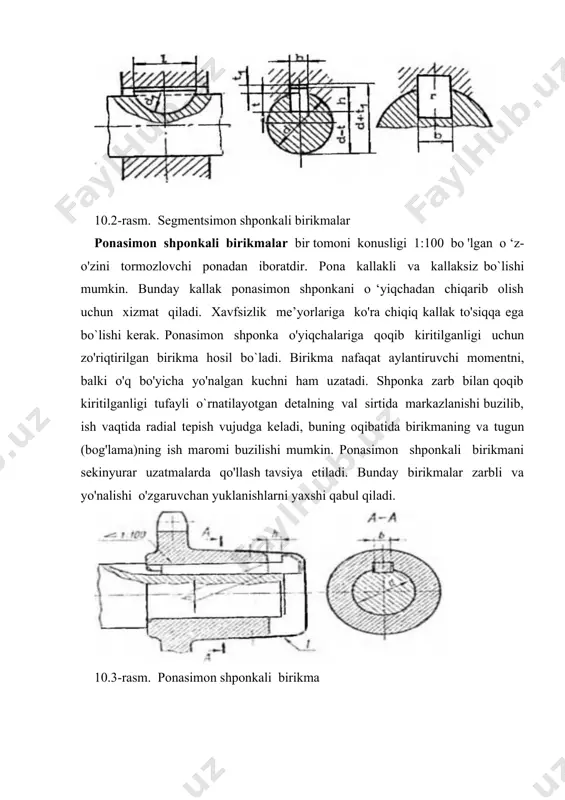

zo'riqish hosil bo'ladi. bu zo’riqishni montaj zo'riqishi yoki kuchlanishi deb ham ataladi. prizmasimon shponkali birikmalarning konstruksiyalari 10.1-rasmda keltirilgan. prizmasimon shponkalarning ensizroq yon yoqlari ishchi hisoblanadi. chekka qismining shakliga ko'ra chekkasi doirasimon, chekkasi yassi va bir chekkasi doirasimon, ikkinchi chekkasi yassi bo'lgan turlarga boiinadi. prizmasimon shponkalarning asosiy kamchiligi detallarning o`q bo'yicha surilib ketishiga to'sqinlik qila olmasligidir. o'rnatilayotgan detalning o'q bo'yicha siljimasligini ta'minlash uchun qo'shimcha tirgak vtulkalar, o'rnatish vintlari ishlatiladi. segmentsimon shponkali birikmalar ham asosan yon yoqlari bilan ishlaydi. valga chuqurroq o‘rnashadi, qo`l bilan moslashtirishni talab etmaydi. qisqa gupchakli detallarda 1 ta, uzun gupchakli detallarda esa valning bir tomoniga 2 ta o ‘rnatiladi. tayyorlanishi va yig'ilishi oson, shuning uchun ham seriyali va ommaviy ishlab chiqarishda ko‘plab ishlatiladi. 10.2-rasm. segmentsimon shponkali birikmalar ponasimon shponkali birikmalar bir tomoni konusligi 1:100 bo 'lgan o ‘z-o'zini tormozlovchi ponadan iboratdir. pona kallakli va kallaksiz bo`lishi mumkin. bunday kallak ponasimon shponkani o ‘yiqchadan chiqarib olish uchun xizmat qiladi. …

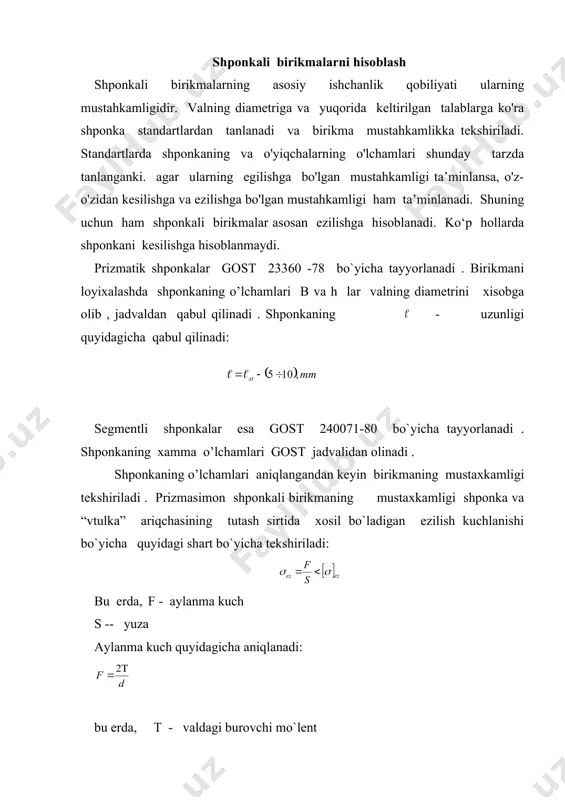

hisoblash shponkali birikmalarning asosiy ishchanlik qobiliyati ularning mustahkamligidir. valning diametriga va yuqorida keltirilgan talablarga ko'ra shponka standartlardan tanlanadi va birikma mustahkamlikka tekshiriladi. standartlarda shponkaning va o'yiqchalarning o'lchamlari shunday tarzda tanlanganki. agar ularning egilishga bo'lgan mustahkamligi ta’minlansa, o'z-o'zidan kesilishga va ezilishga bo'lgan mustahkamligi ham ta’minlanadi. shuning uchun ham shponkali birikmalar asosan ezilishga hisoblanadi. ko‘p hollarda shponkani kesilishga hisoblanmaydi. prizmatik shponkalar gost 23360 -78 bo`yicha tayyorlanadi . birikmani loyixalashda shponkaning o’lchamlari b va h lar valning diametrini xisobga olib , jadvaldan qabul qilinadi . shponkaning - uzunligi quyidagicha qabul qilinadi: segmentli shponkalar esa gost 240071-80 bo`yicha tayyorlanadi . shponkaning xamma o’lchamlari gost jadvalidan olinadi . shponkaning o’lchamlari aniqlangandan keyin birikmaning mustaxkamligi tekshiriladi . prizmasimon shponkali birikmaning mustaxkamligi shponka va “vtulka” ariqchasining tutash sirtida xosil bo`ladigan ezilish kuchlanishi bo`yicha quyidagi shart bo`yicha tekshiriladi: bu erda, f - aylanma kuch s -- yuza aylanma kuch quyidagicha aniqlanadi: bu erda, t - valdagi burovchi mo`lent …
