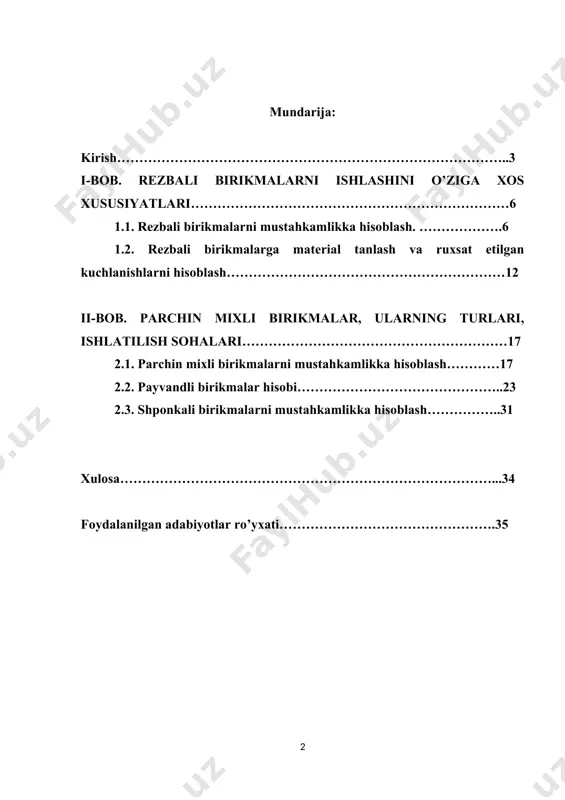

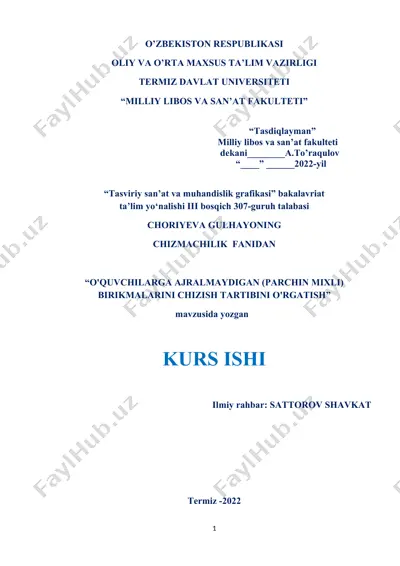

2- §. parchin mixli birikmalar hisobi o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi termiz davlat universiteti “milliy libos va san’at fakulteti” “tasdiqlayman” milliy libos va san’at fakulteti dekani________a.to’raqulov “____” ______2022-yil “tasviriy san’at va muhandislik grafikasi” bakalavriat ta’lim yo‘nalishi iii bosqich 307-guruh talabasi choriyeva gulhayoning chizmachilik fanidan “o'quvchilarga ajralmaydigan (parchin mixli) birikmalarini chizish tartibini o'rgatish” mavzusida yozgan kurs ishi ilmiy rahbar: sattorov shavkat termiz -2022 mundarija: kirish……………………………………………………………………………..3 i-bob. rezbali birikmalarni ishlashini o’ziga xos xususiyatlari………………………………………………………………6 1.1. rezbali birikmalarni mustahkamlikka hisoblash. ……………….6 1.2. rezbali birikmalarga material tanlash va ruxsat etilgan kuchlanishlarni hisoblash………………………………………………………12 ii-bob. parchin mixli birikmalar, ularning turlari, ishlatilish sohalari……………………………………………………17 2.1. parchin mixli birikmalarni mustahkamlikka hisoblash…………17 2.2. payvandli birikmalar hisobi………………………………………..23 2.3. shponkali birikmalarni mustahkamlikka hisoblash……………..31 xulosa…………………………………………………………………………...34 foydalanilgan adabiyotlar ro’yxati………………………………………….35 kirish kurs ishining dolzarbligi: hozirgi vaqtda ko’p ishlatiladigan ajralmas birikmalarga payvand va parchin mixli birikmalar kiradi. payvand birikmalar detalarni uchma – uch, ustma – ust va burchakli qilib briktirishda ishlatiladi payvandlash – payvandlanadigan …

2 / 38

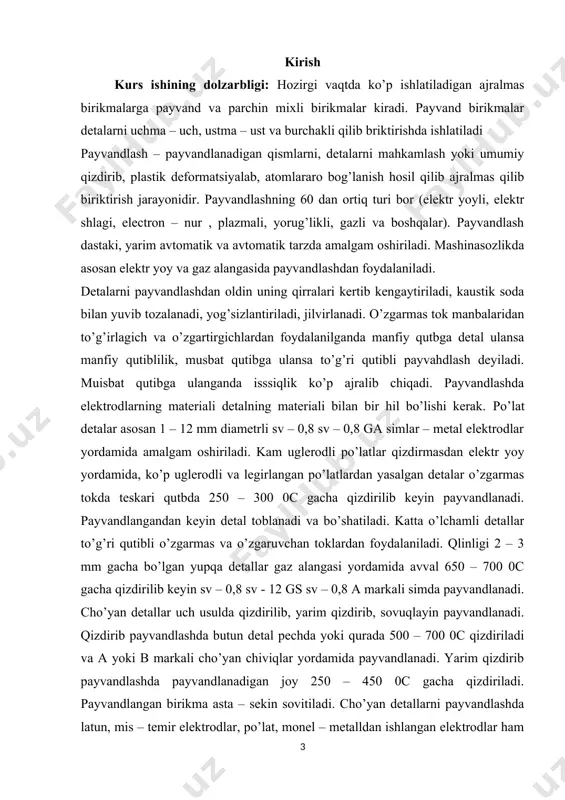

kengaytiriladi, kaustik soda bilan yuvib tozalanadi, yog’sizlantiriladi, jilvirlanadi. o’zgarmas tok manbalaridan to’g’irlagich va o’zgartirgichlardan foydalanilganda manfiy qutbga detal ulansa manfiy qutiblilik, musbat qutibga ulansa to’g’ri qutibli payvahdlash deyiladi. muisbat qutibga ulanganda isssiqlik ko’p ajralib chiqadi. payvandlashda elektrodlarning materiali detalning materiali bilan bir hil bo’lishi kerak. po’lat detalar asosan 1 – 12 mm diametrli sv – 0,8 sv – 0,8 ga simlar – metal elektrodlar yordamida amalgam oshiriladi. kam uglerodli po’latlar qizdirmasdan elektr yoy yordamida, ko’p uglerodli va legirlangan po’latlardan yasalgan detalar o’zgarmas tokda teskari qutbda 250 – 300 0c gacha qizdirilib keyin payvandlanadi. payvandlangandan keyin detal toblanadi va bo’shatiladi. katta o’lchamli detallar to’g’ri qutibli o’zgarmas va o’zgaruvchan toklardan foydalaniladi. qlinligi 2 – 3 mm gacha bo’lgan yupqa detallar gaz alangasi yordamida avval 650 – 700 0c gacha qizdirilib keyin sv – 0,8 sv - 12 gs sv – 0,8 a markali simda payvandlanadi. cho’yan detallar uch usulda qizdirilib, yarim qizdirib, …

3 / 38

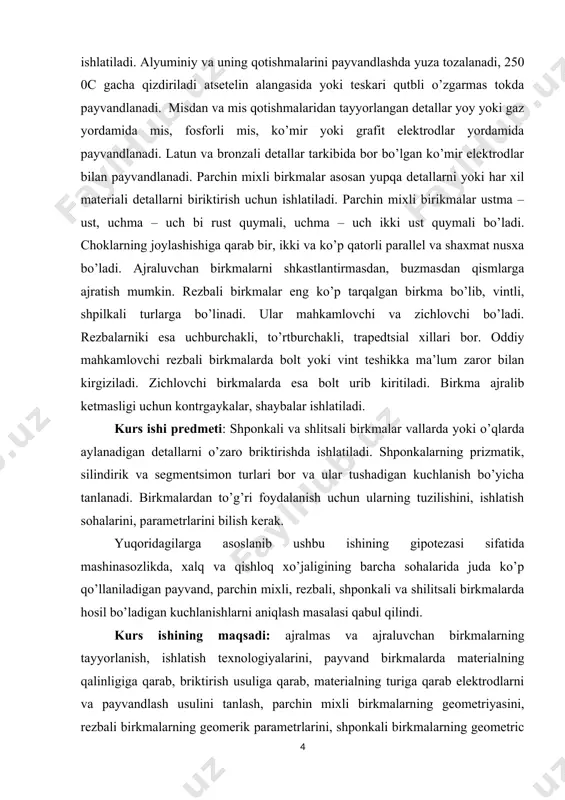

har xil materiali detallarni biriktirish uchun ishlatiladi. parchin mixli birikmalar ustma – ust, uchma – uch bi rust quymali, uchma – uch ikki ust quymali bo’ladi. choklarning joylashishiga qarab bir, ikki va ko’p qatorli parallel va shaxmat nusxa bo’ladi. ajraluvchan birkmalarni shkastlantirmasdan, buzmasdan qismlarga ajratish mumkin. rezbali birkmalar eng ko’p tarqalgan birkma bo’lib, vintli, shpilkali turlarga bo’linadi. ular mahkamlovchi va zichlovchi bo’ladi. rezbalarniki esa uchburchakli, to’rtburchakli, trapedtsial xillari bor. oddiy mahkamlovchi rezbali birkmalarda bolt yoki vint teshikka ma’lum zaror bilan kirgiziladi. zichlovchi birkmalarda esa bolt urib kiritiladi. birkma ajralib ketmasligi uchun kontrgaykalar, shaybalar ishlatiladi. kurs ishi predmeti: shponkali va shlitsali birkmalar vallarda yoki o’qlarda aylanadigan detallarni o’zaro briktirishda ishlatiladi. shponkalarning prizmatik, silindirik va segmentsimon turlari bor va ular tushadigan kuchlanish bo’yicha tanlanadi. birkmalardan to’g’ri foydalanish uchun ularning tuzilishini, ishlatish sohalarini, parametrlarini bilish kerak. yuqoridagilarga asoslanib ushbu ishining gipotezasi sifatida mashinasozlikda, xalq va qishloq xo’jaligining barcha sohalarida juda ko’p qo’llaniladigan payvand, …

4 / 38

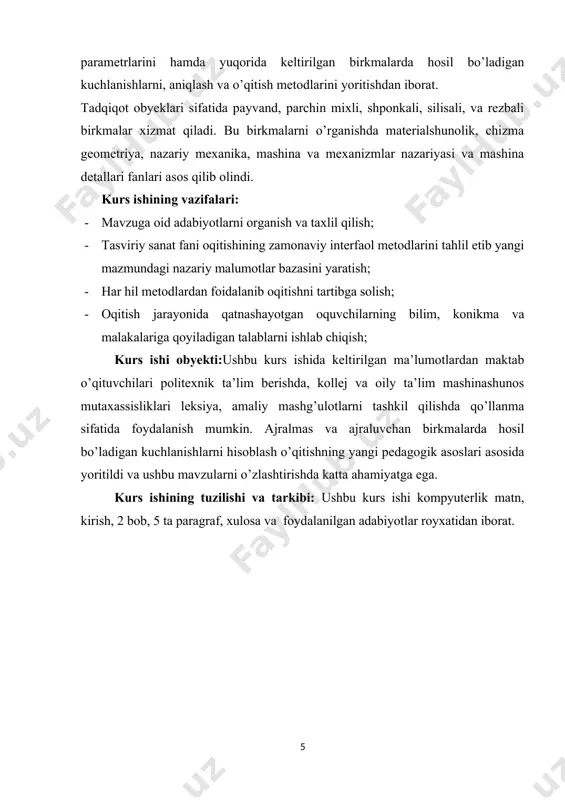

zbali birkmalar xizmat qiladi. bu birkmalarni o’rganishda materialshunolik, chizma geometriya, nazariy mexanika, mashina va mexanizmlar nazariyasi va mashina detallari fanlari asos qilib olindi. kurs ishining vazifalari: · mavzuga oid adabiyotlarni organish va taxlil qilish; · tasviriy sanat fani oqitishining zamonaviy interfaol metodlarini tahlil etib yangi mazmundagi nazariy malumotlar bazasini yaratish; · har hil metodlardan foidalanib oqitishni tartibga solish; · oqitish jarayonida qatnashayotgan oquvchilarning bilim, konikma va malakalariga qoyiladigan talablarni ishlab chiqish; kurs ishi obyekti:ushbu kurs ishida keltirilgan ma’lumotlardan maktab o’qituvchilari politexnik ta’lim berishda, kollej va oily ta’lim mashinashunos mutaxassisliklari leksiya, amaliy mashg’ulotlarni tashkil qilishda qo’llanma sifatida foydalanish mumkin. ajralmas va ajraluvchan birkmalarda hosil bo’ladigan kuchlanishlarni hisoblash o’qitishning yangi pedagogik asoslari asosida yoritildi va ushbu mavzularni o’zlashtirishda katta ahamiyatga ega. kurs ishining tuzilishi va tarkibi: ushbu kurs ishi kompyuterlik matn, kirish, 2 bob, 5 ta paragraf, xulosa va foydalanilgan adabiyotlar royxatidan iborat. i-bob. parchin mixli birikmalar, ularning turlari, ishlatilish sohalari. 1.1. …

5 / 38

- parchin mixning ko‘ndalang kesim yuzasi. urinma kuchlanish т parchin mix materiali uchun kesilishda ruxsat etilgan urinma kuchlanish [t]k dan kichik bo‘lishi kerak. [t]k - qiymatini 6.1-jadvaldan olish mumkin. agar parchin mixlar bitta emas n ta bo‘lsa u holda bir parchin mixda hosil bo‘ladigan kuchlanish ruxsat etilgan urinma kuchlanishlardan «n» marta kichik bo‘lishi kerak, chunki siljituvchi zo‘riqishlar birikmalar oralig‘ida tekis taqsimlanadi deb qabul qilinadi. agar parchin mixli birikmalar 2 va undan ortiq paket deb ataluvchi listdan iborat bo‘lsa (6.3-rasm), u holda parchin mixda bitta emas «m» ta kesish tekisligi hosil bo‘lib, barcha kesish tekisliklarida kuchlanishlar o‘zaro teng deb faraz qilinadi. kesish tekisliklarining soni «m», paketdagi bog‘lanuvchi listlar sonidan birni ayrilganiga teng bo‘ladi. masalan 6.3-rasmda ko‘rsatilgan birikmada listlarning soni 4 ta, demak kesish tekisliklarini soni 3 ga teng bo‘ladi. parchin mixli va boltli birikmalar uchun kesilish va ezilishdagi ruxsat etilgan kuchlanishlarning qiymatlari 6.1-jadval birikma turi kuchlanish turi ruxsat etilgan kuchlanish kgk/sm2 …
