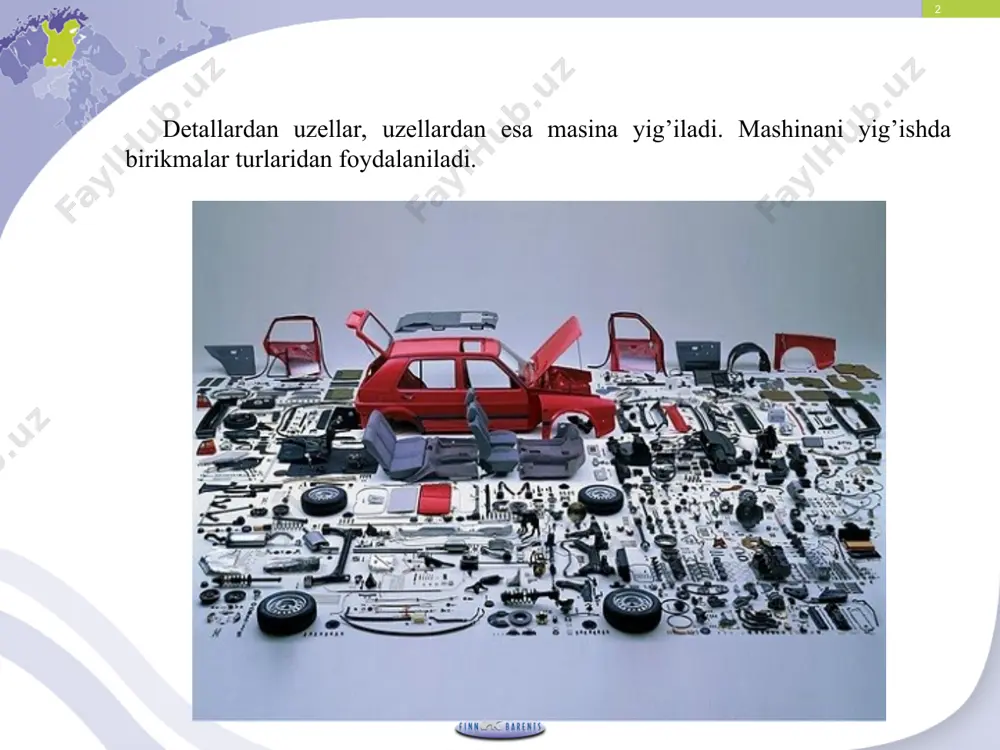

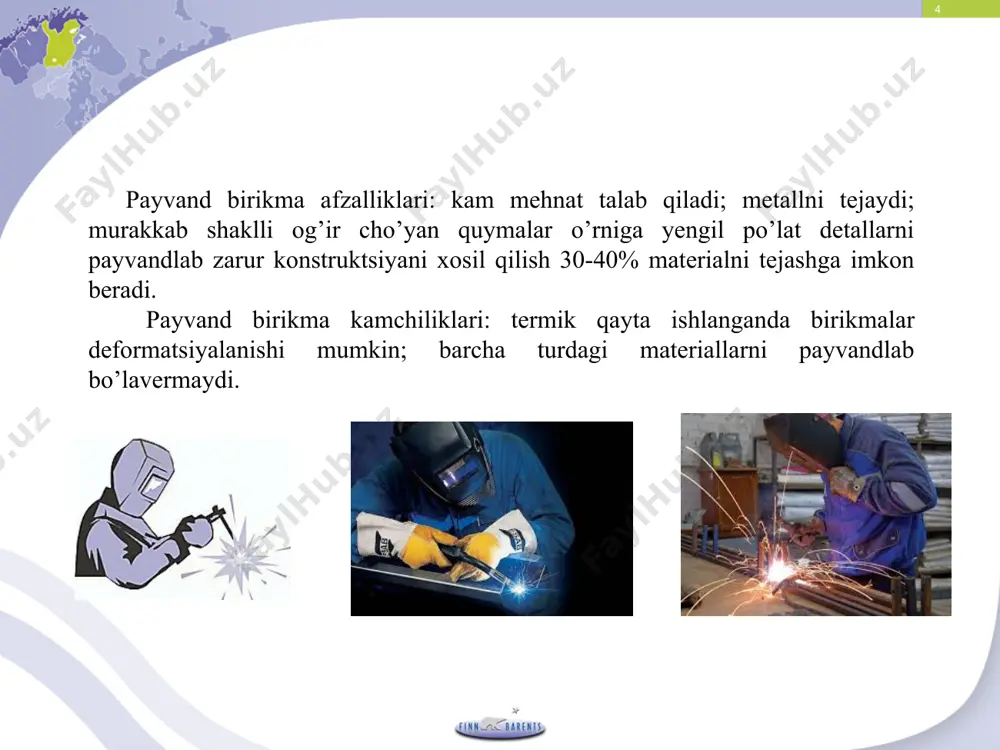

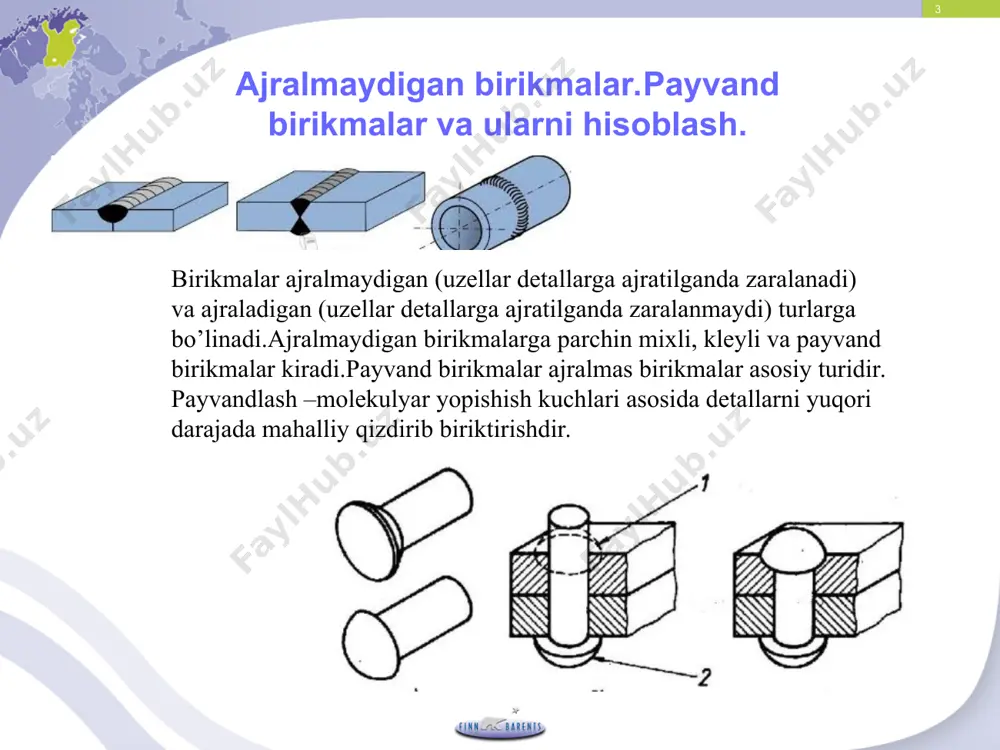

a joint project unit mavzu: birikmalar va ularning turdari reja: 1.ajralmaydigan birikmalar.payvand birikmalar va ularni hisoblash. 2.ajraladigan birikmalar.rezg’bali birikmaloar va ularni mustahkamlikka hisoblash. 3. shponkali birikma turlari va ularni mustahkamlikka hisoblash. 4. shlitsli birikma turlari va ularni mustahkamlikka hisoblash. amaliy mexanika аndijon - 2021 yil * detallardan uzellar, uzellardan esa masina yig’iladi. mashinani yig’ishda birikmalar turlaridan foydalaniladi. * ajralmaydigan birikmalar.payvand birikmalar va ularni hisoblash. birikmalar ajralmaydigan (uzellar detallarga ajratilganda zaralanadi) va ajraladigan (uzellar detallarga ajratilganda zaralanmaydi) turlarga bo’linadi.ajralmaydigan birikmalarga parchin mixli, kleyli va payvand birikmalar kiradi.payvand birikmalar ajralmas birikmalar asosiy turidir. payvandlash –molekulyar yopishish kuchlari asosida detallarni yuqori darajada mahalliy qizdirib biriktirishdir. * payvand birikma afzalliklari: kam mehnat talab qiladi; metallni tejaydi; murakkab shaklli og’ir cho’yan quymalar o’rniga yengil po’lat detallarni payvandlab zarur konstruktsiyani xosil qilish 30-40% materialni tejashga imkon beradi. payvand birikma kamchiliklari: termik qayta ishlanganda birikmalar deformatsiyalanishi mumkin; barcha turdagi materiallarni payvandlab bo’lavermaydi. * elektr energiyasi va gaz …

2 / 34

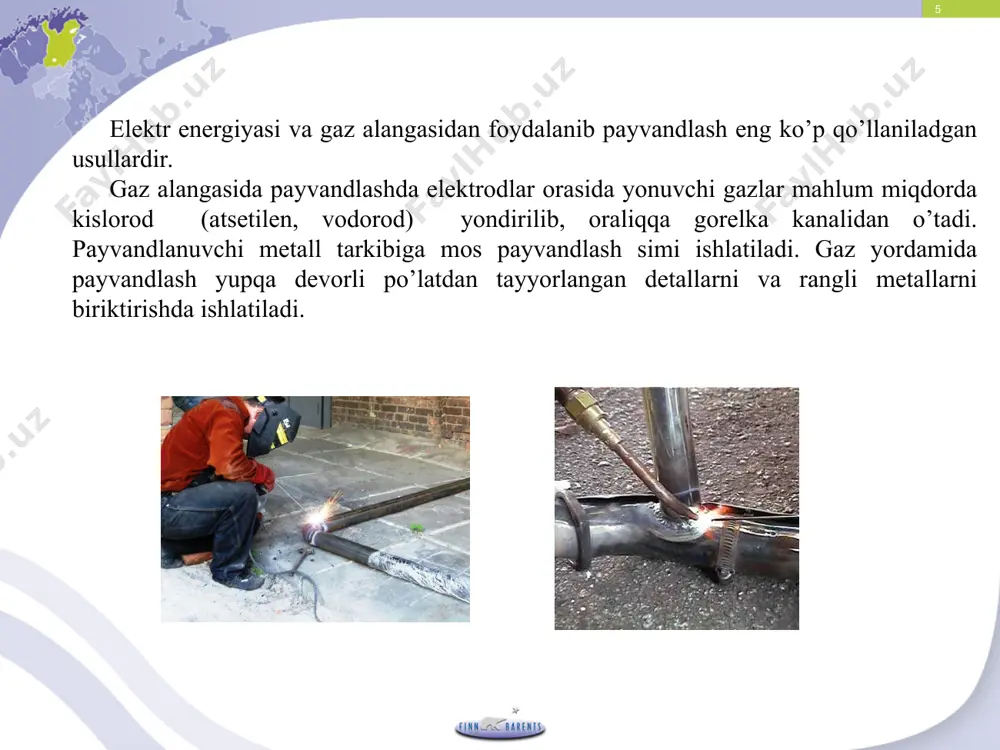

riga bo’linadi. elektr yoyi yordamida payvandlashda ulanadigan joy elektr yoyi vositasida qizdiriladi va unga metall suyultirilib tushiriladi. bunda sirtiga bo’r bilan suyuq shisha aralashmasi qoplangan metall sterjeng’ - elektrod ishlatiladi. elektrod tok manbaining bir qutbiga, payvandlanadigan metall esa ikkinchi qutbga ulanadi * elektr kontaktli payvandlash listlarni payvandlashda ham ishla- tiladi, masalan, detallar ustida aylanadigan rolik elektrod vazifasini bajarsa kontaktdagi lentali payvand chokni va nuqtali payvand chokni hosil qiladi. ishqalanish vositasida payvandlashda biriktiruvchi detallarni qarama-qarshi tomonga aylantirilib, bir-biriga. ishqalanish natijasida hosil bo’lgan issiqlik detallarni plastik holatiga keltirib payvandlaydi. avtomatik payvandlashda elektrod simni uzatish va chok yo’nalishi bo’yicha harakatga keltirish mexanizatsiyalashtirilgan. bu usuldan qalinligi 2÷130 mm gacha bo’lgan po’latlar va ularning qotishmalarini payvandlashda keng foydalaniladi. bu holda tok kuchi 1000 ÷ 3000 a bo’lib, elektr yoy barqaror yonishi uchun suyuqlanayotgan metall flyus qatlami ostida bo’ladi. * payvand birikmalar (pb) biriktiriladigan detallarni payvand uzel deyiladi va choklarning o’zaro joylashishiga ko’ra: a) uchma-uch; b) …

3 / 34

bga olganda: bu yerda: [], [det] -payvand birikmaning va detal materialining kesuvchi joiz kuchlanishi * ajraladigan birikmalar.rez’bali birikmaloar va ularni mustahkamlikka hisoblash. ajraladigan birikmalarda uzellar detallarga ajratilganda ularga shikast yetkazilmaydi. rezg’bali, klemmali, shponkali va shlitsli birikmalar shunday birikmalarga kiradi.ajraladigan birikmalarning eng ko’p tarqalgan turi rezg’bali birikmalar (rb) bo’lib, ular vositasida yig’ilgan uzellarni kerak bo’lganda ayrim detallarga ajratilishi va yana qayta yig’ilishi mumkin. * rb afzalliklari: - nisbatan katta yuklanish tahsirida ishonchli ishlaydi; - ajralish va yig’ish oson; - nisbatan arzon; o’lchamlari standartlashtirilgan. * rb rez’balarni tuzilishiga ko’ra har xil bo’ladi: a) rez’ba kesilgan sirtning shakliga qo’ra: tsilindrsimon va konussimon bo’lib, asosan, birinchisi ishlatiladi. jips birikmalar hosil qilish uchun esa rez’ba konussimon sirtda (masalan, quvurlarda) kesiladi; b) rez’ba o’qi bo’ylab joylashgan kesim shakliga ko’ra: uchburchakli, trapetsiyali, doiraviy va h.k.; c) rez’ba o’ramining yo’nalishiga qo’ra: o’ng va chap rez’balar. o’ng rez’ba ko’proq ishlatiladi; d) rez’ba kirimlari soniga qo’ra: bir kirimli, ikki qirimli …

4 / 34

ul bilan ochilgan rez’bali detallarning mustahkamligini yuqori bo’ladi. * metrik rez’balar uchburchak shaklda bo’lib, profil burchagi  = 60 . uning geometrik o’lchamlari standartlashtirilgan: d –rez’baning tashqi diametri (mm); d1 -ichki diametri; d2 -o’rta diametr; h – rez’ba shaklining balandligi; r – rez’baning qadami; r1 -rez’ba yo’li, yahni bir marta to’la aylangan vintning o’q bo’ylab siljish masofasi * bir kirimli rez’balar uchun r1 = r, ko’p kirimli uchun esa r1 = n ·p, bunda n – kirimlar soni; mahkamlash uchun mo’ljallangan rez’balar asosan bir kirimli bo’ladi;  –rez’ba shaklining burchagi;  –vint chizig’ining ko’tarilish burchagi (o’rta diametri bo’yicha): * rez’bali birikmalarni hosil qilish uchun, asosan, boltlar, vintlar, shpilkalar, gayka va shaybalar ishlatiladi. bu detallarning hammasi standartlashtirilgan. boltli birikma bilan ikkita va undan ortiq, nisbatan katta qalinlikka ega bo’lmagan detallarni bolt va gayka bilan biriktirishni ko’zda tutilgan 1- bolt; 2 – gayka; 3 – shayba; 4 – shpilg’ka; 5 – vint. …

5 / 34

* bolt sirib tortilgan sterjenga tashqi kuch tahsir etmaydi. bunga yopiq uzatmaning qopqog’ini sirib mahkamlash uchun ishlatiladigan boltlar kiradi bunday boltning sterjeniga sirib tortish natijasida hosil bo’ladigan cho’zuvchi kuch- ftor hamda rez’balardagi burovchi moment- tr ta’sir etadi. ftor ta’siridan hosil bo’lgan kuchlanish tr -dan hosil bo’lgan burovchi kuchlanish: bu yerda: wρ -bolt kesimining polyar qarshilik momenti * bolt sterjenining mustahkamligi quyidagi ekvivalent kuchlanish bilan baholanadi: [σ] standart metrik rez’balar uchun: bu boltlarning mustahkamligini soddalashtirilgan usulda hisoblash imkonini beradi: bunda [σ] bolt rez’basining hisobiy diametri d1 ≥ ≤ ≤ * shponkali birikma turlari va ularni mustahkamlikka hisoblash shponkali va shlitsli birikmalar detallarni aylanadigan val yoki o’qlarga markazlashtirib o’rnatish va burovchi momentni uzatish uchun xizmat qiladi. shponkali birikmalar (shb) ning afzalligi tuzilishini oddiyigi hamda ularni yig’ish va qismlarga ajratishning osonligidir. asosiy kamchiligi birikuvchi detallarda shponka uchun o’yiq qilinib, ularning mustahkamligini kamayishidir. shb zo’riqqan va zo’riqmagan bo’lishi mumkin. zo’riqqan shb yukla- nish qo’yilganiga …
