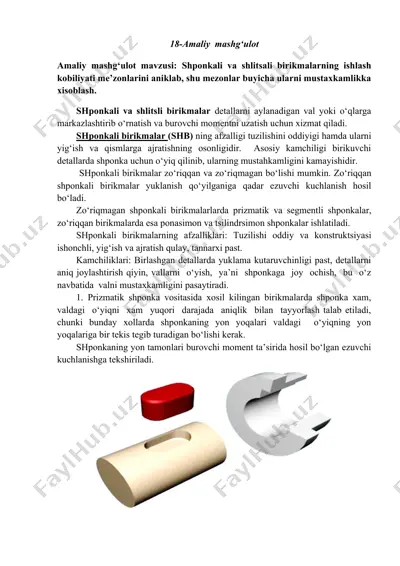

18-amaliy mashg‘ulot amaliy mashg‘ulot mavzusi: shponkali va shlitsali birikmalarning ishlash kobiliyati me’zonlarini aniklab, shu mezonlar buyicha ularni mustaxkamlikka xisoblash. shponkali va shlitsli birikmalar detallarni aylanadigan val yoki o‘qlarga markazlashtirib o‘rnatish va burovchi momentni uzatish uchun xizmat qiladi. shponkali birikmalar (shb) ning afzalligi tuzilishini oddiyigi hamda ularni yig‘ish va qismlarga ajratishning osonligidir. asosiy kamchiligi birikuvchi detallarda shponka uchun o‘yiq qilinib, ularning mustahkamligini kamayishidir. shponkali birikmalar zo‘riqqan va zo‘riqmagan bo‘lishi mumkin. zo‘riqqan shponkali birikmalar yuklanish qo‘yilganiga qadar ezuvchi kuchlanish hosil bo‘ladi. zo‘riqmagan shponkali birikmalarlarda prizmatik va segmentli shponkalar, zo‘riqqan birikmalarda esa ponasimon va tsilindrsimon shponkalar ishlatiladi. shponkali birikmalarning afzalliklari: tuzilishi oddiy va konstruktsiyasi ishonchli, yig‘ish va ajratish qulay, tannarxi past. kamchiliklari: birlashgan detallarda yuklama kutaruvchinligi past, detallarni aniq joylashtirish qiyin, vallarni o‘yish, ya’ni shponkaga joy ochish, bu o‘z navbatida valni mustaxkamligini pasaytiradi. 1. prizmatik shponka vositasida xosil kilingan birikmalarda shponka xam, valdagi o‘yiqni xam yuqori darajada aniqlik bilan tayyorlash talab etiladi, chunki …

2 / 3

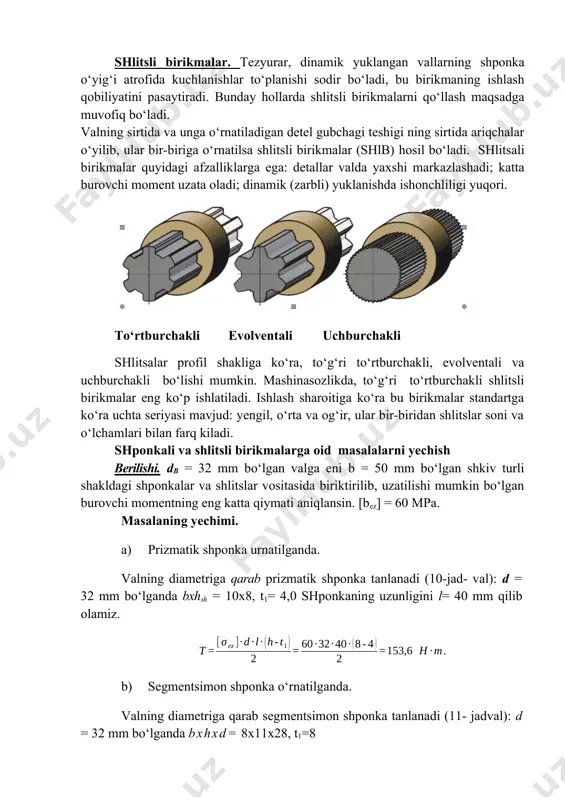

lar quyidagi afzalliklarga ega: detallar valda yaxshi markazlashadi; katta burovchi moment uzata oladi; dinamik (zarbli) yuklanishda ishonchliligi yuqori. to‘rtburchakli evolventali uchburchakli shlitsalar profil shakliga ko‘ra, to‘g‘ri to‘rtburchakli, evolventali va uchburchakli bo‘lishi mumkin. mashinasozlikda, to‘g‘ri to‘rtburchakli shlitsli birikmalar eng ko‘p ishlatiladi. ishlash sharoitiga ko‘ra bu birikmalar standartga ko‘ra uchta seriyasi mavjud: yengil, o‘rta va og‘ir, ular bir-biridan shlitslar soni va o‘lchamlari bilan farq kiladi. shponkali va shlitsli birikmalarga oid masalalarni yechish berilishi. db = 32 mm bo‘lgan valga eni b = 50 mm bo‘lgan shkiv turli shakldagi shponkalar va shlitslar vositasida biriktirilib, uzatilishi mumkin bo‘lgan burovchi momentning eng katta qiymati aniqlansin. [bez] = 60 mpa. masalaning yechimi. a) prizmatik shponka urnatilganda. valning diametriga qarab prizmatik shponka tanlanadi (10-jad- val): d = 32 mm bo‘lganda bxhsh = 10x8, t1= 4,0 shponkaning uzunligini l= 40 mm qilib olamiz. b) segmentsimon shponka o‘rnatilganda. valning diametriga qarab segmentsimon shponka tanlanadi (11- jadval): d = 32 …

3 / 3

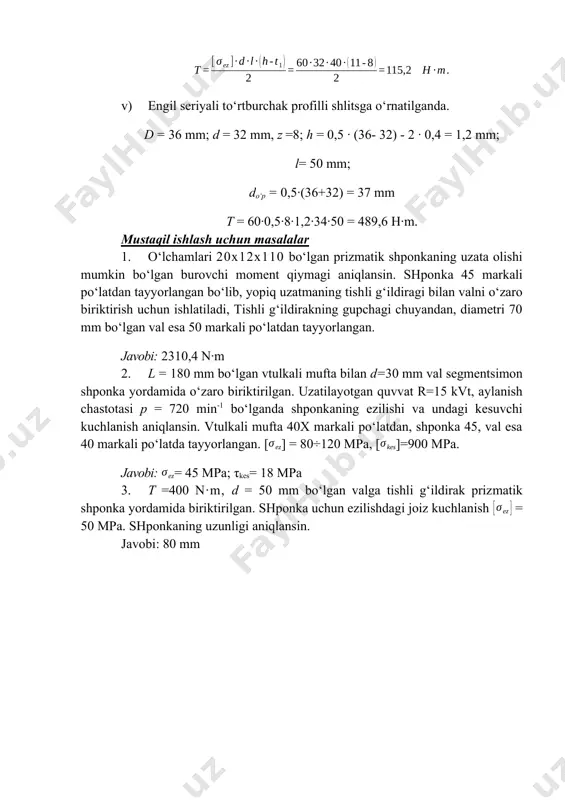

g ezilishi va undagi kesuvchi kuchlanish aniqlansin. vtulkali mufta 40x markali po‘latdan, shponka 45, val esa 40 markali po‘latda tayyorlangan. [] = 80÷120 mpa, []=900 mpa. javobi: = 45 mpa; τkes= 18 mpa 3. t =400 n·m, d = 50 mm bo‘lgan valga tishli g‘ildirak prizmatik shponka yordamida biriktirilgan. shponka uchun ezilishdagi joiz kuchlanish = 50 mpa. shponkaning uzunligi aniqlansin. javobi: 80 mm image1.png image2.png
