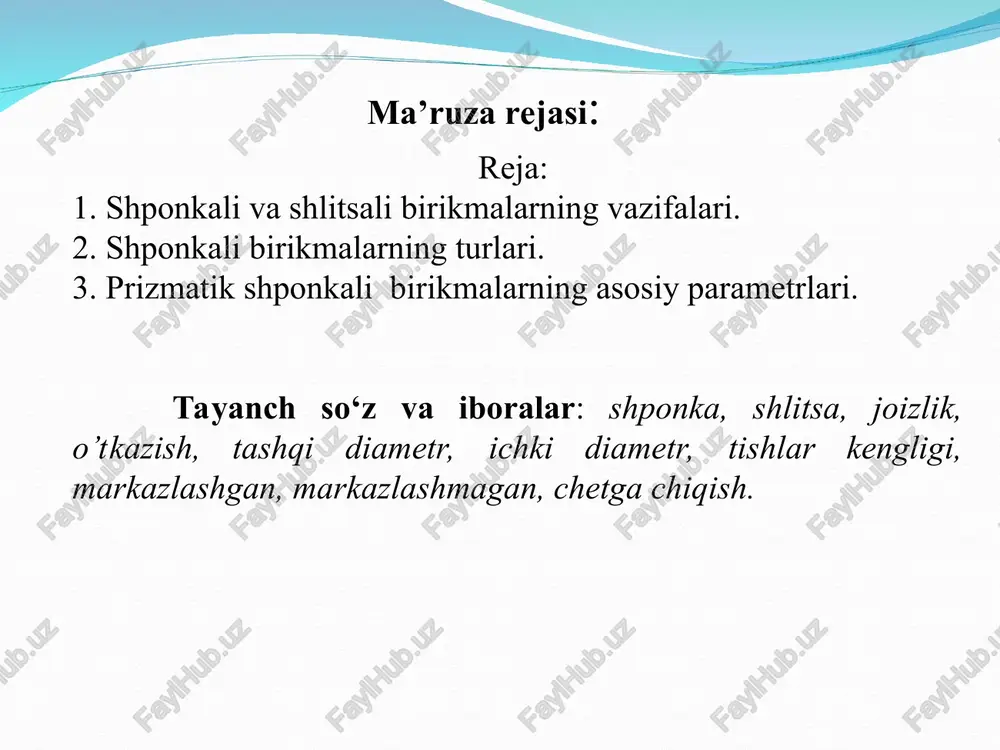

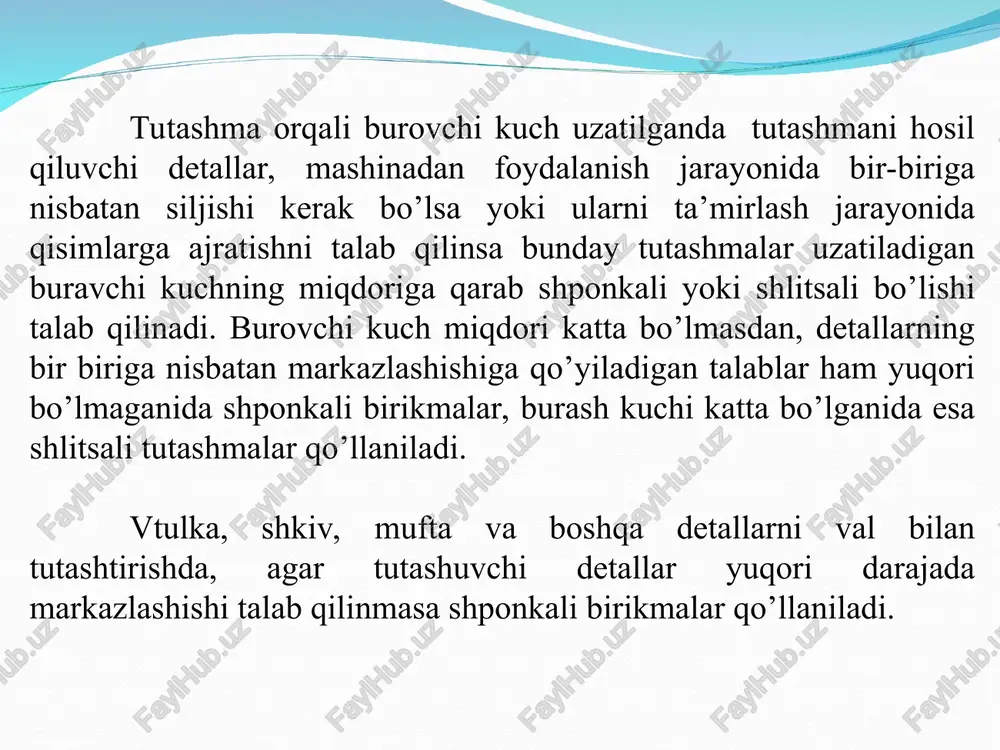

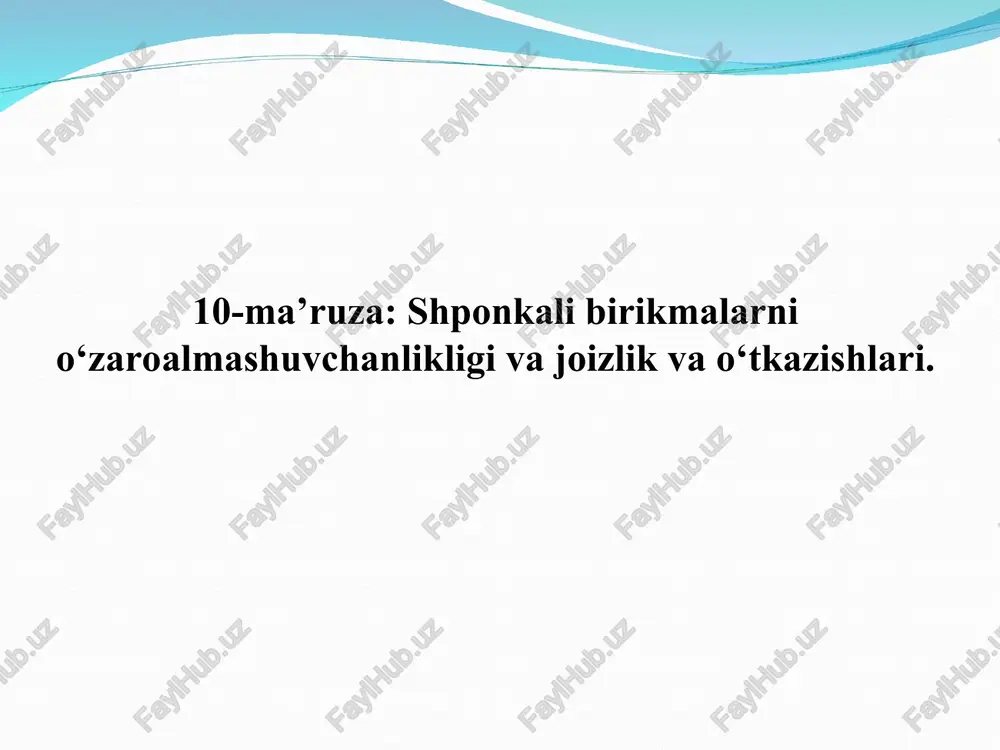

toshkent avtomobil-yo'llar instituti yo'l qurilish mashinalari kafedrasi 10-ma’ruza: shponkali birikmalarni o‘zaroalmashuvchanlikligi va joizlik va o‘tkazishlari. ma’ruza rejasi: reja: 1. shponkali va shlitsali birikmalarning vazifalari. 2. shponkali birikmalarning turlari. 3. prizmatik shponkali birikmalarning asosiy parametrlari. tayanch so‘z va iboralar: shponka, shlitsa, joizlik, o’tkazish, tashqi diametr, ichki diametr, tishlar kengligi, markazlashgan, markazlashmagan, chetga chiqish. tutashma orqali burovchi kuch uzatilganda tutashmani hosil qiluvchi detallar, mashinadan foydalanish jarayonida bir-biriga nisbatan siljishi kerak bo’lsa yoki ularni ta’mirlash jarayonida qisimlarga ajratishni talab qilinsa bunday tutashmalar uzatiladigan buravchi kuchning miqdoriga qarab shponkali yoki shlitsali bo’lishi talab qilinadi. burovchi kuch miqdori katta bo’lmasdan, detallarning bir biriga nisbatan markazlashishiga qo’yiladigan talablar ham yuqori bo’lmaganida shponkali birikmalar, burash kuchi katta bo’lganida esa shlitsali tutashmalar qo’llaniladi. vtulka, shkiv, mufta va boshqa detallarni val bilan tutashtirishda, agar tutashuvchi detallar yuqori darajada markazlashishi talab qilinmasa shponkali birikmalar qo’llaniladi. 10.1-rasm shponkali birikmaning umumiy ko’rinishi shponkalar ularning tuzilishiga qarab prizmatik, segmetli, ponasimon bo’lishi mumkin. 10.2-rasm …

2 / 10

o’lchamlari bo’yicha shartli ravishda asosiy val(h) deb qabul qilingan. prizmatik shponkalarning uch xil turdagi o’tqazishlari mavjud: erkin; me’yoriy(normal); zich. erkin tutashma uchun valdagi chuqurcha eniga n9, vtulkadagi chuqurcha eniga d10 joizlik maydonlari belgilangan bo’lib, ular kengligi “v” bo’yicha h8 joizlikli shponka bilin tutashtirilganida bo’shliqli o’tqazishlarni hosil qiladi. me’yoriy (normal) birikma uchun tegishli ravishda n9 va js9, zich birikma uchun vtulka va val chuqurchalari eniga bir xil joizlik r9 berilgan. me’yoriy va zich tutashmalar turli xarakterga ega bo’lgan o’tuvchi o’tqazishlarni hosil qiladi shponkali birikmalarning barcha parametrlari ularning joizliklari bilangina emas balki o’lchamlarning mumkin bo’lgan qiymatlari bo’yicha xam standartlashtirilgandir. ularning qabul qilishi mumkin bo’lgan qiymatlari standartlashtirilib maxsus jadvallarda keltiriladi. shponkali birikmalar tuzilish jihatidan sodda bo’lishi bilan bir qatorda katta miqdordagi kuchlarni uzata olmaydi. tishlarning yon yuzalari bo’yicha markazlanganda, tish kengligi (c) va chuqurlik kengligiga ikki turdagi joizlik belgilanadi ( ) te (tc)- 1 va joizliklari va yig’ma joizlik, tish va chuqurlik shakl …

3 / 10

urligi kengligiga l: 9n, 11n, val tishi qalinligiga s: 9h, 9g, 9d, 11s, 11a joizlik maydonlari belgilangan.

4 / 10

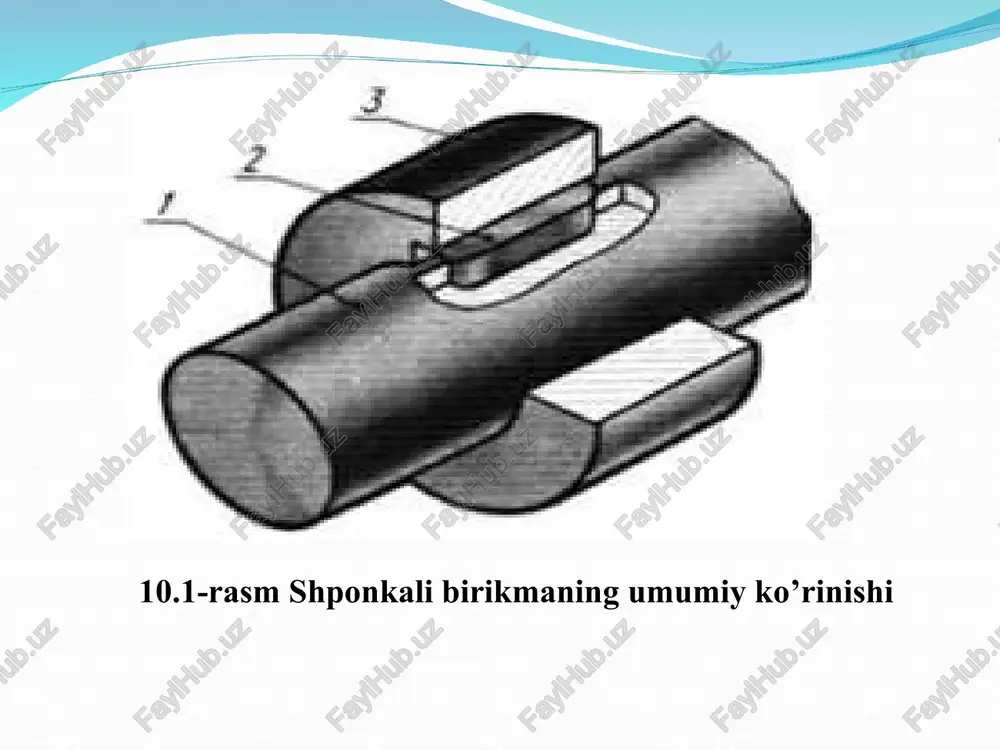

shponkali va shlitsali birikmalar - Page 4

5 / 10

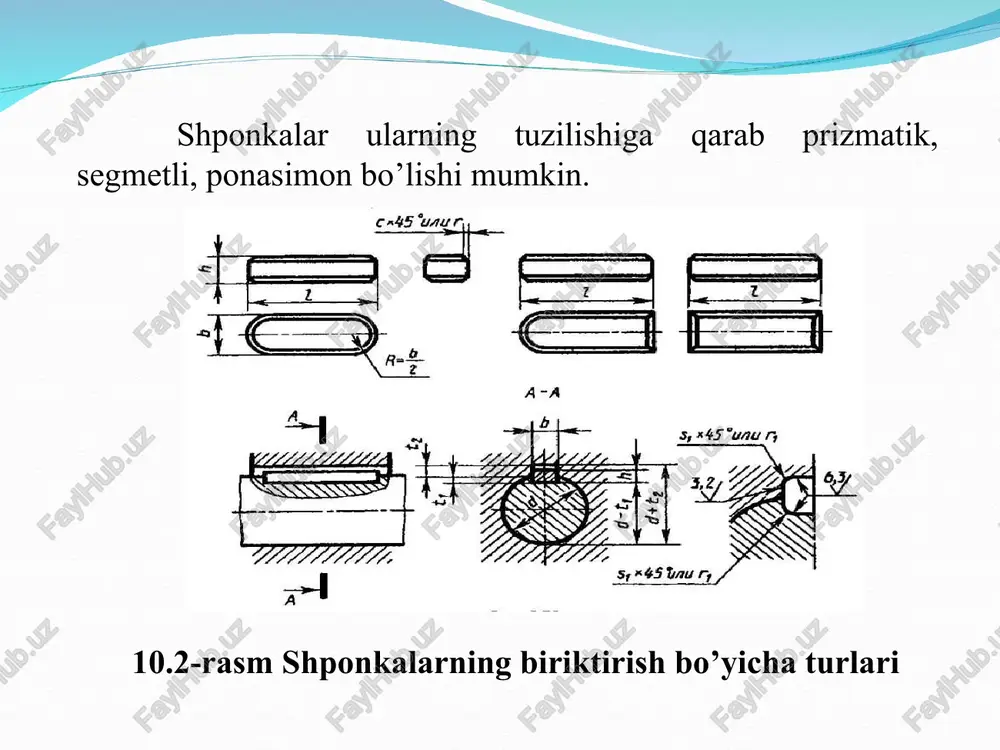

shponkali va shlitsali birikmalar - Page 5
