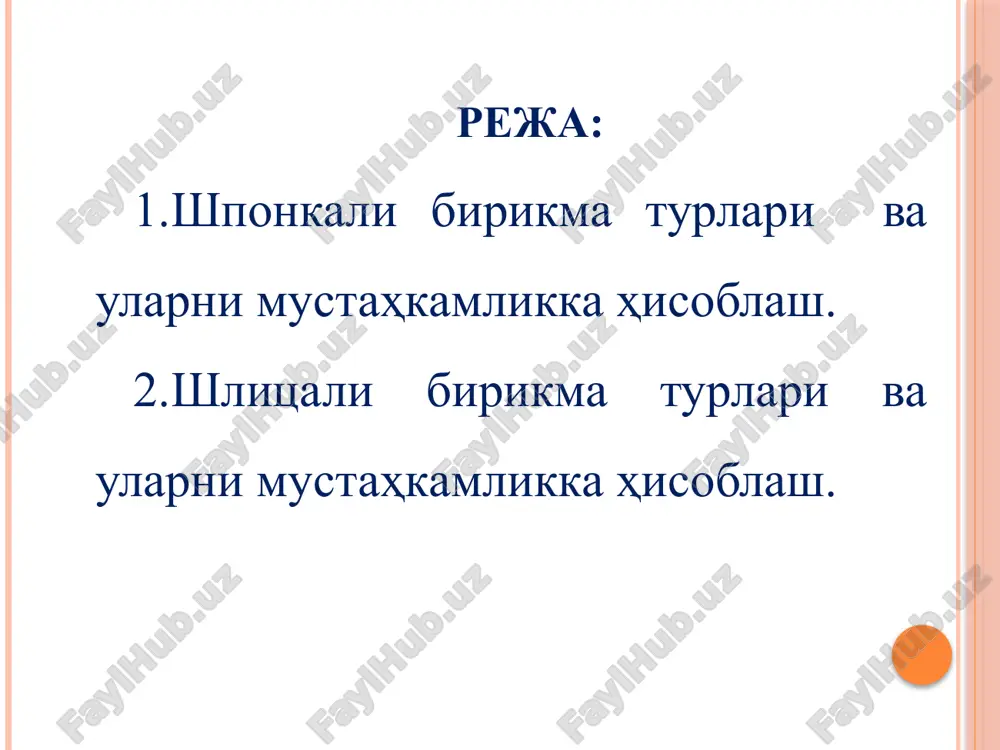

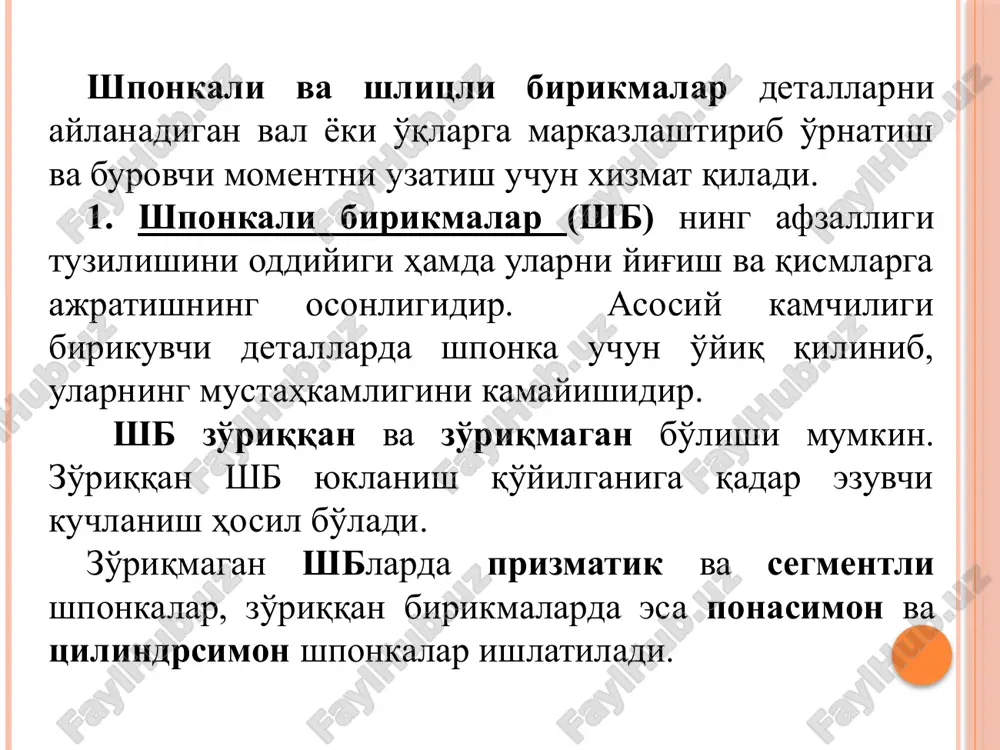

slayd 1 birikmalar. shponkali va shlitsali birikmalar sh.z.xaydarova reja: 1.shponkali birikma turlari va ularni mustahkamlikka hisoblash. 2.shlitsali birikma turlari va ularni mustahkamlikka hisoblash. shponkali va shlitsli birikmalar detallarni aylanadigan val yoki o'qlarga markazlashtirib o'rnatish va burovchi momentni uzatish uchun xizmat qiladi. 1. shponkali birikmalar (shb) ning afzalligi tuzilishini oddiyigi hamda ularni yig'ish va qismlarga ajratishning osonligidir. asosiy kamchiligi birikuvchi detallarda shponka uchun o'yiq qilinib, ularning mustahkamligini kamayishidir. shb zo'riqqan va zo'riqmagan bo'lishi mumkin. zo'riqqan shb yuklanish qo'yilganiga qadar ezuvchi kuchlanish hosil bo'ladi. zo'riqmagan shblarda prizmatik va segmentli shponkalar, zo'riqqan birikmalarda esa ponasimon va tsilindrsimon shponkalar ishlatiladi. afzalliklari. 1. tuzilishi oddiy va konstruktsiyasi ishonchli. 2. yigish va ajratish kulay. 3. tannarxi past. kamchiliklari. 1. birlashgan detallarda yuklama kutaruvchinligi past. 2. detallarni anik joylashtirish kiyin. 3. vallarni uyish, ya'ni shponkaga joy ochish, bu o'z navbatida valni mustaxkamligini pasaytiradi. 1. prizmatik shponka vositasida xosil kilingan birikmalarda shponka xam, valdagi o'yiqni xam yuqori darajada …

2 / 12

xshi markazlashadi; katta burovchi moment uzata oladi; dinamik (zarbli) yuklanishda ishonchliligi yuqori. shlitslar profil shakliga ko'ra, to'g'ri to'rtburchakli, evolventali va uchburchakli bo'lishi mumkin. mashinasozlikda, to'g'ri to'rtburchakli shlitsli birikmalar eng ko'p ishlatiladi. ishlash sharoitiga ko'ra bu birikmalar standartga ko'ra uchta seriyasi mavjud: engil, o'rta va og'ir, ular bir-biridan shlitslar soni va o'lchamlari bilan farq kiladi. ish jarayonidagi egilish va buralish val va vtulkani tebranma siljishga olib keladi, natijada shlitslarning ishchi yuzalari eyiladi va eziladi. yuzalarning eyilishiga chidamliligini hisoblash etarli o'rganilmaganligi sababli shlitslar asosan ezilishga tekshiriladi. shlitslarning yon tamonlaridagi ezuvchi kuchlanish: σez = 2t / ( k z h d o'r l ) ≤ [ σez ] , bu erda: t – valdagi burovchi moment; do'r –o'rtacha diametr; z –shlitslar soni; h – tishning ichki balandligi; l – shlitsning ichki uzunligi; k –yuklanishning notekis taqsimlanishini hisobga oluvchi koeffitsient. bunda: f – faskaning o'lchami. nazorat savollari 1. shponka nima uchun ishlatiladi? 2. mashinasozlikda …

3 / 12

h ; 2 d d d ur - - = + = /docprops/thumbnail.jpeg

4 / 12

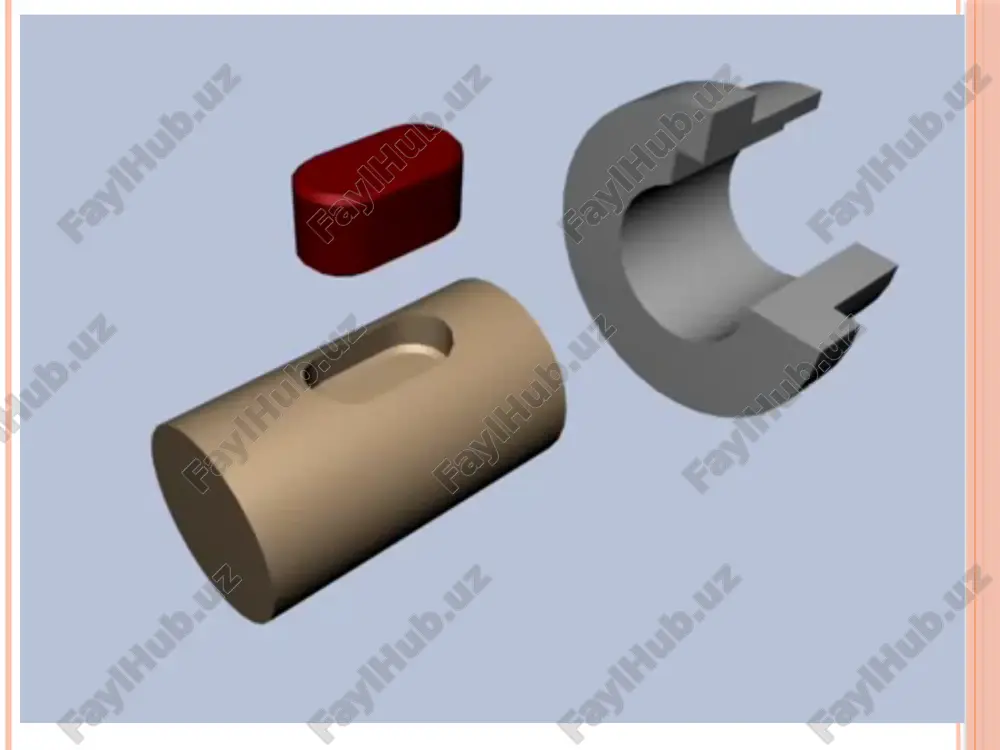

birikmalar. shponkali va shlitsali birikmalar - Page 4

5 / 12

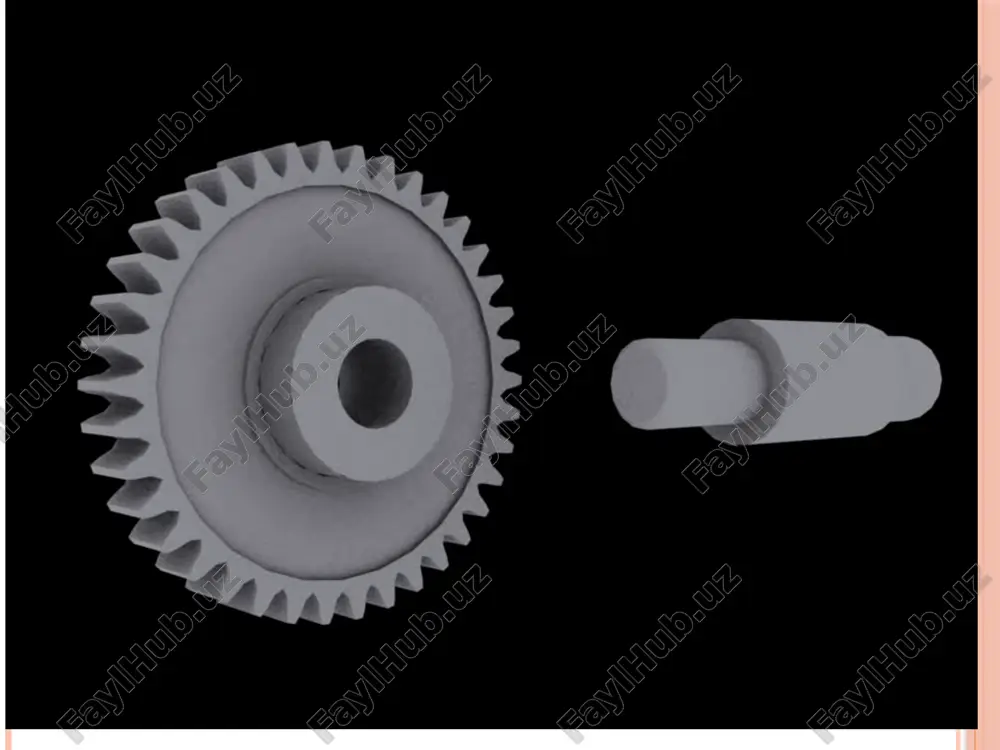

birikmalar. shponkali va shlitsali birikmalar - Page 5
