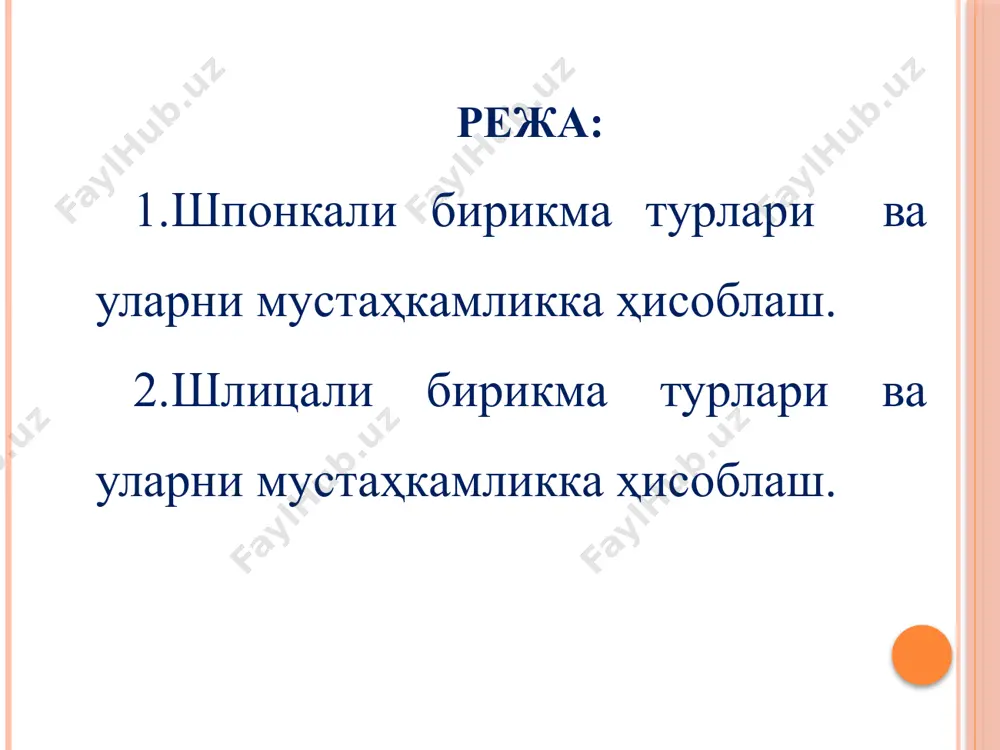

слайд 1 бирикмалар. шпонкали ва шлицали бирикмалар ш.з.хайдарова режа: 1.шпонкали бирикма турлари ва уларни мустаҳкамликка ҳисоблаш. 2.шлицали бирикма турлари ва уларни мустаҳкамликка ҳисоблаш. шпонкали ва шлицли бирикмалар деталларни айланадиган вал ёки ўқларга марказлаштириб ўрнатиш ва буровчи моментни узатиш учун хизмат қилади. 1. шпонкали бирикмалар (шб) нинг афзаллиги тузилишини оддийиги ҳамда уларни йиғиш ва қисмларга ажратишнинг осонлигидир. асосий камчилиги бирикувчи деталларда шпонка учун ўйиқ қилиниб, уларнинг мустаҳкамлигини камайишидир. шб зўриққан ва зўриқмаган бўлиши мумкин. зўриққан шб юкланиш қўйилганига қадар эзувчи кучланиш ҳосил бўлади. зўриқмаган шбларда призматик ва сегментли шпонкалар, зўриққан бирикмаларда эса понасимон ва цилиндрсимон шпонкалар ишлатилади. афзалликлари. 1. тузилиши оддий ва конструкцияси ишончли. 2. йигиш ва ажратиш кулай. 3. таннархи паст. камчиликлари. 1. бирлашган деталларда юклама кутарувчинлиги паст. 2. деталларни аник жойлаштириш кийин. 3. валларни уйиш, яъни шпонкага жой очиш, бу ўз навбатида вални мустахкамлигини пасайтиради. 1. призматик шпонка воситасида хосил килинган бирикмаларда шпонка хам, валдаги ўйиқни хам юқори даражада …

2 / 12

тўғри тўртбурчакли, эвольвентали ва учбурчакли бўлиши мумкин. машинасозликда, тўғри тўртбурчакли шлицли бирикмалар энг кўп ишлатилади. ишлаш шароитига кўра бу бирикмалар стандартга кўра учта серияси мавжуд: енгил, ўрта ва оғир, улар бир-биридан шлицлар сони ва ўлчамлари билан фарқ килади. иш жараёнидаги эгилиш ва буралиш вал ва втулкани тебранма силжишга олиб келади, натижада шлицларнинг ишчи юзалари ейилади ва эзилади. юзаларнинг ейилишига чидамлилигини ҳисоблаш етарли ўрганилмаганлиги сабабли шлицлар асосан эзилишга текширилади. шлицларнинг ён тамонларидаги эзувчи кучланиш: σэз = 2t / ( k z h d ўр l ) ≤ [ σэз ] , бу ерда: т – валдаги буровчи момент; dўр –ўртача диаметр; z –шлицлар сони; h – тишнинг ички баландлиги; l – шлицнинг ички узунлиги; к –юкланишнинг нотекис тақсимланишини ҳисобга олувчи коэффициент. бунда: f – фасканинг ўлчами. назорат саволлари 1. шпонка нима учун ишлатилади? 2. машинасозликда кандай шпонкалар ишлатилади? 3. шпонкалар кандай материаллардан фойдаланилади? 4. шпонкани улчамлари кандай аникланади? 5. шпонкалар мустахкамликка …

3 / 12

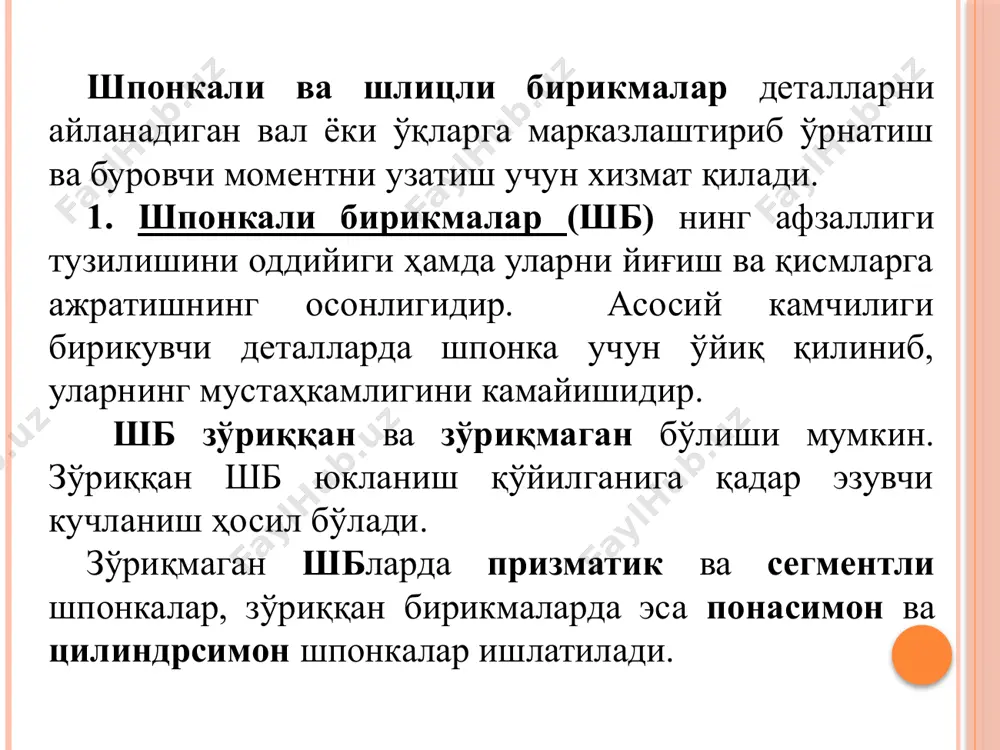

shponkali va shlitsali birikmalar - Page 3

4 / 12

shponkali va shlitsali birikmalar - Page 4

5 / 12

shponkali va shlitsali birikmalar - Page 5
