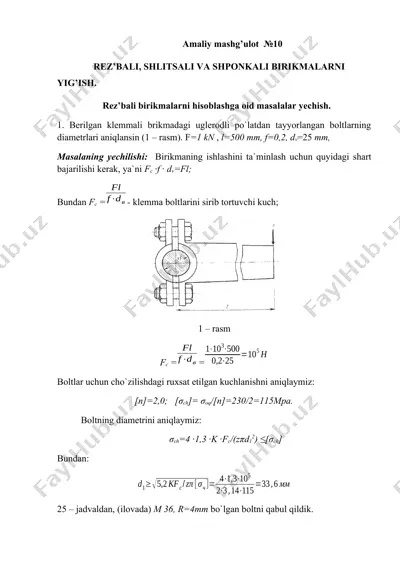

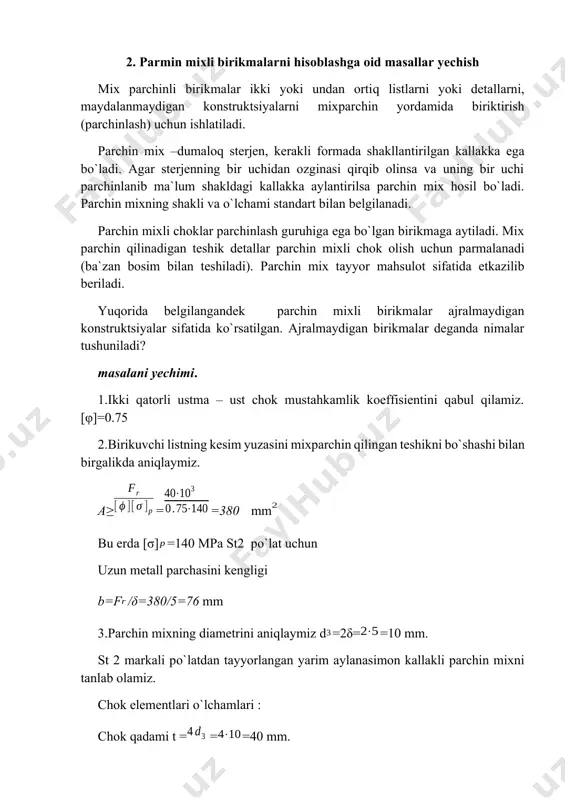

amaliy mashg’ulot №10 rez’bali, shlitsali va shponkali birikmalarni yig’ish. rez’bali birikmalarni hisoblashga oid masalalar yechish. 1. berilgan klemmali brikmadagi uglerodli po`latdan tayyorlangan boltlarning diametrlari aniqlansin (1 – rasm). f=1 kn , l=500 mm, f=0,2, dv=25 mm, masalaning yechilishi: birikmaning ishlashini ta`minlash uchun quyidagi shart bajarilishi kerak, ya`ni fc ·f · dv=fl; bundan fc =- klemma boltlarini sirib tortuvchi kuch; 1 – rasm fc == boltlar uchun cho`zilishdagi ruxsat etilgan kuchlanishni aniqlaymiz: [n]=2,0; [σch]= σoq/[n]=230/2=115mpa. boltning diametrini aniqlaymiz: σch=4 ·1,3 ·k ·fc/(zπd12) ≤[σch] bundan: 25 – jadvaldan, (ilovada) m 36, r=4mm bo`lgan boltni qabul qildik. 2. parmin mixli birikmalarni hisoblashga oid masallar yechish mix parchinli birikmalar ikki yoki undan ortiq listlarni yoki detallarni, maydalanmaydigan konstruktsiyalarni mixparchin yordamida biriktirish (parchinlash) uchun ishlatiladi. рarchin mix –dumaloq sterjen, kerakli formada shakllantirilgan kallakka ega bo`ladi. agar sterjenning bir uchidan ozginasi qirqib olinsa va uning bir uchi parchinlanib ma`lum shakldagi kallakka aylantirilsa parchin mix hosil bo`ladi. …

2 / 9

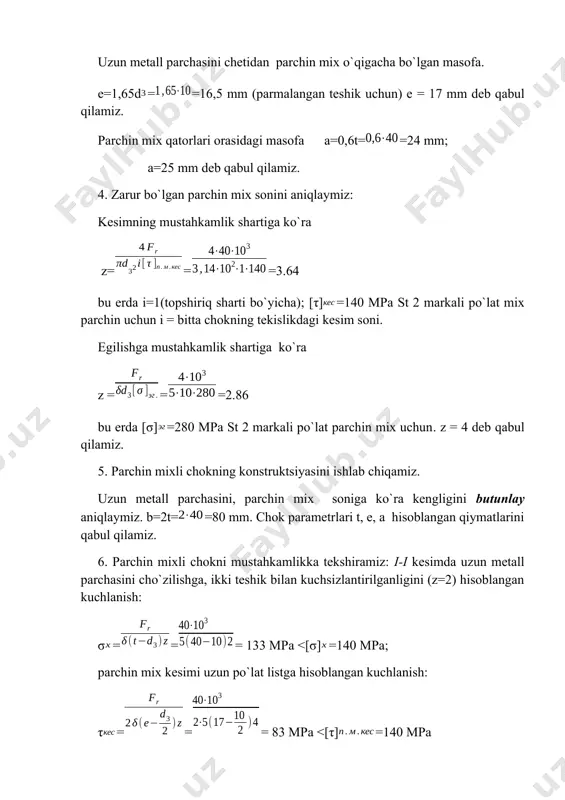

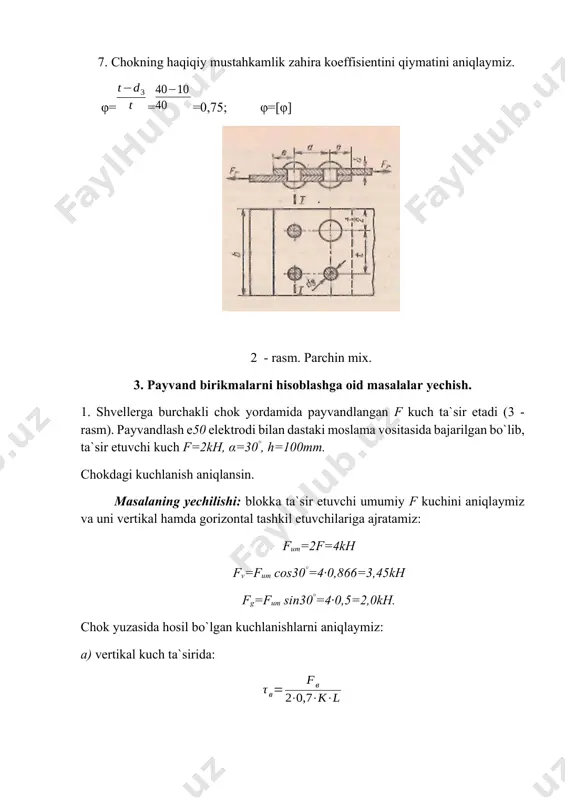

2δ==10 mm. st 2 markali po`latdan tayyorlangan yarim aylanasimon kallakli parchin mixni tanlab olamiz. chok elementlari o`lchamlari : chok qadami t = ==40 mm. uzun metall parchasini chetidan parchin mix o`qigacha bo`lgan masofa. e=1,65d==16,5 mm (parmalangan teshik uchun) e = 17 mm deb qabul qilamiz. parchin mix qatorlari orasidagi masofa a=0,6t==24 mm; a=25 mm deb qabul qilamiz. 4. zarur bo`lgan parchin mix sonini aniqlaymiz: kesimning mustahkamlik shartiga ko`ra z===3.64 bu erda i=1(topshiriq sharti bo`yicha); [τ]=140 mpa st 2 markali po`lat mix parchin uchun i = bitta chokning tekislikdagi kesim soni. egilishga mustahkamlik shartiga ko`ra z ===2.86 bu erda [σ]=280 mpa st 2 markali po`lat parchin mix uchun. z = 4 deb qabul qilamiz. 5. parchin mixli chokning konstruktsiyasini ishlab chiqamiz. uzun metall parchasini, parchin mix soniga ko`ra kengligini butunlay aniqlaymiz. b=2t==80 mm. chok parametrlari t, e, a hisoblangan qiymatlarini qabul qilamiz. 6. parchin mixli chokni mustahkamlikka tekshiramiz: i-i kesimda uzun …

3 / 9

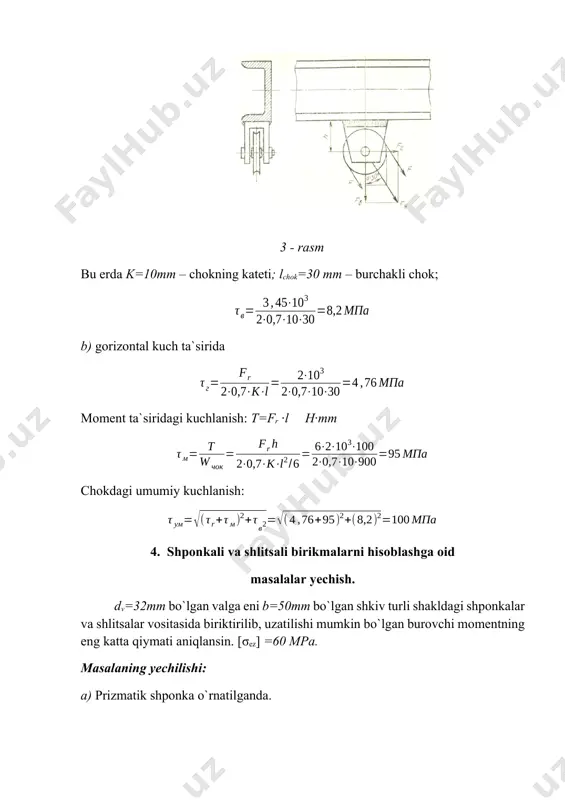

chok=30 mm – burchakli chok; b) gorizontal kuch ta`sirida moment ta`siridagi kuchlanish: t=fr ·l h·mm chokdagi umumiy kuchlanish: 4. shponkali va shlitsali birikmalarni hisoblashga oid masalalar yechish. dv=32mm bo`lgan valga eni b=50mm bo`lgan shkiv turli shakldagi shponkalar va shlitsalar vositasida biriktirilib, uzatilishi mumkin bo`lgan burovchi momentning eng katta qiymati aniqlansin. [σez] =60 mpa. masalaning yechilishi: a) prizmatik shponka o`rnatilganda. valning diametriga qarab prizmatik shponka tanlanadi (26 – jadval, ilovada): d=32 mm bo`lganda b×hsh, t1=4,0 shponkaning uzunligi l=40 mm qilib olamiz. b) segmentsimon shponka o`rnatilganda. valning diametriga qarab sigmentsimon shponka tanlanadi (27 –jadval, ilovada): d=32 mm bo`lganda b×h×d=8 ×11 ×28, t1=8 v) yengil seriali to`rtburchak profilli shlitsaga o`rnatilganda: d=36mm; d=32mm; z=8; h=0,5·(36-32)-2·0,4=1,2mm; l=50mm; do`r=0,5·(36·32)=37mm t=60·0,5·8·1,2·34·50=489,6 n·m 5. uzatma va yuritmalarni kinematikasini hisoblashga doir masalalar yechish 4 - rasm. zanjirli konveyer yuritmasining sxemasi. 1 - elektrodvigatel, 2 - tasmali uzatma, 3 - reduktor, 4 - zanjirli uzatma, 5 - baraban. mashinaning ish …

4 / 9

cha topiladi: m (agar t m da berilgan bo`lsa). yuritmaning foydali ish koeffisienti qarshiliklar mavjudligidan isrof bo`ladigan quvvatni hisobga oladi: um = p4 / p1 = petak / petaklan um = tas red zan 2pod bar; 1 - jadvalda mexanikaviy uzatmalar foydali ish koeffisientlarining o`rtacha qiymatlari keltirilgan. 1- jadval uzatmaning xili f.i.k. qiymati yopiq uzatma ochiq uzatma -1- -2- -3- tishli silindirsimon tishli konussimon kirmakli (kirmak, kirim, soni,) z=1 z=2 z=3 – 4 zanjirli yopiq tasmali ochiq tasmali 0,96 – 0,98 0,96 – 0,97 0,7 – 0,75 0,75 – 0,85 0,85 – 0,93 0,95 – 0,97 0,96 – 0,98 0,94 – 0,96 0,93 – 0,95 0,44 – 0,48 0,92 – 0,95 0,95 – 0,97 3) etaklovchi valdagi quvvatni topamiz pet = pet - n / um, kvt 4) elektrodvigatel’ jadvaldan tanlab olinadi. bunda quyidagilar hisobga olinadi: a) elektrodvigatelning quvvati p etaklovchi valdagi quvvatdan katta yoki teng bo`lishi kerak. pdv pet. …

5 / 9

2.bin image14.wmf oleobject13.bin image15.wmf oleobject14.bin image16.wmf oleobject15.bin image17.wmf oleobject16.bin image18.wmf oleobject17.bin image19.wmf image1.wmf oleobject18.bin image20.wmf oleobject19.bin image21.wmf oleobject20.bin image22.wmf oleobject21.bin image23.wmf oleobject22.bin image24.wmf oleobject1.bin oleobject23.bin image25.wmf oleobject24.bin image26.wmf oleobject25.bin image27.wmf oleobject26.bin image28.wmf oleobject27.bin image29.wmf image2.png oleobject28.bin image30.wmf oleobject29.bin image31.wmf oleobject30.bin image32.wmf oleobject31.bin image33.wmf oleobject32.bin image34.wmf image3.wmf oleobject33.bin image35.wmf oleobject34.bin image36.jpeg image37.wmf oleobject35.bin image38.png image39.wmf oleobject36.bin image40.wmf oleobject2.bin oleobject37.bin image41.wmf oleobject38.bin image42.wmf oleobject39.bin image43.wmf oleobject40.bin image44.wmf oleobject41.bin image45.jpeg image4.wmf image46.wmf oleobject42.bin image47.wmf oleobject43.bin мм z kf d ч c 6 , 33 115 14 , 3 2 10 3 , 1 4 ] [ / 2 , 5 5 1 = × × × × = ³ s p p r f ] ][ [ s j 140 75 . 0 10 40 3 × × 2 p r 3 5 2 × 3 4 d 10 4 × 3 10 65 , 1 × 40 6 , 0 × кес …
