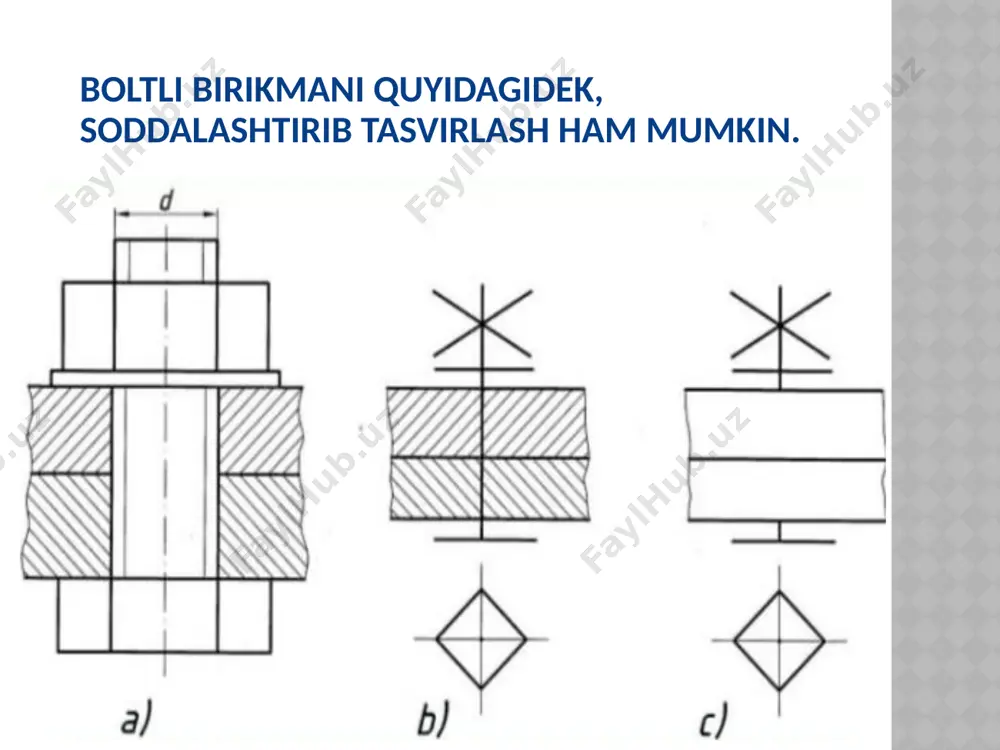

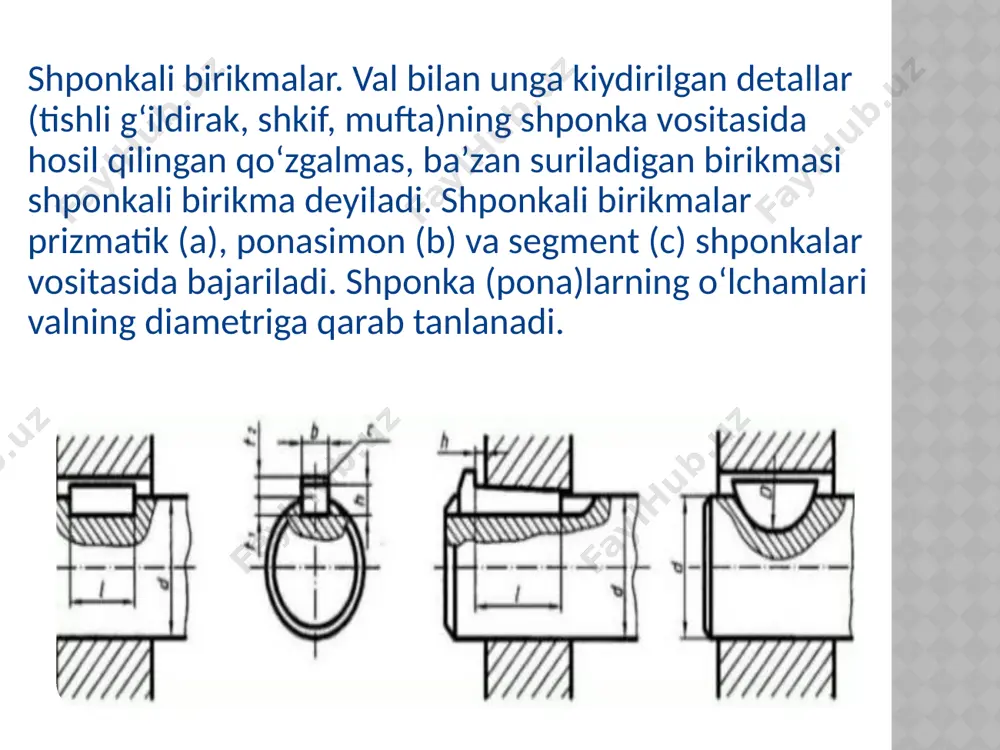

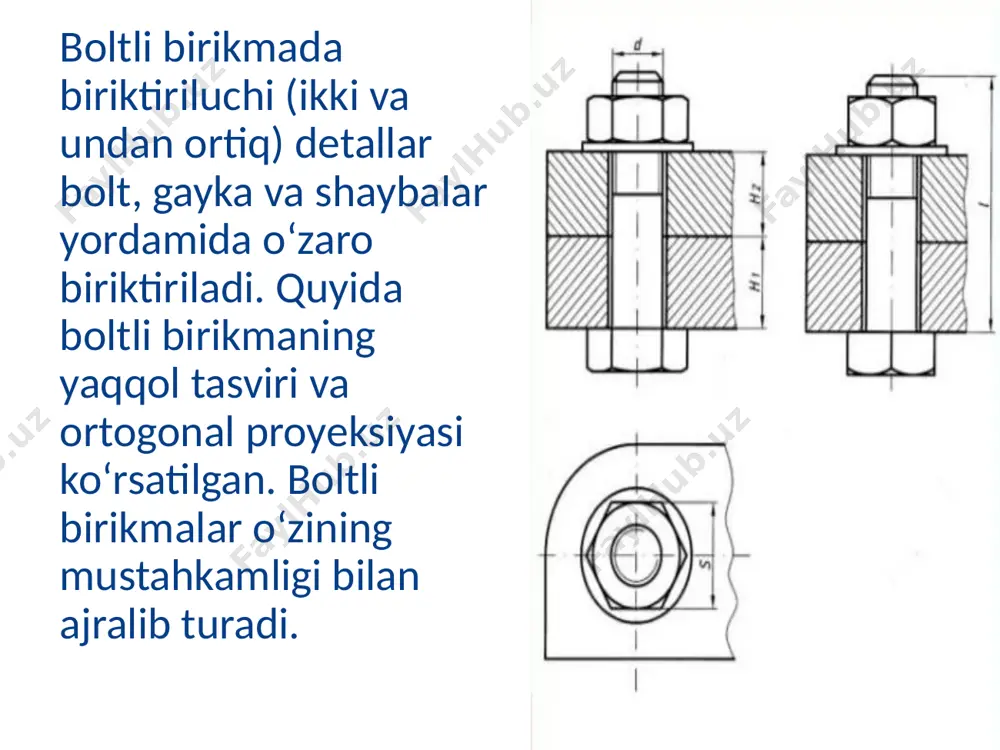

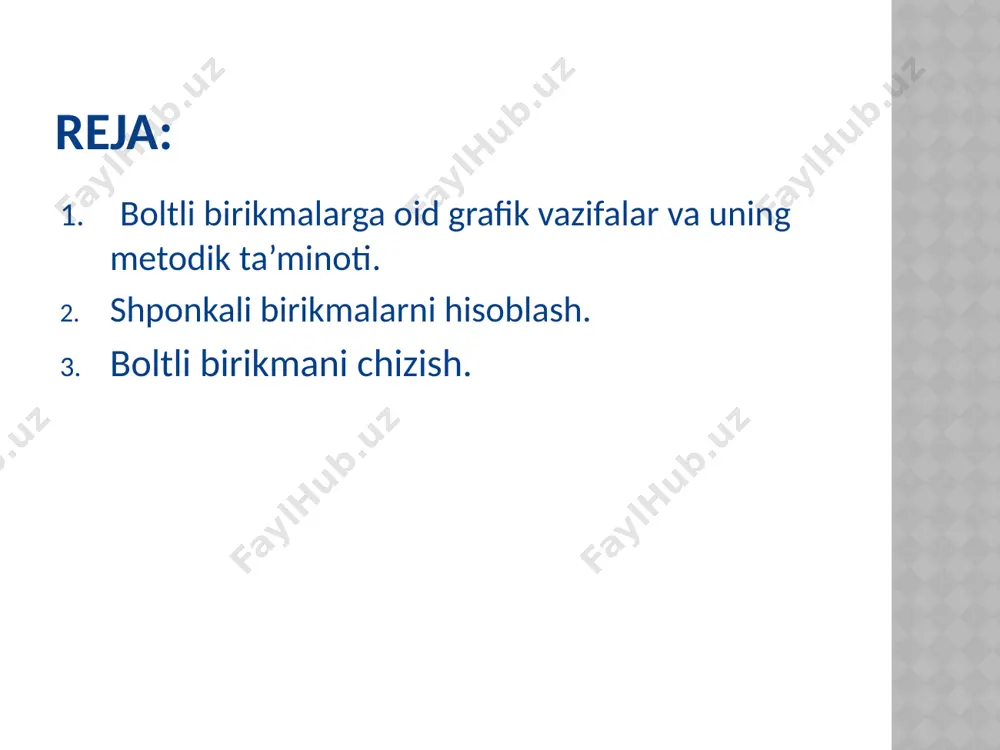

презентация powerpoint boltli, shponkali birikmalar xisobi va jadvalli parametrlari.boltli birikmani chizish. mavzu: reja: boltli birikmalarga oid grafik vazifalar va uning metodik ta’minoti. shponkali birikmalarni hisoblash. boltli birikmani chizish. boltli birikmada biriktiriluchi (ikki va undan ortiq) detallar bolt, gayka va shaybalar yordamida o‘zaro biriktiriladi. quyida boltli birikmaning yaqqol tasviri va ortogonal proyeksiyasi ko‘rsatilgan. boltli birikmalar o‘zining mustahkamligi bilan ajralib turadi. boltli birikmani quyidagidek, soddalashtirib tasvirlash ham mumkin. shponkali birikmalar. val bilan unga kiydirilgan detallar (tishli g‘ildirak, shkif, mufta)ning shponka vositasida hosil qilingan qo‘zgalmas, ba’zan suriladigan birikmasi shponkali birikma deyiladi. shponkali birikmalar prizmatik (a), ponasimon (b) va segment (c) shponkalar vositasida bajariladi. shponka (pona)larning o‘lchamlari valning diametriga qarab tanlanadi. shponkali birikmalarning asosiy ishchanlik qobiliyati ularning mustahkamligidir. valning diametriga va yuqorida keltirilgan talablarga ko'ra shponka standartlardan tanlanadi va birikma mustahkamlikka tekshiriladi. standartlarda shponkaning va o'yiqchalarning o'lchamlari shunday tarzda tanlanganki. agar ularning egilishga bo'lgan mustahkamligi ta’minlansa, o'z-o'zidan kesilishga va ezilishga bo'lgan mustahkamligi ham ta’minlanadi. …

2 / 11

g mustaxkamligi shponka va “vtulka” ariqchasining tutash sirtida xosil bo`ladigan ezilish kuchlanishi bo`yicha quyidagi shart bo`yicha tekshiriladi: boltli birikma. birikmada boltning uzunligi biriktiriladigan detallar qalinligiga bog‘liq. biriktiriladigan detallardan birining qalinligi a = 25 mm, ikkinchisining qalinligi b = 35 mm berilgan bo‘lsa, ularga shayba qalinligi h, gayka balandligi h va gaykadan boltning rezbali uchi chiqib turadigan zaxira k = 0,25d lar yig‘indisidan iborat, ya’ni bolt uzunligi l = a + b + h + + h + k (23.1-chizma, a). e’tiboringiz uchun rahmat! image1.jpeg image2.png image3.png image4.png image5.wmf oleobject1.bin image6.wmf oleobject2.bin image7.png image8.png ( ) mm st , 10 5 ¸ - = l l [ ] ez ez s f s s < = /docprops/thumbnail.jpeg
