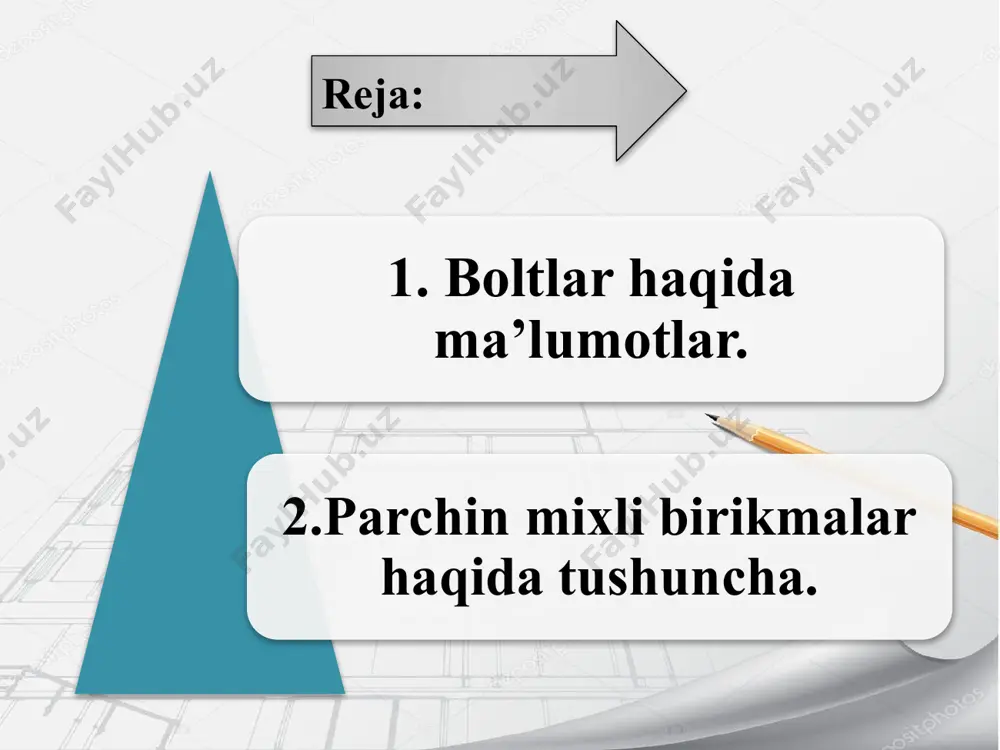

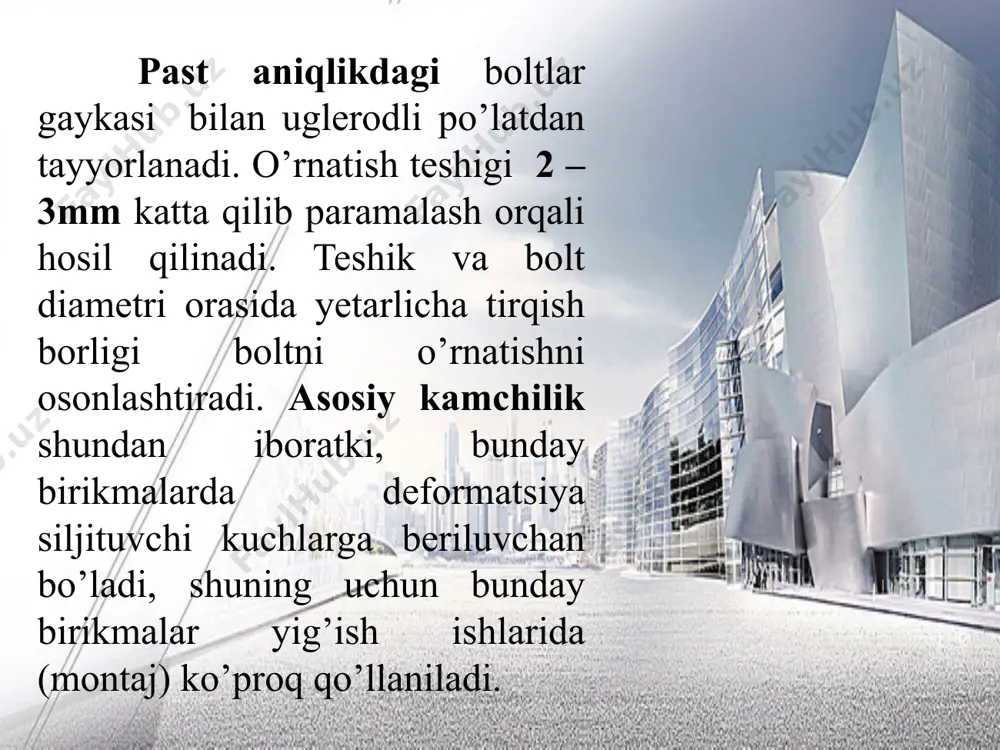

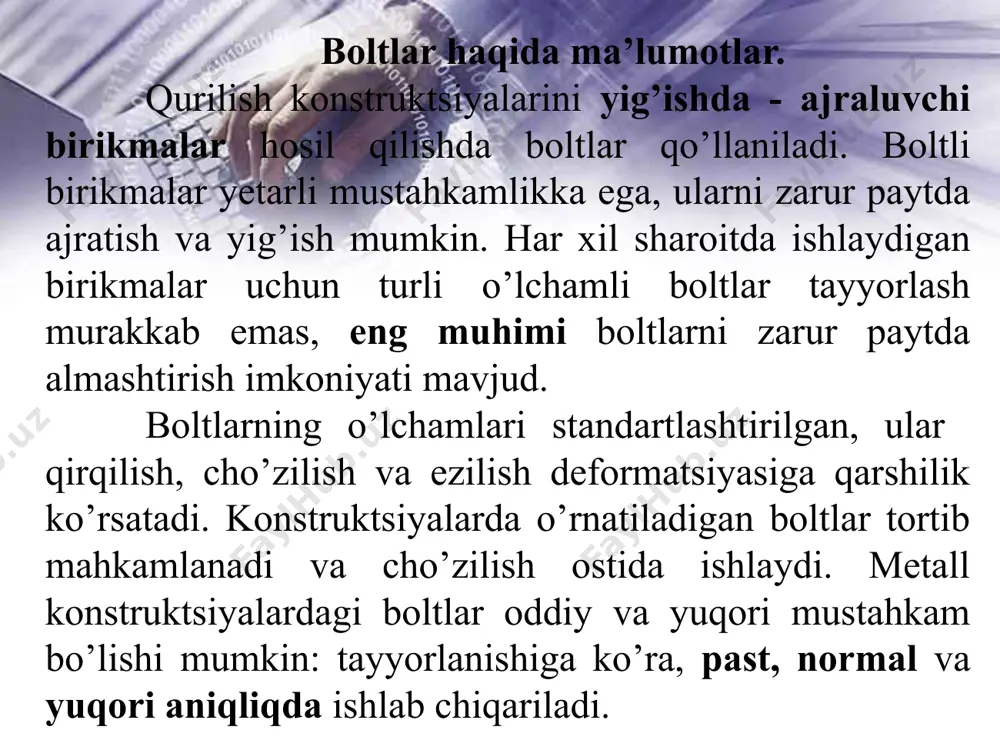

слайд 1 “qurilish konsrtuktsiyalari” fanidan “boltli va parchin mixli birikmalar” mavzusidagi taqdimot ishi reja: 1. boltlar haqida ma’lumotlar. 2.parchin mixli birikmalar haqida tushuncha. boltlar haqida ma’lumotlar. qurilish konstruktsiyalarini yig’ishda - ajraluvchi birikmalar hosil qilishda boltlar qo’llaniladi. boltli birikmalar yetarli mustahkamlikka ega, ularni zarur paytda ajratish va yig’ish mumkin. har xil sharoitda ishlaydigan birikmalar uchun turli o’lchamli boltlar tayyorlash murakkab emas, eng muhimi boltlarni zarur paytda almashtirish imkoniyati mavjud. boltlarning o’lchamlari standartlashtirilgan, ular qirqilish, cho’zilish va ezilish deformatsiyasiga qarshilik ko’rsatadi. konstruktsiyalarda o’rnatiladigan boltlar tortib mahkamlanadi va cho’zilish ostida ishlaydi. metall konstruktsiyalardagi boltlar oddiy va yuqori mustahkam bo’lishi mumkin: tayyorlanishiga ko’ra, past, normal va yuqori aniqliqda ishlab chiqariladi. past aniqlikdagi boltlar gaykasi bilan uglerodli po’latdan tayyorlanadi. o’rnatish teshigi 2 – 3mm katta qilib paramalash orqali hosil qilinadi. teshik va bolt diametri orasida yetarlicha tirqish borligi boltni o’rnatishni osonlashtiradi. asosiy kamchilik shundan iboratki, bunday birikmalarda deformatsiya siljituvchi kuchlarga beriluvchan bo’ladi, shuning uchun bunday …

2 / 26

. ta’sir etuvchi kuchlar yo‘nalishiga qarab boltli birikmalar birlashtirilgan elementlar sirti bo‘yicha qirqilishga, yon sirti bo‘yicha ezilishga va bolt bo‘ylab yo‘nalgan kuch ta’siridan cho‘zilishga ishlaydi. boltli birikmalar birinchi gurux chegaraviy holatlar bo‘yicha mustahkamlikka quyidagicha hisoblanadi (bitta bolt uchun): qirqilishga: cho‘zilishga ezilishga bu yerda: rвс, rвр, rвz- mos xolda boltning qirqilishga, ezilishga va cho‘zilishga hisobiy qarshiligi; a-boltning hisobiy kesim yuzasi, aвn- boltning netto kesim yuzasi; ns- boltdagi qirqilish yuzalari soni; в- birikmaning ish sharoiti koeffitsienti; tmin-bir yo‘nalishda ezilayotgan elementlar qalinliklarining minimal yig’indisi. amalda yakka boltli birikmalar kam uchraydi, shuning uchun boltli birikmalarni hisoblashda birikmadagi boltlar sonini aniqlash masalasi yechiladi. birikmadagi boltlar sonini quyidagi formulalardan aniqlash tavsiya etiladi: qirqilish bo‘yicha: n>4nв/nsd2rвs ezilish bo‘yicha n>nв/dtminrврв cho‘zilish bo‘yicha n>nв/авпrвt yuqori mustahkam boltlar kam deformatsiyalananuvchan birikmalarda ishlatiladi va o‘zaro tutashgan sirtlar erkin siljish imkoniyatiga ega bo‘ladi. shunday holatda sirtlar orqali ishqalanish kuchini uzatish imkoniyati mavjud bo‘lib, har bir sirtda hosil bo‘ladigan siljituvchi kuch quyidagi formuladan …

3 / 26

rtlariga ishlov berishga, boltning tortish zo‘riqishiga, yuklanish turiga, teshik va boltning diametriga bog’lik holda h=1,02-1,7 oraliqda qabul qilinadi. rezbaning nominal diametri,d, mm po‘lat navi vaqtinchalik qarshiligi rвип, n/mm2 16-27 40x «selekat» 1100 38xs «selekat», 40xfa «selekat» 1350 30x3mf, 30x2nmfa 1550 30 40x «selekat» 950 30x3mf, 35x2af 1200 36 40x «selekat» 750 30x3mf 1100 42 40x «selekat» 650 30x3mf 1000 48 40x «selekat» 600 30x3mf 900 birikma uchun yuqori mustahkam boltlar soni quyidagi formuladan aniqlanadi: n>n/скqвh bu yerda с –konstruktsiya uchun ish sharoiti koeffitsienti, k-ishqalanish yuzalari soni. boltli birikmalarda zo‘riqishlarning tekis tarqalishini ta’minlash zarur; boltlarni joylashtirish sxemasi rasmda keltirilgan. 8.1-rasm. boltli birikmalarda teshiklar o‘rni a) po‘lat listlarda, b) prokat po‘latlarda. parchin mixli birikmalar haqida tushuncha. qurilish konstruktsiyalarini yig’ishda parchinlash ishlari murakkab va ko’p mehnat sarfini talab etgani sababli, bunday konstruktsiyaviy yechim kam qo’llaniladi. parchinli birikmalarni asosan ish sharoiti og’ir, o’ta og’ir va katta dinamik zo’riqish ostida ishlovchi konstruktsiyalarda ishlatish tavsiya etiladi. …

4 / 26

dan 1-1,5 mm kattaroq qilib ochiladi (8.2-rasm). 8.2-rasm. parchinli birikma parchinlar tuzilishi har xil bo’ladi, 8.2 - rasmda ko’rsatilgan parchin mixli birikmalar eng ko’p tarqalgan: 3.a. kallagi yarim doirali, 3.v-yarim yashirin kallakli va 3.g- kuchaytirilgan kallakli parchinlar va ularni o’rnatish ko’rsatilgan. 3 – rasm. parchin mixli birikmalar hosil qilish yashirin va yarim yashirin o’rnatilgan parchinlarni cho’zilishga ishlovchi birikmalarda ishlatmaslik tavsiya etiladi. birikmalarni loyihalashda diametrlari bir xil bo’lgan parchin mixlar qabul qilish tavsiya etiladi. etiboringiz uchun raxmat! image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.wmf image7.wmf image8.wmf image9.png image10.png image12.jpeg image11.png image13.png image14.png image15.png image16.png image17.png image18.png image19.png image20.png image21.png image22.png image23.png image24.png image25.png image26.png image27.png image28.png image29.png image30.jpeg в вs s в аr n n g £ min t d r n в вр в å £ g вп вz в а r n £ /docprops/thumbnail.jpeg
