1 / 10

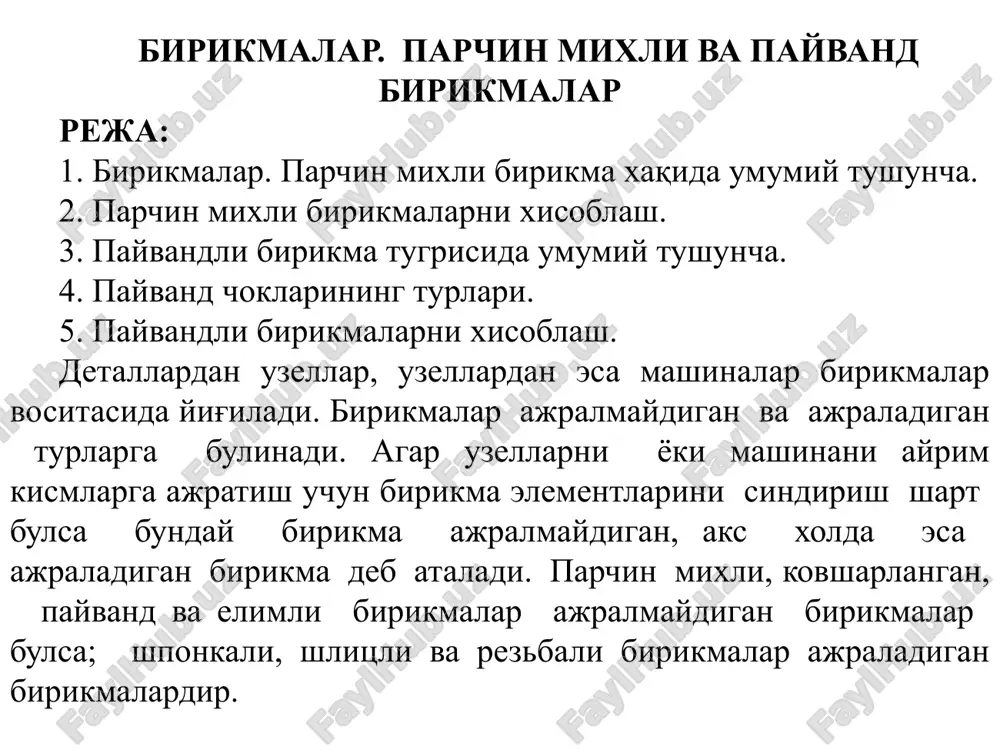

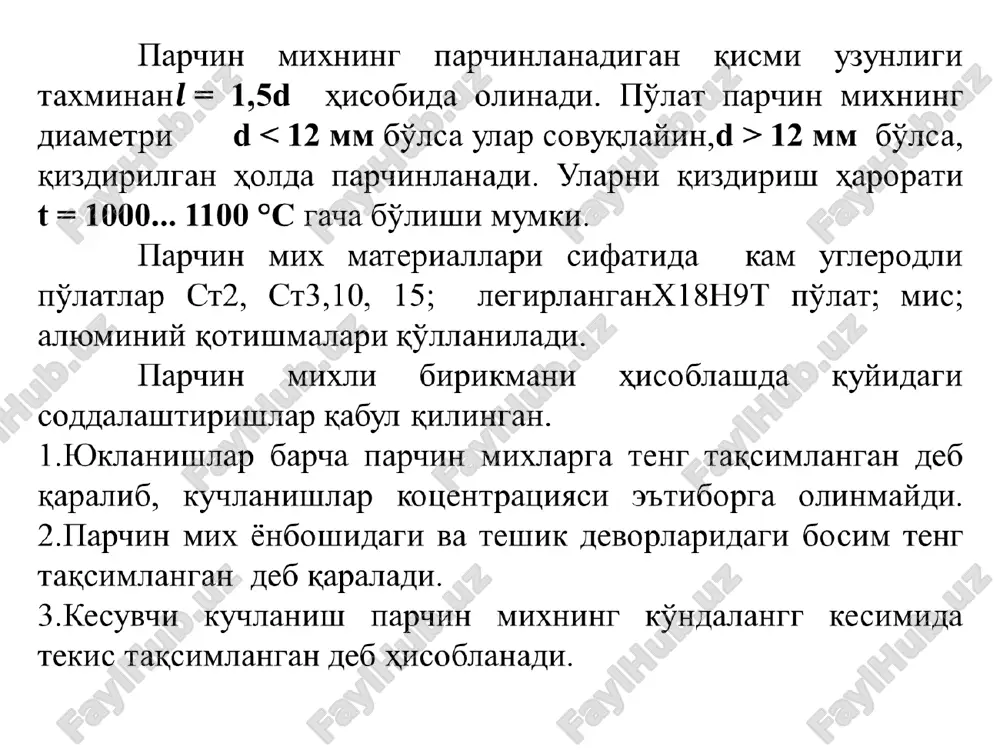

slayd 1 birikmalar. parchin mixli va payvand birikmalar reja: 1. birikmalar. parchin mixli birikma xaqida umumiy tushuncha. 2. parchin mixli birikmalarni xisoblash. 3. payvandli birikma tugrisida umumiy tushuncha. 4. payvand choklarining turlari. 5. payvandli birikmalarni xisoblash. detallardan uzellar, uzellardan esa mashinalar birikmalar vositasida yig'iladi. birikmalar ajralmaydigan va ajraladigan turlarga bulinadi. agar uzellarni yoki mashinani ayrim kismlarga ajratish uchun birikma elementlarini sindirish shart bulsa bunday birikma ajralmaydigan, aks xolda esa ajraladigan birikma deb ataladi. parchin mixli, kovsharlangan, payvand va elimli birikmalar ajralmaydigan birikmalar bulsa; shponkali, shlitsli va rezbali birikmalar ajraladigan birikmalardir. parchin mixli birikmalar xaqida umumiy tushuncha. parchin aylana kesimli mix bulib uni bir kallagi doira shaklida bo'ladi. ikkinchi boshi detallarga o'rnatilgandan keyin kallaklanadi (parchinlanadi). parchin mixning parchinlanadigan qismi uzunligi taxminan= 1,5d hisobida olinadi. po'lat parchin mixning diametri d 12 mm bo'lsa, qizdirilgan holda parchinlanadi. ularni qizdirish harorati t = 1000... 1100 °c gacha bo'lishi mumki. parchin mix materiallari sifatida kam …

2 / 10

talab etadi. v) qalin detallarni biriktirish ancha qimmatga tushadi. g) narxi 20-30% kimmat payvand birikmalarga nisbatan. parchin mixli birikmalarni xisoblash. biriktirilayotgan detallarning cho'zilishga mustaxkamlik sharti: = [] parchin mixni kesilishga, cho'zilishga va ezilishga mustaxkamlik sharti quyidagicha: f–parchin mixga ta'sir etuvchi kuch, [] – parchin mix materialining kesilishga ruxsat etilgan kuchlanish, k – birikmadagi kesilish yuzalarining soni, d – parchin diametri, [] – parchin materiali uchun ezilishdagi ruxsat etilgan kuchlanish, n – parchinlar soni (parchinning kesilish yuzasi 1 bo'lganda n = k), s – biriktirilayotgan detallning qalinligi, [] - parchin materiali uchun cho'zilishdagi ruxsat etilgan kuchlanish. payvandli birikma to'g'risida umumiy tushuncha. payvand birikmalar ajralmas birikmalarning asosiy turidir. payvandlash –molekulyar (atomlar) tortishish kuchlari asosida detallarni yuqori darajada mahalliy qizdirib biriktirishdir. mashina detallari, qurilish tuzilmalarining elementlari, qozon idishlar va rezervuarlar, gaz va neft magistrallari va x.k. payvandlanib tayyorlanadi. afzalliklar: kam mehnat talab qiladi; metallni tejaydi; murakkab shaklli og'ir cho'yan quymalar o'rniga engil po'lat …

3 / 10

idagicha aniqlanadi: 1) cho'zuvchi (siquvchi) kuch ta'sirida bo'lganda (rasm, a)  [p ] 2) eguvchi moment ta'sirida bo'lsa ( rasm, b) bunda: f – cho'zuvchi kuch, n; a – list yuzasi, mm2; b – list eni, mm;  –qalinligi, mm; [p ] – payvand choki uchun ruxsat etilgan kuchlanish; 8 nazorat savollari payvandlash va payvand chok nima? payvandlashning qanday turlari mavjud? detallarning payvandlashda birikma turlari. payvand birikmalarning afzallik va kamchiliklari. payvand qismining qaysi joyi emiriladi? pb mustahkamligi qaysi asosiy omillarga bog'liq? uchma-uch payvand birikmani cho'zilish va egilishga hisoblash. ustma-ust burchakli yonbosh va ro'para choklar mustahkamligi. o'zaro tik payvandlashda choklarni mustahkamligi. image5.png image6.png image7.png image1.wmf image2.wmf oleobject1.bin oleobject2.bin image17.png image3.png 2 6 d s b m w m = = [ ] p s /docprops/thumbnail.jpeg

4 / 10

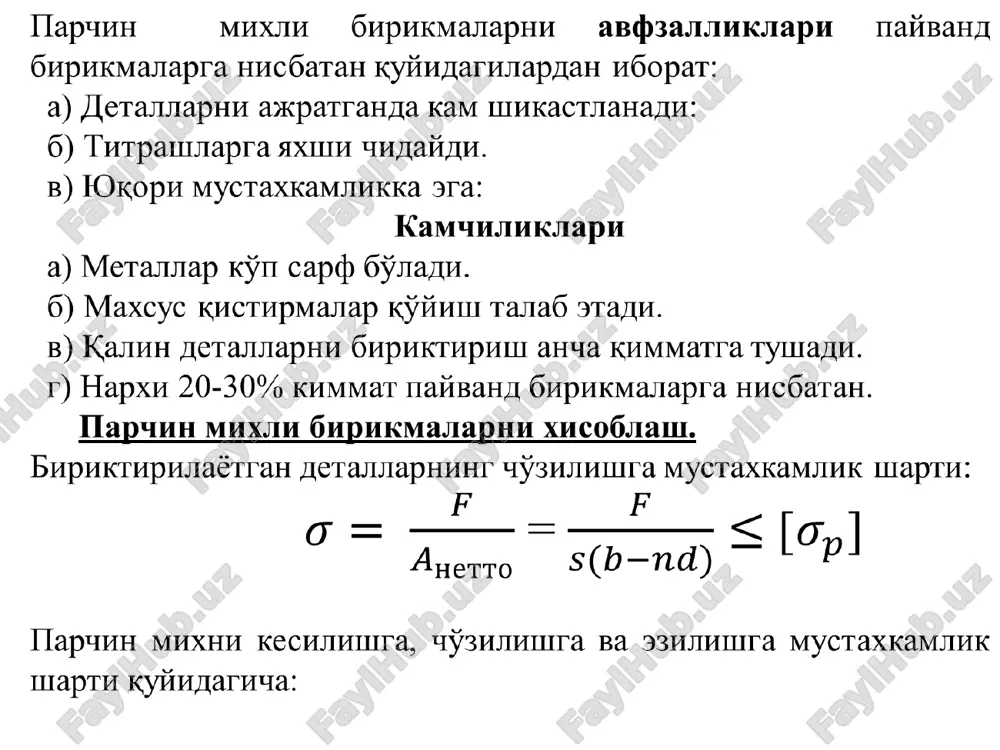

birikmalalar. parchin mihli va payvand birikmalar - Page 4

5 / 10

birikmalalar. parchin mihli va payvand birikmalar - Page 5
