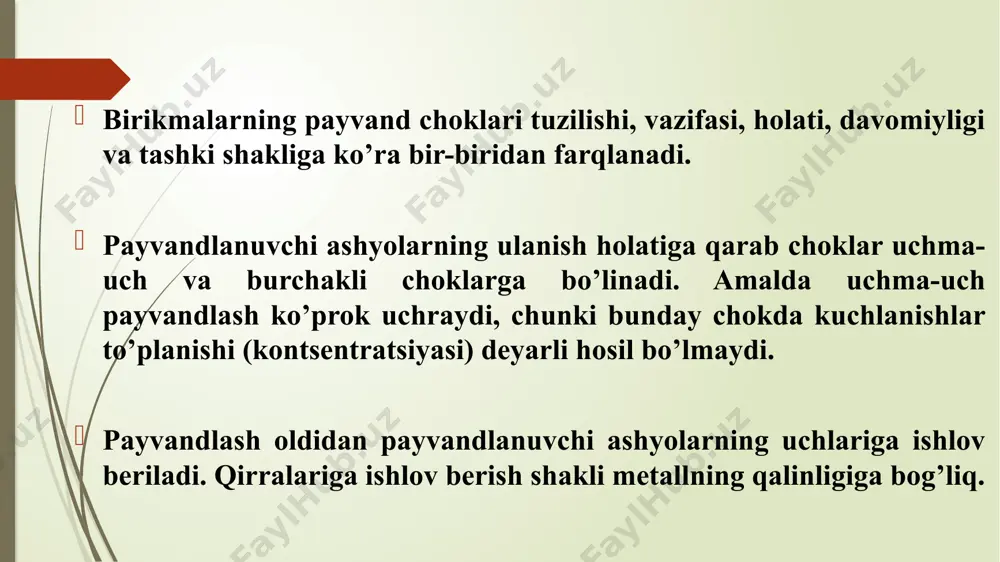

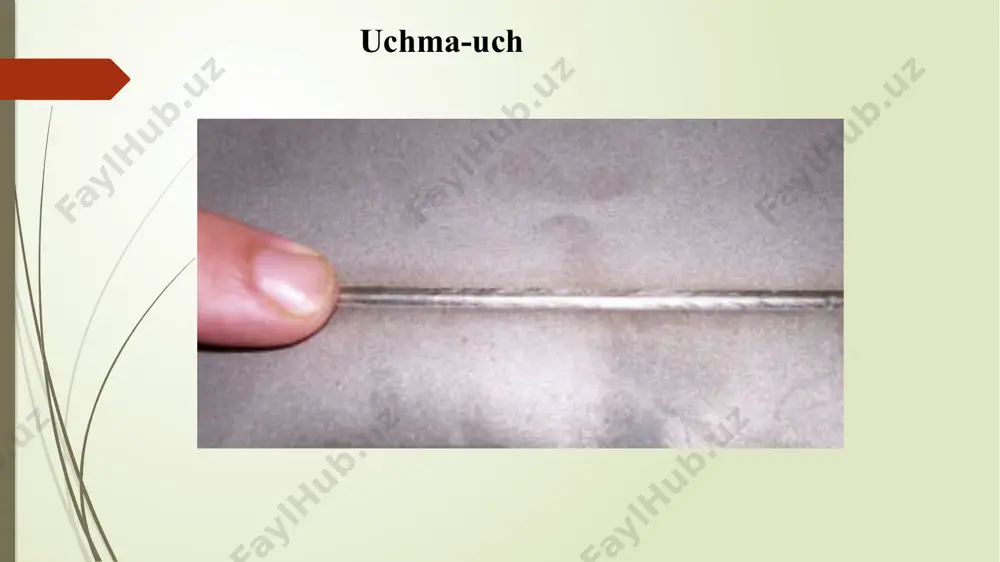

презентация powerpoint f “metall konsrtuktsiyalari” fanidan “payvand birikmalar.” mavzusida taqdimot ishi reja: payvand choklarining turlari. payvand birikmalarni hisoblash. payvand birikmalarga qo’yiladigan talablar. birikmalarning payvand choklari tuzilishi, vazifasi, holati, davomiyligi va tashki shakliga ko’ra bir-biridan farqlanadi. payvandlanuvchi ashyolarning ulanish holatiga qarab choklar uchma-uch va burchakli choklarga bo’linadi. amalda uchma-uch payvandlash ko’prok uchraydi, chunki bunday chokda kuchlanishlar to’planishi (kontsentratsiyasi) deyarli hosil bo’lmaydi. payvandlash oldidan payvandlanuvchi ashyolarning uchlariga ishlov beriladi. qirralariga ishlov berish shakli metallning qalinligiga bog’liq. uchma-uch burchak chok ustma-ust 1-rasm. payvand choklar turlari : a) uchma-uch payvand chok, b) burchak payvand chok, v) ustma-ust payvand chok payvand birikmalarni hisoblash. ta’sir etuvchi kuchlarga qarab payvand choklardagi metall xar xil kuchlanganlik holatida ishlashi mumkin. ularni hisoblash asosiy metallni hisoblashga o’xshash bajariladi, ammo hisobiy qarshiliklar sifatida chokda hosil qilingan metallning mexanik ko’rsatkichlari qabul qilinadi. chokdagi metallning mastahkamlik ko’rsatkichlari asosiy metallnikidan biroz pastroq bo’ladi, chunki payvandlash jarayonida chok metallining tarkibiga xar xil begona moddalar aralashib, …

2 / 23

y amal qilinsa, payvand chokda hosil qilingan metallning mexanik hususiyati asosiy metallnikidan farq qilmasligi mumkin. payvand birikma kuchlanganlik holati hisobiy qarshilik tavsifi shartli belgisi payvand birikmaning hisobiy qarshiligi uchma-uch siqilish. mexanizatsiyalashgan yoki qo’lda bajarilib, chok sifati fizikaviy yo’l bilan nazorat qilingan payvand choklarning cho’zilishi va egilishi. oquvchanlik chegarasi bo’yicha rwu rwu=ru vaqtinchalik qarshiligi bo’yicha rwi rwi=ri mexanizatsiyalashgan yoki qo’lda bajarilgan payvand chokning siqilishi va egilishi oquvchanlik chegarasi bo’yicha rwu rwu=ru/1,18 siljish rws rws=rs burchakli chok qirqilish (shartli) chokdagi metall bo’yicha rwf rwf=rwun/2,2 erish chegarasidagi metall bo’yicha rwz rwz=run/2,2 7.2-rasm. uchma-uch payvand choklarni hisoblashga doir payvand birikmalarga kuyiladigan talablar. payvand birikmalar keng mikyosda ishlatilishi sababli qurilish konstruktsiyalarini tayyorlash va yig’ishda sifat ko’rsatkichiga jiddiy e’tibor berish kerak. payvand chokni sifatli qilib bajarish uchun uning ijro etish texnologiyasini puxta ishlab chiqish zarur. qayd etib o’tilganidek, payvand choklarning eng asosiy kamchiligi birikmada hosil bo’ladigan qoldiq zo’riqish bo’lib, bu xodisaning asosiy sababi payvand chokda metall …

3 / 23

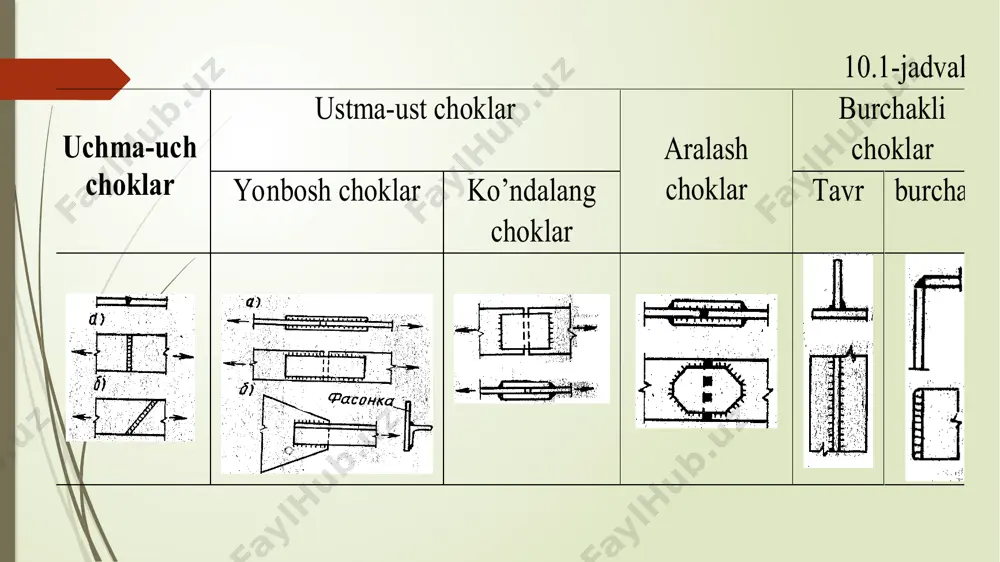

-bundan mustasno). chok qalinligi payvandlash usuliga va po’lat naviga bog’liq holda belgilanadi. image1.jpg image2.png image3.emf image4.jpeg image5.jpeg image6.jpeg image7.emf image8.emf image9.emf image10.emf image11.emf image12.emf image13.png image14.emf image15.emf image16.emf image17.emf image18.png image19.png image20.emf image21.emf 10.1-jadval uchma-uch choklar ustma-ust choklar aralash choklar burchakli choklar yonbosh choklar ko’ndalang choklar tavr burchak 10.1-jadval chok nomi, qirrasiga ishlov berish xomaki chizmasi qalinligi, mm ishlovsiz 8-10 v-simon 10-20 x-simon 20dan katta k-simon 20dan katta u-simon 20dan katta v-simon (avtomatlashgan payvandlash) 16dan katta cwyw rtln / , учма-уч пайванд чокларни ҳисобл аш. учма-уч пайвандланган чокларни бўйлама зўриқишга ҳисоблашда қуйидаги шартнинг бажарилиши текширилади ( 10.2 а-расм). бу ерда t- пайвандланувчи ашёнинг энг кичик қ алинлиги; lw- пайванд чокни 2t га камайтириб қабул қилинган ҳ исобий узунлиги; rwy- учма-уч пайвандланган чок металлининг чўзилиш ва сиқилишдаги оқувчанлик чегараси;  с - пайванд чок учун иш шароити коэффициенти. =nsin/t w маълумки, чок металлининг ҳисобий қаршилиги асосий металлнинг ҳисобий қаршилигидан бироз камроқ …

4 / 23

р вақтнинг ўзида пайванд чокда бўйлама куч ва эгувчи момент та ъсир этса, кучланиш қуйидаги формуладан текширилади n/tl w +м/w f <r wf  z ; пайванд чок бўйлама ва кўндаланг куч (қирқилиш) остида ишлаётган бўлса, учма-уч уланган бирикмалар қуйидаги мустаҳкамлик шартини қаноатлантириши керак. cwуwxуwуwxwуwx r 15,13 222  бу ерда  wx ва  wу - ўзаро тик йўналишдаги нормаль кучланишлар;  wxу - пайванд чокдаги уринма кучланиш. бурчакли чокларни ҳисоблаш. бурчакли чоклар ёнбош ва рўпара чок кўринишда бўлиши мумкин. ўзаро пайвандланувчи пўлатлар қирраси бўйлаб пайвандланса бурчакли чок ҳосил бўлади. ёнбош чоклар таъсир этувчи кучга параллел йўналишда ҳосил қилинади ва кесимнинг эни бўйлаб кучланишлар нотекис тақсимланади. чокнинг узунлиги бўйлаб кучланишлар хар хил бўлиб, чокнинг чекка қисмида энг катта қийматларга эришади (10.3-расм), шунинг учун ёнбош чокли бирикмаларнинг бузилиши асосий металл ёки чок металининг чекка кесимида содир бўлиши кўпрок кузатилади (сд кесим). рўпара чоклар асосан бўйлама зўриқишга, қирқил иш ва эгилишга …

5 / 23
