1 / 14

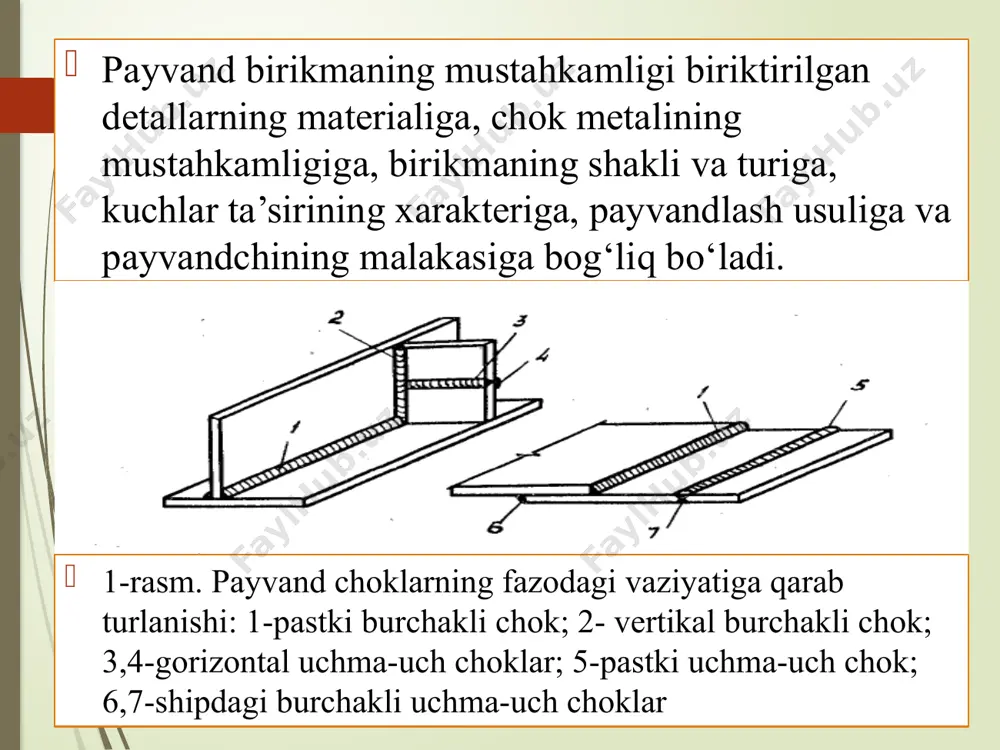

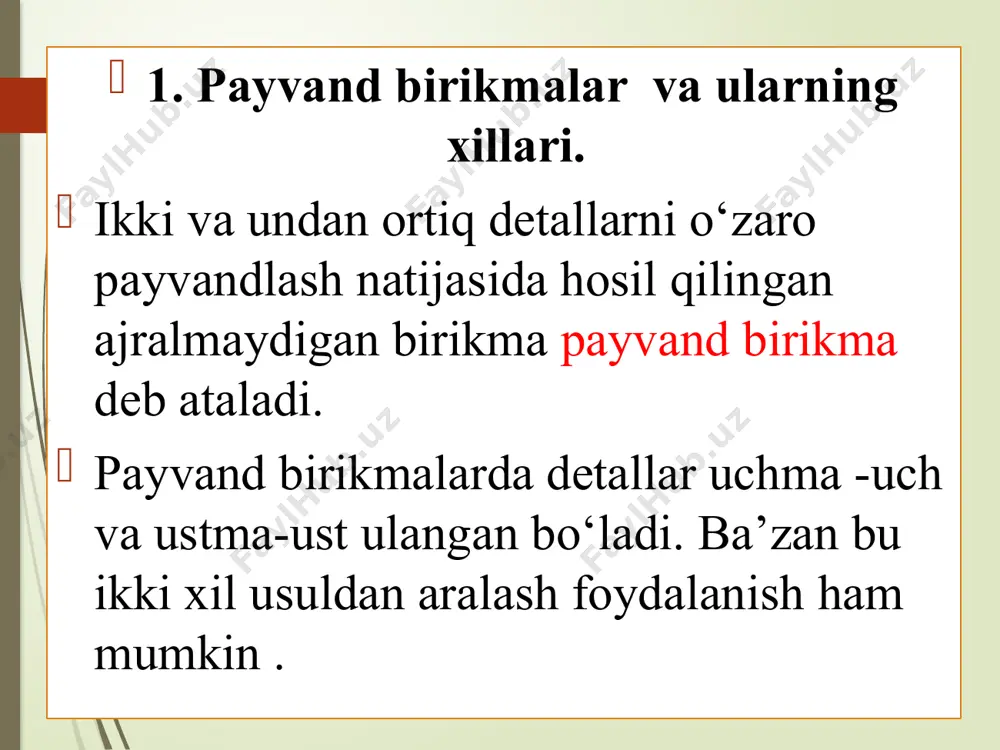

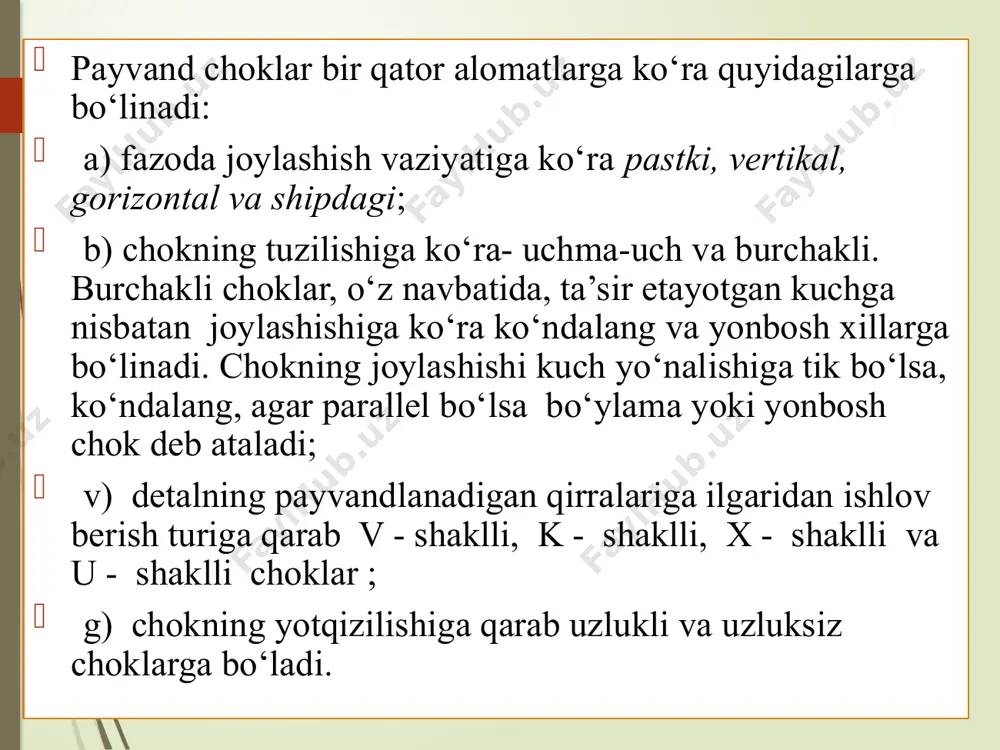

бетонлар 5-mavzu: «payvand birikmalar. payvand birikmalarni hisoblash» reja: 1. payvand birikmalar va ularning xillari. 2. payvand birikmalarni hisoblash. 1. payvand birikmalar va ularning xillari. ikki va undan ortiq detallarni o‘zaro payvandlash natijasida hosil qilingan ajralmaydigan birikma payvand birikma deb ataladi. payvand birikmalarda detallar uchma -uch va ustma-ust ulangan bo‘ladi. ba’zan bu ikki xil usuldan aralash foydalanish ham mumkin . payvand choklar bir qator alomatlarga ko‘ra quyidagilarga bo‘linadi: a) fazoda joylashish vaziyatiga ko‘ra pastki, vertikal, gorizontal va shipdagi; b) chokning tuzilishiga ko‘ra- uchma-uch va burchakli. burchakli choklar, o‘z navbatida, ta’sir etayotgan kuchga nisbatan joylashishiga ko‘ra ko‘ndalang va yonbosh xillarga bo‘linadi. chokning joylashishi kuch yo‘nalishiga tik bo‘lsa, ko‘ndalang, agar parallel bo‘lsa bo‘ylama yoki yonbosh chok deb ataladi; v) detalning payvandlanadigan qirralariga ilgaridan ishlov berish turiga qarab v - shaklli, k - shaklli, x - shaklli va u - shaklli choklar ; g) chokning yotqizilishiga qarab uzlukli va uzluksiz choklarga bo‘ladi. payvand birikmaning …

2 / 14

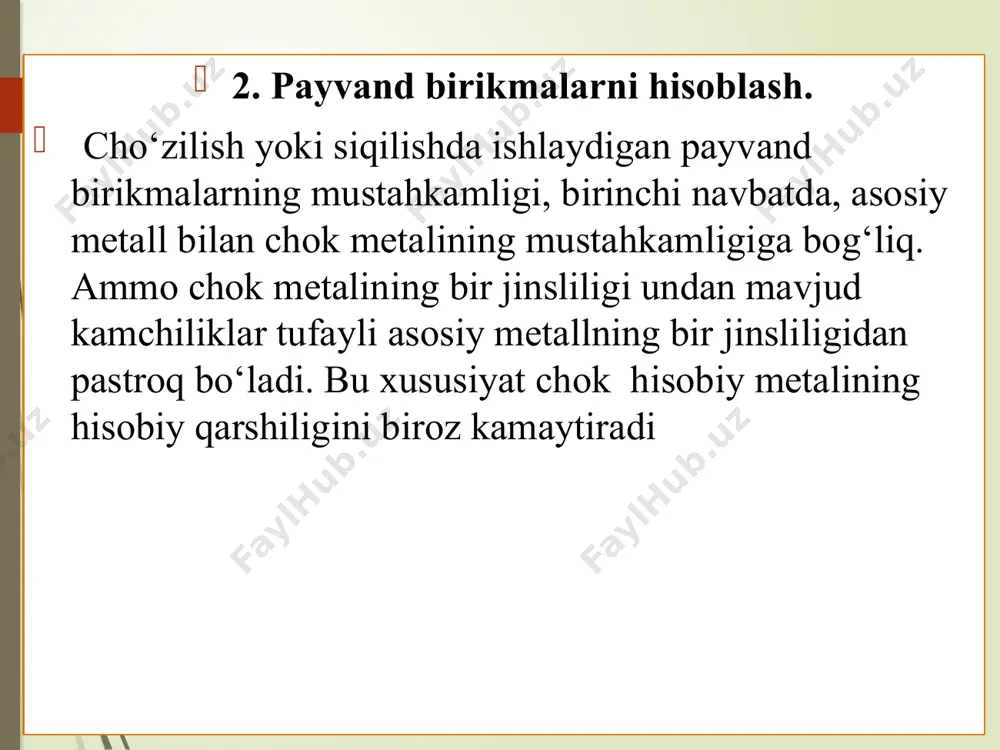

bo‘ylama kuch ta’sir etganda chokning mustahkamligi quyidagicha tekshiriladi: σ=n/t·lw 590 mpa bo‘lsa, wm- 1,35). qiyshiq chokning uzunligi mustahkamligi yetarli bo‘lishi uchun tg =2 shart bajarilishi lozim. shunda chokning mustahkamligini hisoblamaslik ham mumkin. payvand birikmaga eguvchi moment ta’sir etgan chokdagi kuchlanish quyidagicha bo‘ladi: σw=m/wf  rwuc bunda, wf = t ∙lw2/6- chokning qarshilik momenti. bir vaqtning o‘zida bo‘ylama kuch va eguvchi moment ta’sir etganda chok paydo bo‘ladigan kuchlanish quyidagicha topiladi: σ =n/t∙lw + m/wf  rwfc bir vaqtning o‘zida bo‘ylama va kesuvchi kuch ta’sirida ishlayotgan uchma-uch payvand birikmaning mustahkamligi quyidagi formuladan aniqlanadi: ________________________  σ 2wx +σ 2wy- σ wx∙ σ wy+32wxy 1.15rwyc bu yerda σwx va σ wy o‘zaro perpendikulyar yo‘nalgan normal kuchlanishlar; wxy- payvand birikmada hosil bo‘ladigan urunma kuchlanish. 8 burchakli chok biriktiriladigan detallar qirralarining burchagida hosil bo‘ladi. burchakli chok balandligi shu burchakni tashkil etuvchi katetlar uzunligining kichigiga teng bo‘ladi. ishlash xarakteri va asosiy kuch oqimlariga nisbatan fazoda joylashishiga …

3 / 14

malda, ko‘pincha, bo‘ylama kuchning qiymati n va hisobiy qarshiliklar rwf, rwz ma’lum bo‘lgan holda chokning uzunligini aniqlash talab qilinadi: lw= n/(f kf rwf wf c): lw = n/(z kf rwz wz) ko‘ndalang burchakli choklar bo‘ylama kuch ta’sirida ancha murakkab kuchlanganlik xolatida bo‘ladi. kuch oqimi chiziqlari o‘zaro biriktirgan detallarning biridan ikkinchisiga chok orqali keskin burilib o‘tadi, shuning uchun chokda bir vaqtning o‘zida bo‘ylama kuch va eguvchi moment ta’sirida kuchlanishlar hosil bo‘ladi. bu holda xam chokning buzilishi taxminan bissektrisa ustida yotgan sirt bo‘ylab sodir bo‘ladi. kuchlanganlik holatining murakkabligi tufayli ko‘ndalang burchakli choklar, shartli ravishda, qirqilishga hisoblanadi. bunda qirqilish yuzasi sifatida yuzalarning eng kichigi qabul qilinadi. shunday qilib ko‘ndalang burchakli choklardagi kuchlanishni tekshirish uchun hamda chokning uzunligini aniqlashda yuqoridagi ifodalardan foydalaniladi. burchakli choklar bilan biriktirilgan to‘g‘ri to‘rtburchak shaklidagi detalga eguvchi moment ta’sir etganda choklardagi kuchlanish quyidagi formulalar yordamida aniqlanadi: w= m/wf < r wf wf c metallning suyuqlanish chegarasi bo‘yicha w= m/wf< rwz …

4 / 14

иев с.а. металл қурилмалар. т., ўқитувчи -1994. image1.gif image2.png image3.png /docprops/thumbnail.jpeg

5 / 14
