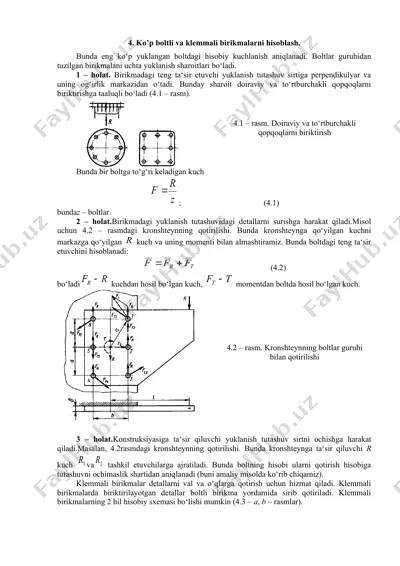

4. ko’p boltli va klemmali birikmalarni hisoblash. bunda eng ko‘p yuklangan boltdagi hisobiy kuchlanish aniqlanadi. boltlar guruhidan tuzilgan birikmalani uchta yuklanish sharoitlari bo‘ladi. 1 – holat. birikmadagi teng ta‘sir etuvchi yuklanish tutashuv sirtiga perpendikulyar va uning og‘irlik markazidan o‘tadi. bunday sharoit doiraviy va to‘rtburchakli qopqoqlarni biriktirishga taaluqli bo‘ladi (4.1 – rasm). 4.1 – rasm. doiraviy va to‘rtburchakli qopqoqlarni biriktirish bunda bir boltga to‘g‘ri keladigan kuch ; (4.1) bundaz – boltlar. 2 – holat.birikmadagi yuklanish tutashuvidagi detallarni surishga harakat qiladi.misol uchun 4.2 – rasmdagi kronshteynning qotirilishi. bunda kronshteynga qo‘yilgan kuchni markazga qo‘yilgan kuch va uning momenti bilan almashtiramiz. bunda boltdagi teng ta‘sir etuvchini hisoblanadi: (4.2) bo‘ladi kuchdan hosil bo‘lgan kuch, momentdan boltda hosil bo‘lgan kuch. 4.2 – rasm. kronshteynning boltlar guruhi bilan qotirilishi 3 – holat.konstruksiyasiga ta‘sir qiluvchi yuklanish tutashuv sirtni ochishga harakat qiladi.masalan, 4.2rasmdagi kronshteynning qotirilishi. bunda kronshteynga ta‘sir qiluvchi r kuch va tashkil etuvchilarga ajratiladi. bunda boltning hisobi ularni …

2 / 5

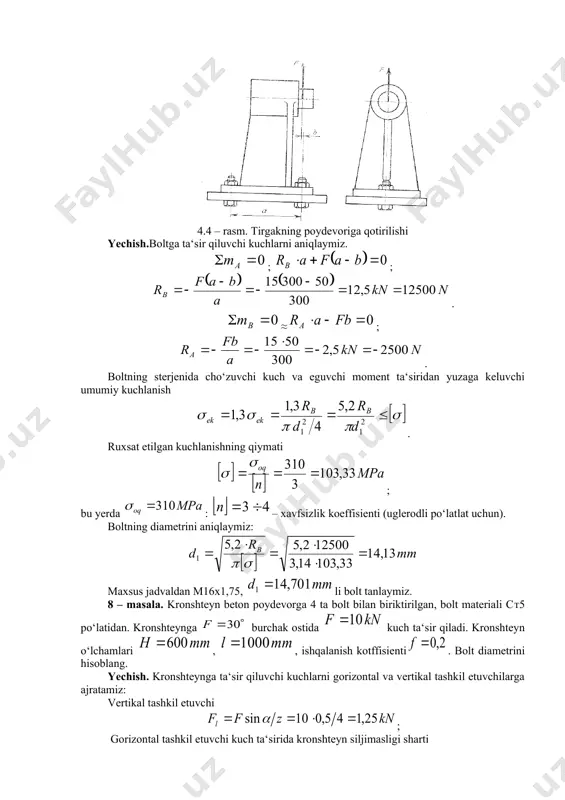

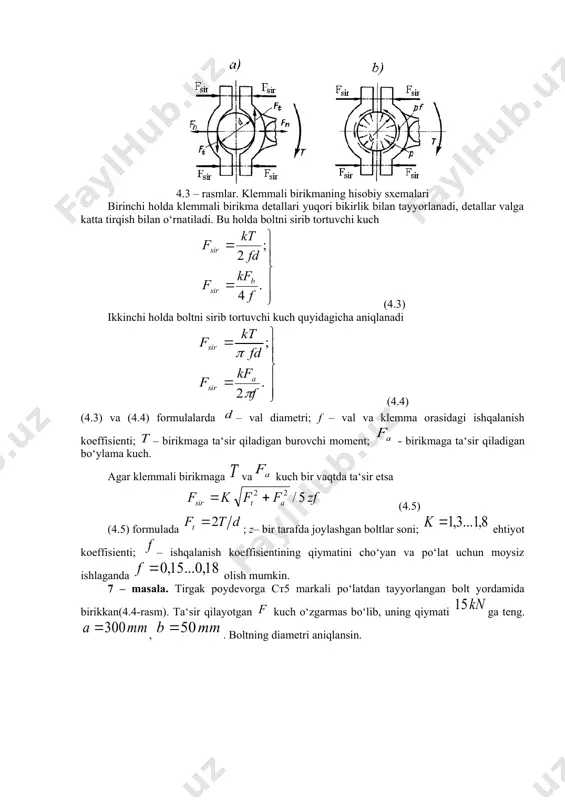

moment; - birikmaga ta‘sir qiladigan bo‘ylama kuch. agar klemmali birikmaga va kuch bir vaqtda ta‘sir etsa (4.5) (4.5) formulada ; z– bir tarafda joylashgan boltlar soni; ehtiyot koeffisienti; – ishqalanish koeffisientining qiymatini cho‘yan va po‘lat uchun moysiz ishlaganda olish mumkin. 7 – masala. tirgak poydevorga cт5 markali po‘latdan tayyorlangan bolt yordamida birikkan(4.4-rasm). ta‘sir qilayotgan kuch o‘zgarmas bo‘lib, uning qiymati ga teng. , . boltning diametri aniqlansin. 4.4 – rasm. tirgakning poydevoriga qotirilishi yechish.boltga ta‘sir qiluvchi kuchlarni aniqlaymiz. ; ; . ≈; . boltning sterjenida cho‘zuvchi kuch va eguvchi moment ta‘siridan yuzaga keluvchi umumiy kuchlanish . ruxsat etilgan kuchlanishning qiymati ; bu yerda : – xavfsizlik koeffisienti (uglerodli po‘latlat uchun). boltning diametrini aniqlaymiz: maxsus jadvaldan m16x1,75, li bolt tanlaymiz. 8 – masala. kronshteyn beton poydevorga 4 ta bolt bilan biriktirilgan, bolt materiali cт5 po‘latidan. kronshteynga burchak ostida kuch ta‘sir qiladi. kronshteyn o‘lchamlari , , ishqalanish kotffisienti. bolt diametrini hisoblang. yechish. kronshteynga …

3 / 5

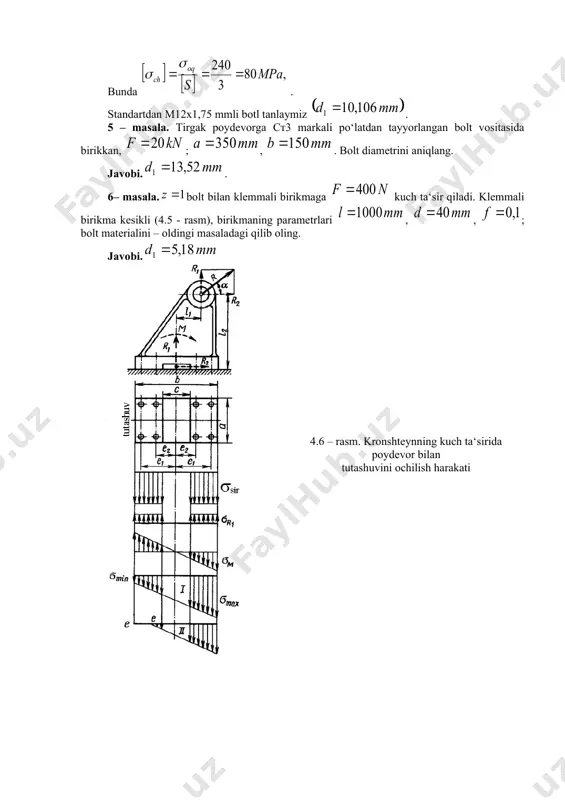

5 – masala. tirgak poydevorga ст3 markali po‘latdan tayyorlangan bolt vositasida birikkan, ; , . bolt diametrini aniqlang. javobi.. 6– masala.bolt bilan klemmali birikmaga kuch ta‘sir qiladi. klemmali birikma kesikli (4.5 - rasm), birikmaning parametrlari , , ; bolt materialini – oldingi masaladagi qilib oling. javobi. 4.6 – rasm. kronshteynning kuch ta‘sirida poydevor bilan tutashuvini ochilish harakati image7.png image8.wmf image9.wmf image10.png image11.wmf image12.wmf image13.wmf image14.wmf image15.wmf image16.wmf image17.wmf image18.wmf image19.wmf image20.wmf image21.wmf image22.wmf image23.wmf image24.wmf image25.wmf image26.wmf image27.png image28.wmf image29.wmf image30.wmf image31.wmf image32.wmf image33.wmf image34.wmf image35.wmf image36.wmf image1.png image37.wmf image38.wmf image39.wmf image40.wmf image41.wmf image42.wmf image43.wmf image44.wmf image45.wmf image46.wmf image2.wmf image47.wmf image48.wmf image49.wmf image50.wmf image51.wmf image52.wmf image53.wmf image54.wmf image55.wmf image56.wmf image3.wmf image57.wmf image58.wmf image59.wmf image60.wmf image61.wmf image62.wmf image63.wmf image64.png image65.wmf image66.wmf image4.wmf image67.wmf image68.wmf image69.wmf image70.wmf image71.wmf image72.wmf image73.wmf image74.wmf image75.wmf image76.wmf image5.wmf image77.wmf image78.wmf image79.wmf image80.png image6.wmf 1 r 2 r ï ï þ ï ï ý ü = = …

4 / 5

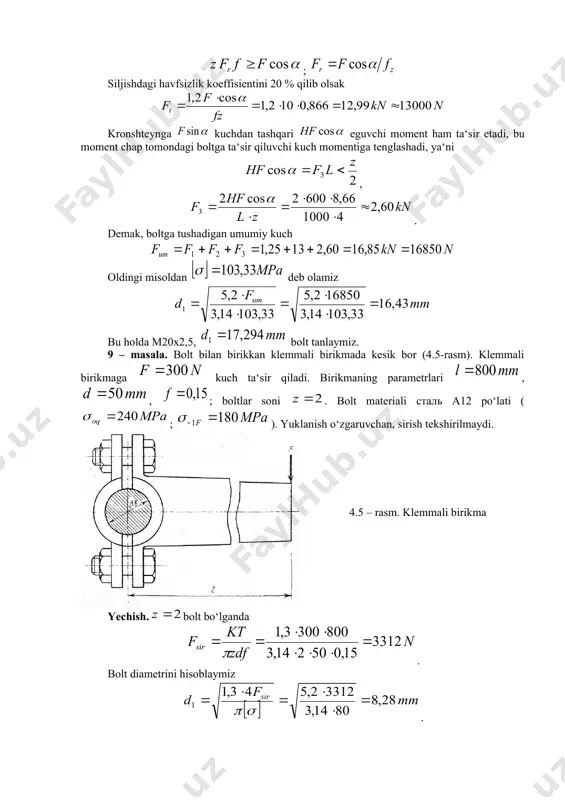

d 701 , 14 1 = ° = 30 f kn f 10 = mm h 600 = mm l 1000 = 2 , 0 = f kn z f f l 25 , 1 4 5 , 0 10 sin = × = = a a cos f f f z r ³ z r f = z r f f f a cos = n kn fz f f t 13000 99 , 12 866 , 0 10 2 , 1 cos 2 , 1 » = × × = × = a a sin f a cos hf 2 cos 3 z l f hf < = a kn z l hf f 60 , 2 4 1000 66 , 8 600 2 cos 2 3 » × × × = × = a n kn f f f f um 16850 85 , 16 60 , …

5 / 5
