rezbali birikmalarni hisoblash

PPTX 11 pages 527.5 KB Free download

11 pages

FaylHub.uz

Download via Telegram

Size 527.5 KB

File type PPTX

Pages 11

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 11

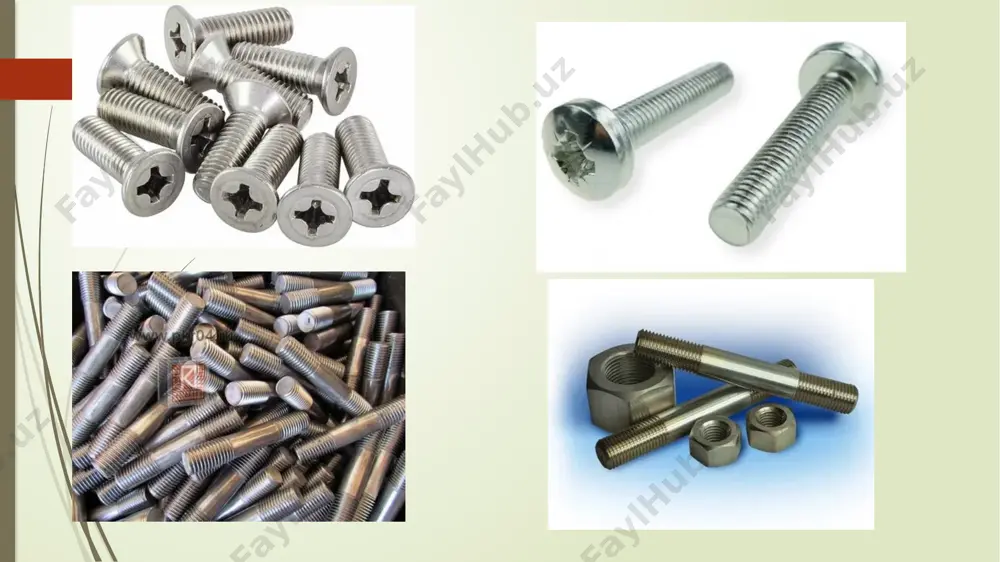

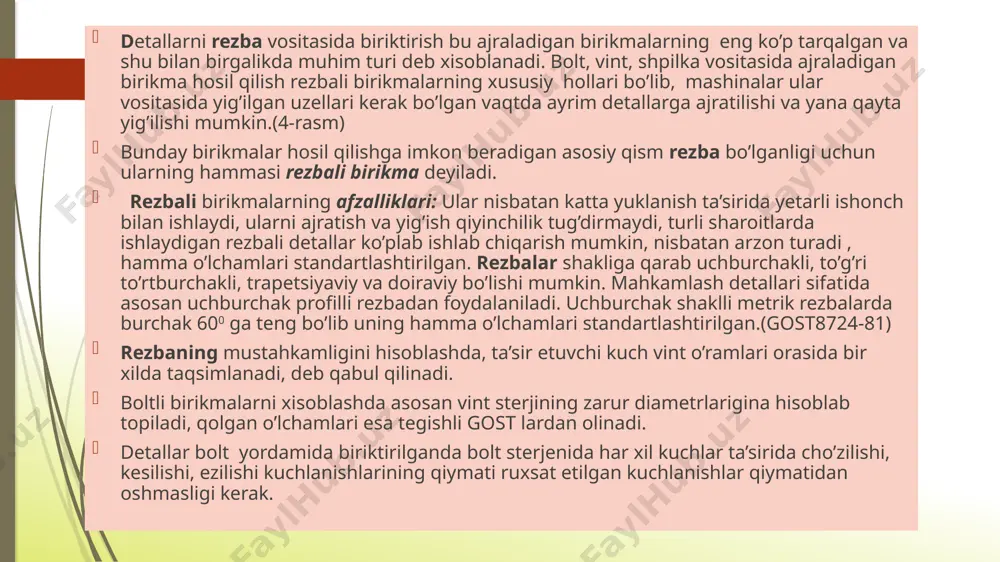

3-amaliy mashg’ulot 4-amaliy mashg‘ulot mavzu: rezbali birikmalarni hisoblash detallarni rezba vositasida biriktirish bu ajraladigan birikmalarning eng ko’p tarqalgan va shu bilan birgalikda muhim turi deb xisoblanadi. bolt, vint, shpilka vositasida ajraladigan birikma hosil qilish rezbali birikmalarning xususiy hollari bo’lib, mashinalar ular vositasida yig’ilgan uzellari kerak bo’lgan vaqtda ayrim detallarga ajratilishi va yana qayta yig’ilishi mumkin.(4-rasm) bunday birikmalar hosil qilishga imkon beradigan asosiy qism rezba bo’lganligi uchun ularning hammasi rezbali birikma deyiladi. rezbali birikmalarning afzalliklari: ular nisbatan katta yuklanish ta’sirida yetarli ishonch bilan ishlaydi, ularni ajratish va yig’ish qiyinchilik tug’dirmaydi, turli sharoitlarda ishlaydigan rezbali detallar ko’plab ishlab chiqarish mumkin, nisbatan arzon turadi , hamma o’lchamlari standartlashtirilgan. rezbalar shakliga qarab uchburchakli, to’g’ri to’rtburchakli, trapetsiyaviy va doiraviy bo’lishi mumkin. mahkamlash detallari sifatida asosan uchburchak profilli rezbadan foydalaniladi. uchburchak shaklli metrik rezbalarda burchak 600 ga teng bo’lib uning hamma o’lchamlari standartlashtirilgan.(gost8724-81) rezbaning mustahkamligini hisoblashda, ta’sir etuvchi kuch vint o’ramlari orasida bir xilda taqsimlanadi, deb …

2 / 11

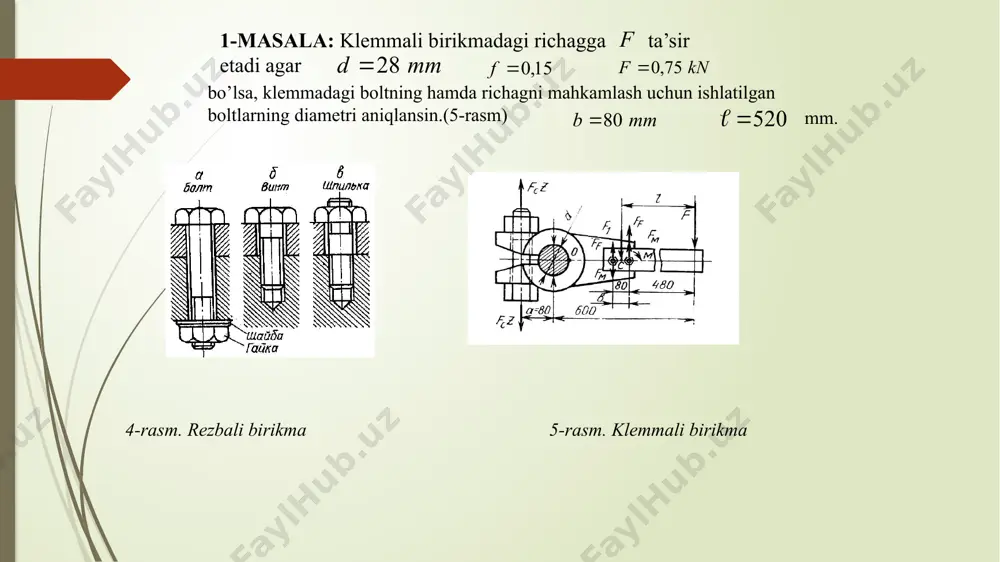

ada va bo’ladi.bu kuch va moment richag bilan klemma o’rtasidagi ishqalanish kuchi bilan tenglashadi, ya’ni bundan ishqalanish kuchining eng katta qiymati: bu ishqalanish kuchini hosil qilish uchun bolt quyidagi kuch bilan sirib tortilishi kerak: 1-jadvaldan rezbaning o’lchami m 30 ni tanlab olamiz. klemma boltidagi rezbaning o’lchamini aniqlash uchun quyidagi ishlarni bajaramiz. klemmani muvozanat holatini saqlashi uchun tashqi moment bilan ishqalanish kuchining momenti o’zaro teng bo’lishi kerak, yahni mm. bundan bu yerda: klemma bilan val orasidagi ishqalanish kozffitsienti; l-richagning radiusi; d- valning diametri. o nuqtagi nisbatan kuchlardan olingan momentlar o’zaro teng bo’lishi kerak, ya’ni bundan har bir bortni sirib tortish uchun sarflanadigan kuch aniqlanadi: 1-jadvaldan shu kuchga nisbatan rezbaning mos o’lchamini m24 ni tanlaymiz. boltlar uchun sirib torish kuchining ruxsat etilgan qiymatlari 1- jadval boltdagi rezbaning turi po’latning markasi boltdagi rezbaning turi po’latning markasi st 3 45 st 3 45 m8 1,45 2,5 m24 23,5 40,0 m10 2,55 4,40 m30 45,0 …

3 / 11

iqlansin. javob m12 3. boltli birikmalarda bolt sterjeniga ta’sir etuvchi bo’ylama kuch boltni sirib tortish uchun kerak bo’lgan moment qiymati aniqlansin. javobi: 19 n m image1.jpeg image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.jpeg image8.jpeg image9.jpeg image10.wmf image11.wmf image12.wmf image13.wmf image14.wmf image15.wmf image16.png oleobject5.bin oleobject6.bin image17.jpeg oleobject1.bin oleobject2.bin oleobject3.bin oleobject4.bin image18.wmf image19.wmf image20.wmf image21.wmf image22.wmf image23.wmf image24.wmf oleobject12.bin oleobject13.bin oleobject14.bin oleobject8.bin oleobject9.bin oleobject10.bin oleobject11.bin image25.wmf image26.wmf image27.wmf image28.wmf oleobject15.bin oleobject16.bin oleobject17.bin oleobject18.bin image29.wmf image30.wmf image31.wmf image32.wmf oleobject19.bin oleobject20.bin oleobject21.bin oleobject22.bin image33.wmf image34.wmf image35.wmf image36.wmf image37.wmf oleobject27.bin oleobject28.bin oleobject23.bin oleobject24.bin oleobject25.bin oleobject26.bin image38.wmf image39.wmf image40.wmf image41.wmf image42.wmf image43.wmf oleobject33.bin oleobject34.bin oleobject29.bin oleobject30.bin oleobject31.bin oleobject32.bin f mm d 28 = 15 , 0 = f kn f 75 , 0 = mm b 80 = 520 = l s 1 f f = l f m × = f f b f f m × = × × = × 5 , 0 5 …

4 / 11

5 / 11

Want to read more?

Download all 11 pages for free via Telegram.

Download full file

About "rezbali birikmalarni hisoblash"

3-amaliy mashg’ulot 4-amaliy mashg‘ulot mavzu: rezbali birikmalarni hisoblash detallarni rezba vositasida biriktirish bu ajraladigan birikmalarning eng ko’p tarqalgan va shu bilan birgalikda muhim turi deb xisoblanadi. bolt, vint, shpilka vositasida ajraladigan birikma hosil qilish rezbali birikmalarning xususiy hollari bo’lib, mashinalar ular vositasida yig’ilgan uzellari kerak bo’lgan vaqtda ayrim detallarga ajratilishi va yana qayta yig’ilishi mumkin.(4-rasm) bunday birikmalar hosil qilishga imkon beradigan asosiy qism rezba bo’lganligi uchun ularning hammasi rezbali birikma deyiladi. rezbali birikmalarning afzalliklari: ular nisbatan katta yuklanish ta’sirida yetarli ishonch bilan ishlaydi, ularni ajratish va yig’ish qiyinchilik tug’dirmaydi, turli sharoitlarda ishlaydigan rezbali deta...

This file contains 11 pages in PPTX format (527.5 KB). To download "rezbali birikmalarni hisoblash", click the Telegram button on the left.

Tags: rezbali birikmalarni hisoblash PPTX 11 pages Free download Telegram
