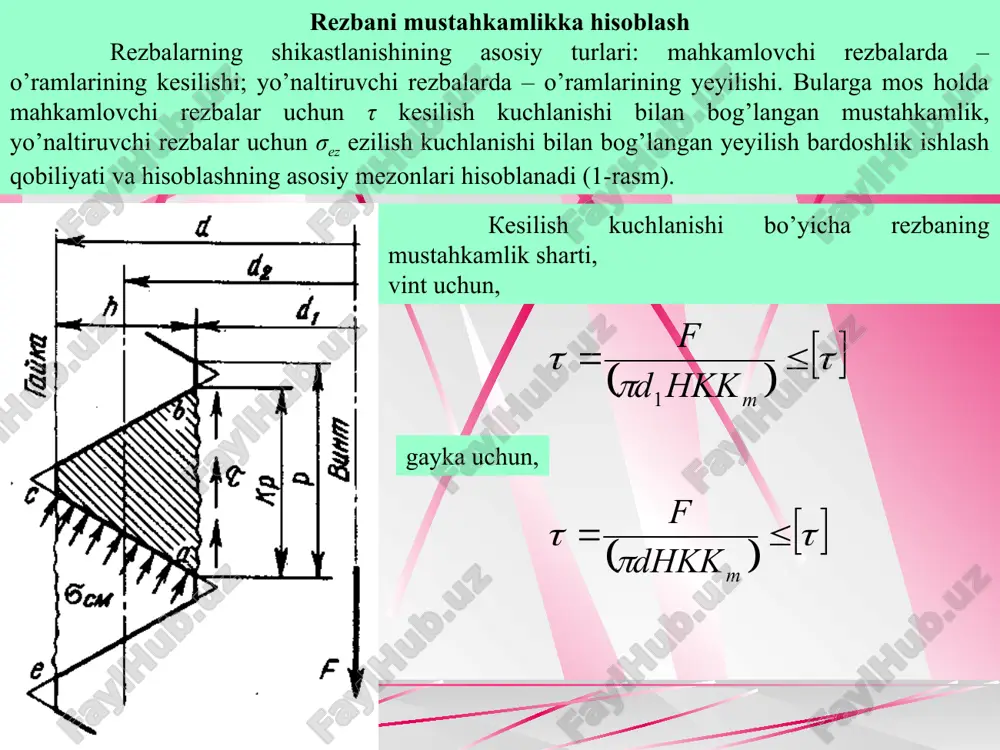

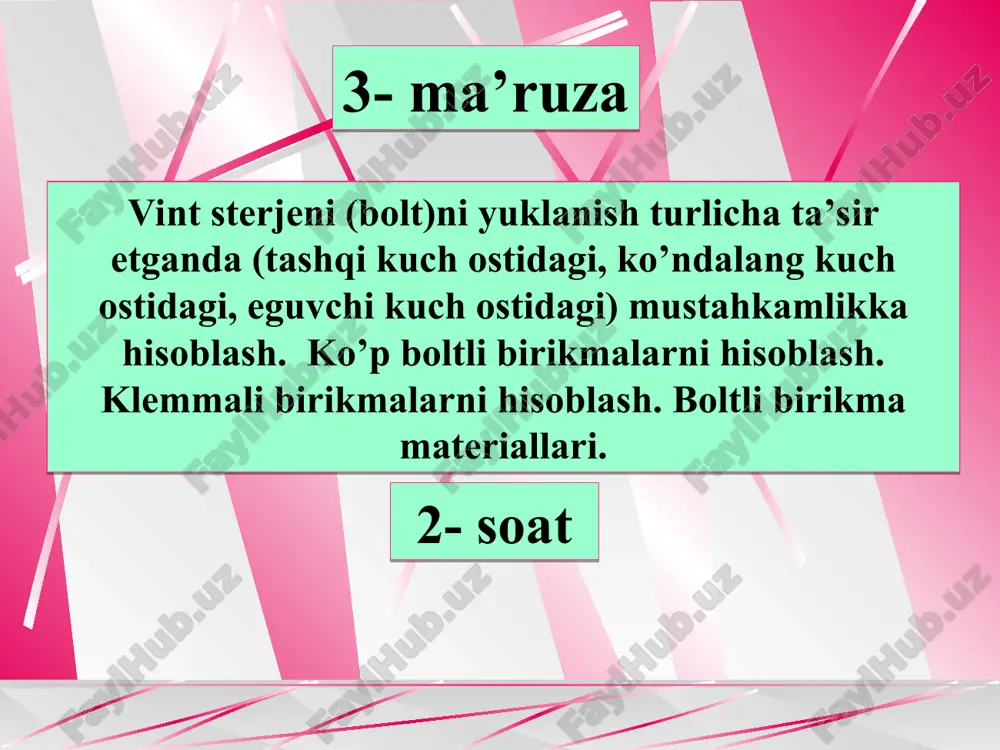

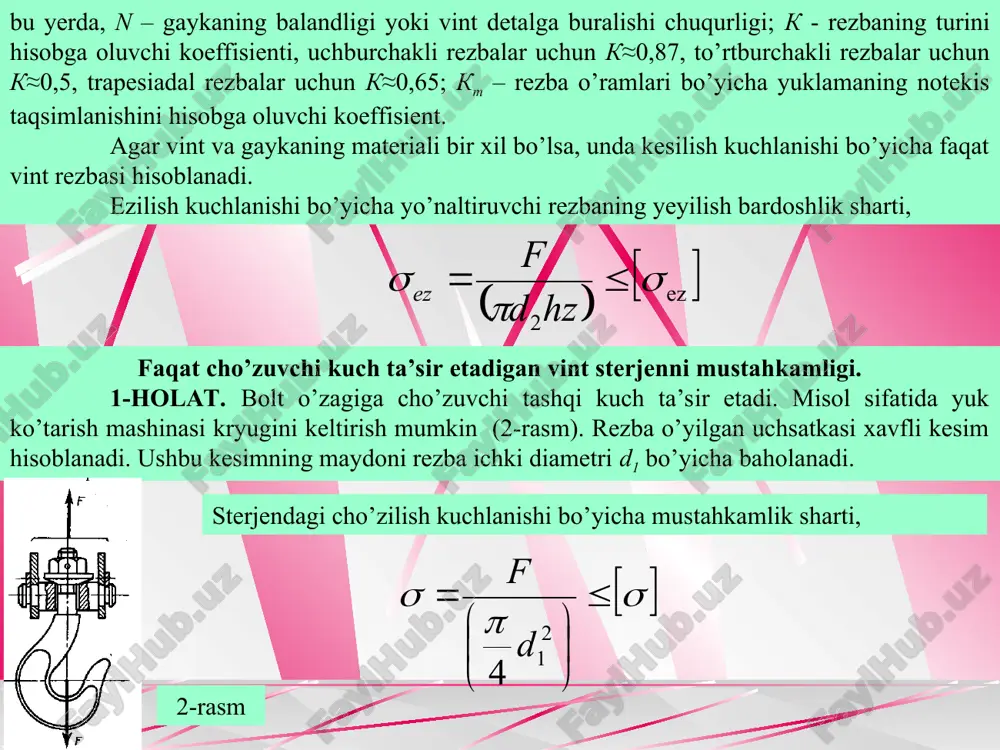

prezentatsiya powerpoint 3- ma’ruza vint sterjeni (bolt)ni yuklanish turlicha ta’sir etganda (tashqi kuch ostidagi, ko’ndalang kuch ostidagi, eguvchi kuch ostidagi) mustahkamlikka hisoblash. ko’p boltli birikmalarni hisoblash. klemmali birikmalarni hisoblash. boltli birikma materiallari. 2- soat * rezbani mustahkamlikka hisoblash rezbalarning shikastlanishining asosiy turlari: mahkamlovchi rezbalarda – o’ramlarining kesilishi; yo’naltiruvchi rezbalarda – o’ramlarining yeyilishi. bularga mos holda mahkamlovchi rezbalar uchun τ kesilish kuchlanishi bilan bog’langan mustahkamlik, yo’naltiruvchi rezbalar uchun σez ezilish kuchlanishi bilan bog’langan yeyilish bardoshlik ishlash qobiliyati va hisoblashning asosiy mezonlari hisoblanadi (1-rasm). kesilish kuchlanishi bo’yicha rezbaning mustahkamlik sharti, vint uchun, gayka uchun, bu yerda, n – gaykaning balandligi yoki vint detalga buralishi chuqurligi; k - rezbaning turini hisobga oluvchi koeffisienti, uchburchakli rezbalar uchun k≈0,87, to’rtburchakli rezbalar uchun k≈0,5, trapesiadal rezbalar uchun k≈0,65; km – rezba o’ramlari bo’yicha yuklamaning notekis taqsimlanishini hisobga oluvchi koeffisient. agar vint va gaykaning materiali bir xil bo’lsa, unda kesilish kuchlanishi bo’yicha faqat vint rezbasi hisoblanadi. ezilish …

2 / 16

ir taranglovchi kuchdan hosil bo’ladigan cho’zuvchi kuchlanish va rezbalarda burovchi tr momentdan hosil bo’ladigan kesuvchi kuchlanish ta’siri seziladi. g'sir kuchdan hosil bo’ladigan cho’zilish kuchlanishi, tr burovchi momentdan hosil bo’lgan buralish kuchlanishi, boltning mustahkamligi ekvivalent kuchlanish bo’yicha aniqlanadi, hisoblashlar va amaliyotdan shu narsa ma’lumki, m10…m12 rezdan kichik boltlarni kam sirib tortish natijasidan ishdan chiqarish mumkin. masalan, m6 rezbali boltni kalitdagi kuch 45 n ga teng bo’lganda, m12 rezbali boltni esa kalitdagi kuch 180 n bo’lganda sirib tortib ishdan chiqarish mumkin. shuning uchun o’rta va og’ir mashinasozlikda kichik diametrli boltlarni qo’llash tavsiya etilmaydi (m8 dan kichik). sirib tortilgan, tashqaridan cho’zuvchi kuch ta’sir etadigan bolt mustahkamligi. 3-holat. yuklanish boltning o’qiga tik yo’nalishda ta’sir etadi. bunday hollarda boltni hisoblash uning qay tarzda o’rnatilganligiga bog’liq. bu turdagi boltli birikmada boltlar detaldagi teshikka tirqish bilan va tirqishsiz o’rnatilishi mumkin. bolt o’rnatiladigan teshiklarning diametri boltning diametridan kattaroq qilib tayyorlanadi. shuning uchun bolt o’rnatilganda uning sterjeni bilan detal …

3 / 16

uchun bunday boltni hisoblashda detallarning tutashgan joydagi ishqalanish kuchiga e’tibor berilmaydi. bolt sterjeni kesilishga va ezilishga hisoblanadi. kesuvchi kuchlanish bo’yicha mustahkamlik sharti, 5-rasm. tirqishsiz o’rnatilgan bolt sterjenini hisoblashga oid sxema ezuvchi kuchlanish bo’yicha mustahkamlik sharti: o’rtadagi detal uchun, ikki chetdagi detal uchun, biriktirilgan detallarni suruvchi kuch ta’siridagi boltni hisoblash 4-holat. bolt sirib tortilgan, tashqaridan unga cho’zuvchi kuch ta’sir etadi. bunga bosim ostida bo’ladigan germetik idishlarning qopqog’ini biriktiruvchi boltlar misol bo’la oladi (6-rasm). bunday xildagi birikmalarda (masalan, yuqori bosim ostida bo’ladigan idishlarning qopqog’ini mahkamlash) germetiklik talab etiladi. idish qopqog’iga ta’sir etuvchi bosim bir tekis yoki o’zgarmas va aksincha, o’zgaruvchan bo’lishi mumkin. 1) ta’sir etuvchi kuch (bosim) o’zgarmas bo’lganda: bu yerda, kt=1,3…5,0 - taranglik koeffisienti; g'=r/z - bitta boltga ta’sir etuvchi tashqi yuklanish; χ=0,2...0,3 - yuklanishning bolt o’zagini cho’zishga sarf bo’lgan qismini ko’rsatuvchi koeffisient. 6-rasm 2) ta’sir etuvchi kuch (bosim, yuklanish) o’zgaruvchan bo’lganda birikmadagi o’zgaruvchan kuchlanishlar uchun mustahkamlik zahirasi aniqlanadi va uning …

4 / 16

gan kuchlanish quyidagicha bo’ladi, agar x=d1 deb qabul qilsak, unda bunday hollarda mustahkamlik sharti quyidagicha bo’ladi, ko’p boltli birikmalarni va klemmali birikmalarni hisoblash ta’sir etuvchi yuklanish tutashuv yuzasiga perpendikulyar. bunda yisob eng ko’p yuklangan bolt uchun olib boriladi. ta’sir etuvchi yuklanish tutashuv yuzasiga perpendikulyar. g'=r/z 8 – rasm. ta’sir etuvchi yuklanish tutashuv yuzasiga perpendikulyar yuklanish tutashuvidagi detallarni siljitadi. moment t=rl va kuch kranshteyni burishga harakat qiladi r yuklanishdan boltdagi kuchlar tekis taqsimlanadi: g'r=r/z 9-rasm. yuklanish tutashuvidagi detallarni siljitadi yuklanish detallar tutashuvini ochadi. bu holat amaliyotda ko’p uchraydi, masalan turli hil kranshteyn va tirgaklarni qotirish. bunda r1 va r2 tashkil etuvchilarga ajratiladi. bunda momentning ta’siri klemmali birikmalar klemmali birikmalarning boltlarini hisoblash. klemmali birikmalar rezbali birikmalarning xususiy turi bo’lib, detallarni vallarga, o’qlarga, silindrsimon brus, kolonnalarga va shu kabilarga mahkamlash uchun xizmat qiladi va boltlarning o’zini sirib tortib mahkamlash evaziga hosil qilinadi (10-rasm). klemmali birikmalar detallarni val sirti bo’yicha surish va ma’lum burchakka …

5 / 16

iti aniqlanishi, hisoblash sxemasi tanlanishi va taranglik kuchi topilishi kerak. so’ngra ularning mustahkamligi quyidagicha shart bo’yicha tekshiriladi, ya’ni e'tiboringiz uchun rahmat! ( ) [ ] t p t £ = m hkk d f 1 ( ) [ ] t p t £ = m dhkk f ( ) [ ] ez 2 s p s £ = hz d f ez [ ] s p s £ ÷ ø ö ç è æ = 2 1 4 d f ÷ ø ö ç è æ = 2 1 4 d f sir p s ( ) 3 1 2 sir r 2 , 0 5 , 0 d tg d f w t r j y t + = = [ ] s t s s £ + = 2 2 3 ek [ ] s p s £ ú û ù ê ë é ÷ ø ö ç …
