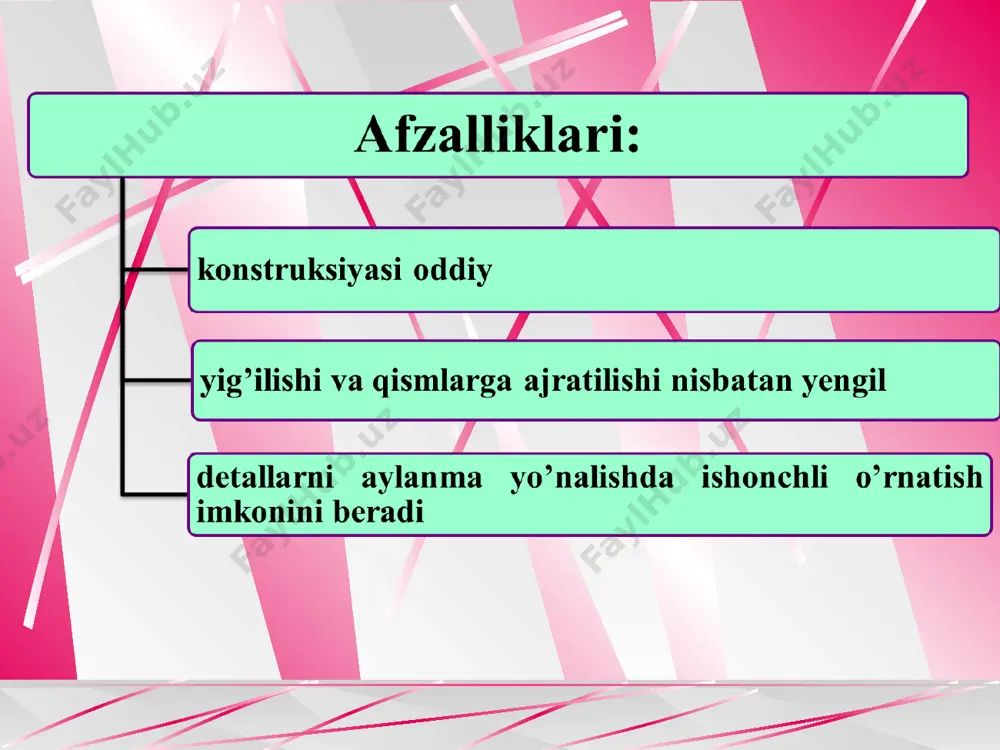

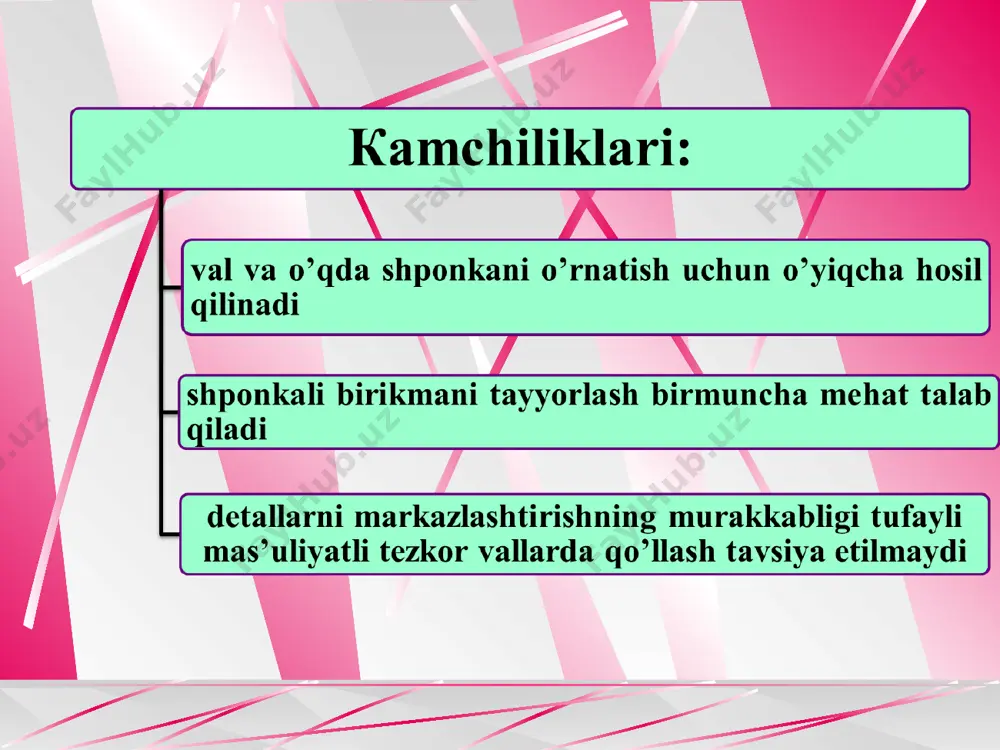

презентация powerpoint 4- ma’ruza shponkali birikmalar. ularni mustahkamlikka hisoblash. 2- soat * shponkali birikmalar val, shponka va g’ildirak gupchagi (shkiv yoki boshqa detal gupchagi)dan iboratdir. shuning uchun ham birikmani tarkibiy qismlarga ajratish nisbatan oson. ular asosan aylanuvchi detallarni (shkiv, g’ildirak, mufta, yulduzcha kabi) val yoki o’qga o’rnatish uchun ishlatiladi. ularning yana bir boshqa vazifasi, aylantiruvchi momentni val va detallar orasida uzatishdir. shponkalarning asosiy turlari standartlashtirilgan. shponkali birikmalar zo’riqtirilmagan va zo’riqtirilgan turlarga bo’linadi. zo’riqtirilmagan shponkali birikmalar yassi prizmasimon (1-rasm) va segmentsimon (2-rasm) shponkalarni qo’llashda xosil qilinadi. bu holda birikmani yig’ishda detallarda dastlabki kuchlanishlar hosil bo’lmaydi. zo’riqtirilgan birikmalar esa ponasimon (3-rasm) va tangensial (4-rasm) shponkalarni ishlatishda vujudga keladi. bu xildagi birikmalarni yig’ishda dastlabki zo’riqish hosil bo’ladi. bu zo’riqishni montaj zo’riqishi yoki kuchlanishi deb ham ataladi. 1-rasm. prizmasimon shponkali birikmalar prizmasimon shponkalarning ensizroq yon yoklari ishchi hisoblanadi. chekka qismining rasmiga ko’ra chekkasi doirasimon (1-rasm, a), chekkasi yassi (1-rasm, b) va bir chekkasi doirasimon, …

2 / 24

tsimon shponkali birikmalar ponasimon shponkali birikmalar bir tomoni konusligi 1:100 bo’lgan o’z-o’zini tormozlovchi ponadan iboratdir (3-rasm). pona kallakli va kallaksiz bo’lishi mumkin. bunday kallak ponasimon shponkani o’yiqchadan chiqarib olish uchun xizmat qiladi. xavfsizlik me’yorlariga ko’ra chiqiq kallak to’siqqa ega bo’lishi kerak. ponasimon shponka o’yiqchalarga qoqib kiritilganligi uchun zo’riqtirilgan birikma hosil bo’ladi. birikma nafaqat aylantiruvchi momentni, balki o’q bo’yicha yo’nalgan kuchni ham uzatadi. shponka zarb bilan qoqib kiritilganligi tufayli o’rnatilayotgan detalning val sirtida markazlanishi buzilib, ish vaqtida radial tepish vujudga keladi, birikmaning, tugunning ish maromi buzilishi mumkin. 3-rasm. ponasimon shponkali birikma tangensial shponkali birikmalar ikkita bir tomonlama 1:100 konuslikka ega bo’lgan ponalardan iborat bo’lib ensiz qirralari bilan ishlaydi (4-rasm). o’yiqchalarga zarba bilan kiritiladi va zo’riqtirilgan birikma hosil qiladi. bunda val va gupchak orasidagi tig’izlik o’zaro urinma (tangensial) yo’nalishda hosil bo’ladi. bunday shponkalar diametri d ≥ 60 mm bo’lgan va katta aylantiruvchi momentni uzatuvchi va ish maromi o’zgaruvchan bo’lgan vallarda qo’llaniladi. birikmada …

3 / 24

ponkali birikmalarni ezilishga mustahkamlik sharti quyidagichadir: ғt=2t/d aez =(0,94h-t1) ℓ his bu yerda: t - uzatilayotgan moment; d - valning diametri; (0,94h-t1) - gupchak o’yiqchaning ishchi chuqurligi; ℓhis- shponkaning ishchi uzunligi (chekkasi yassi shponkada 1his=1, chekkasi dumaloqlangan shponkada esa 1his=1-b; [σ]ez - ruhsat etilgan ezuvchi kuchlanish (quyida ular to’g’risida ma’lumotlar keltiriladi). hisobiy kuchlanish σez ning qiymati ruhsat etilganidan [σ]ez 5% dan ortiq bo’lsa, shponkaning uzunligi oshiriladi, gupchakning uzunligini oshirish imkoni bo’lmasa, u holda valda diametrial ravishda ikkinchi shponkani o’rnatish mumkin. zarur hollarda shponkali birikma vdlisa yoki tigaz birikma bilan almashtirilishi mumkin. shponkani kesuvchi kuchlanishga ham hisoblash talab etilsa, quyidagi munosabatdan foydalaniladi: 5-rasm. prizmasimon shponkali birikmani hisoblash tarhi segmentsimon va silindrisimon shponkalar prizmasimon shponkalarning boshqa turlari hisoblanadi, chunki ularning ish tarzi prizmasimon shponkalarga o‘xshash bo‘ladi. segmentsimon shponkali birikma 6-shaklda ko‘rsatilgan. bu shponkalarning valda chuqurroq o‘rnashishi ularning ustivorlik holatini belgilaydi. lekin o‘yiqchaning chuqur bo‘lishi val mustahkamligini kamaytiradi, shu sababli segmentsimon shponkalar detallarni …

4 / 24

tiladi. ba’zi hollarda stilindrik shponka konussimon shaklda tayyorlanadi. 7-rasm. silindrsimon shponkali birikma va uni hisoblash tarhi silindrsimon shponkali birikma ham ezuvchi kuchlanishga mustahkamlik shartiga tekshiriladi : tangensial shponkali birikmaning mustahkamlik sharti: shponka materiali standart shponkalarning cho‘zilgan mustahkamlik chegarasi σv≥500 mpa bo‘lgan uglerodli va legirlangan po‘lat simdan tayyorlanadi. ruxsat etilgan kuchlanishlarning qiymati ishlatilish sharoiti, val va vtulka materialining mustahkamligi, vtulkani valga o‘tkazish tipiga bog‘liq bo‘ladi. qo‘zg‘almas birikmalar uchun oraliq o‘tkazishlarda [σez]=80 … 150 mpa, tig‘izlik bilan o‘rnatishlarda [σez]=110 … 120 mpa olish tavsiya etiladi. kichik qiymatlar cho‘yan gupchak va yuklanishni keskin o‘zgarish holatlari uchun tavsiya etiladi. bo‘ylama yo‘nalishda qo‘zg‘aluvchan birikmalarda qirilish va yeyilish ruxsat etilgan kuchlanishni sezilarli darajada kamaytiradi. bu holat uchun [σez]=20 … 30 mpa olinadi. muhandislik amaliyotida, talabalarning kurs loyihalarida po‘lat gupchak va ravon yuklanish ta’sir etganda [σez]≤100 mpa olish tavsiya etiladi. [σez] qiymatini yuklanish o‘zgaruvchan bo‘lgan hollarda 20–25% qiymatga, zarbiy yuklanishlarda 40–50% ga kamaytirish tavsiya etiladi. cho‘yan gupchaklar …
