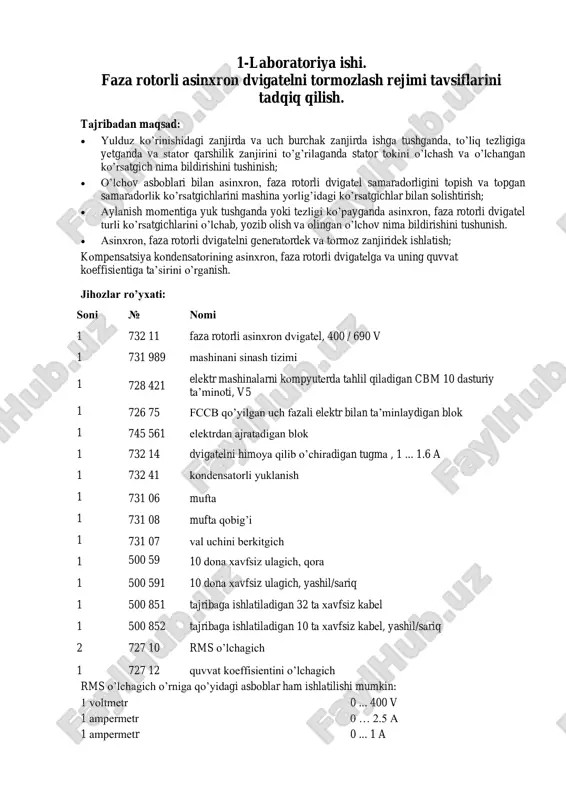

1-laboratoriya ishi. faza rotorli asinxron dvigatelni tormozlash rejimi tavsiflarini tadqiq qilish. tajribadan maqsad: • yulduz ko’rinishidagi zanjirda va uch burchak zanjirda ishga tushganda, to’liq tezligiga yetganda va stator qarshilik zanjirini to’g’rilaganda stator tokini o’lchash va o’lchangan ko’rsatgich nima bildirishini tushinish; • o’lchov asboblari bilan asinxron, faza rotorli dvigatel samaradorligini topish va topgan samaradorlik ko’rsatgichlarini mashina yorlig’idagi ko’rsatgichlar bilan solishtirish; • aylanish momentiga yuk tushganda yoki tezligi ko’payganda asinxron, faza rotorli dvigatel turli ko’rsatgichlarini o’lchab, yozib olish va olingan o’lchov nima bildirishini tushunish. • asinxron, faza rotorli dvigatelni generatordek va tormoz zanjiridek ishlatish; kompensatsiya kondensatorining asinxron, faza rotorli dvigatelga va uning quvvat koeffisientiga ta’sirini o’rganish. jihozlar ro’yxati: soni № nomi 1 732 11 faza rotorli asinxron dvigatel, 400 / 690 v 1 731 989 mashinani sinash tizimi 1 728 421 elektr mashinalarni kompyuterda tahlil qiladigan cbm 10 dasturiy ta’minoti, v5 1 726 75 fccb qo’yilgan uch fazali elektr bilan ta’minlaydigan blok …

2 / 18

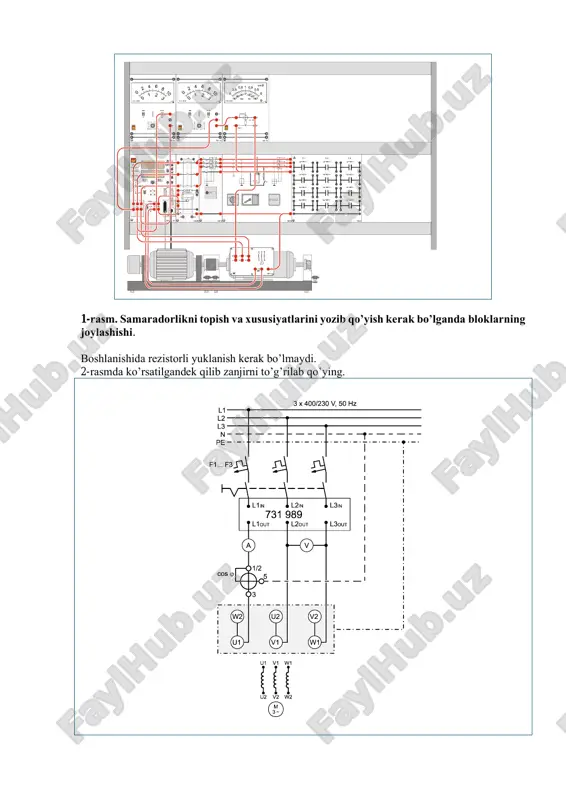

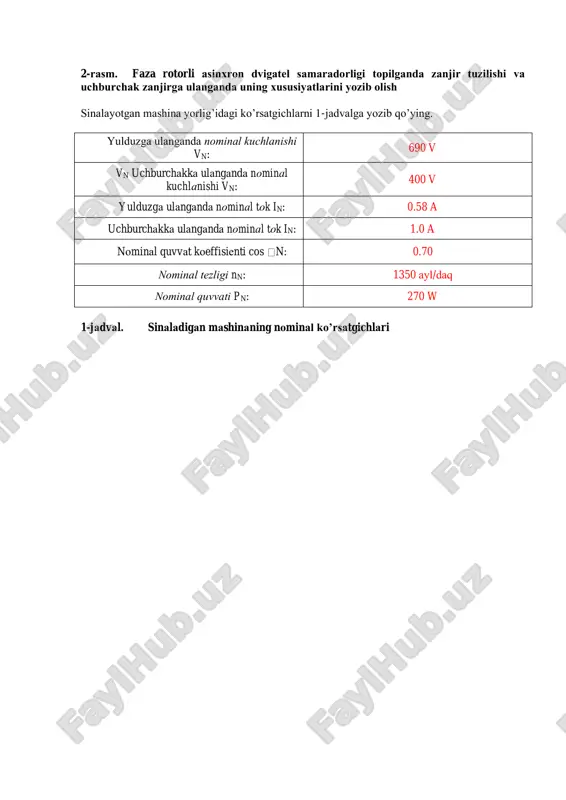

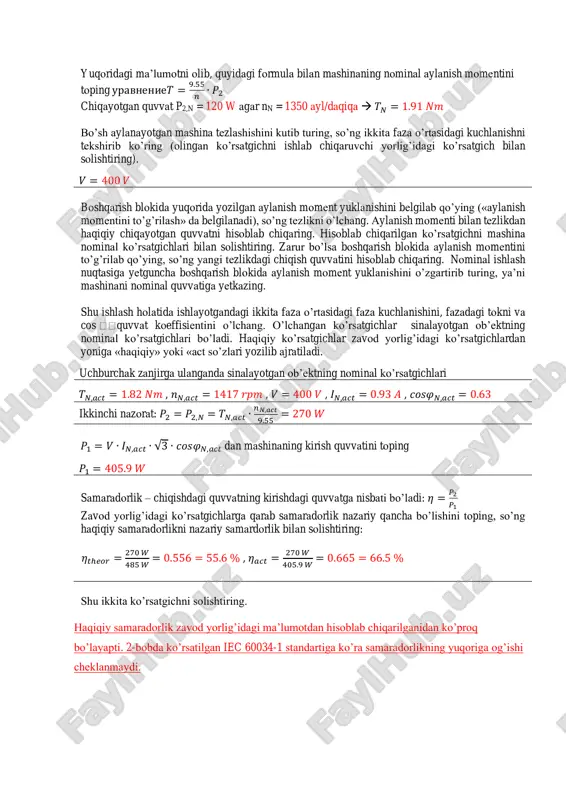

qo’ying. 2-rasm. faza rotorli asinxron dvigatel samaradorligi topilganda zanjir tuzilishi va uchburchak zanjirga ulanganda uning xususiyatlarini yozib olish sinalayotgan mashina yorlig’idagi ko’rsatgichlarni 1-jadvalga yozib qo’ying. yulduzga ulanganda nominal kuchlanishi vn: 690 v vn uchburchakka ulanganda nominal kuchlanishi vn: 400 v yulduzga ulanganda nominal tok in: 0.58 a uchburchakka ulanganda nominal tok in: 1.0 a nominal quvvat koeffisienti cos n: 0.70 nominal tezligi nn: 1350 ayl/daq nominal quvvati pn: 270 w 1-jadval. sinaladigan mashinaning nominal ko’rsatgichlari yuqoridagi ma’lumotni olib, quyidagi formula bilan mashinaning nominal aylanish momentini toping uravnenie𝑇 = 9.55 𝑛 ∙ 𝑃2 chiqayotgan quvvat p2,n = 120 w agar nn = 1350 ayl/daqiqa → 𝑇𝑁 = 1.91 𝑁𝑚 bo’sh aylanayotgan mashina tezlashishini kutib turing, so’ng ikkita faza o’rtasidagi kuchlanishni tekshirib ko’ring (olingan ko’rsatgichni ishlab chiqaruvchi yorlig’idagi ko’rsatgich bilan solishtiring). 𝑉 = 400 𝑉 boshqarish blokida yuqorida yozilgan aylanish moment yuklanishini belgilab qo’ying («aylanish momentini to’g’rilash» da belgilanadi), so’ng tezlikni o’lchang. …

3 / 18

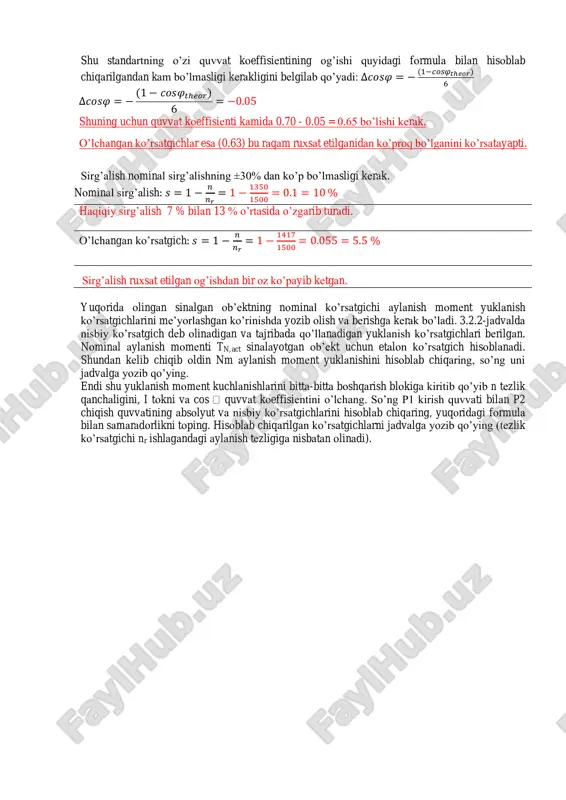

’rsatgichlari 𝑇𝑁,𝑎𝑐𝑡 = 1.82 𝑁𝑚 , 𝑛𝑁,𝑎𝑐𝑡 = 1417 𝑟𝑝𝑚 , 𝑉 = 400 𝑉 , 𝐼𝑁,𝑎𝑐𝑡 = 0.93 𝐴 , 𝑐𝑜𝑠𝜑𝑁,𝑎𝑐𝑡 = 0.63 ikkinchi nazorat: 𝑃2 = 𝑃2,𝑁 = 𝑇𝑁,𝑎𝑐𝑡 ∙ 𝑛𝑁,𝑎𝑐𝑡 9.55 = 270 𝑊 𝑃1 = 𝑉 ∙ 𝐼𝑁,𝑎𝑐𝑡 ∙ √3 ∙ 𝑐𝑜𝑠𝜑𝑁,𝑎𝑐𝑡 dan mashinaning kirish quvvatini toping 𝑃1 = 405.9 𝑊 samaradorlik – chiqishdagi quvvatning kirishdagi quvvatga nisbati bo’ladi: 𝜂 = 𝑃2 𝑃1 zavod yorlig’idagi ko’rsatgichlarga qarab samaradorlik nazariy qancha bo’lishini toping, so’ng haqiqiy samaradorlikni nazariy samardorlik bilan solishtiring: 𝜂𝑡ℎ𝑒𝑜𝑟 = 270 𝑊 485 𝑊 = 0.556 = 55.6 % , 𝜂𝑎𝑐𝑡 = 270 𝑊 405.9 𝑊 = 0.665 = 66.5 % shu ikkita ko’rsatgichni solishtiring. haqiqiy samaradorlik zavod yorlig’idagi ma’lumotdan hisoblab chiqarilganidan ko’proq bo’layapti. 2-bobda ko’rsatilgan iec 60034-1 standartiga ko’ra samaradorlikning yuqoriga og’ishi cheklanmaydi. shu standartning o’zi quvvat koeffisientining og’ishi quyidagi formula bilan hisoblab chiqarilgandan kam bo’lmasligi kerakligini belgilab qo’yadi: ∆𝑐𝑜𝑠𝜑 = − (1−𝑐𝑜𝑠𝜑𝑡ℎ𝑒𝑜𝑟) 6 …

4 / 18

anish moment kuchlanishlarini bitta-bitta boshqarish blokiga kiritib qo’yib n tezlik qanchaligini, i tokni va cos quvvat koeffisientini o’lchang. so’ng p1 kirish quvvati bilan p2 chiqish quvvatining absolyut va nisbiy ko’rsatgichlarini hisoblab chiqaring, yuqoridagi formula bilan samaradorlikni toping. hisoblab chiqarilgan ko’rsatgichlarni jadvalga yozib qo’ying (tezlik ko’rsatgichi nr ishlagandagi aylanish tezligiga nisbatan olinadi). t / tn, act 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 t / nm 0.00 0.18 0.36 0.55 0.73 0.91 1.09 1.27 o’lchanga n n /ayl/daq 1492 1485 1478 1471 1464 1457 1449 1441 i / a 0.82 0.82 0.81 0.81 0.82 0.83 0.84 0.85 cos 0.20 0.25 0.30 0.35 0.40 0.45 0.49 0.54 hisoblang an n / nr 0.995 0.990 0.985 0.981 0.976 0.971 0.966 0.961 i / in, act 0.88 0.88 0.87 0.87 0.88 0.89 0.90 0.91 p1 / w 113.6 142.0 168.4 196.4 227.3 258.8 285.2 318.0 p1 / p2, n 0.42 0.53 0.62 0.73 …

5 / 18

ar bilan diagramma tuzing. 3-rasm. 2-jadval «uchburchak zanjirga ulangan, faza rotorli asinxron dvigatelga yuk tushishi»ning chizmada ko’rsatilishi. n / nr i / in, act cos 𝛗 p1 / p2, n p2 / p2, n 𝜼 dvigatel samaradorligini bilish va xususiyatlarini yozib qo’yish uchun yana bir marta o’lchov oling, faqat bu safar dvigatel yulduz zanjirga ulanadi. tajriba o’tkaziladigan jihozni o’zgartirmasligingiz mumkin, faqat sinaladigan ob’ektni uchburchak zanjirdan yulduz zanjirga o’tkazib qo’yasiz. yulduz zanjirga ulangan mashina nominal ishlash nuqtasida yorlig’ida ko’rsatilgan nominal quvvatning uchdan bir qisminigina beradi. agar nominal tezlik oldindan uchburchak zanjirdagidek bo’lishi belgilab qo’yilgan bo’lsa chiqayotgan aylanish momenti ham boshlang’ich ko’rsatgichining uchdan biriga tushadi. mashina yorlig’idagi nominal ko’rsatgichlarni olib shu aylanish momentini chiqaring: 𝑇𝑁,𝑠𝑡𝑎𝑟 = 1 3 ∙ 𝑇𝑁,𝑑𝑒𝑙𝑡𝑎 = 0.64 𝑁𝑚 mashina yuksiz tezlashsin, so’ng boshqarish blokida aylanish moment yuklanishini belgilab qo’ying («aylanish momentini nazorat qilish» holatida bajariladi) va tezlikni o’lchang. natija: n = 1413 ayl/daqiqa. aylanish moment bilan tezlikdan …
