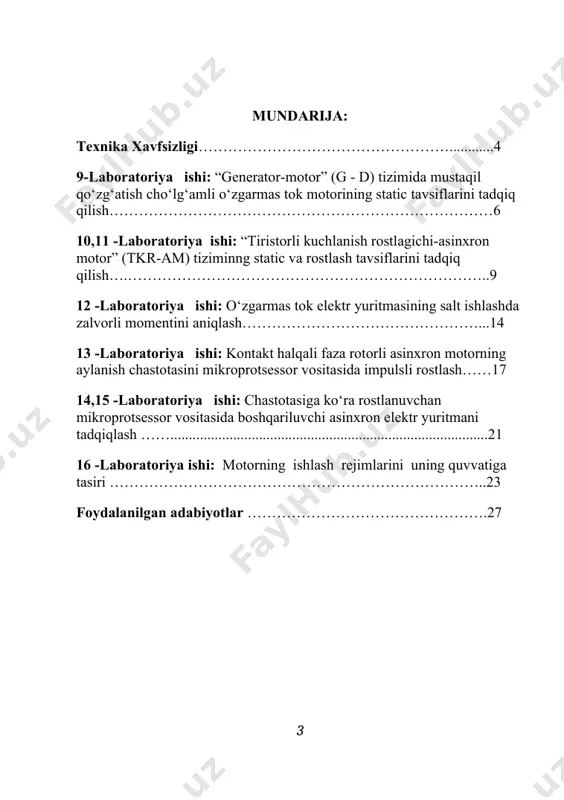

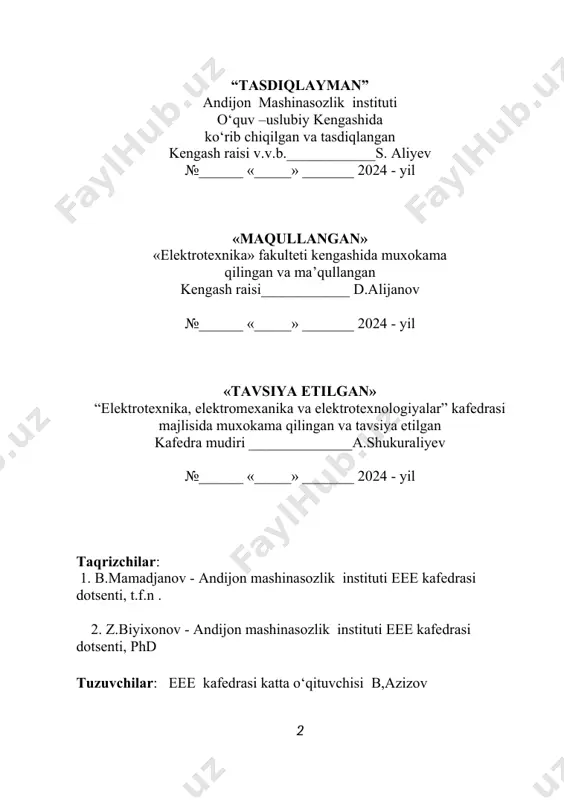

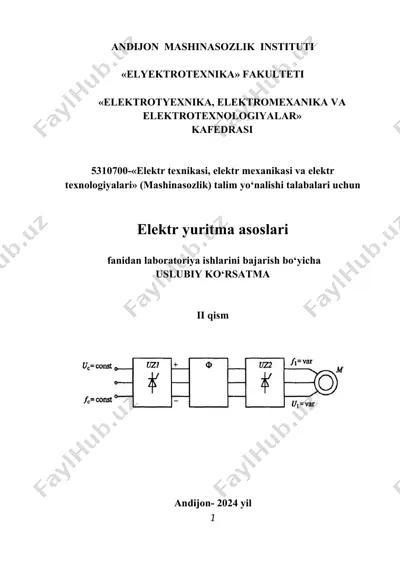

andijon mashinasozlik instituti «elyektrotexnika» fakulteti «elektrotyexnika, elektromexanika va elektrotexnologiyalar» kafedrasi 5310700-«elektr texnikasi, elektr mexanikasi va elektr texnologiyalari» (mashinasozlik) talim yo‘nalishi talabalari uchun elektr yuritma asoslari fanidan laboratoriya ishlarini bajarish bo‘yicha uslubiy ko‘rsatma ii qism andijon- 2024 yil “tasdiqlayman” andijon mashinasozlik instituti o‘quv –uslubiy kengashida ko‘rib chiqilgan va tasdiqlangan kengash raisi v.v.b.____________s. aliyev №______ «_____» _______ 2024 - yil «maqullangan» «elektrotexnika» fakulteti kengashida muxokama qilingan va ma’qullangan kengash raisi____________ d.alijanov №______ «_____» _______ 2024 - yil «tavsiya etilgan» “elektrotexnika, elektromexanika va elektrotexnologiyalar” kafedrasi majlisida muxokama qilingan va tavsiya etilgan kafedra mudiri ______________a.shukuraliyev №______ «_____» _______ 2024 - yil taqrizchilar: 1. b.mamadjanov - andijon mashinasozlik instituti eee kafedrasi dotsenti, t.f.n . 2. z.biyixonov - andijon mashinasozlik instituti eee kafedrasi dotsenti, phd tuzuvchilar: eee kafedrasi katta o‘qituvchisi b,azizov mundarija: texnika xavfsizligi……………………………………………............4 9-laboratoriya ishi: “generator-motor” (g - d) tizimida mustaqil qo‘zg‘atish cho‘lg‘amli o‘zgarmas tok motorining static tavsiflarini tadqiq qilish……………………………………………………………………6 10,11 -laboratoriya ishi: “tiristorli kuchlanish …

2 / 28

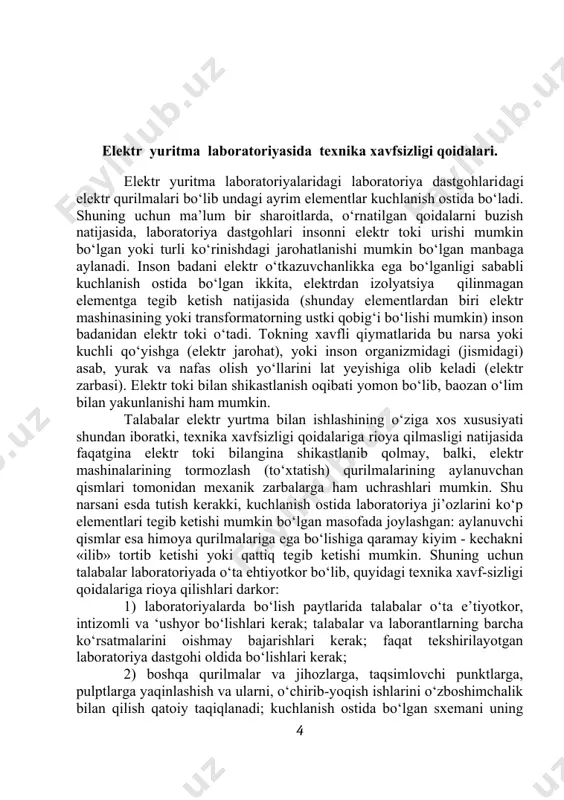

................................................21 16 -laboratoriya ishi: motorning ishlash rejimlarini uning quvvatiga tasiri …………………………………………………………………..23 foydalanilgan adabiyotlar ………………………………………….27 elektr yuritma laboratoriyasida texnika xavfsizligi qoidalari. elektr yuritma laboratoriyalaridagi laboratoriya dastgohlaridagi elektr qurilmalari bo‘lib undagi ayrim elementlar kuchlanish ostida bo‘ladi. shuning uchun ma’lum bir sharoitlarda, o‘rnatilgan qoidalarni buzish natijasida, laboratoriya dastgohlari insonni elektr toki urishi mumkin bo‘lgan yoki turli ko‘rinishdagi jarohatlanishi mumkin bo‘lgan manbaga aylanadi. inson badani elektr o‘tkazuvchanlikka ega bo‘lganligi sababli kuchlanish ostida bo‘lgan ikkita, elektrdan izolyatsiya qilinmagan elementga tegib ketish natijasida (shunday elementlardan biri elektr mashinasining yoki transformatorning ustki qobig‘i bo‘lishi mumkin) inson badanidan elektr toki o‘tadi. tokning xavfli qiymatlarida bu narsa yoki kuchli qo‘yishga (elektr jarohat), yoki inson organizmidagi (jismidagi) asab, yurak va nafas olish yo‘llarini lat yeyishiga olib keladi (elektr zarbasi). elektr toki bilan shikastlanish oqibati yomon bo‘lib, baozan o‘lim bilan yakunlanishi ham mumkin. talabalar elektr yurtma bilan ishlashining o‘ziga xos xususiyati shundan iboratki, texnika xavfsizligi qoidalariga rioya qilmasligi natijasida faqatgina elektr …

3 / 28

o‘lish paytlarida talabalar o‘ta e’tiyotkor, intizomli va ‘ushyor bo‘lishlari kerak; talabalar va laborantlarning barcha ko‘rsatmalarini oishmay bajarishlari kerak; faqat tekshirilayotgan laboratoriya dastgohi oldida bo‘lishlari kerak; 2) boshqa qurilmalar va jihozlarga, taqsimlovchi punktlarga, pulptlarga yaqinlashish va ularni, o‘chirib-yoqish ishlarini o‘zboshimchalik bilan qilish qatoiy taqiqlanadi; kuchlanish ostida bo‘lgan sxemani uning izolyatsiya qilinmagan tok o‘tkazuvchi qismiga kimdir tegib turgan bo‘lsa ulash, sxema ulanishini almashtirish, elektr mashinalari ishlab turganda uni aylanuvchi qismlariga tegish yoki ustiga yaqin masofada egilish, laboratoriya qurilmasini yoki uning kuchlanish ostida bo‘lgan ayrim asboblarini kuzatuvchisiz qoldirish mutlaqo mumkin emasdir; 3) siljigichlar yoki ishga tushirish apparaturala-rining dastagi jildirilganda albatta qo‘l izolyatsiya qilingan dastagiga tegib turganligiga ishonch hosil qilish kerak; 4) talabalarning kiyimida bo‘yin va bosh ro‘mollari-ning, galstuklarning; boshqa narsalarning uchlari osilib turmasligi, sochning turmaklangani va bosh kiyimi sochning osilib turmasligini taominlash joiz; 5) agar sxemada kondensator bo‘lsa, uni o‘chirilgandan so‘ng chiqish simlarini qisqa tutashtirib, zaryadsizlantirib qo‘yish zarur; 6) laboratoriya qurilmasi bilan ishlaganda …

4 / 28

motorining static tavsiflarini tadqiq qilish. i. ishdan maqsad: "generator - motor " tizimidagi mustaqil qo‘zg‘atishli o‘zgarmas tok dvigatelining rostlanishi bo‘yicha amaliy ko‘nikmalar olish, "generator - dvigatel" tizimi ishlashi bo‘yicha nazariy bilimlarni eksperimentlarda tasdiqlash. ii. ishni bajarish tartibi: 1. laboratoriya qurilmasi bilan tanishish, elektr mashinalari va o‘lchov uskunalarining texnik ko‘rsatkichlarini yozib olish. 2. qurilmani yurgizib ko‘rish, dvigatel tezligini rostlash va aylanish yo‘nalishini o‘zgartirishni mumkinligini tekshirish. 3. asosiy (dvigatel) rejimida dvigatelning mexanik xarakteristikalarini qurish uchun ma’lumotlar olish: a) uя = unom = сonst va ik.t.nom = сonst da tabiiy mexanik xarakteristikani qurish uchun.ik.t-kozgatish toki b) uя = 0,9 unom, uя = 0,75 unom va uq.k. = uq.k.nom da suniy mexanik xarakteristikani qurish uchun;uq.k-kozgatish kuchlanishi v) uq.k = 0,9 uq.k.nom, uq.k = 0,75 uq.k.nom va uя = unom = сonst da suniy mexanik xarakteristikani qurish uchun 4. dvigatelning aylanish chastotasini rostlash karraliligini aniqlash: a) uq.k = uq.k.nom = сonst da ua kuchlanishni kamaytirgan …

5 / 28

ida bulishlari kerak. keyin r2 va p2 ni ulash va potensiometr rp2 ni qo‘zatuv toki iq.p ning minimal qiymatiga mos keluvchi xolatga qo‘yish, rr.g reostatni dvigatelning nominal qo‘zatish tokiga mos keluvchi xolatga qo‘yish kerak. r3 ni ulab asinxron dvigatel ad ishga tushiriladi va rp3 yordamida asta-sekin, yakor toki iя qiymatini tez o‘zgartirmasdan generator ko‘zgatuv toki iq.g ni аd yakor zanjiridagi nominal kuchlanishga mos keladigan iq.g.nom gacha oshiriladi. keyin qayta ulagich p1 ni "ayl/min" pribori аd ning aylanish chastotasini kursatadigan xolatga koʻyish kerak. аd tezligini rostlash mumkinligi tekshiriladi. buning uchun rp.2 yordamida uя kuchlanishi biroz kamaytiriladi, oqibatda аd ning tezligi kamayishi kerak, so‘ngra bu kuchlanishni nominal qiymati tiklanadi va rr.g yordamida qo‘zatuv toki iq.t. kamaytirilib, аd tezligini ortishi kuzatiladi. so‘ngra аd ni reversi tekshiriladi. buning uchun iq.t.nom ko‘zgatuv toki tiklanadi va rp2 bilan iq.g. ko‘zgatuv toki 0 gacha kamaytiriladi. shundan so‘ng pereklyuchatel p2 ni boshqa xolatiga burab generator g ning ko‘zatuv …
