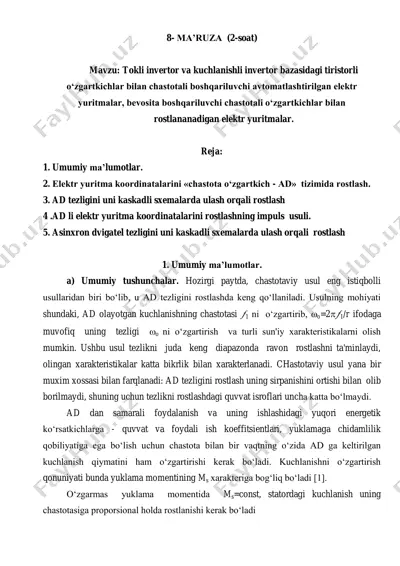

8- maʼruza (2-soat) mavzu: tokli invertor va kuchlanishli invertor bazasidagi tiristorli oʻzgartkichlar bilan chastotali boshqariluvchi avtomatlashtirilgan elektr yuritmalar, bevosita boshqariluvchi chastotali oʻzgartkichlar bilan rostlananadigan elektr yuritmalar. reja: 1. umumiy maʼlumotlar. 2. elektr yuritma koordinatalarini «chastota o‘zgartkich - ad» tizimida rostlash. 3. ad tezligini uni kaskadli sxemalarda ulash orqali rostlash 4 .ad li elektr yuritma koordinatalarini rostlashning impuls usuli. 5. asinxron dvigatel tezligini uni kaskadli sxemalarda ulash orqali rostlash 1. umumiy maʼlumotlar. a) umumiy tushunchalar. hozirgi paytda, chastotaviy usul eng istiqbolli usullaridan biri bo‘lib, u ad tezligini rostlashda keng qo‘llaniladi. usulning mohiyati shundaki, ad olayotgan kuchlanishning chastotasi 1 ni o‘zgartirib, o=21/r ifodaga muvofiq uning tezligi o ni o‘zgartirish va turli sun'iy xarakteristikalarni olish mumkin. ushbu usul tezlikni juda keng diapazonda ravon rostlashni ta'minlaydi, olingan xarakteristikalar katta bikrlik bilan xarakterlanadi. chastotaviy usul yana bir muxim xossasi bilan farqlanadi: ad tezligini rostlash uning sirpanishini ortishi bilan olib borilmaydi, shuning uchun tezlikni rostlashdagi quvvat …

2 / 11

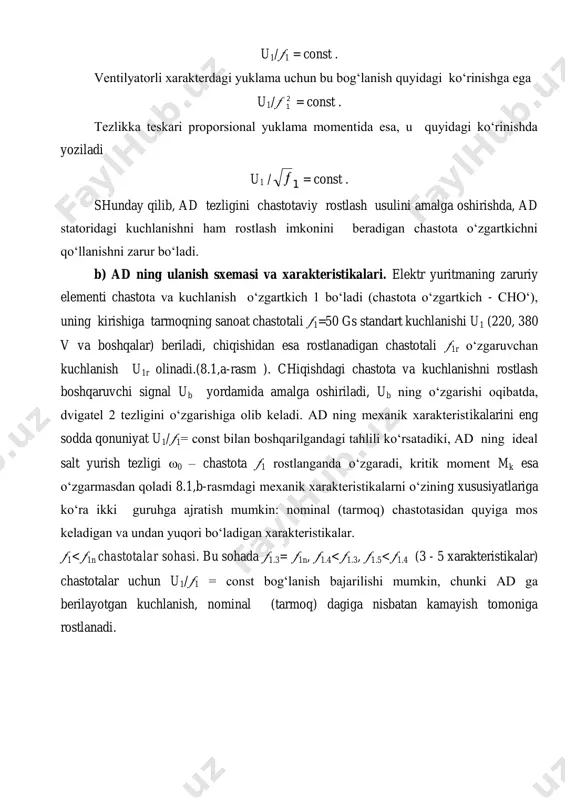

= const . shunday qilib, ad tezligini chastotaviy rostlash usulini amalga oshirishda, ad statoridagi kuchlanishni ham rostlash imkonini beradigan chastota o‘zgartkichni qo‘llanishni zarur bo‘ladi. b) ad ning ulanish sxemasi va xarakteristikalari. elektr yuritmaning zaruriy elementi chastota va kuchlanish o‘zgartkich 1 bo‘ladi (chastota o‘zgartkich - cho‘), uning kirishiga tarmoqning sanoat chastotali 1=50 gs standart kuchlanishi u1 (220, 380 v va boshqalar) beriladi, chiqishidan esa rostlanadigan chastotali 1r o‘zgaruvchan kuchlanish u1r olinadi.(8.1,a-rasm ). chiqishdagi chastota va kuchlanishni rostlash boshqaruvchi signal ub yordamida amalga oshiriladi, ub ning o‘zgarishi oqibatda, dvigatel 2 tezligini o‘zgarishiga olib keladi. ad ning mexanik xarakteristikalarini eng sodda qonuniyat u1/1= const bilan boshqarilgandagi tahlili ko‘rsatadiki, ad ning ideal salt yurish tezligi 0 – chastota 1 rostlanganda o‘zgaradi, kritik moment mk esa o‘zgarmasdan qoladi 8.1,b-rasmdagi mexanik xarakteristikalarni o‘zining xususiyatlariga ko‘ra ikki guruhga ajratish mumkin: nominal (tarmoq) chastotasidan quyiga mos keladigan va undan yuqori bo‘ladigan xarakteristikalar. 1 1n chastotalar sohasi. ad ning …

3 / 11

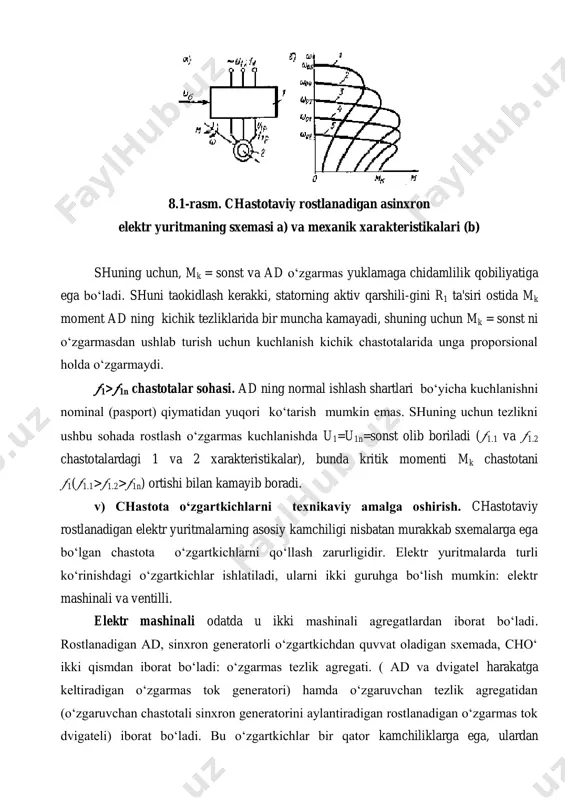

eratorli o‘zgartkichdan quvvat oladigan sxemada, cho‘ ikki qismdan iborat bo‘ladi: o‘zgarmas tezlik agregati. ( ad va dvigatel harakatga keltiradigan o‘zgarmas tok generatori) hamda o‘zgaruvchan tezlik agregatidan (o‘zgaruvchan chastotali sinxron generatorini aylantiradigan rostlanadigan o‘zgarmas tok dvigateli) iborat bo‘ladi. bu o‘zgartkichlar bir qator kamchiliklarga ega, ulardan asosiylari-f.i.k. ning kamligi (energiyani to‘rt karra o‘zgartirish oqibatida),sershovqinligi va inersiyaliligidir. hozirgi vaqtda ventilli chastota o‘zgartkichlar keng tarqalgan. shunday o‘zgartiruvchi qurilmasi rostlanadigan chastota o‘zgartkich bo‘lgan ventilli o‘zgaruvchan tok elektr yuritmasi «chastota o‘zgartkich - asinxron dvigatel» (cho‘-ad) tizimi deb ataladi. ventilli cho‘ lardan foydalanish rostlanadigan chastotaviy elektr yuritmaning texnikaviy-iqtisodiy ko‘rsatkichlarini oshirish ( f.i.k. va tezkorligini orttirish, shovqinni yo‘qotish va xizmat ko‘rsatishni soddalashtirish hisobiga) imkoniyatini yaratadi. ventilli cho‘lar ikki guruhga bo‘linadi: 1) bevosita bog‘lanishli o‘zgartkich (siklokonvertor) unda to‘g‘rilagich va invertor funksiyalari birlashtirilgan bo‘ladi. bundan o‘zgartkichning chiqish chastotasi olti fazali sxema qo‘l-langanda ham tarmoq chas-totasi 50 gersda 15 - 16 gersdan ortmaydi. chiqishdagi kuchlanish bunda boshqariluvchi to‘g‘rila-gichlarga o‘xshash holda rostlanadi. …

4 / 11

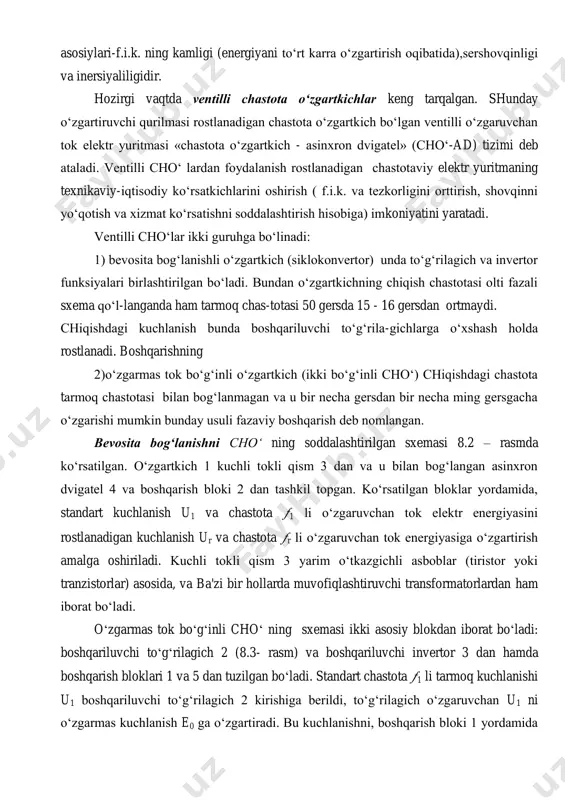

ta r li o‘zgaruvchan tok energiyasiga o‘zgartirish amalga oshiriladi. kuchli tokli qism 3 yarim o‘tkazgichli asboblar (tiristor yoki tranzistorlar) asosida, va ba'zi bir hollarda muvofiqlashtiruvchi transformatorlardan ham iborat bo‘ladi. o‘zgarmas tok bo‘g‘inli cho‘ ning sxemasi ikki asosiy blokdan iborat bo‘ladi: boshqariluvchi to‘g‘rilagich 2 (8.3- rasm) va boshqariluvchi invertor 3 dan hamda boshqarish bloklari 1 va 5 dan tuzilgan bo‘ladi. standart chastota 1 li tarmoq kuchlanishi u1 boshqariluvchi to‘g‘rilagich 2 kirishiga berildi, to‘g‘rilagich o‘zgaruvchan u1 ni o‘zgarmas kuchlanish e0 ga o‘zgartiradi. bu kuchlanishni, boshqarish bloki 1 yordamida keng ko‘lamda rostlash mumkin. to‘g‘rilangan va rostlanadigan e0 kuchlanish, invertor 3 ning kirishiga beriladi, u esa o‘zgarmas tok kuchlanishi e0 ni rostlanadigan chastota r li uch fazali kuchlanish ur ga o‘zgartiradi. invertor 3 chiqishidagi kuchlanish ur dvigatel 4 ga beriladi. invertorning chiqishidagi kuchlanish chastotasi r boshqarish bloki 5 orqali boshqaruv signali ub funksiyasida rostlanadi. o‘zgarmas tok bo‘g‘inli cho‘ ning muxim xususiyati, ad statoridagi kuchlanish …

5 / 11

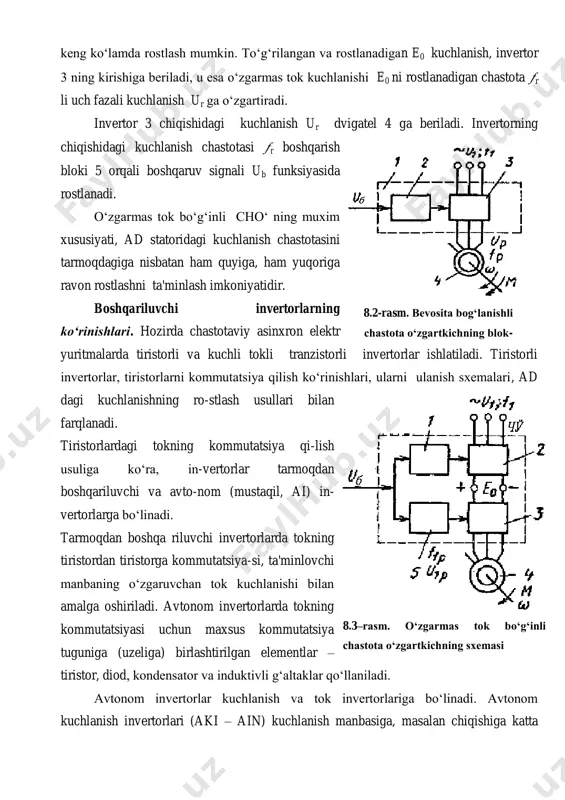

ntlar – tiristor, diod, kondensator va induktivli g‘altaklar qo‘llaniladi. avtonom invertorlar kuchlanish va tok invertorlariga bo‘linadi. avtonom kuchlanish invertorlari (aki – ain) kuchlanish manbasiga, masalan chiqishiga katta 8.2-rasm. bevosita bog‘lanishli chastota o‘zgartkichning blok- sxemasi 8.3–rasm. o‘zgarmas tok bo‘g‘inli chastota o‘zgartkichning sxemasi sig‘imli kondensator qo‘yilgan boshqariluvchi to‘g‘rilagichga ulanadi. aki bikr tashqi xarakteristikaga ega bo‘ladi, yaoni yuklama tokini o‘zgarishi bilan, uning chiqishidagi kuchlanishi amaliy jihatdan o‘zgarmaydi. ushbu xossalari sababli, akidan foydalanilganda, dvigatelga boshqaruvchi ta'sirlar sifatida chastota va kuchlanish bo‘ladi. avtonom tok invertorlarini (ati – ait) ta'minlash tok manbasidan, masalan katta induktivlikka ega bo‘lgan reaktor qo‘yilgan boshqariluvchi to‘g‘rilagichdan amalga oshiriladi. atidan foydalanilganda, adga boshqaruvchi ta'sirlar chastota va stator toki bo‘ladi. hozirgi vaqtda, avtonom invertorli asinxron elektr yuritmalar kichik (10 kvtgacha) va o‘rta (500 kvtgacha) quvvatli sistemalarning asosiy ko‘rinishi bo‘lib qoldi. bunda 50 kvtgacha quvvatlar diapazonida, avtonom kuchlanish invertori sxemasida kuchli tokli tranzistorlar qo‘llaniladi. avtonom tok invertorlari asosan bundan yuqori quvvatlar diapazoni va faol …
