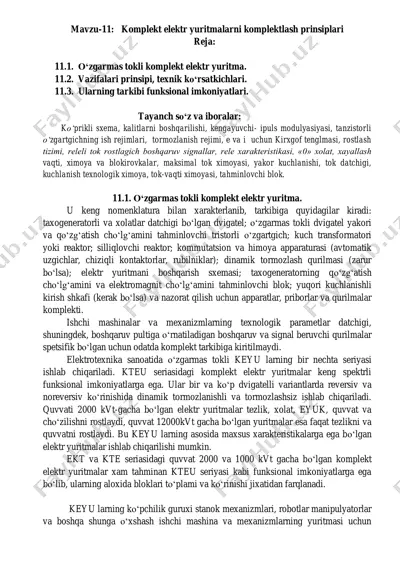

mavzu-11: komplekt elektr yuritmalarni komplektlash prinsiplari reja: 11.1. oʻzgarmas tokli komplekt elektr yuritma. 11.2. vazifalari prinsipi, texnik koʻrsatkichlari. 11.3. ularning tarkibi funksional imkoniyatlari. tayanch soʻz va iboralar: koʻprikli sxema, kalitlarni boshqarilishi, kengayuvchi- ipuls modulyasiyasi, tanzistorli oʻzgartgichning ish rejimlari, tormozlanish rejimi, e va i uchun kirxgof tenglmasi, rostlash tizimi, releli tok rostlagich boshqaruv signallar, rele xarakteristikasi, «0» xolat, xayallash vaqti, ximoya va blokirovkalar, maksimal tok ximoyasi, yakor kuchlanishi, tok datchigi, kuchlanish texnologik ximoya, tok-vaqti ximoyasi, tahminlovchi blok. 11.1. oʻzgarmas tokli komplekt elektr yuritma. u keng nomenklatura bilan xarakterlanib, tarkibiga quyidagilar kiradi: taxogeneratorli va xolatlar datchigi boʻlgan dvigatel; oʻzgarmas tokli dvigatel yakori va qoʻzgʻatish choʻlgʻamini tahminlovchi tristorli oʻzgartgich; kuch transformatori yoki reaktor; silliqlovchi reaktor; kommutatsion va himoya apparaturasi (avtomatik uzgichlar, chiziqli kontaktorlar, rubilniklar); dinamik tormozlash qurilmasi (zarur boʻlsa); elektr yuritmani boshqarish sxemasi; taxogeneratorning qoʻzgʻatish choʻlgʻamini va elektromagnit choʻlgʻamini tahminlovchi blok; yuqori kuchlanishli kirish shkafi (kerak boʻlsa) va nazorat qilish uchun apparatlar, priborlar …

2 / 7

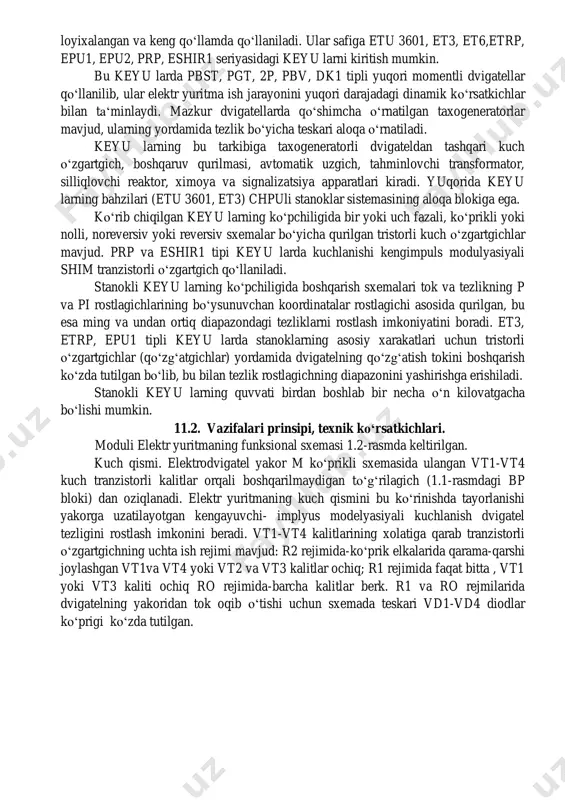

uvvat va choʻzilishni rostlaydi, quvvat 12000kvt gacha boʻlgan yuritmalar esa faqat tezlikni va quvvatni rostlaydi. bu keyu larning asosida maxsus xarakteristikalarga ega boʻlgan elektr yuritmalar ishlab chiqarilishi mumkin. ekt va kte seriasidagi quvvat 2000 va 1000 kvt gacha boʻlgan komplekt elektr yuritmalar xam tahminan kteu seriyasi kabi funksional imkoniyatlarga ega boʻlib, ularning aloxida bloklari toʻplami va koʻrinishi jixatidan farqlanadi. keyu larning koʻpchilik guruxi stanok mexanizmlari, robotlar manipulyatorlar va boshqa shunga oʻxshash ishchi mashina va mexanizmlarning yuritmasi uchun loyixalangan va keng qoʻllamda qoʻllaniladi. ular safiga etu 3601, et3, et6,etrp, epu1, epu2, prp, eshir1 seriyasidagi keyu larni kiritish mumkin. bu keyu larda pbst, pgt, 2p, pbv, dk1 tipli yuqori momentli dvigatellar qoʻllanilib, ular elektr yuritma ish jarayonini yuqori darajadagi dinamik koʻrsatkichlar bilan taʻminlaydi. mazkur dvigatellarda qoʻshimcha oʻrnatilgan taxogeneratorlar mavjud, ularning yordamida tezlik boʻyicha teskari aloqa oʻrnatiladi. keyu larning bu tarkibiga taxogeneratorli dvigateldan tashqari kuch oʻzgartgich, boshqaruv qurilmasi, avtomatik uzgich, tahminlovchi transformator, silliqlovchi …

3 / 7

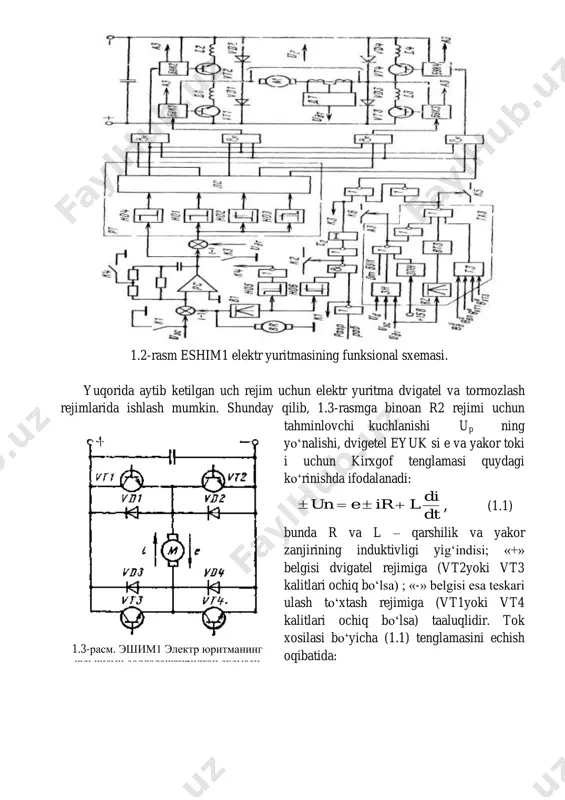

hlar (qoʻzgʻatgichlar) yordamida dvigatelning qoʻzgʻatish tokini boshqarish koʻzda tutilgan boʻlib, bu bilan tezlik rostlagichning diapazonini yashirishga erishiladi. stanokli keyu larning quvvati birdan boshlab bir necha oʻn kilovatgacha boʻlishi mumkin. 11.2. vazifalari prinsipi, texnik koʻrsatkichlari. moduli elektr yuritmaning funksional sxemasi 1.2-rasmda keltirilgan. kuch qismi. elektrodvigatel yakor m koʻprikli sxemasida ulangan vt1-vt4 kuch tranzistorli kalitlar orqali boshqarilmaydigan toʻgʻrilagich (1.1-rasmdagi bp bloki) dan oziqlanadi. elektr yuritmaning kuch qismini bu koʻrinishda tayorlanishi yakorga uzatilayotgan kengayuvchi- implyus modelyasiyali kuchlanish dvigatel tezligini rostlash imkonini beradi. vt1-vt4 kalitlarining xolatiga qarab tranzistorli oʻzgartgichning uchta ish rejimi mavjud: r2 rejimida-koʻprik elkalarida qarama-qarshi joylashgan vt1va vt4 yoki vt2 va vt3 kalitlar ochiq; r1 rejimida faqat bitta , vt1 yoki vt3 kaliti ochiq ro rejimida-barcha kalitlar berk. r1 va ro rejmilarida dvigatelning yakoridan tok oqib oʻtishi uchun sxemada teskari vd1-vd4 diodlar koʻprigi koʻzda tutilgan. 1.2-rasm eshim1 elektr yuritmasining funksional sxemasi. yuqorida aytib ketilgan uch rejim uchun elektr yuritma dvigatel va tormozlash …

4 / 7

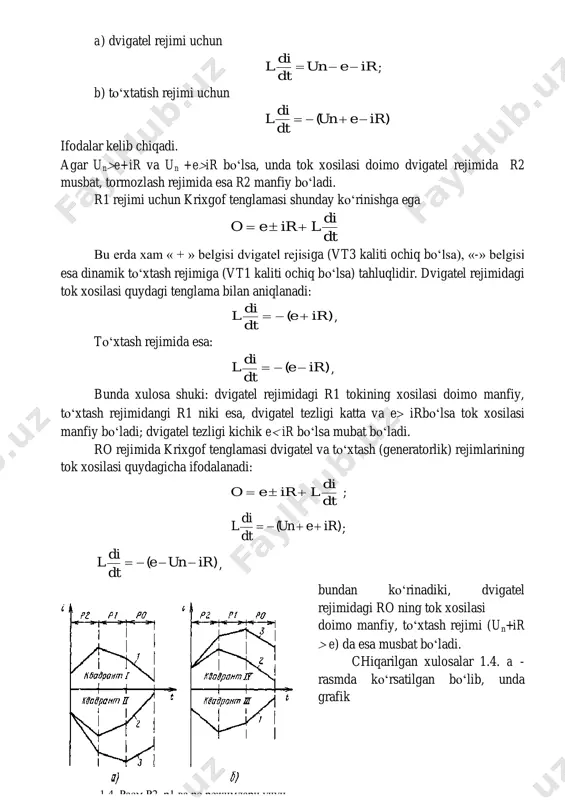

va un +eir boʻlsa, unda tok xosilasi doimo dvigatel rejimida r2 musbat, tormozlash rejimida esa r2 manfiy boʻladi. r1 rejimi uchun krixgof tenglamasi shunday koʻrinishga ega dt di lireo  bu erda xam « + » belgisi dvigatel rejisiga (vt3 kaliti ochiq boʻlsa), «-» belgisi esa dinamik toʻxtash rejimiga (vt1 kaliti ochiq boʻlsa) tahluqlidir. dvigatel rejimidagi tok xosilasi quydagi tenglama bilan aniqlanadi: )( ire dt di l  , toʻxtash rejimida esa: )( ire dt di l  , bunda xulosa shuki: dvigatel rejimidagi r1 tokining xosilasi doimo manfiy, toʻxtash rejimidangi r1 niki esa, dvigatel tezligi katta va e irboʻlsa tok xosilasi manfiy boʻladi; dvigatel tezligi kichik e ir boʻlsa mubat boʻladi. ro rejimida krixgof tenglamasi dvigatel va toʻxtash (generatorlik) rejimlarining tok xosilasi quydagicha ifodalanadi: dt di lireo  ; )( ireun dt di l  ; )( irune dt di l  , bundan koʻrinadiki, dvigatel rejimidagi ro ning …

5 / 7

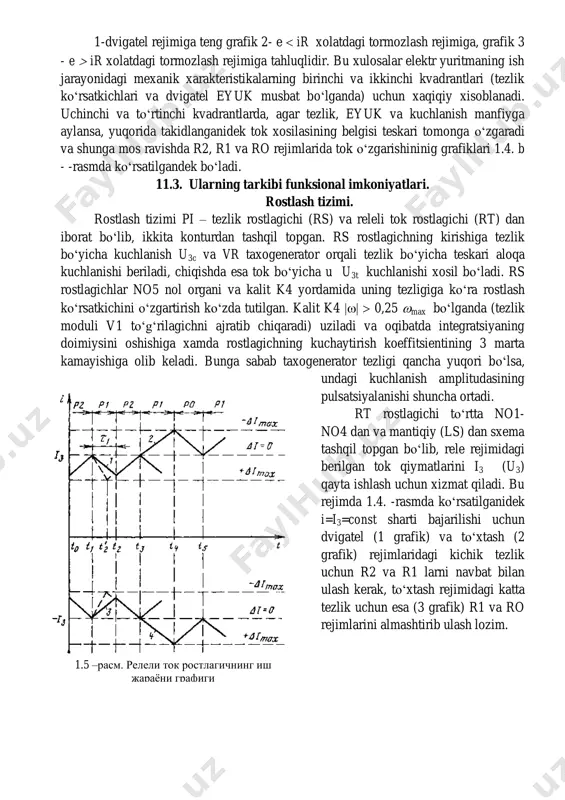

taxogenerator orqali tezlik boʻyicha teskari aloqa kuchlanishi beriladi, chiqishda esa tok boʻyicha u u3t kuchlanishi xosil boʻladi. rs rostlagichlar no5 nol organi va kalit k4 yordamida uning tezligiga koʻra rostlash koʻrsatkichini oʻzgartirish koʻzda tutilgan. kalit k4   0,25 max boʻlganda (tezlik moduli v1 toʻgʻrilagichni ajratib chiqaradi) uziladi va oqibatda integratsiyaning doimiysini oshishiga xamda rostlagichning kuchaytirish koeffitsientining 3 marta kamayishiga olib keladi. bunga sabab taxogenerator tezligi qancha yuqori boʻlsa, undagi kuchlanish amplitudasining pulsatsiyalanishi shuncha ortadi. rt rostlagichi toʻrtta no1- no4 dan va mantiqiy (ls) dan sxema tashqil topgan boʻlib, rele rejimidagi berilgan tok qiymatlarini i3 (u3) qayta ishlash uchun xizmat qiladi. bu rejimda 1.4. -rasmda koʻrsatilganidek i=i3=const sharti bajarilishi uchun dvigatel (1 grafik) va toʻxtash (2 grafik) rejimlaridagi kichik tezlik uchun r2 va r1 larni navbat bilan ulash kerak, toʻxtash rejimidagi katta tezlik uchun esa (3 grafik) r1 va ro rejimlarini almashtirib ulash lozim. 1.5 –расм. релели ток ростлагичнинг иш …
