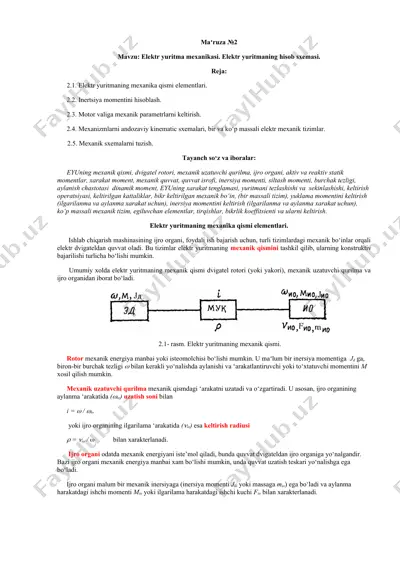

maʻruza №2 mavzu: elektr yuritma mexanikasi. elektr yuritmaning hisob sxemasi. reja: 2.1. elektr yuritmaning mexanika qismi elementlari. 2.2. inertsiya momentini hisoblash. 2.3. motor valiga mexanik parametrlarni keltirish. 2.4. mexanizmlarni andozaviy kinematic sxemalari, bir va ko‘p massali elektr mexanik tizimlar. 2.5. mexanik sxemalarni tuzish. tayanch so‘z va iboralar: eyuning mexanik qismi, dvigatel rotori, mexanik uzatuvchi qurilma, ijro organi, aktiv va reaktiv statik momentlar, xarakat moment, mexanik quvvat, quvvat isrofi, inersiya momenti, siltash momenti, burchak tezligi, aylanish chastotasi dinamik moment, eyuning xarakat tenglamasi, yuritmani tezlashishi va sekinlashishi, keltirish operatsiyasi, keltirilgan kattaliklar, bikr keltirilgan mexanik bo‘in, (bir massali tizim), yuklama momentini keltirish (ilgarilanma va aylanma xarakat uchun), inersiya momentini keltirish (ilgarilanma va aylanma xarakat uchun), ko‘p massali mexanik tizim, egiluvchan elementlar, tirqishlar, bikrlik koeffitsienti va ularni keltirish. elektr yuritmaning mexanika qismi elementlari. ishlab chiqarish mashinasining ijro organi, foydali ish bajarish uchun, turli tizimlardagi mexanik bo‘inlar orqali elektr dvigateldan quvvat oladi. bu tizimlar elektr …

2 / 8

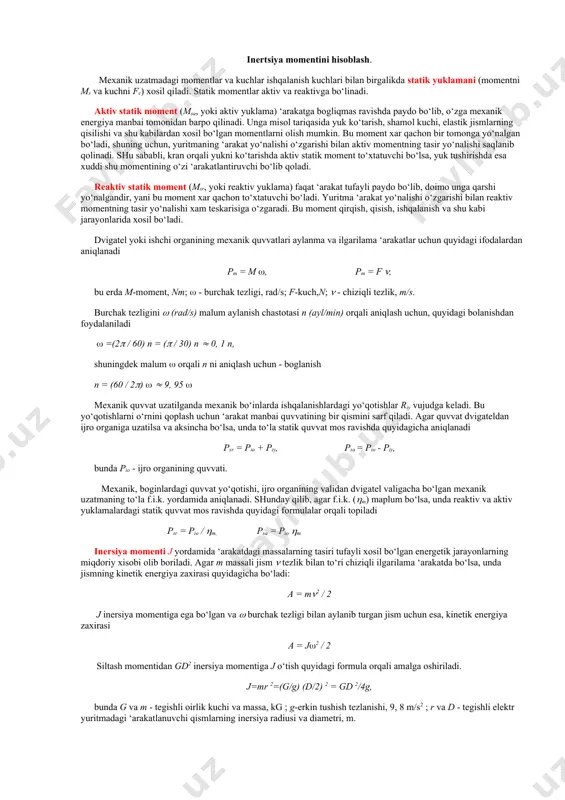

usi = io / bilan xarakterlanadi. ijro organi odatda mexanik energiyani iste’mol qiladi, bunda quvvat dvigateldan ijro organiga yo‘nalgandir. bazi ijro organi mexanik energiya manbai xam bo‘lishi mumkin, unda quvvat uzatish teskari yo‘nalishga ega bo‘ladi. ijro organi malum bir mexanik inersiyaga (inersiya momenti jio yoki massaga mio) ega bo‘ladi va aylanma harakatdagi ishchi momenti mio yoki ilgarilama harakatdagi ishchi kuchi fio bilan xarakterlanadi. inertsiya momentini hisoblash. mexanik uzatmadagi momentlar va kuchlar ishqalanish kuchlari bilan birgalikda statik yuklamani (momentni ms va kuchni fc) xosil qiladi. statik momentlar aktiv va reaktivga bo‘linadi. aktiv statik moment (msa, yoki aktiv yuklama) ‘arakatga bogliqmas ravishda paydo bo‘lib, o‘zga mexanik energiya manbai tomonidan barpo qilinadi. unga misol tariqasida yuk ko‘tarish, shamol kuchi, elastik jismlarning qisilishi va shu kabilardan xosil bo‘lgan momentlarni olish mumkin. bu moment xar qachon bir tomonga yo‘nalgan bo‘ladi, shuning uchun, yuritmaning ‘arakat yo‘nalishi o‘zgarishi bilan aktiv momentning tasir yo‘nalishi saqlanib qolinadi. shu sababli, …

3 / 8

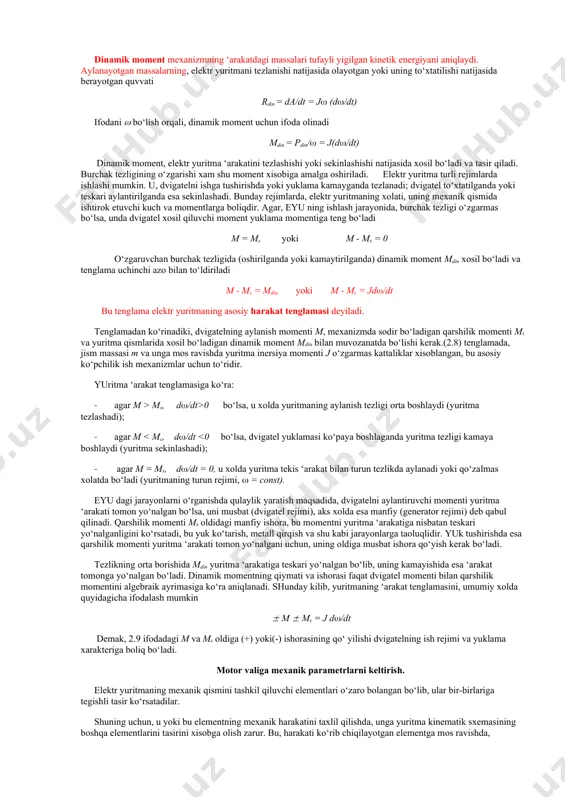

( / 30) n 0, 1 n, shuningdek malum orqali n ni aniqlash uchun - boglanish n = (60 / 2) 9, 95 mexanik quvvat uzatilganda mexanik bo‘inlarda ishqalanishlardagi yo‘qotishlar riy vujudga keladi. bu yo‘qotishlarni o‘rnini qoplash uchun ‘arakat manbai quvvatining bir qismini sarf qiladi. agar quvvat dvigateldan ijro organiga uzatilsa va aksincha bo‘lsa, unda to‘la statik quvvat mos ravishda quyidagicha aniqlanadi psr = pio + piy, psa = pio - piy, bunda pio - ijro organining quvvati. mexanik, boginlardagi quvvat yo‘qotishi, ijro organining validan dvigatel valigacha bo‘lgan mexanik uzatmaning to‘la f.i.k. yordamida aniqlanadi. shunday qilib, agar f.i.k. (m) maplum bo‘lsa, unda reaktiv va aktiv yuklamalardagi statik quvvat mos ravishda quyidagi formulalar orqali topiladi psr = pio / m, psa = pio m inersiya momenti j yordamida ‘arakatdagi massalarning tasiri tufayli xosil bo‘lgan energetik jarayonlarning miqdoriy xisobi olib boriladi. agar m massali jism tezlik bilan to‘ri chiziqli ilgarilama ‘arakatda bo‘lsa, …

4 / 8

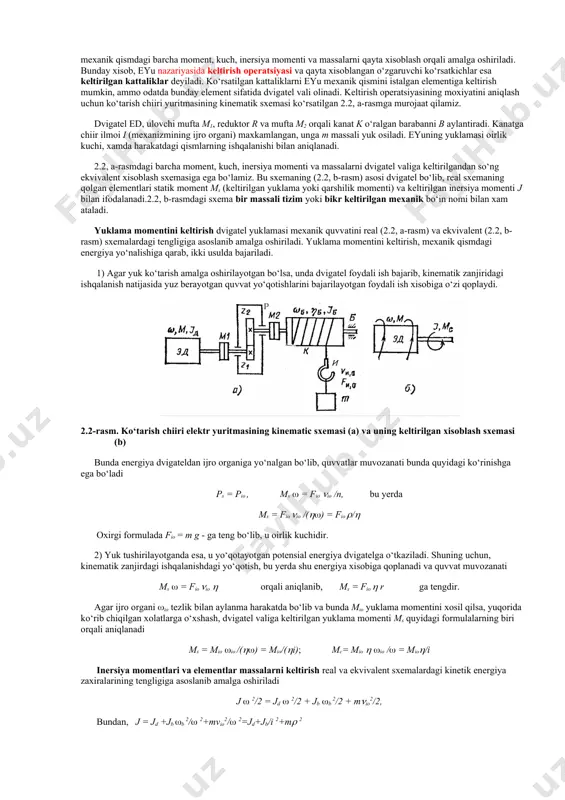

o‘zgarishi xam shu moment xisobiga amalga oshiriladi. elektr yuritma turli rejimlarda ishlashi mumkin. u, dvigatelni ishga tushirishda yoki yuklama kamayganda tezlanadi; dvigatel to‘xtatilganda yoki teskari aylantirilganda esa sekinlashadi. bunday rejimlarda, elektr yuritmaning xolati, uning mexanik qismida ishtirok etuvchi kuch va momentlarga boliqdir. agar, eyu ning ishlash jarayonida, burchak tezligi o‘zgarmas bo‘lsa, unda dvigatel xosil qiluvchi moment yuklama momentiga teng bo‘ladi m = ms yoki m - ms = 0 o‘zgaruvchan burchak tezligida (oshirilganda yoki kamaytirilganda) dinamik moment mdin xosil bo‘ladi va tenglama uchinchi azo bilan to‘ldiriladi m - ms = mdin yoki m - ms = jd/dt bu tenglama elektr yuritmaning asosiy harakat tenglamasi deyiladi. tenglamadan ko‘rinadiki, dvigatelning aylanish momenti m, mexanizmda sodir bo‘ladigan qarshilik momenti ms va yuritma qismlarida xosil bo‘ladigan dinamik moment mdin bilan muvozanatda bo‘lishi kerak.(2.8) tenglamada, jism massasi m va unga mos ravishda yuritma inersiya momenti j o‘zgarmas kattaliklar xisoblangan, bu asosiy ko‘pchilik ish mexanizmlar uchun …

5 / 8

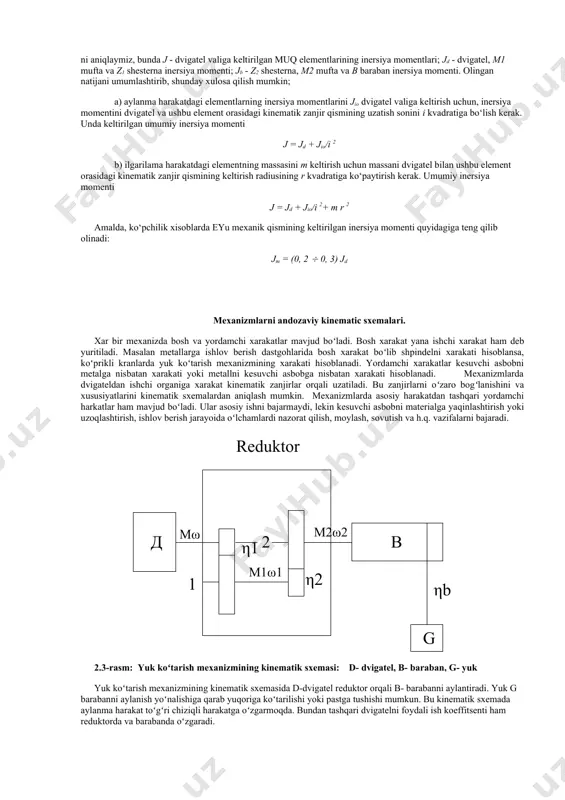

menti yuritma ‘arakati tomon yo‘nalgani uchun, uning oldiga musbat ishora qo‘yish kerak bo‘ladi. tezlikning orta borishida mdin yuritma ‘arakatiga teskari yo‘nalgan bo‘lib, uning kamayishida esa ‘arakat tomonga yo‘nalgan bo‘ladi. dinamik momentning qiymati va ishorasi faqat dvigatel momenti bilan qarshilik momentini algebraik ayrimasiga ko‘ra aniqlanadi. shunday kilib, yuritmaning ‘arakat tenglamasini, umumiy xolda quyidagicha ifodalash mumkin m ms = j d/dt demak, 2.9 ifodadagi m va ms oldiga (+) yoki(-) ishorasining qo‘ yilishi dvigatelning ish rejimi va yuklama xarakteriga boliq bo‘ladi. motor valiga mexanik parametrlarni keltirish. elektr yuritmaning mexanik qismini tashkil qiluvchi elementlari o‘zaro bolangan bo‘lib, ular bir-birlariga tegishli tasir ko‘rsatadilar. shuning uchun, u yoki bu elementning mexanik harakatini taxlil qilishda, unga yuritma kinematik sxemasining boshqa elementlarini tasirini xisobga olish zarur. bu, harakati ko‘rib chiqilayotgan elementga mos ravishda, mexanik qismdagi barcha moment, kuch, inersiya momenti va massalarni qayta xisoblash orqali amalga oshiriladi. bunday xisob, eyu nazariyasida keltirish operatsiyasi va qayta xisoblangan o‘zgaruvchi …
