1 / 19

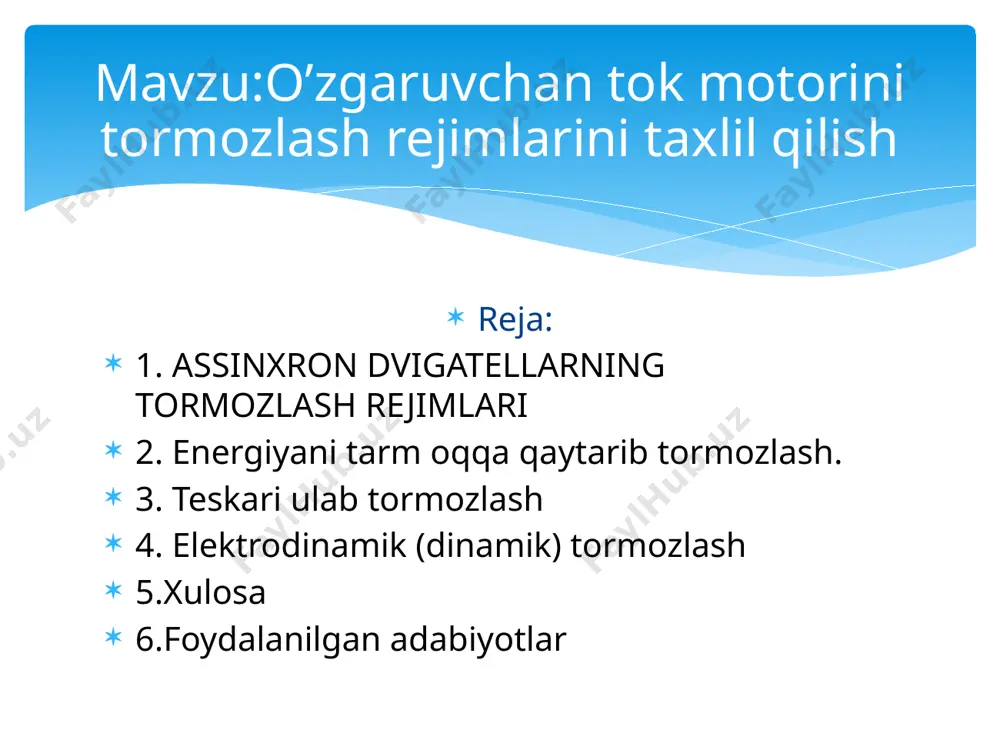

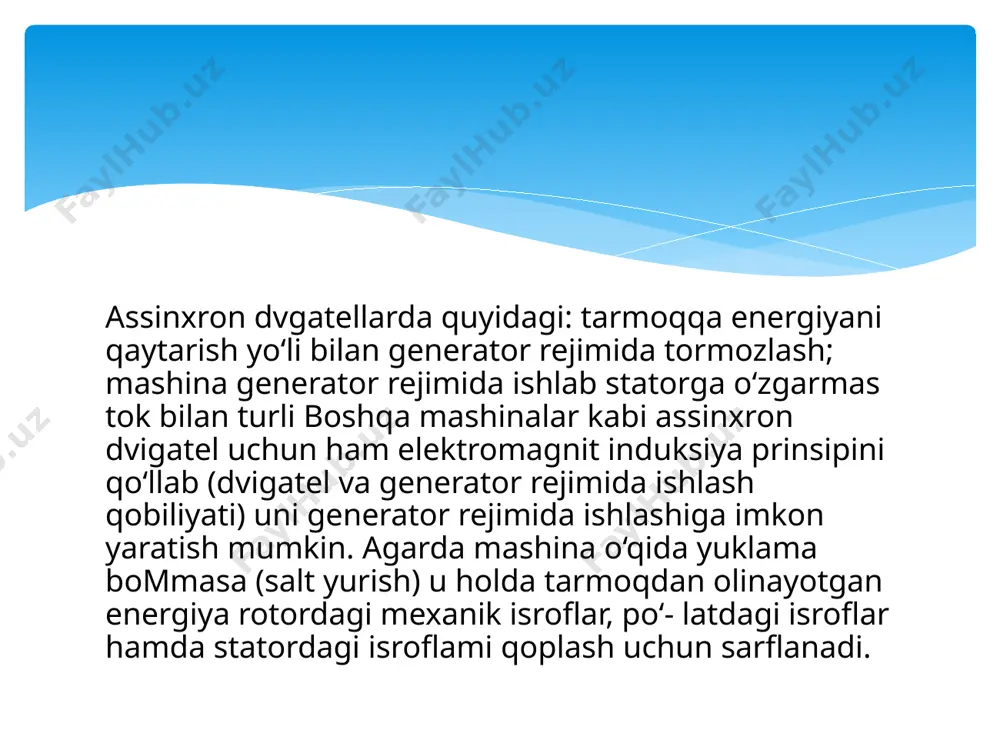

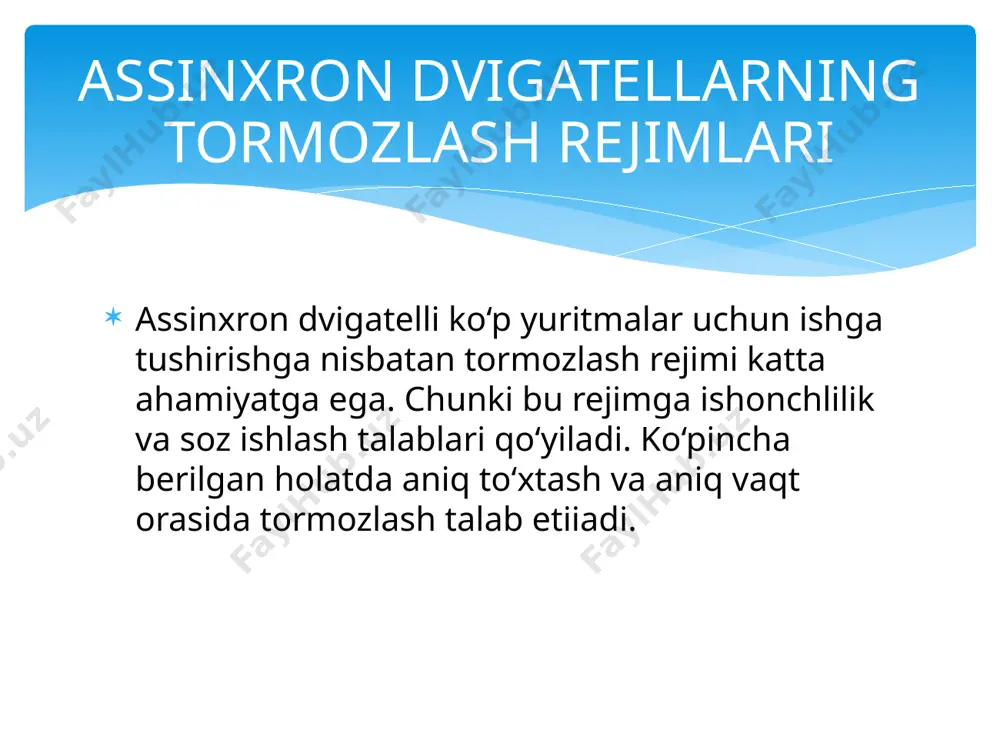

andijon mashinasozlik instituti elektrotexnika fakluteti eee yo`nalishi 3-kurs k91-21 guruh talabasi maxkamov abduvalining “elektr yuritma asoslari” fanidan tayyorlagan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakluteti eee yo`nalishi 3-kurs k91-21 guruh talabasi maxkamov abduvalining “elektr yuritma asoslari” fanidan tayyorlagan mustaqil ishi reja: 1. assinxron dvigatellarning tormozlash rejimlari 2. energiyani tarm oqqa qaytarib tormozlash. 3. teskari ulab tormozlash 4. elektrodinamik (dinamik) tormozlash 5.xulosa 6.foydalanilgan adabiyotlar mavzu:o’zgaruvchan tok motorini tormozlash rejimlarini taxlil qilish assinxron dvigatelli ko‘p yuritmalar uchun ishga tushirishga nisbatan tormozlash rejimi katta ahamiyatga ega. chunki bu rejimga ishonchlilik va soz ishlash talablari qo‘yiladi. ko‘pincha berilgan holatda aniq to‘xtash va aniq vaqt orasida tormozlash talab etiiadi. assinxron dvigatellarning tormozlash rejimlari assinxron dvgatellarda quyidagi: tarmoqqa energiyani qaytarish yo‘li bilan generator rejimida tormozlash; mashina generator rejimida ishlab statorga o‘zgarmas tok bilan turli boshqa mashinalar kabi assinxron dvigatel uchun ham elektromagnit induksiya prinsipini qo‘llab (dvigatel va generator rejimida ishlash qobiliyati) uni generator rejimida ishlashiga imkon …

2 / 19

agnit maydoni kesib o‘tadi, rotor simlarini esa teskari yo‘nalishda kesib o‘tadi. shuning uchun rotor eyk e2 o‘z ishorasini o‘zgartiradi, ya’ni e!2s = (-s) е'з» -e^s. rotordagi tok quyidagiga teng bo‘ladi: energiyani tarm oqqa qaytarib tormozlash bu ifodadan ko‘rinib turibdiki, ad generator rejimiga o‘tishi bilan faqat rotor tokining aktiv tashkil etuvchisi o‘z yo‘nalishini o‘zgartiradi. chunki dvigatel o‘qidagi aylantiruvchi moment dvigatel rejimiga nisbatan o‘z yo‘nalishini o‘zgartirgani uchun /2 a tokining aktiv tashkil etuvchisi ishorasining o‘zgarishi elektromagnit quvvatining manfiy bo‘lishiga olib keladi, ya’ni tarmoqqa qaytariladi, chunki s < 0 bo‘lib р=!ц /'i • r2'/ s=mi o',2 s)2+x£d) assinxron dvigatellarda reaktiv statik moment mavjud b o iganda energiyani tarmoqqa qaytarib, generator tormozlashni ularning qutblar sonini o‘zgartirish yoki aylanish tezligini chastotali, chastota-tokli va vektor usulida rostlab amalga oshirish mumkin. birinchi holda (4.8-rasm, a) mashina statorini kam qutblar sonidan ko‘p qutblar soniga o‘zgartirib, sinxron tezlik kamaytiriladi (o02 < (ooi va bunda butun davr davomida dvigatel ikkinchi …

3 / 19

nt mavjudligida tormozlash vaqti kam bo‘lib, mashina tormozlash rejimidan dvigatel rejimiga o‘tadi (4.9-rasm, a). boshida dvigatel 7-nuqtada dvigatel rejimida ishlayotgan edi, stator chulg‘ami ikkita fazasining o‘rnini almashtirgandan so‘ng mashina magnit maydonining aylanish yo‘nalishi va elektromagnit moment yo‘nalishi o‘zgaradi (2-nuqta). yuritma harakati nol nuqtasigacha sekinlashadi, shundan so‘ng rotor reverslanadi va dvigatel teskari tomonga aylanib, harakat nuqtasi 3 ga chiqadi. teskari ulab tormozlash faza rotorli dvigatellar uchun katta qo‘shimcha qarshilik bo‘lgan paytda yuritma mtr tormozlash momenti bilan to‘liq to‘xtashi mumkin (4.9-rasm, a dagi 5-nuqta). aktiv qarshilik momenti mavjud bo‘lganda (4.9-rasm, b), xuddi oldingi holatdagidek magnit maydonining aylanish yo‘nalishi o‘zgarsa, dvigatel ishlash rejimini o‘zgartiradi, ya’ni ikkinchi kvadrantda teskari ulab tormozlash, uchinchi kvadrantda rotor aylanish yo‘nalishini reverslab dvigatel rejimi, to‘rtinchi kvadrantda yangi rejim-energiyani aylanish yo‘nalishini reverslab dvi- gatel rejimi, to‘rtinchi kvadrantda yangi rejim-energiyani tarmoqqa qaytarib, generator rejimi sodir bomadi va dvigatel 3 nuqtada o‘matilgan tezlikda ishlaydi. agar ad statori tarmoqdan uzib qo‘yilsa, u holda …

4 / 19

a statorda hamda aylanayotgan rotor chulg‘amlarida eyk va tok hosil qiladigan o‘zgarmas oqim induksiyalanadi. stator chulg‘amlarini o‘zgarmas (to‘g‘rilangan) tok tarmog‘iga ulash uchun turli ulanish sxemalari qo‘llaniladi, ulaming ba’zilari 4.10-rasmda keltirilgan. 16 stator chulg‘amini o‘zgarmas tok bilan ta’minlaganda statorga keltirilgan rotor toki quyidagi formula yordamida aniqlanadi: 1. ibragimov u. elektr mashinalari. kasb-hunar kollejlari uchun. - т.: « 0 ‘qituvchi». 2001. 2. ковчин с. а., сабинин ю. а. теория электропривода. «энергоатомиздат». спб., 2000. 3. ключев в. и. теория электропривода. -м.: «энергоатомиздат», 2000. 4. рудаков в. в. электроприводы с программным управлением foydalanilgan adabiyotlar image2.png image3.png image4.png image5.png image6.png /docprops/thumbnail.jpeg
