1 / 22

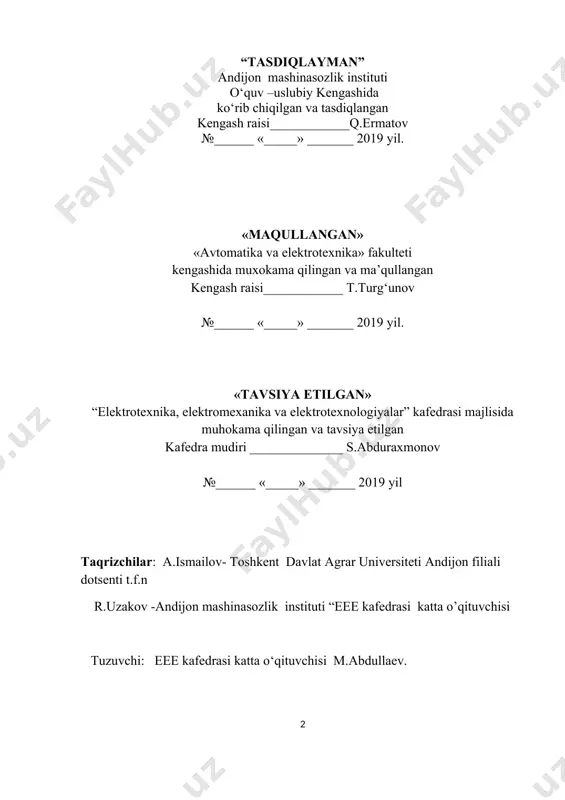

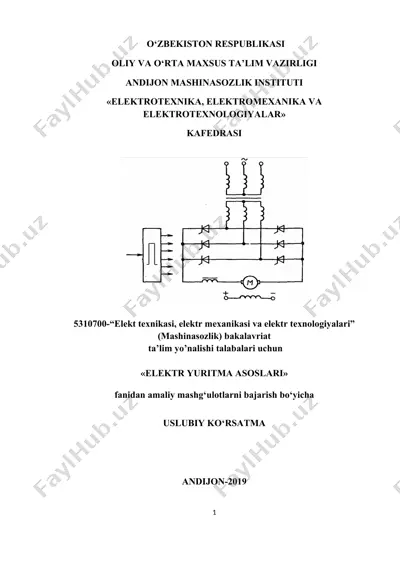

o‘zbekiston respublikasi oliy va o‘rta maxsus ta’lim vazirligi andijon mashinasozlik instituti «elektrotexnika, elektromexanika va elektrotexnologiyalar» kafedrasi 5310700-“elekt texnikasi, elektr mexanikasi va elektr texnologiyalari” (mashinasozlik) bakalavriat ta’lim yo’nalishi talabalari uchun «elektr yuritma asoslari» fanidan amaliy mashg‘ulotlarni bajarish bo‘yicha uslubiy ko‘rsatma andijon-2019 “tasdiqlayman” andijon mashinasozlik instituti o‘quv –uslubiy kengashida ko‘rib chiqilgan va tasdiqlangan kengash raisi____________q.ermatov №______ «_____» _______ 2019 yil. «maqullangan» «avtomatika va elektrotexnika» fakulteti kengashida muxokama qilingan va ma’qullangan kengash raisi____________ t.turg‘unov №______ «_____» _______ 2019 yil. «tavsiya etilgan» “elektrotexnika, elektromexanika va elektrotexnologiyalar” kafedrasi majlisida muhokama qilingan va tavsiya etilgan kafedra mudiri ______________ s.abduraxmonov №______ «_____» _______ 2019 yil taqrizchilar: a.ismailov- toshkent davlat agrar universiteti andijon filiali dotsenti t.f.n r.uzakov -andijon mashinasozlik instituti “eee kafedrasi katta o’qituvchisi tuzuvchi: eee kafedrasi katta o‘qituvchisi m.abdullaеv. mundarija: 1 - amaliy mashg‘ulot: elektr yuritmaning mexanik qismlarini inertsiya momentlarini hisoblash……………………………………………………...... 4 2 - amaliy mashg‘ulot: elektr yuritma inertsiya momentini motor o’qiga keltirish…………………………………………………………………………6 3 - amaliy mashg‘ulot: …

2 / 22

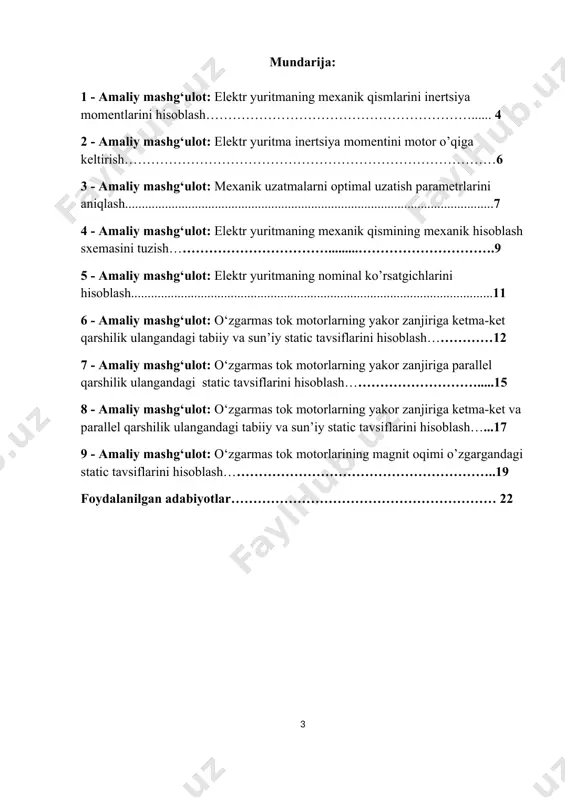

njiriga ketma-ket qarshilik ulangandagi tabiiy va sun’iy static tavsiflarini hisoblash……………12 7 - amaliy mashg‘ulot: o‘zgarmas tok motorlarning yakor zanjiriga parallel qarshilik ulangandagi static tavsiflarini hisoblash………………………….....15 8 - amaliy mashg‘ulot: o‘zgarmas tok motorlarning yakor zanjiriga ketma-ket va parallel qarshilik ulangandagi tabiiy va sun’iy static tavsiflarini hisoblash…...17 9 - amaliy mashg‘ulot: o‘zgarmas tok motorlarining magnit oqimi o’zgargandagi static tavsiflarini hisoblash……………………………………………………..19 foydalanilgan adabiyotlar…………………………………………………… 22 amaliy ish № 1 mavzu: elektr yuritmaning mexanik qismlarini inertsiya momentlarini hisoblash. 1. ishdan maqsad: elektr yuritmalarni mexanik qismlarini o’rganish, mexanik qism elementlari bilan tanishish, turli mexanizmlarning elektr yuritmalarini mexanik qismini kinematik smemalarini tuzishni o’rganish. kinematik sxemalar asosida mexanizmni ishchi organining momentini dvigatel valiga keltirishni bilish. 1. topshiriq: oddiy yuk ko’tarish mexanizmining kinematik sxemasini tuzing va uning asosida mexanizmni ishchi organining momentini dvigatel valiga keltiring. iii. qisqacha nazariy ma’lumotlar. xar bir mexanizda bosh va yordamchi xarakatlar mavjud bo’ladi. bosh xarakat yana ishchi xarakat ham deb yuritiladi. masalan metallarga ishlov …

3 / 22

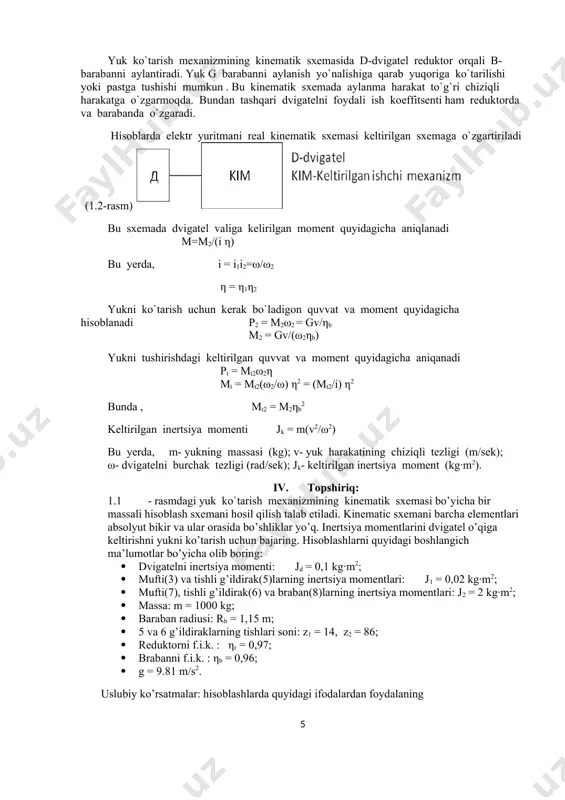

y harakatdan tashqari yordamchi harakatlar ham mavjud bo`ladi. ular asosiy ishni bajarmaydi, lekin kesuvchi asbobni materialga yaqinlashtirish yoki uzoqlashtirish, ishlov berish jarayoida o`lchamlardi nazorat qilish, moylash, sovutish va h.q. vazifalarni bajaradi. yuk ko`tarish mexanizmining kinematik sxemasida d-dvigatel reduktor orqali b- barabanni aylantiradi. yuk g barabanni aylanish yo`nalishiga qarab yuqoriga ko`tarilishi yoki pastga tushishi mumkun . bu kinematik sxemada aylanma harakat to`g`ri chiziqli harakatga o`zgarmoqda. bundan tashqari dvigatelni foydali ish koeffitsenti ham reduktorda va barabanda o`zgaradi. hisoblarda elektr yuritmani real kinematik sxemasi keltirilgan sxemaga o`zgartiriladi (1.2-rasm) bu sxemada dvigatel valiga kelirilgan moment quyidagicha aniqlanadi m=m2/(i η) bu yerda, i = i1i2=ω/ω2 η = η1η2 yukni ko`tarish uchun kerak bo`ladigon quvvat va moment quyidagicha hisoblanadi p2 = m2ω2 = gv/ηb m2 = gv/(ω2ηb) yukni tushirishdagi keltirilgan quvvat va moment quyidagicha aniqanadi pt = mt2ω2η mt = mt2(ω2/ω) η2 = (mt2/i) η2 bunda , mt2 = m2ηb2 keltirilgan inertsiya momenti jk = m(v2/ω2) …

4 / 22

86; · reduktorni f.i.k. : ηr = 0,97; · brabanni f.i.k. : ηb = 0,96; · g = 9.81 m/s2. uslubiy ko’rsatmalar: hisoblashlarda quyidagi ifodalardan foydalaning i = z2 / z1; 𝜌 = 𝜈/ω; j = jd + j1 + j2/i2 + m𝜌2; mc = (mg𝜌)/ηrηb. v. vazifa: barcha hisoblashlarni bajaring, yruitmani keltirilgan sxemasini chizing va ish yuzasidan hisobat yozing. vi. xulosa: xulosada amaliy ishni bajarish davomida qanday yangi ma’lumotlar olganinggizni, nimalarni o’rganganinggizni, qanday amaliy ko’nikmalar olganinggizni yozing. amaliy ish № 2 mavzu: elektr yuritma inertsiya momentini motor o’qiga keltirish. i. ishdan maqsad: elektr yuritmalarni mexanik qismlarini o’rganish, mexanik qism elementlari bilan tanishish, turli mexanizmlarning elektr yuritmalarini mexanik qismini kinematik smemalarini tuzishni o’rganish. kinematik sxemalar asosida mexanizmni ishchi organining momentini dvigatel valiga keltirishni bilish. ii. topshiriq: 2.1-rasmga keltirilgan lift elektr yuritmasi mexanik qismi semasi uchun inertsiya momenti j va static momenti mc ni aniqlang hamda mexanizmni ishchi organining momentini dvigatel …

5 / 22

irilgan sxemasini chizing va ish yuzasidan hisobat yozing. iv. xulosa: xulosada amaliy ishni bajarish davomida qanday yangi ma’lumotlar olganinggizni, nimalarni o’rganganinggizni, qanday amaliy ko’nikmalar olganinggizni yozing. amaliy ish № 3 mavzu: mexanik uzatmalarni optimal uzatish parametrlarini aniqlash. i. ishdan maqsad: elektr yuritmalarni mexanik qismlarini o’rganish, mexanik qism elementlari bilan tanishish, turli mexanizmlarning elektr yuritmalarini mexanik qismini kinematik smemalarini tuzishni o’rganish. kinematik sxemalar asosida mexanizmni mexanik qismini optimal uzatishlar sonini aniqlashni uddalash. ii. topshiriq: 1.1-rasmga keltirilgan yuk ko’tarish mexanizmining mexanik qismini optimal uzatishlar sonini aniqlang. hisoblashlarni 1- amaliy ish kattaliklari bo’yicha bajaring: · dvigatelni inertsiya momenti: jd = 0,1 kg·m2; · mufti(3) va tishli g’ildirak(5)larning inertsiya momentlari: j1 = 0,02 kg·m2; · mufti(7), tishli g’ildirak(6) va braban(8)larning inertsiya momentlari: j2 = 2 kg·m2; · massa: m = 1000 kg; · baraban radiusi: rb = 1,15 m; · 5 va 6 g’ildiraklarning tishlari soni: z1 = 14, z2 = 86; · reduktorni …
